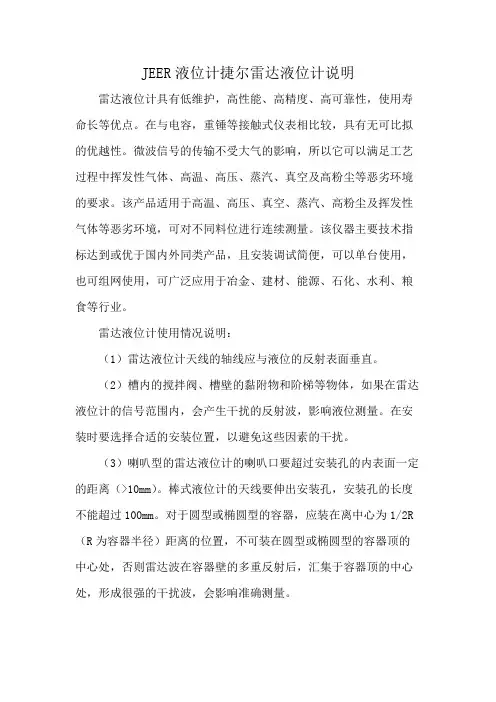

JEER液位计捷尔雷达液位计说明
雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。
在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。
微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。
该仪器主要技术指标达到或优于国内外同类产品，且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
雷达液位计使用情况说明：
（1）雷达液位计天线的轴线应与液位的反射表面垂直。
（2）槽内的搅拌阀、槽壁的黏附物和阶梯等物体，如果在雷达液位计的信号范围内，会产生干扰的反射波，影响液位测量。
在安装时要选择合适的安装位置，以避免这些因素的干扰。
（3）喇叭型的雷达液位计的喇叭口要超过安装孔的内表面一定的距离（>10mm）。
棒式液位计的天线要伸出安装孔，安装孔的长度不能超过100mm。
对于圆型或椭圆型的容器，应装在离中心为1/2R （R为容器半径）距离的位置，不可装在圆型或椭圆型的容器顶的中心处，否则雷达波在容器壁的多重反射后，汇集于容器顶的中心处，形成很强的干扰波，会影响准确测量。
（4）对液位波动较大的容器的液位测量，可采用附带旁通管的液位计，以减少液位波动的影响。
安装完毕以后，可以用PC机观察反射波曲线图，来判断液位计安装是否恰当，如不恰当，则进一步调整安装位置，直到满意为止。
北京古大仪表有限公司雷达水位计安装指导北京古大仪表有限公司一、 雷达水位计的安装方式● 河岸（堤）安装安装支架横梁跨度计算方法： 安装支架横梁跨度测算：天线尺寸 波束角Φ 78 （锥形） θ =12Φ 98 （锥形） θ = 8Φ 123 （锥形） θ = 6Φ 189（抛物面） θ =5北京古大仪表有限公司水库大坝安装●河道或浅滩安装北京古大仪表有限公司● 桥侧安装桥下安装（GDRD61 防护等级：IP68）1、安装支架见图1所示北京古大仪表有限公司图1，安装支架尺寸图北京古大仪表有限公司安装支架参考之一（图1a. 弯管安装支架）防雨罩雷达水位计北京古大仪表有限公司安装支架参考之二（图1b. 直管安装支架）防雨罩雷达水位计北京古大仪表有限公司2、螺母安装方式的支架制作与安装图2a、螺母安装方式支架尺寸图北京古大仪表有限公司图2b、螺母安装方式参考图北京古大仪表有限公司3、法兰与防雨罩的安装图3a、法兰与防雨罩安装尺寸图北京古大仪表有限公司图3b、法兰与防雨罩安装示意图北京古大仪表有限公司螺母安装方式示意图 图3c、螺母安装方式示意图北京古大仪表有限公司法兰安装及防雨罩方式、法兰及防雨罩安装方式示意图北京古大仪表有限公司4、IP68防护等级（浸水型）雷达水位计的结构与安装图4a、防护等级IP68雷达水位计的结构与尺寸图北京古大仪表有限公司典型应用图4b、防护等级IP68雷达水位计安装应用图北京古大仪表有限公司二、雷达水位计的应用实例●江西省抚州市安乐县龙潭水库自动水位遥测站—北京古大仪表有限公司黄河流域水文监测站——GDRD56-P（L）型雷达水位计用于黄河干流水位测量。
Array（2010年）北京古大仪表有限公司北京市山洪灾害防治非工程措施建设项目（昌平区、平谷区）Array——GDRD56-P（L）型雷达水位计用于潮白河、温榆河干流及支流水位测量。
（2011年）北京古大仪表有限公司黄河治理内蒙古段河套治理项目——GDRD56-P型雷达水位计用于黄河内蒙古段干流水文监测站水位测量。
型超声波差差计GLP型超声波使用说明书北京格莱普科技有限公司目 录录一、概述 (1)二、安装示意图 (1)三、仪表自检 (1)四、页面说明 (2)五、菜单使用 (2)六、附件： (3)七、联系方式 (7)一、概述GLP超声波液位差计是智能型非接触式液位或液位差测量仪表。
采用全中文显示及操作简单兼顾标准4-20 Ma 输入。
产品具有自动功率调整，增益控制，温度补偿等。
采用进口芯片处理和先进的检测计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。
二、安装示意图三、仪表自检循环按返回键有高、低空当您检测或安装好仪表正常上电后，循环按返回键有高、低空应该相当实际空气距离（尽气距离数值（不需设定，自动检测），应该相当实际空气距离量在空旷或低料位时检测，这样能保证整个通道正常工作）；否则仪表无法正常工作，判断安装是否合理(调整安装位置、角度等)。
四、页面说明循环按返回键可以看到以下页面a.高水位；低水位；水位差；b.小水位切除、水位差量程、水位差输出；c.高空气距离、低空气距离、超声盲区；（高安装高度、低安装高度；）明细如上图五、菜单使用按住确认键数秒（请输入密码XXXX），利用按键输入密 码，出厂密码0000，进入设置菜单界面1、模式：（1）探头： 选择超声（2）安装： 当前水位或安装高度（精度测量建议设置当前水位）2、水位：（1）当前高水位 （2）当前低水位当模式里安装选用当前水位时（必须现场设定）设水位的实际高度值；当模式里安装选用安装高度时 （可非现场模拟设定）设安装高度值 3、量程：（1）水位差量程(输出与其成正比) （2）小水位切除（推荐0.005）4、控制：（1）6个可编程继电器输出(3高3低)（2）控制回差，即是防止继电器频繁抖动，（推荐0.050以上）5、通信：（1） 本机地址，（2）波特率：可选1200，2400，4800，9600. E偶校验 n无校验6、密码：修改密码（如修改后牢记新密码）7、背光：可控制背光常亮或关闭（按键钮即亮，延迟数秒自动关闭）8、校验：(工厂备用）六、附件1、性能量程: 0.5-30m 精度: 0.25，0.5％分辨率：1-5mm 频率: 40KHZ发射角: 6°～12 盲区: 0.20～0.8m显示: LCD 电源电压: 220VAC或24VDC信号输出: 4～20mA标配（或选配485、232，订货时说明 ）最大负载: 750欧姆 控制输出: 标配2组 8A外壳材料: PA6 ABS 防护等级:Ip66 环境温度: -20～+55℃ 安装螺纹: M66x32、仪表异常分析A、显示为FFFF（表示没有采到信号）(1)接线是否良好 （2）安装是否垂直（3）功率是否偏小(液体表面有泡沫、漂浮物、烟雾、尘埃等；可增大功率)B、显示数字不变化（不随水位的高低变化）.（1）物位高度进入盲区（2）水位的上方或侧方有障碍物 （3）安装口的设置或位置不符合要求C、显示数字变动来回乱动（1）水位的上方或侧方有障碍物（更改安装位置等） （2）强干扰源、等 （3）仪表本身坏提示：当您反复找不出原因时提示：当您反复找不出原因时,,必要时请与厂家沟通分析必要时请与厂家沟通分析3、仪表尺寸4、接线图(仪表本身也附有)5、安装事项由于在超声波物位计发射角与盲区的存在，所以我们在选择安装位置不能离开边缘太近，以免影响仪表的正常工作******************************************************************************************** 当您需要接入标准4-20mA信号测水位差值时请订货时说明一、页面说明循环按返回键可以看到以下页面a.水位高、水位低、水位差；b.小水位切除、水位差量程、水位差输出；c.探头量程、高水位电流、低水位电流；二、菜单使用按住确认键数秒（请输入密码XXXX），利用按键输入密码，出厂密码0000，进入设置菜单界面1、模式： 探头：选择 4～20mA。
长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
介电常数变化越大，反射波越强。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。
二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。
三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。
艾默⽣雷达液位计资料（RTG40B,2210-R）艾默⽣雷达液位计资料⽬录⼀、雷达液位计结构组成与⼯作原理⼆、雷达液位计测量系统结构组成三、雷达液位计⼯具软件及使⽤四、雷达液位计校定五、罗斯蒙特2210 显⽰装置六、雷达液位计故障判断处理⼀、雷达液位计结构组成与⼯作原理1、结构组成：雷达液位计是由发射器头（TH）与天线组成。
发射器头⼀般是通⽤的，同系列雷达液位计间可以互换。
天线有多种形式，从⽽形成多种型号的雷达液位计。
发射器头由表体和电⼦单元（THE）组成。
电⼦单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。
⼆、雷达液位计测量系统结构组成及接线１、计测量系统结构组成：SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST（RTD 测温元件Pt100)等组成，如下图所⽰，通过FCU与DCS通讯。
雷达液位计：RTG39、RTG40，罐旁指⽰仪：DAU2100、RDU40、751，DU2210-R ，多点温度计：MST2、相关技术参数3、电⽓连接：罗斯蒙特PRO系列变送器具有两个分开的接线盒X1和X2分别⽤来连接设备电源、输出和显⽰装置。
采⽤DC或AC作为具有较宽输⼊范围的内置电源，变送器供电单元可⾃动将电压调整到指定电压极限范围内的适⽤电压。
变送器输出为⾮本质安全HART/4-20mA 主要模拟输出或⾮本质安全基⾦会现场总线。
罗斯蒙特PRO 变送器连接⽰意图3.1 端⼦块X1接线端⼦1-2：⽤于连接⾮本质安全HART/4-20 mA主要模拟输出或⾮本质安全基⾦会现场总线。
端⼦3-4：⽤于连接电源输⼊。
端⼦A：电⽓安全接地端⼦。
变送器端⼦块X1 接线图3.2 端⼦块X2接线通过四根导线，将显⽰装置与接线盒内的X2端⼦块连接。
端⼦A：与显⽰装置接地端⼦连接。
端⼦5：与显⽰装置的电源线相连接。
端⼦6和7：与显⽰装置的信号线连接。
导波雷达液位计的工作原理和优缺点一、导波雷达液位计的工作原理导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
而普通雷达液位计的工作原理是发射—反射—接收。
具体说来就是，雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。
发射及反射波束中的每一点都采用超声采样的方法进行采集。
信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。
雷达液位计是通过天线系统发射和接收能量非常低和短的微波脉冲。
雷达波以光速运行，操作时间可以通过电子元件转换成液位信号，特殊的时间延长方式可以保证在极短的时间内稳定准确的测量。
电磁波以光速在空气中传播，雷达液位计与材料表面的距离可用下式表示：D = (1/2)*CT在公式：D——雷达物位计与物料表面的距离；C ———光速T ———脉冲时间。
那么液位为：L = E-D在公式：L——液位；E——罐体总高度；D ———空气高度。
二、导波雷达液位计的优缺点1、导波雷达液位计的不足（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。
所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。
（2）导波雷达液位计的安装和维护不便导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。
而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。
所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。
（3）导波雷达液位计的测量距离受限导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。
E+H雷达液位计的参数说明E+H雷达液位计即使在多变的测量产品或过程条件下，依然保持可靠测量；HistoROM 集成数据存储单元，带来快速便捷的调试、维修和诊断；多回波追踪创新技术，为测量结果带来高度可靠性；硬件与软件根据IEC61508标准开发，达到SIL3级别；无缝集成到控制或设备管理系统；直观的引导式菜单（现场或通过调试系统），中文菜单显示，减少培训、维修与操作成本；通过世界权威的SIL和WHG实验认证，节约您的时间与经济成本。
可选择杆式或缆式测量，其基本参数如下：过程连接：3/4螺纹或变径法兰温度：-20到+80°C(-4到+176°F)压力：-1到+6bar(-14.5到+87psi)zui大测量范围：杆式4m(13ft),缆式12m(39ft)精度误差：±2mm(0.08)国际防爆保护认证，WHG溢出保护，SIL，5-点线性协议经常会用到E+H雷达液位计的地方有：水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。
各类导电、非导电介质、腐蚀性介质。
如煤仓、灰仓、油罐、酸罐等。
E+H其它类型的雷达液位计：FMR230:喇叭天线,频率为6GHz,特别适用于缓冲罐和过程罐的测量FMR231:杆式天线,频率为6GHz,适用于需要强的化学品适应性的场合FMR240:具备小的喇叭天线（1??)，频率为26GHz,精度为±3mm，特别适用小型容器。
导波管可用于水平或竖直的罐中FMR244:喇叭天线,频率为26GHz,精度为±3mm，抗腐蚀性强FMR245:频率为26GHz,精度为±3mm，抗腐蚀性强易于清理E+H雷达液位计是依据时域反射原理为基础的液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播；当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
导波雷达液位计-全球百科导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。
导波雷达液位计测量原理如图1所示。
通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离：2D=Ct （1）式中：C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流：物料高度：L=E-D （2）输出电流：Io=4+L×16/E （3）式中：L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。
测量液/液界面应注意以下几点：（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的最大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。
导波雷达液位计测量特性：（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。
导波雷达有先进的诊断功能，具有检测导波杆聚积物的能力。
导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。
过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。
雷达液位计在液体化工品储罐液位测量中的应用摘要：液体化工品储罐是化学品仓储企业的关键组成部分，其中储罐危险化学品的罐容是罐区操作运营管理的关键控制指标。
本文分析了雷达液位计的特点，总结其他类型液位测量存在的不足，分析如何进行雷达液位计的选型安装和维护。
通过研究帮助化学品仓储企业强化对雷达液位计的应用，提升罐区安全运营和现场仪表维护保养工作。
关键词：雷达液位计；化学品罐区，液位测量引言：石油化工企业的储罐是企业的重要组成部分，关系到企业日常生产、储存、运输的效率，以及企业日常生产的安全性。
储罐的占地面积广，存储量大，而且布置比较密集，储存的化工介质大多具有易燃易爆炸的属性，还易挥发且部分介质还具有毒性，如果出现泄露或者遭遇明火，就会导致严重的灾害和事故。
为了能强化对化学品储罐的动态管理，需要对现场各重要储罐及设备的变化进行实时管理，而储罐液位是一项极其重要的参数。
使用雷达液位计可以获得储罐液位测量结果，应根据需求合理使用，并选择有效的安装方案。
1雷达液位计概述1.1原理雷达液位计的工作原理比较简单，会经过发射、反射、接收三个步骤完成对液位的计量工作[1]。
其工作依托高频波导原理，设备的电磁波信号会借助聚四氟乙烯发射极从末端发出，电磁波接触物料表面后，会产生反射回收信号，该信号会被天线接收。
根据时间扩展原理，发射脉冲、接收脉冲的时间就可以计算出被测量介质表面和天线之间的距离，并通过计算完成罐区的液位测量工作。
但是在实际工作中，由于工况影响，导致可能会出现虚假回波，将会严重影响液位的测量精度，所以为了有效克服这类问题，会增加自动抑制虚假回波功能，以及利用智能技术消除干扰，强化对回波的准确识别。
1.2雷达液位计的特点雷达液位计的准确性比较搞，因为电磁波的输出比较稳定，环境干扰影响比较小，测量系统和储罐内被测介质不直接接触，所以可以在任何环境下对液位进行精确测量[2]。
由于其对测量条件具有较强的适应能力，可以使用的测量介质也比较多。
雷达液位计安装要求
嘿，朋友们！今天咱来聊聊雷达液位计安装要求。
这可不是小事儿啊，就好比给房子打地基，没做好，那可就麻烦啦！
比如说，安装的位置得选好呀！不能随随便便找个地儿就安上。
就像你盖房子不能把大门给堵了一样，那不是闹笑话嘛！安装雷达液位计也得找个能准确测量、又不会受干扰的地方。
要是位置选错了，测出来的数据那能准吗？仪器不就白瞎啦！
还有啊，连接的线路也得弄好。
你想想，如果电线乱得像一团麻，那能不出问题吗？这就好比你走路，路都坑坑洼洼、磕磕绊绊的，你能走得安稳不？所以线路必须得整齐、规范。
再说说固定吧！雷达液位计得稳稳当当的，不能风一吹就晃悠。
这和你站在地上得站稳一个道理呀，晃晃悠悠的能行吗？要是没固定好，指不定啥时候就掉下来啦。
另外，别忘了给它做好防护。
就像人出门得穿衣服一样，可不能让它风吹雨打的。
得给它遮风挡雨，好生对待。
不然它不就容易坏嘛！
在安装过程中，一定要仔细认真，不能马虎。
这可关系到后续的测量准确性呢！别嫌我啰嗦，这真的很重要哇！安装好了，才能让雷达液位计好好发挥作用，为我们服务呀！
我的观点就是，雷达液位计的安装要求必须得严格遵守。
只有这样，才能让这个小宝贝发挥出最大的价值，为我们的工作和生活提供准确可靠的数据。
可别不当回事儿，到时候出问题了可别后悔哟！。
