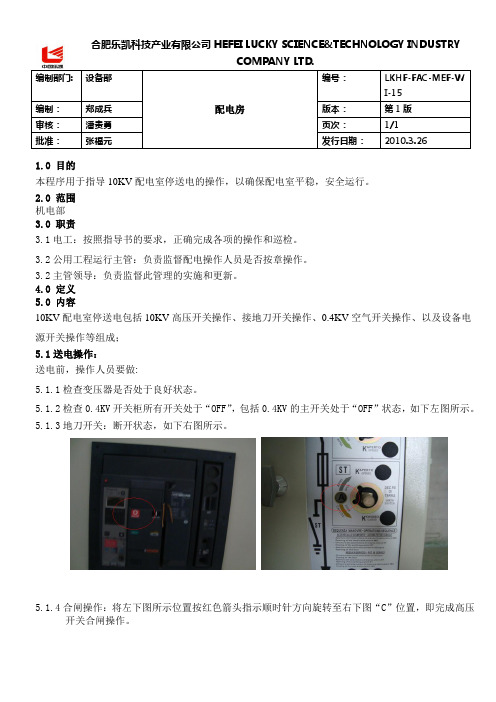

编制部门: 设备部配电房编号：LKHF-FAC-MEF-WI-15编制：郑成兵版本：第1版审核：潘贵勇页次：1/1批准：张福元发行日期：2010.3.261.0 目的本程序用于指导10KV配电室停送电的操作，以确保配电室平稳，安全运行。
2.0 范围机电部3.0 职责3.1电工：按照指导书的要求，正确完成各项的操作和巡检。
3.2公用工程运行主管：负责监督配电操作人员是否按章操作。
3.2主管领导：负责监督此管理的实施和更新。
4.0 定义5.0 内容10KV配电室停送电包括10KV高压开关操作、接地刀开关操作、0.4KV空气开关操作、以及设备电源开关操作等组成；5.1送电操作：送电前，操作人员要做:5.1.1检查变压器是否处于良好状态。
5.1.2检查0.4KV开关柜所有开关处于“OFF”，包括0.4KV的主开关处于“OFF”状态，如下左图所示。
5.1.3地刀开关：断开状态，如下右图所示。
5.1.4合闸操作：将左下图所示位置按红色箭头指示顺时针方向旋转至右下图“C”位置，即完成高压开关合闸操作。
编制部门: 设备部配电房编号：LKHF-FAC-MEF-WI-15编制：郑成兵版本：第1版审核：潘贵勇页次：1/1批准：张福元发行日期：2010.3.265.2 倒闸操作：5.2.1 倒闸操作：将高压开关从左下图“C”位置按绿色箭头逆时针方向旋转至“A”位置，即完成倒闸断电操作。
所使用工具均为摇把扳手。
5.3 0.4KV送电操作：5.3.1 按下下图绿色按钮“ON”直到合闸指示灯，储能指示灯亮起，表明合闸完成。
编制部门: 设备部配电房编号：LKHF-FAC-MEF-WI-15编制：郑成兵版本：第1版审核：潘贵勇页次：1/1批准：张福元发行日期：2010.3.265.3.2断电操作：按下右上图“OFF”按钮，即可断电0.4KV总电源。
6.0 安全和环境信息6.1 安全鞋、工具准备齐全。
6.2 防止带电拉闸操作。
7.0 通知设备部。
( 操作规程 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改

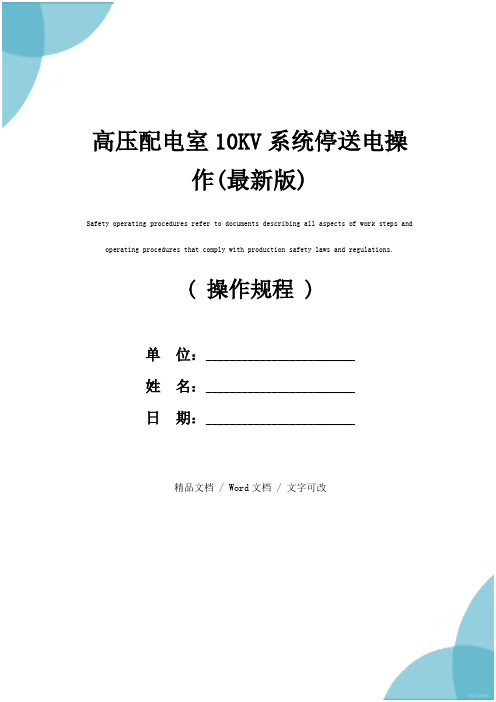

高压配电室10KV系统停送电操
作(最新版)
Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
高压配电室10KV系统停送电操作(最新版)
第一节高压配电室10KV系统停电
1、与供电部门联系好。
2、与各用电单位联系好,将负荷降至最小。
3、拉开11号油开关。
4、检查11号油开关确在断开位置。
5、依次拉开1101、1102隔离刀闸。
6、拉开室外跌落保险。
穿绝缘鞋，戴绝缘手套，用绝缘高压拉杆先拉开中相，再拉开下风向一相，最后拉余下的一相。
第二节高压配电室10KV系统送电
1、与供电部门联系好。
2、检查11号油开关及1102刀闸均在开路位置。
3、合上室外跌落保险。
穿绝缘靴、戴绝缘手套、用绝缘高压拉
杆先合两边相，后合中相。
4、依次合上1102、1101刀闸。
5、合上11号油开关。
6、检查10kv母线电压、周波等应正常。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。
系统内办理线路第一种工作票；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；3.2人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；3.3工器具√序号名称型号单位数量备注1 吊车8-12吨台 1√ 2 千斤绳Φ12*8米根 33 卸扣 1.5T 个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤4磅把 2√13 煤气喷灯－套 2 带煤气1罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 13.4设备安装前检查序号检查项目检查情况检查人备注1 环网柜外观检查外观无明显凹痕、变形，各元件无破损2 设备资料1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图3 随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件4 开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。
1范围
本作方案适用于安装环网柜作业; 2引用文件及参考资料
GB 50168--1992
GB 50150-91
DL/T 5221 —2005《电气装置安装工程电缆线路施工及验收规范》
《电气装置安装工程电气设备交接试验标准》《城市电力电缆线路设计技术规疋》
《电力设备预防性试验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）一一（试行）；《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
3、修前准备3.1准备工作安排
3.2人员要求
3.3工器具
3.4设备安装前检查
3.5危险点分析及安全控制措施
3.6作业分工
4作业程序4.1开工
4.2作业内容及标准。
环网柜安装作业指导更换环网柜、分支箱作业指导书1 目的规范停电更换10kV环网柜、电缆分支箱更换的作业行为，提高停电更换10kV 环网柜、电缆分支箱的作业水平，确保更换质量及设备的安全运行。
2 适用范围适用于公司所管辖电网运用中的10kV环网柜、电缆分支箱停电更换作业。
3 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方应探讨使用下列标准最新版本的可能性。
GB 50150-91 《电气装置安装工程电气设备交接试验标准》GB 50169-92 《电气装置安装工程接地装置施工及验收规范》GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》DL 408-1991 《电业安全工作规程(发电厂和变电所电气部分)》DL 409-1991 《电业安全工作规程(电力线路部分)》DL 5009?3-1997《电力建设安全工作规程(变电所部分)》DL 474.1-1992 《绝缘电阻、吸收比和极化指数试验》JB 8114-1995 《额定电压26/35kV以下电力电缆附件基本技术要求》4 支持性文件10kV开闭所配电站、箱式变电站电缆分接箱典型方案图集(2002年10月，中国电力出版社)云南电网公司《电气装置安装工程电气设备交接试验标准》(试行)Q/YNDW113.2.189-2006《绝缘电阻试验作业指导书》Q/YNDW113.2.187-2006《交流耐压试验作业指导书》Q/YNDW113.2.200-2006《交流耐压试验作业指导书》4 QB/YW105-023-2007Q/YNDW113.2.190-2006《直流电阻测试作业指导书》5 技术术语5.1 环网柜环网柜是由各个环网供电单元(负荷开关和熔断器等)共同组合而成的供电柜。
10kV线路环网柜安装〔更换〕标准化作业指导书某某省电力公司发布目次前言II1 X围12 引用文件13 人员要求14 危险点预控25 工器具与耗材准备36 更换作业流程图47 操作工序与技术要求48 10KV线路环网柜安装报告5附录A 〔规X性附录〕10kV线路环网柜安装〔更换〕现场标准化作业指导书6前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合某某省电力公司的实际情况而制定。
本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔〔钢管塔〕组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装〔更换〕标准化作业指导书10kV交联电缆敷设〔更换〕标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规如此符合GB/T 1.1《标准化工作导如此第1局部：标准的结构和编写规如此》与DL/T 600-2001《电力行业标准编写根本规定》的要求。
本标准附录A为规X性附录。
本标准由某某省电力公司生产技术部提出并解释。
本标准由某某省电力公司生产技术部归口。
本标准起草单位：某某省电力公司生产技术部、某某供电公司。
本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。
10kV线路环网柜安装〔更换〕标准化作业指导书1 X围本标准规定了10kV线路环网柜安装〔更换〕标准化作业的人员要求、危险点预控、工器具与耗材准备、作业流程、操作工序与技术要求、检修维护记录表等。
本作业指导书适用于某某省电力公司系统安装〔更换〕10kV线路环网柜。
2 引用文件如下标准与技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。

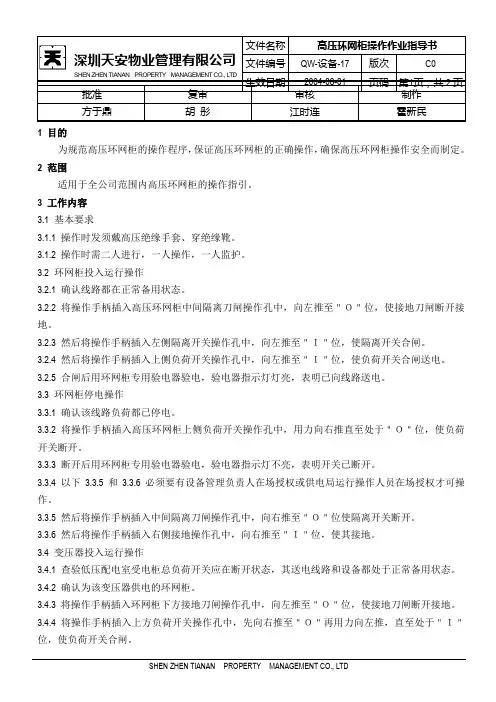

编号：AQ-JS-00222( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑高压环网柜作业指导书Operation instruction for high voltage ring main unit高压环网柜作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1.目的确保高压环网柜处于良好的运行状态，保证正常供电。
2.适用范围适用于XX总部物业服务处。
3.方法和过程控制3.1高压环网柜操作方法3.1.1停电操作之前，须戴上绝缘手套，穿上绝缘鞋。
3.1.2断开变压器低压空气断路器，停止向回路各负载供电。
3.1.3手持环网柜绝缘手柄，将绝缘手柄对准环网柜"1"的位置向上移到"0"位置。
3.1.4手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向上移到"接地"位置。
3.2送电3.2.1手持环网柜绝缘手柄，将绝缘手柄对准环网柜"接地"的位置向下移到"0"位置。
3.2.2手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向下移到"1"位置。
3.2.3合上变压器低压空气断路器，向回路各负载供电。
4．质量记录表格XXWY7.5.1-S01-F2《设备/设施保养维修记录表》这里填写您的公司名字Fill In Your Business Name Here。
