10kV环网柜更换作业指导书

1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排3.2人员要求3.3工器具3.4设备安装前检查3.5危险点分析及安全控制措施3.6作业分工4作业程序4.1开工4.2作业内容及标准4.3施工方案1、环网柜安装施工时按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。

不直度水平度要小于5毫米。

1.2原有接地网阻值不符合要求的须新建接地网。

盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。

1.3盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。

妥善保管好设备资料及工器具。

1.4设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。

1.5复测设备安装基础型钢，水平度要应符合规程要求。

1.6按照图纸要求的安装位置和数据严格进行安装1.7屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。

设备外壳与基础应可靠接地。

1.8盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。

1.9电气设备接线与检查。

保护及控制回路接线，按图纸确保接线正确。

芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。

电缆芯线号头要表明回路号、编号、端子号字迹清晰且不宜脱色。

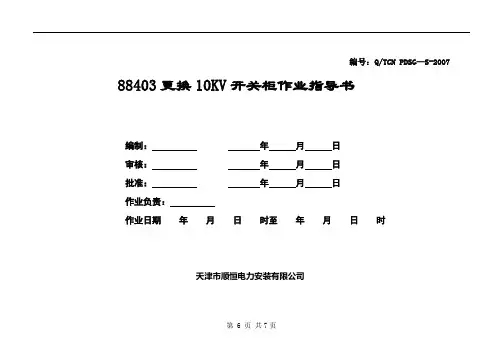

编号：Q/TCN PDSG—S-2007 88403更换10KV开关柜作业指导书
编制：年月日
审核：年月日
批准：年月日
作业负责：
作业日期年月日时至年月日时
天津市顺恒电力安装有限公司
1范围
本作业指导书适用于88403更换10kV开关柜作业。

2引用文件
《电业安全工作规程》（发电厂和变电所部分）
《电业安全工作规程》（电力线路部分）
《工作票、操作票制度实施细则》
分公司质量管理体系文件（质量手册和程序文件）
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.5危险点分析
3.6安全措施
3.7作业分工
4.1开工
4.2作业内容及标准
4.3竣工
5验收总结
6指导书执行情况评估。

千伏线路环网柜安装更换标准化作业指导书The latest revision on November 22, 2020Q/GDW10kV线路环网柜安装（更换）标准化作业指导书江苏省电力公司发布目次前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。

本标准附录A为规范性附录。

本标准由江苏省电力公司生产技术部提出并解释。

本标准由江苏省电力公司生产技术部归口。

本标准起草单位：江苏省电力公司生产技术部、苏州供电公司。

本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。

10kV线路环网柜安装（更换）标准化作业指导书1 范围本标准规定了10kV线路环网柜安装（更换）标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。

本作业指导书适用于江苏省电力公司系统安装（更换）10kV线路环网柜。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。

系统内办理线路第一种工作票；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；3.2人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；3.3工器具√序号名称型号单位数量备注1 吊车8-12吨台 1√ 2 千斤绳Φ12*8米根 33 卸扣 1.5T 个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤4磅把 2√13 煤气喷灯－套 2 带煤气1罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 13.4设备安装前检查序号检查项目检查情况检查人备注1 环网柜外观检查外观无明显凹痕、变形，各元件无破损2 设备资料1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图3 随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件4 开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。

1范围
本作方案适用于安装环网柜作业; 2引用文件及参考资料
GB 50168--1992
GB 50150-91
DL/T 5221 —2005《电气装置安装工程电缆线路施工及验收规范》
《电气装置安装工程电气设备交接试验标准》《城市电力电缆线路设计技术规疋》
《电力设备预防性试验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）一一（试行）；《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
3、修前准备3.1准备工作安排
3.2人员要求
3.3工器具
3.4设备安装前检查
3.5危险点分析及安全控制措施
3.6作业分工
4作业程序4.1开工
4.2作业内容及标准。

环网柜安装作业指导更换环网柜、分支箱作业指导书1 目的规范停电更换10kV环网柜、电缆分支箱更换的作业行为，提高停电更换10kV 环网柜、电缆分支箱的作业水平，确保更换质量及设备的安全运行。

2 适用范围适用于公司所管辖电网运用中的10kV环网柜、电缆分支箱停电更换作业。

3 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方应探讨使用下列标准最新版本的可能性。

GB 50150-91 《电气装置安装工程电气设备交接试验标准》GB 50169-92 《电气装置安装工程接地装置施工及验收规范》GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》DL 408-1991 《电业安全工作规程(发电厂和变电所电气部分)》DL 409-1991 《电业安全工作规程(电力线路部分)》DL 5009?3-1997《电力建设安全工作规程(变电所部分)》DL 474.1-1992 《绝缘电阻、吸收比和极化指数试验》JB 8114-1995 《额定电压26/35kV以下电力电缆附件基本技术要求》4 支持性文件10kV开闭所配电站、箱式变电站电缆分接箱典型方案图集(2002年10月，中国电力出版社)云南电网公司《电气装置安装工程电气设备交接试验标准》(试行)Q/YNDW113.2.189-2006《绝缘电阻试验作业指导书》Q/YNDW113.2.187-2006《交流耐压试验作业指导书》Q/YNDW113.2.200-2006《交流耐压试验作业指导书》4 QB/YW105-023-2007Q/YNDW113.2.190-2006《直流电阻测试作业指导书》5 技术术语5.1 环网柜环网柜是由各个环网供电单元(负荷开关和熔断器等)共同组合而成的供电柜。

`编制人： 班组审核人： 单位审核人：10kV/0.4kV **线更换导线标准化作业流程图编写作业指导书、作业指导卡填写工作票工作任务：10kV/0.4KV线路更换导线组织人员进行现场勘察材料准备工器具准备作业指导书审批；学习工作票审核旧线带新线方式放撤导线班前会，宣读工作票，人员分工杆塔上安装滑车拆绑线、终端杆打好临时反向拉线指挥吊车就位 和放线车到位做好停电验电安装接地线及其它现场安全措施将导线放入横担滑车内紧线、调整弛度 现场工作实施工作票结束，整理资料绑扎固定导线，接引流线完 工检修材料准备 是否具备开工条件拆除临时拉线，工作完毕，检查有无遗留物拆除接地线及其它安全措施清理现场编号: ZDS-20211001 10kV/0.4kV线路更换导线作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班1、范围1.1本指导书适用于××供电局10Kv/0.4KV××线更换导线作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件2.1 国家电网公司《电力安全工作规程（电力线路部分）》2.2 GBJ223-90 《架空配电线路施工及验收规范》2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》3、人员分工排序号内容负责人工作人员签字1 准备工器具2 布臵现场安全措施3 杆塔上滑车、挂臵紧线工器具4 紧线和挂臵、固定导线作业5 布臵辅助安全措施6 看守线轴7 看守跨越架8 放撤线作业9 自检验收10 办理工作终结手续11 拆除安全措施12 召开班后会13 资料存档4、材料排序号名称规格单位数量责任人1 导线kg2 铝绑线m3 导线接续金具个5、工器具排序号名称规格单位数量责任人1 脚扣付2 安全带条3 10kV验电器组4 接地线组5 绝缘手套付6 安全围栏个7 个人工具套8 放线车台9 机动绞磨台10 紧线器个11 导线牵引绳套个12 导线卡线器个13 放线滑车个14 棘轮断线剪把15 挂钩滑轮个16 朝天滑轮个17 导线网套连接器个18 钢丝绳米19 承力绳扣个20 起线绳米21 传递绳米22 对讲机个6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1 触电伤害误登、误碰、邻近带电部位作业1、断开该设备的所有电人和绳索等工具与线路安全距离不够导致触电。

西南管道重庆输油气分公司10KV高压环网柜作业指导书中油通信公司2012年12月10kV SF6高压环网柜作业指导书1、作业范围中贵天然气管道重庆段，武胜分输站、铜梁分输站配备了10KVSF6高压环网柜，本指导书遵守《DL/T639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则》。

2、主要技术参数2.1武胜分输站负荷开关柜的主要技术参数2.2武胜分输站高压隔离柜的主要参数2.3铜梁分输站负荷开关柜的主要技术参数2.4铜梁分输站高压隔离柜的主要参数3、开关柜结构3.1负荷开关柜负荷开头柜主要用作环网接线和放射线接线中的进线柜。

该柜一般配备一个SF6绝缘的三工位负荷开关及其操动机构。

三工位负荷开关仅可置于合闸、分闸、接地运行位置中的一个，可防止误操作。

当负荷开关处于接地状态时才可能进入电缆室。

负荷开关的位置指示器符合IEC60129A2（1996）的要求。

运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示。

3.2负荷开关-熔断器组合电器柜负荷开关-熔断器组合电器柜主要用于变压器保护。

该型柜配有一个SF6绝缘的三工位负荷开关和一台独立的辅助接地开关。

内置于负荷开关的接地开关关合可使熔断器上触头接地，而独立的辅助接地开关关合可使熔断器下触头接地。

操地机构为双弹簧式，具有熔断器熔断自动跳闸功能。

只有负荷开关处于接地位置时，才可能进入电缆室。

运行人员可通过低压室门后的观察窗观察开关是否处于分闸或接地的位置。

运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示器。

4、运行中的巡视检查4.1巡视检查4.1.1查看指示器、指示灯是否正常。

4.1.2有无任何异常声音或气味发生。

4.1.3端子上有无过热变色现象。

4.1.4瓷套有无开裂、破坏或污损情况。

4.1.5接地线或支架是否有生锈或损伤情况。

4.1.6查看微机上是否有开关柜故障信息。

4.1.7在巡检中,使用SF6进行泄漏仪进行检测。

10kV线路环网柜安装〔更换〕标准化作业指导书某某省电力公司发布目次前言II1 X围12 引用文件13 人员要求14 危险点预控25 工器具与耗材准备36 更换作业流程图47 操作工序与技术要求48 10KV线路环网柜安装报告5附录A 〔规X性附录〕10kV线路环网柜安装〔更换〕现场标准化作业指导书6前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合某某省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔〔钢管塔〕组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装〔更换〕标准化作业指导书10kV交联电缆敷设〔更换〕标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规如此符合GB/T 1.1《标准化工作导如此第1局部：标准的结构和编写规如此》与DL/T 600-2001《电力行业标准编写根本规定》的要求。

本标准附录A为规X性附录。

本标准由某某省电力公司生产技术部提出并解释。

本标准由某某省电力公司生产技术部归口。

本标准起草单位：某某省电力公司生产技术部、某某供电公司。

本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。

10kV线路环网柜安装〔更换〕标准化作业指导书1 X围本标准规定了10kV线路环网柜安装〔更换〕标准化作业的人员要求、危险点预控、工器具与耗材准备、作业流程、操作工序与技术要求、检修维护记录表等。

本作业指导书适用于某某省电力公司系统安装〔更换〕10kV线路环网柜。

2 引用文件如下标准与技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。

2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
- 5 -
- 6 -
- 7 -
- 8 -
- 9 -
6.现场作业工序工艺质量记录卡
- 10 -。

10kV环网柜安装作业指导书第 1 页共 11 页1 标准化作业流程图由运行单位（人员）根据操作票所列工作内容执行停电、验电、挂接地线。

修筑环网柜基础，现场检查其已符合图纸要求。

履行许可手续召开班后会及时总结当天工作、进行技术召开班前会，进行“三交三查”。

资料整理归提出作业任务并填报档，并对本次停电申请票。

填写线路作业进行评一种工作票。

布置现场施工安全措施。

价。

总准作结备业阶阶阶段开始作业并履行工作监护制度段段对指导书的符召开班前会学习本作合性、可操作业指导书。

性进行评估，作业结束，对作业现场检查验收无误提出改进意后，拆除现场安全措施，清扫现场，见。

撤离现场。

根据本作业指导书准履行工作票终结手续备工具、材料。

运行人员根据操作票恢复送电第 2 页共 11 页2 范围本作业指导书适用于10kV电缆线路停电安装环网柜作业；3 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50204-2002 《混凝土结构工程施工质量验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）； Q/XFG 2001-2005 《工作票操作票制度实施细则》鄂电司生[2004]60号《橡塑绝缘电力电缆交接和预防性试验规程》10KV环网柜安装使用说明书（厂家说明书）；4、修前准备准备好施工所需仪器仪表、工器具、相关材料、仪器仪表、工器具应试验合格，满足本次施工的要求， 1 相关图纸及相关技术资料；准备运输及起重车辆材料应齐全，图纸及资料应附合现场实际情况；《混凝土结构工基础与图纸相符，平面外形尺寸偏差不应大于20mm， 2 修筑环网柜基础，现场检查其已符合图纸要求程施工质量验收水平度偏差不大于10mm，垂直度偏差不大于5mm 规范》根据本次作业内容和性质确定好安装人员，并组要求所有工作人员都明确本次工作的作业内容、进度 3 织学习本指导书；要求、作业标准及安全注意事项；办理必备的开工手续。

10kV新装及更换环网柜分支箱作业指导卡配电线路新装及更换环网柜、分支箱作业现场示意图10kV新装及更换环网柜、分支箱危险点分析及安全控制措施卡序号危险点安全控制措施1 起重伤人或运输途中伤人（1）起重设备、吊索具和其他起重工具的工作负荷，不得超过铭牌规定；（2）遇有6 级以上的大风时，禁止露天进行起重工作。

当风力达到5 级以上时，受风面积较大的物体不宜起吊。

雷雨时，应停止野外起重作业。

遇有大雾、照明不足、指挥人员看不清各工作地点或起重机操作人员未获得有效指挥时，不得进行起重作业；（3）使用前检查起重工具是否完好，钢丝绳做好检查。

起吊环网柜、分支箱和吊运装车过程中必须绑牢，在棱角和滑面与绳子接触处应加包垫，起吊时必须设专人指挥，起重臂下严禁站人，要统一信号，统一指挥；（4）初起和落放必须平稳，人员移动环网柜、分支箱时要做好防挤压措施；（5）环网柜、分支箱起吊点必须是设备生产厂家规定的起吊点；（6）吊放环网柜、分支箱前应先对钢丝扣子进行外观检查，其强度满足起重设备荷重要求（安全系数5～6倍），吊环网柜、分支箱时吊臂下严禁站人；环网柜、分支箱起吊过程中及没固定牢固前应做好防止吊钩脱钩措施；（7）吊放环网柜、分支箱前应对各受力点进行检查；2 触电伤害（1）作业人员与10kV带电部分保持0.7m以上安全距离；（2）验电前必须确定该设备属于工作范围内设备；（3）验电要使用相应电压等级的合格验电器，验电人员应戴绝缘手套；（4）电缆头必须逐相放电、验电、装设地线；（5）装设地线工作，先接接地端、后接导线端，拆时与此相反。

人体不得触及导线和地线；（6）地线接地端必须接触良好，遇有油漆或其他绝缘层时应清除后再连接；（7）在断开的开关和刀闸上挂好安全警示牌，对带电部位（间隔）设安全围栏并挂相应的警告标志；（8）配电站的变压器室内工作，人体与高压设备带电部分应保持0.7米及以上的安全距离。

3 误接线（1）工作前核对相位并做好标记；（2）电缆接引后再进行检查与核对。
