电工电子技术基础——习题解答

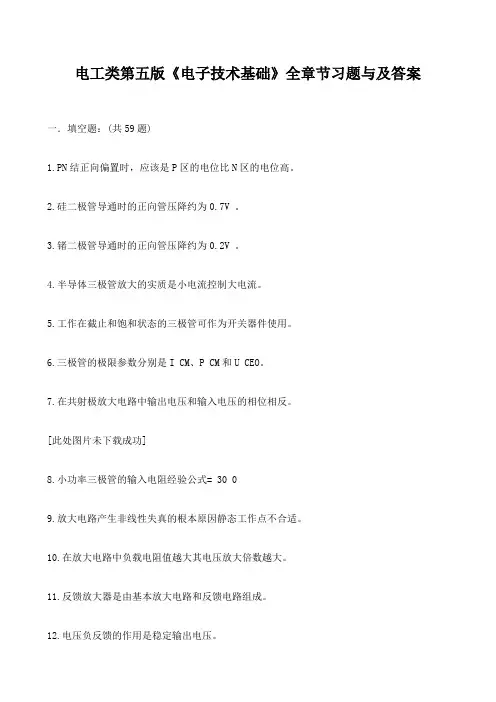

电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。

2.硅二极管导通时的正向管压降约为0.7V 。

3.锗二极管导通时的正向管压降约为0.2V 。

4.半导体三极管放大的实质是小电流控制大电流。

5.工作在截止和饱和状态的三极管可作为开关器件使用。

6.三极管的极限参数分别是I CM、P CM和U CEO。

7.在共射极放大电路中输出电压和输入电压的相位相反。

[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。

10.在放大电路中负载电阻值越大其电压放大倍数越大。

11.反馈放大器是由基本放大电路和反馈电路组成。

12.电压负反馈的作用是稳定输出电压。

13.电流负反馈的作用是稳定输出电流。

14.反馈信号增加原输入信号的反馈叫正反馈。

15.反馈信号减弱原输入信号的反馈叫负反馈。

16.放大直流信号时放大器应采用的耦合方式为直接耦合。

17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。

18.集成运放按电路特性分类可分为通用型和专用型。

19.线性状态的理想集成运算放大器，两输入端电位差=0。

20.线性状态的理想集成运算放大器，两输入端的电流=0。

21.单门限电压比较器中的集成运放工作在开环状态。

22.单门限电压比较器中的集成运放属于线性应用。

23.将交流电变换成直流的过程叫整流。

24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。

27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。

28.三端可调输出稳压器的三端是指输入、输出和调整三端。

29.三端固定输出稳压器CW7812型号中的12表示为 12 V。

模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题：（请将正确答案填在空白处）1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204．电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16．外电阻等于电源的内阻选择题：（请在下列选项中选择一个正确答案并填在括号内）1.C2. B3. D4. A5. C判断题：（判断正误并在括号内填√或×）1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题：1.电路的作用主要有两个方面：一是可以进行电能的传输、分配和转换，例如供电线路可以把发电厂发出的电能传输到远处的负载，再由负载将电能转换成其他形式的能；二是可以实现电信号的产生、传递和处理。

2.（略）3.电流大小的定义：单位时间内通过导体横截面的电荷的多少。

在直流电路中，若在时间t内通过导体横截面的电量为Q，则电流的大小为：因此，电流的大小与时间和电荷量有关。

4.直流电是方向不随时间变化的电流，但大小可能会发生变化，如脉动直流电；交流电流是指大小和方向都随着时间的变化而变化的。

5.6.①电位是相对量，随着参考点的改变而改变；电压是绝对量，与参考点的选择无关。

②电压就是两点之间的电位差，所以电位相同的各点间的电位差为零，电流也为零。

7.电阻为5Ω。

8.测量时，将转换开关转到交流电压挡，测量交流电压不分正、负极，所需量程由被测电压高低来确定，如电压不知，也需从高到低逐级调到合适的挡位。

9.部分电路欧姆定律：在部分电路中，通过电阻的电流与电阻两端的电压成正比，与电阻成反比。

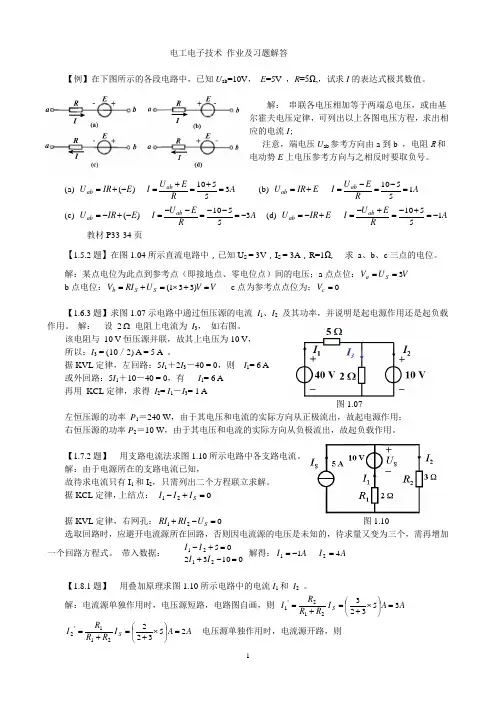

电工电子技术 作业及习题解答【例】在下图所示的各段电路中，已知U ab =10V ， E =5V ，R =5Ω,，试求I 的表达式极其数值。

解： 串联各电压相加等于两端总电压，或由基尔霍夫电压定律，可列出以上各图电压方程，求出相应的电流I ;注意，端电压U ab 参考方向由a 到b ，电阻R 和电动势E 上电压参考方向与之相反时要取负号。

(a) )(E IR U ab -+= A R E U I ab 35510=+=+= (b) E IR U ab += A R E U I ab 15510=-=-=(c) )(E IR U ab -+-= A R E U I ab 35510-=--=--= (d) E IR U ab +-= A R E U I ab 15510-=+-=+-= 教材P33-34页【1.5.2题】在图1.04所示直流电路中，已知U S = 3V ，I S = 3A ，R=1Ω,求 a 、b 、c 三点的电位。

解：某点电位为此点到参考点（即接地点、零电位点）间的电压；a 点点位：V U V S a 3==b 点电位：V V U RI V S S b =+⨯=+=)331(c 点为参考点点位为：0=c V【1.6.3题】求图1.07示电路中通过恒压源的电流 I 1、I 2 及其功率，并说明是起电源作用还是起负载作用。

解： 设 2 Ω 电阻上电流为 I 3， 如右图。

该电阻与 10 V 恒压源并联，故其上电压为10 V ， 所以：I 3 = (10／2) A = 5 A 。

据KVL 定律，左回路：5I 1＋2I 3－40 = 0，则 I 1= 6 A 或外回路：5I 1＋10－40 = 0，有 I 1= 6 A 再用 KCL 定律，求得 I 2= I 1－I 3= 1 A图1.07左恒压源的功率 P 1＝240 W ，由于其电压和电流的实际方向从正极流出，故起电源作用； 右恒压源的功率P 2＝10 W ，由于其电压和电流的实际方向从负极流出，故起负载作用。

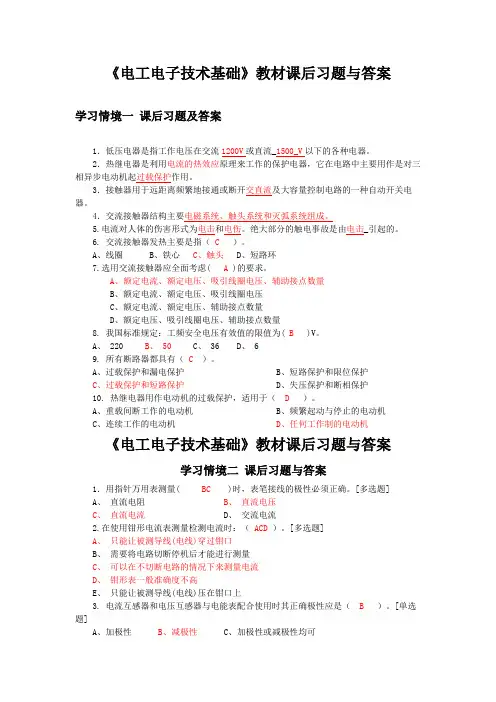

《电工电子技术基础》教材课后习题与答案学习情境一课后习题及答案1．低压电器是指工作电压在交流1200V或直流_1500_V以下的各种电器。

2．热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起过载保护作用。

3．接触器用于远距离频繁地接通或断开交直流及大容量控制电路的一种自动开关电器。

45.电流对人体的伤害形式为电击和电伤。

绝大部分的触电事故是由电击_引起的。

6. 交流接触器发热主要是指（ C ）。

A、线圈B、铁心C、触头D、短路环7.选用交流接触器应全面考虑( A )的要求。

A、额定电流、额定电压、吸引线圈电压、辅助接点数量B、额定电流、额定电压、吸引线圈电压C、额定电流、额定电压、辅助接点数量D、额定电压、吸引线圈电压、辅助接点数量8. 我国标准规定：工频安全电压有效值的限值为( B )V。

A、 220B、 50C、 36D、 69. 所有断路器都具有（C ）。

A、过载保护和漏电保护B、短路保护和限位保护C、过载保护和短路保护D、失压保护和断相保护10. 热继电器用作电动机的过载保护，适用于（ D ）。

A、重载间断工作的电动机B、频繁起动与停止的电动机C、连续工作的电动机D、任何工作制的电动机《电工电子技术基础》教材课后习题与答案学习情境二课后习题与答案1．用指针万用表测量( BC )时，表笔接线的极性必须正确。

[多选题]A、直流电阻B、直流电压C、直流电流D、交流电流2.在使用钳形电流表测量检测电流时：（ACD ）。

[多选题]A、只能让被测导线(电线)穿过钳口B、需要将电路切断停机后才能进行测量C、可以在不切断电路的情况下来测量电流D、钳形表一般准确度不高E、只能让被测导线(电线)压在钳口上3. 电流互感器和电压互感器与电能表配合使用时其正确极性应是（B）。

[单选题]A、加极性B、减极性C、加极性或减极性均可4. 感应式电能表的驱动力矩是电压和电流元件产生的，电压元件的功率消耗要比电流元件（B）。

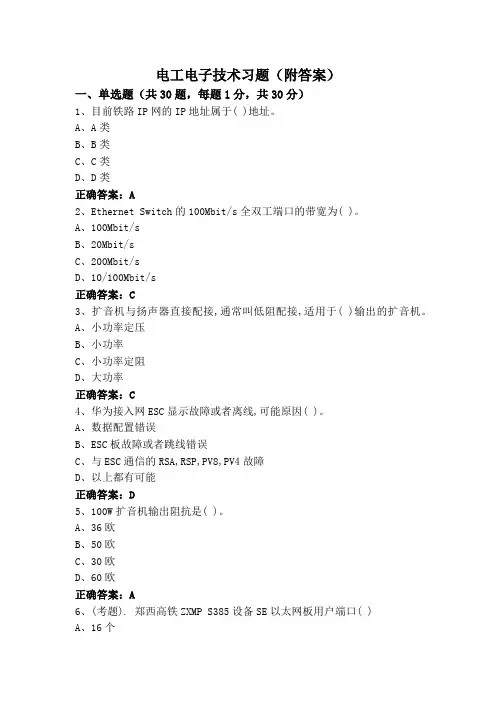

电工电子技术习题（附答案）一、单选题（共30题，每题1分，共30分）1、目前铁路IP网的IP地址属于( )地址。

A、A类B、B类C、C类D、D类正确答案：A2、Ethernet Switch的100Mbit/s全双工端口的带宽为( )。

A、100Mbit/sB、20Mbit/sC、200Mbit/sD、10/100Mbit/s正确答案：C3、扩音机与扬声器直接配接,通常叫低阻配接,适用于( )输出的扩音机。

A、小功率定压B、小功率C、小功率定阻D、大功率正确答案：C4、华为接入网ESC显示故障或者离线,可能原因( )。

A、数据配置错误B、ESC板故障或者跳线错误C、与ESC通信的RSA,RSP,PV8,PV4故障D、以上都有可能正确答案：D5、100W扩音机输出阻抗是( )。

A、36欧B、50欧C、30欧D、60欧正确答案：A6、(考题). 郑西高铁ZXMP S385设备SE以太网板用户端口( )A、16个B、9个C、24个D、4个正确答案：B7、话路CH17对应的时隙是( )。

A、TS16B、TS17C、TS18D、TS19正确答案：C8、视频信号画面的像素数量4CIF指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：B9、通信段管内各站段会议系统通道均为主备用通道,主用通道为64 kbit/s可视会议,备用通道为四线音频会议。

当会议主通道故障时可通过会议汇接机操作台瞬间转换为备用通道,对会议过程无影响。

( )A、对B、错数据网正确答案：B10、应急通信线路设备的日常维护项目以下哪一项不属于月周期测试( )。

A、连接线、插件检查B、通话柱通话试验C、抢险工具等其他器材性能检查数量核对D、电缆复用器检查、室外连接试验正确答案：D11、(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C12、以下不是数据链路层的功能是( )A、帧同步B、对“帧”的差错检测与恢复C、链路连接的建立和分离D、对“比特流”的差错检测与恢复正确答案：B13、综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-5C、10-4D、10-3正确答案：D14、一般情况下,路由器与路由器之间的连接需要使用( )网线。

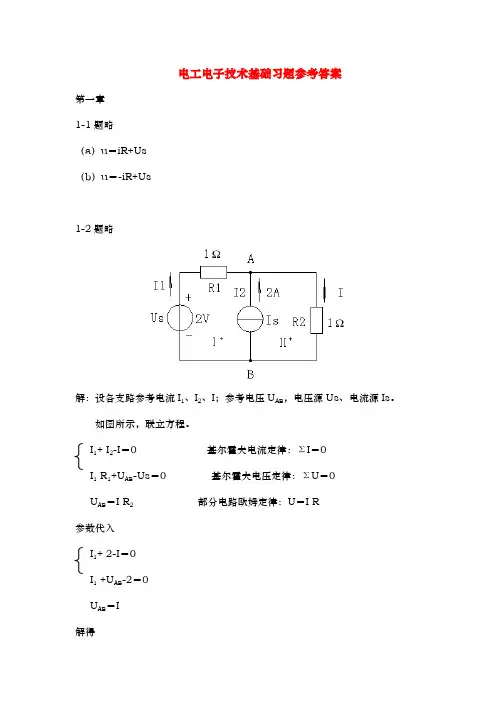

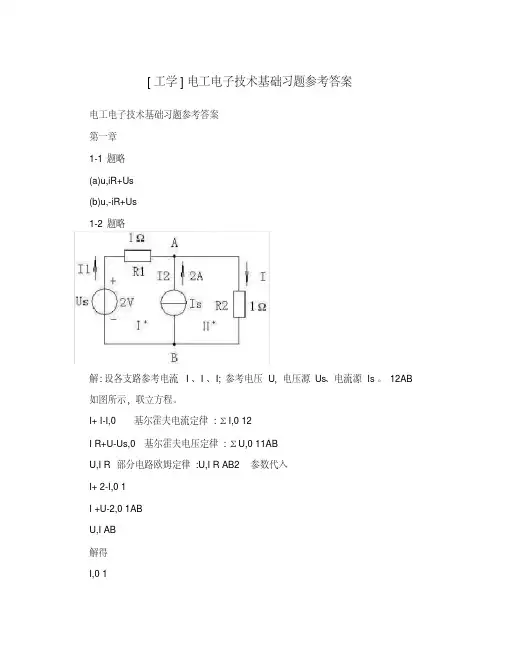

电工电子技术基础习题参考答案第一章1-1题略（a）u＝iR+Us（b）u＝-iR+Us1-2题略解：设各支路参考电流I1、I2、I；参考电压U AB，电压源Us、电流源Is。

如图所示，联立方程。

I1+ I2-I＝0 基尔霍夫电流定律：ΣI＝0I1 R1+U AB-Us＝0 基尔霍夫电压定律：ΣU＝0U AB＝I R2 部分电路欧姆定律：U＝I R参数代入I1+ 2-I＝0I1 +U AB-2＝0U AB＝I解得I1＝0I＝2AU AB＝2V所求电流I＝2A。

1-3题略解：（1）设电压源Us1、电压源Us2。

如图所示，联立方程。

-I1+ I2-I3＝0 基尔霍夫电流定律（节点A）：ΣI＝0-I1 R1+U3-U S1＝0 基尔霍夫电压定律（回路1）：ΣU＝0I2 R2+U3- Us2＝0基尔霍夫电压定律（回路2）：ΣU＝0参数代入-0.003+ 0.001-I3＝0-0.003·10000-30+U3＝00.001·20000+U3- 80＝0解得I3＝- 2mAU3＝60V（2）说明元件3是电源，电压源Us1、电阻R1、R2是负载输入功率，电压源Us2、元件3是输出功率。

（3）演算电路功率总输出功率：P O＝P US2+ P3＝Us2·I2+（- I3）·U3＝Us2·I2- I3·U3＝80·0.001 -（- 0.002）·60＝80mW+120mW＝200mW总输入功率：Pi＝P US1+ P R1+ P R2＝Us1·I1 + I12·R1 + I22·R2＝30·0.003 +（0.003）2·10000 +（0.001）2·20000＝90mW +90mW+20mW＝200mW电路功率演算结果：总输入功率等于总输入功率，功率平衡。

1-4题略解：设各支路参考电流I1、I2；参考电压U A、参考电压U B，电压源Us1、电压源Us2、电压源Us3。

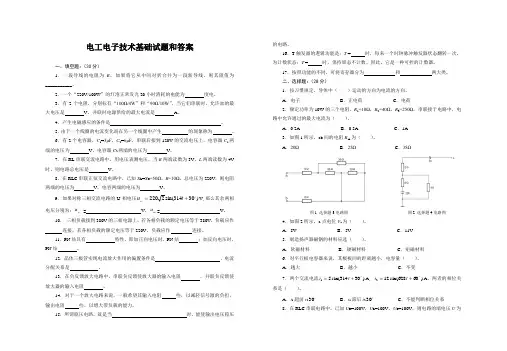

电工电子技术基础试题和答案一、填空题：（30分）1．一段导线的电阻为R ，如果将它从中间对折合并为一段新导线，则其阻值为___________。

2．一个“220V/100W ”的灯泡正常发光20小时消耗的电能为 度电。

3．有2个电阻，分别标有“100Ω/4W ”和“90Ω/10W ”，当它们串联时，允许加的最大电压是 V ，并联时电源供给的最大电流是 A 。

4．产生电磁感应的条件是 。

5．由于一个线圈的电流变化而在另一个线圈中产生 的现象称为 。

6．有2个电容器，C 1=3μF ，C 2=6μF ，串联后接到120V 的交流电压上，电容器C 1两端的电压为 V ，电容器C 2两端的电压为 V 。

7．在RL 串联交流电路中，用电压表测电压，当R 两端读数为3V ，L 两端读数为4V 时，则电路总电压是 V 。

8．在RLC 串联正弦交流电路中，已知X L =X C =50Ω，R =10Ω，总电压为220V ，则电阻两端的电压为 V ，电容两端的电压为 V 。

9．如果对称三相交流电路的U 相电压)30314sin(2220 +=t u U V ,那么其余两相电压分别为：V u = V ，W u = V 。

10． 三相负载接到380V 的三相电源上，若各相负载的额定电压等于380V ，负载应作 连接，若各相负载的额定电压等于220V ，负载应作 连接。

11．PN 结具有 特性，即加正向电压时，PN 结 ；加反向电压时，PN 结 。

12．晶体三极管实现电流放大作用的偏置条件是 ，电流分配关系是 。

13．在负反馈放大电路中，串联负反馈使放大器的输入电阻 ，并联负反馈使放大器的输入电阻 。

14．对于一个放大电路来说，一般希望其输入电阻 些，以减轻信号源的负担，输出电阻 些，以增大带负载的能力。

15．所谓稳压电路，就是当 时，能使输出电压稳压的电路。

16．T 触发器的逻辑功能是：T = 时，每来一个时钟脉冲触发器状态翻转一次，为计数状态；T = 时，保持原态不计数。

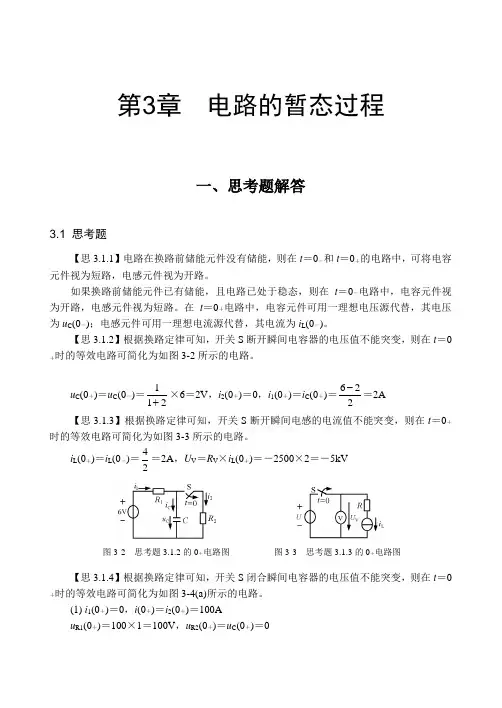

第3章电路的暂态过程一、思考题解答3.1 思考题【思3.1.1】电路在换路前储能元件没有储能，则在t＝0－和t＝0＋的电路中，可将电容元件视为短路，电感元件视为开路。

如果换路前储能元件已有储能，且电路已处于稳态，则在t＝0－电路中，电容元件视为开路，电感元件视为短路。

在t＝0＋电路中，电容元件可用一理想电压源代替，其电压为u C(0－)；电感元件可用一理想电流源代替，其电流为i L(0－)。

【思3.1.2】根据换路定律可知，开关S断开瞬间电容器的电压值不能突变，则在t＝0＋时的等效电路可简化为如图3-2所示的电路。

u C(0＋)＝u C(0－)＝112+×6＝2V，i2(0＋)＝0，i1(0＋)＝i C(0＋)＝622-＝2A【思3.1.3】根据换路定律可知，开关S断开瞬间电感的电流值不能突变，则在t＝0＋时的等效电路可简化为如图3-3所示的电路。

i L(0＋)＝i L(0－)＝42＝2A，U V＝R V×i L(0＋)＝－2500×2＝－5kV图3-2 思考题3.1.2的0＋电路图图3-3 思考题3.1.3的0＋电路图【思3.1.4】根据换路定律可知，开关S闭合瞬间电容器的电压值不能突变，则在t＝0＋时的等效电路可简化为如图3-4(a)所示的电路。

(1) i1(0＋)＝0，i(0＋)＝i2(0＋)＝100Au R1(0＋)＝100×1＝100V，u R2(0＋)＝u C(0＋)＝0第3章 电路的暂态过程• 1 •1(2) i (∞)＝i 1(∞)＝100199＋＝1A ，i 2(∞)＝0 u R1(∞)＝1×1＝1V ，u R2(∞)＝u C (∞)＝99×1＝99 V(3) 根据换路定律可知，当S 闭合瞬间电感的电流值不能突变，则在t ＝0＋时的等效电路可简化为如图3-4(b)所示的电路。

i 2(0＋)＝0，i (0＋)＝i 1(0＋)＝100199＋＝1A u R1(0＋)＝1×1＝1V ，u R2(∞)＝u L (0＋)＝99×1＝99 V S 闭合后电路达到稳态时，i 1(∞)＝0，i (∞)＝i 2(∞)＝1001＝100A u R1(∞)＝100×1＝100V ，u R2(∞)＝u C (∞)＝(a) (b) 图3-4 思考题3.1.4的0＋电路图【思3.1.5】i L (0＋)＝i L (0－)＝013E R R R ++＝12222++＝2Au C (0＋)＝u C (0－)＝2×2＝4Vt ＝0＋时的等效电路如图3-5所示，可得12＝2×［2＋i C (0＋)］＋2×i C (0＋)＋4 所以，i C (0＋)＝124422--+＝1A ，u L (0＋)＝12－2×(2＋1)－2×2＝2V【思3.1.6】(1) 根据换路定律可知，开关S 闭合瞬间电容器可视为短路，各电感可视为开路。

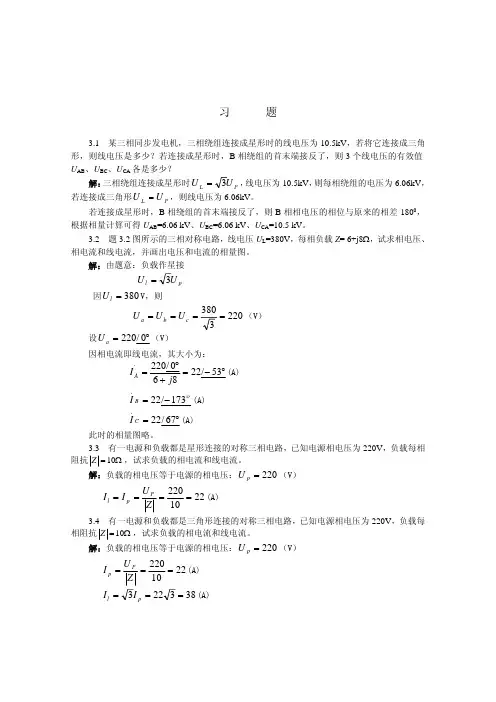

1.10 习题与思考题答案1． ①电源，提供电能；②负载，把电能转换为其它形式的能；③导线，把电源和负载连接起来；④开关，控制电路的通断2． 9.61×10-6m 23． 0.17Ω4． 50V5． 28.57A6． 断开时：I=0 U=0 闭合时：I= 6A U= 12V7． （1）R R 2=串 2R R =并 （2） R R 5.1=串 R R 31=并（3）R R =串 0=并R （4） ∞=串R R R =并8． 200.92Ω 8Ω9． 0.22A10．1A 12V 2V 0V2.9 习题与思考题答案1．T=0.02s πω100=rad/s2．49.98V 45.04V3．25A 100rad/s 38°4．40° 1u 超前2u 40°5.R U =50V )30sin(250︒-=t u R ωV6．1=R I A )45sin(2︒+=t i R ω A7．149.17W 不安全8．Ω=10L X 03.0=L H9．Ω=200L X ︒-∠=•301.1L I A10．30=L U V 30=L Q var11．Ω=5C X F C μ94.636=12．Ω=47.318C X ︒-∠=•307.3184C U V13．5.2=C I A 95.124=C Q var14．Ω=220Z )20sin(2︒+=t i ω A15．)95sin(2105︒+=t u ωV 5.157=P W 5.157=Q var70.222=S V ﹒A 3.5 习题与思考题答案1．星形联结 角形联结2．相同、相等、120°3．星形联结 中性点 零线 火线（相线或端线）4．不能5．︒-∠=•30220U U V ︒-∠=•150220V U V ︒∠=•03220UV U V ︒-∠=•1203220VW U V ︒∠=•1203220WU U V 6．三相三线制 三相四线制 三相四线制7．两种 线电压 相电压4.6 习题与思考题答案1．能变换电压、电流和阻抗2．400匝3．3300匝 1mA4．A B C E J5．B C6．A C D7．R n n 221⎪⎪⎭⎫ ⎝⎛5.5 习题与思考题答案1．P N2．P N 正向偏置3．单向导电性4．0.5V 0.1V5．正向偏置 反向偏置6．反向击穿7．PN 发射极 集电极 基极8．NPN PNP9．放大 饱和 截止10．0.99 111．5012．正 反13．电压14．三极15．a) 导通 6V b) 导通 3V c) 导通 0V d) VD 1 截止 VD 2导通4V 16．5>i U V 时，VD 导通，U O =5V 5<i U V 时，VD 截止，U O =U i17．能 晶体管是由两个PN 结组成的18． I B = 40μA I C =2.04μA6.5 习题与思考题答案1．整流2．45 1413．18 244．交流 平滑 电容 电感 并联 串联5．交流电源电压的波动负载的变化稳压6．调整管硅稳压管限流电阻发射极电阻7．（1）4.5V （2）0.45A 14.1 V8．22.22V 31.41V 300mA9．断路会出现半波整流反接造成二极管短路、容易烧坏二极管及电源10．略11．a)稳定b)损坏c)不工作7.7 习题与思考题答案1．对错对错对对2．1）I C、I B、I CE 2）共基极共发射极共极电极3）阻容直接变压器4）截止饱和5）差动放大6）2 2 2 7）直接∞08）稳定放大倍数减小非线性失真抑制放大器内部的噪声3．晶体管V 电流放大直流偏置电源U CC保证三极管发射结正偏，极电结反偏；为输出信号提供能量基极偏置电阻R b与U CC配合控制基极电流I B的大小集电极电阻Rc 将晶体管的电流放大作用变换成电压放大作用耦合电容C1、C2隔离放大电路与信号源和负载之间的直流通路；使交流信号在信号源、放大电路、负载之间能顺利地传输4．使三极管在输入交流信号前处于放大状态，使电路不产生非线性失真5．输入级中间级输出级输入级一般为差动放大电路中间级是高增益的电压放大电路输出级采用射击极输出器6．略7．（1）I BQ= 0.0255mA I CQ=2.55mA U CEQ=4.35V（2）1319.6Ω（3）113.67 1319.6Ω3KΩ8．A u=5×104G u=20lg5×1049．0.9V10．a）2.2V b) 14V8.6 习题与思考题答案1．1）对2）对3）错4）对5）错2．1）模拟信号在时间上和数字上均是连续变化的，数字信号在时间上和数值上的变化是断续的、不连续的。

第1章 电路的基本知识1.1 电路的概念 （1）略（2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。

A ．电源的作用：将其他形式的能转换成电能。

B ．负载的作用：将电能转换成其他形式的能。

C ．中间环节的作用：传递、分配和控制电能。

1.2 电路中的主要物理量 （1）零、负电位、正电位 （2）3、1.5、3、1.5、0、3 （3）-7，-5 1.3 电阻 （1）3∶4（2）查表1.3，知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据SlR ρ=，得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律 （1）电动势、内压降（2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。

（3）22.01000220===R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。

1.5 电功与电功率 （1）25401000===P W t h （2）略（3）31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. × 二、选择题1. C2. C3. B4. B5. B6. B7. C8. B 三、填空题1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 SlR ρ=； 6．1800、±5％； 7．220 四、计算题1．5510=-=-=b a ab V V U V 10)5(5=--=-=c b bc V V U V 15)5(10=--=-=c a ac V V U V 15-=-=ac ca U U V2．2.012024===t Q I A Ω===202.04I U R 3．（1）210100220=+=+=r R E I A （2）2001002=⨯==IR U V （3）20102=⨯==Ir U r V 4．（1）8804220=⨯==UI P W （2）15840001800880=⨯==Pt W J （3）1440018005.0422=⨯⨯==Rt I Q J （4）1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接 （1）5.04211===R U I A 10205.022=⨯==IR U V 1210221=+=+=U U U V（2）由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W（3）（a ）Ω==343R R ab （b ）Ω=⨯==++++=32043535)()(R R R R R R R R R ab（c ）Ω===1444R R ab （d ）R R R R RR RR ab ++++=)2()2(Ω=⨯==53245858R2.2 基尔霍夫定律 （1）5、3、6、3（2）假设2I 、3I 的方向和回路绕行方向如图2.1所示，依基尔霍夫定律，知：2332213311321E R I R I E R I R I I I I =+=+=+ 128038050008.0008.0322332=+=+⨯=+I R I I I I 即解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换 （1）rEI s =、不变、并、r I E s =、不变、串 （2）（a ）把两个电压源等效变换为电流源，如图2.2（a '）所示。

习 题 22.1 电路如图2.1所示，1k ΩR =，测得D 5V U =，试问二极管VD 是否良好（设外电路无虚焊）？解：内部PN 结或电极已开路，D 已损坏。

2.2 电路如图2.2所示，二极管导通电压D(on)U 约为0.7V ，试分别估算开关断开和闭合时输出电压o U 的数值。

图2.1 习题2.1电路图 图2.2 习题2.2电路图解： S 断开：断开VD ，D 5V U =。

所以VD 导通，o 50.7 4.3V U =-=S 闭合：断开VD ，)V (1125D-=⨯+-=RR RU ，所以VD 截止，o 6V U = 2.3 分析判断图2.3所示各电路中二极管是导通还是截止，并计算电压ab U ，设图中的二极管都是理想的。

图2.3 习题2.3电路图解：（a ）断开VD ，U D =5+5=10V>0，VD 导通 ，ab 5V U =-；（b）断开VD，D2151V23U=-⨯=-+，VD截止ab252V23U=⨯=+；（c）断开VD1 VD2，D1D212V,5127VU U==-+=，所以VD1优先导通，U D2= −5V，VD2截止，U ab=0V；(d) ）断开VD1 VD2，D1D212V,12517VU U==+=所以 VD2优先导通，D15VU=- VD1截止，ab5VU=-2.4 一个无标记的二极管，分别用a和b表示其两只引脚，利用模拟万用表测量其电阻。

当红表笔接a，黑表笔接b时，测得电阻值为500。

当红表笔接b，黑表笔接a时，测得电阻值为100k。

问哪一端是二极管阳极?解：b端是阳极2.5 二极管电路如图 2.4(a)所示，设输入电压i()u t波形如图 2.4(b)所示，在05mst<<的时间间隔内，试绘出输出电压o()u t的波形，设二极管是理想的。

图2.4 习题2.5电路图解：i()2tu t=，断开VD，D6iu u=-，当Du>时，VD导通，即3st>，60.2630.20.2iouu t-=⨯+=++当Du<时，VD截止，即3st<，6Vou=()ou tt/ms2.6 在图2.5所示的电路中，设二极管为理想的，已知i30sin(V)u tω=，试分别画出输出电压ou的波形，并标出幅值。

《电工与电子基础技术》习题集参考答案电工与电子基础技术习题一一、填空题：（每小题3分，共30分）1、电路是指（）流通的路径，由（）、（）、（）和（）四个基本部分组成。

2、在汽车单线制电路中，从（）到（）只用一根导线相连，称为（）；另一个电极与车架相连，称为（）。

3、电路图主要有（）图、（）图、（）图等图。

4、电路原理图简称（），它主要反映电路中各元器件之间的（），并不考虑各元器件的（）和（）。

5、框图是一种用（）、（）和（）等来表示电路工作原理和构成概况的电路图。

6、由于制作电路板时一般要用印刷油漆的方法将需要保留铜箔处覆盖，所以这种电路图的元器件的安装图称为（）图。

7.电路常见的三种工作状态为（）、（）、和（）。

8.汽车电路中具有一定电位的部位与金属机体相碰时发生的短路现象，称为（）。

9、（）的电路称为部分电路，（）的电路称为全电路。

10、人们把（）随（）变化的关系特性称为电源的外特性。

二、判断题（对的打√，错的打х，每小题2分共20分）1、负载也称为用电器。

（）2.从根本上说，框图也是一种原理图。

（）3、交流电流表和直流电流表都有“+”“-”两个接线端子. （）4、电路中有电流流动是电场力做功的结果。

（）5、电路中任意两点之间的电位差等于这两点之间的电压。

（）6、电压也称电位差。

（）7、交流电压表和直流电压表都有“+”“-”两个接线端子。

（）8、燃料电池虽然是一种高效、清洁、环保的电源，但它是一种蓄电池，需要充电。

（）9、电路无论空载还是满载，电源两端的电压都保持恒定不变。

（）10、在开路状态下，开路电流为零，电源端电压也为零。

（）三、选择题（每小题2分共20分）1、以下三种形式的电路图中，（）只能用来表示电路的大致组成情况和工作流程，更多应用于描述较为复杂的电气系统。

A、电路原理图B、框图C、印制电路图2、以下三种形式的电路图中，( )是分析和排除电路故障的基础，它最为常用，也最重要。

A、电路原理图B、框图C、印制电路图3、规定电流的方向为( )定向移动的方向。

一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

9．我国工业交流电采用的标准频率是 50 Hz。

10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。

11．电阻元件是耗能元件，电容元件是储能元件。

12．已知一正弦电压u=311sin(628t-60º)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60º 。

13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W 。

14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。

15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。

16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。

17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。

18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为正序 。

第1章 模拟集成运放及其应用1.1 当负载开路（L R =∞）时测得放大电路的输出电压o u'=2V ；当输出端接入L R =5.1K Ω的负载时，输出电压下降为o u =1. 2V ，求放大电路的输出电阻o R 。

解：'L o o L oR u u R R =•+ ∴'(1) 3.4(K Ω)o ou o L u R R =-=1.2 当在放大电路的输入端接入信号源电压s u =15mV ，信号源电阻s R =1K Ω时，测得电路的输入端的电压为i u =10mV ，求放大电路的输入电阻i R 。

解：ii s i sR u u R R =•+∴()2(K Ω)ii s s iu R R u u ==- 1.3 当在电压放大电路的输入端接入电压源s u =15mV ，信号源内阻s R =1K Ω时，测得电路的输入端的电压为i u =10mV ；放大电路输出端接L R =3K Ω的负载，测得输出电压为o u =1.5V ，试计算该放大电路的电压增益u A 和电流增益i A ,并分别用dB(分贝)表示。

解：150==o u i uA u , ()u u dB 20lg 435dB ().==A Ao o Li i s i s100()===-I u R A I u u R , i i dB 20lg 40(dB)()==A A 1.4 某放大电路的幅频响应特性曲线如图1.1所示，试求电路的中频增益um A 、下限截止频率L f 、上限截止频率H f 和通频带BW f 。

f/Hz图1.1 习题1.4电路图 图1.2 习题1.5电路图解：um (dB)40(dB)=A ∴um 100=A5H 10(Hz)=f L 20(Hz)=f∴5BW H L H 10(Hz)=-≈=f f f f1.5 电路如图1.2所示，当输入电压为0.4V 时，要求输出电压为4V ，试求解R 1和R 2的阻值。

模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题：（请将正确答案填在空白处）1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204．电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16．外电阻等于电源的内阻选择题：（请在下列选项中选择一个正确答案并填在括号内）1.C2. B3. D4. A5. C判断题：（判断正误并在括号内填√或×）1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题：1.电路的作用主要有两个方面：一是可以进行电能的传输、分配和转换，例如供电线路可以把发电厂发出的电能传输到远处的负载，再由负载将电能转换成其他形式的能；二是可以实现电信号的产生、传递和处理。

2.（略）3.电流大小的定义：单位时间内通过导体横截面的电荷的多少。

在直流电路中，若在时间t内通过导体横截面的电量为Q，则电流的大小为：因此，电流的大小与时间和电荷量有关。

4.直流电是方向不随时间变化的电流，但大小可能会发生变化，如脉动直流电；交流电流是指大小和方向都随着时间的变化而变化的。

5.6.①电位是相对量，随着参考点的改变而改变；电压是绝对量，与参考点的选择无关。

②电压就是两点之间的电位差，所以电位相同的各点间的电位差为零，电流也为零。

7.电阻为5Ω。

8.测量时，将转换开关转到交流电压挡，测量交流电压不分正、负极，所需量程由被测电压高低来确定，如电压不知，也需从高到低逐级调到合适的挡位。

9.部分电路欧姆定律：在部分电路中，通过电阻的电流与电阻两端的电压成正比，与电阻成反比。

第 1章电路的基本概念和基本分析方法1.1求图1.38所示各电路中的电压。

答案：（a） U=6V;(b)U=8V;(C)U=-8V1.2求图1.39所示各电路中的电流。

答案： (a)I=3A;(b)I=-2.5A(c)I=-2A1.3如图1.40所示，当取 c 点为参考点时（V c0 ）， V a15V ， V b8V ， V d5V 。

求：（ 1）U ad，U db?；（2）若改取 b 为参考点，V a、V c、V d各变为多少伏？此时U ad、 U db又是多少伏？答案：(1)C点为参考点时：Uad=20V,Udb=-13V;(2)b点为参考点时:Va=7V,Vc=-8V,Vd=-13V,Uad=20V,Udb=-13V1.4如图1.41所示，试比较a、 c 两点电位的高低。

（1） b、 c 两点用导线连接；（2） b、 d 两点接地；答案： (1) a点比c点电位高5V；（2） a 点比 c 点电位低 3V；（3）无法确定1.5如图 1.42 所示，计算各元件的功率，并说明各元件是吸收还是发出功率。

答案：（ a）P=15W,发出功率；（ b） P=8W ，发出功率；（ c） P=32W,吸收功率1.6如图1.43所示，计算各段电路的功率，并说明各段电路是吸收还是发出功率。

答案：（a） P=2W,吸收功率 ;（b）P=280W，吸收功率；（c）P=120W,发出功率；（d） P=80W,发出功率；1.7 有一个电阻为 20? 的电炉，接在 220V 的电源上，连续使用 4 小时后，问它消耗了几度电？W=9.68 度1.8有一2k?的电阻器，允许通过的最大电流为50mA ，求电阻器两端允许加的最大电压，此时消耗的功率为多少？答案： U=100V ； P=5W1.9如图1.44所示，已知R1消耗的功率40W，求R2两端的电压及消耗的功率。

答案： U2=30V ； P=60W1.10如图1.45所示，已知开关S 断开时，U ab10V ，开关S 闭合时，U ab9V ，求内阻 R S。

第1章习题1-1 判断题1．电荷的定向移动形成电流。

（√）2．直流电路中，电流总是从高电位流向低电位。

（√）3．电阻的体积越大，其额定的耗散功率越大。

（√）4．电阻的额定功率越大，它消耗的电能就越大。

（×）5．电阻串联时，各电阻上消耗的功率与其电阻的阻值成反比。

（×）6．电流表必须串联在电路中应用，而电压表则必须并联在电路中应用。

（√）7．在选择电器时，电器的额定电压一定要等于电源的额定电压。

（√）8．额定功率越大的电器，其消耗的电能一定多。

（×）9．电压源和电流源是同一电源的两种不同的等效模型。

（√）10．电容器和电阻器虽然结构不同，其实是同一类型的电气元件。

（×）11．电容器并联总电容量增加；电容器串联总电容量减小。

（√）12．对于同一个电容器，两端的电压越高其储存的电场能量越小。

（√）1-2 计算题1 一直流电流流过导体，已知在1min内通过导体横截面的电荷量为6000C，问该电流有多大？如果在1s内通过导体横截面的电荷量为6000C，问该电流有多大？解：根据I=Q/t, 有（1）I=6000C/60s=100A（2）I=6000C/1s=6000A2 试在图1-30中标出电流、电动势、电压的实际方向，并问通过电流表A1和A2的电流是否相等？B 、C 、D 各点的电位谁高谁低？图1-30 题2图 解：因为A1、A2是串联关系，流过的电流相等；电位的排序为：B ＞C ＞D 3 有两条长度为1 km 、截面积为2 mm 2的导线，一条是铝线，一条是铜线，这两条导线在常温下的电阻各为多少？要想使铝导线的电阻与铜导线的电阻相同，铝导线的截面积应增加为多大？解：（1）铝导线常温下的电阻：=⨯⨯⨯==--63610210100283.0S l R 铝铝ρ14.15Ω （2）铜导线常温下的电阻：=⨯⨯⨯==--63610210100175.0S l R 铜铜ρ8.75Ω （3）铝导线的电阻与铜导线的电阻相同时铝导线的截面积为：2636m m 23.31073.810100283.0=⨯⨯⨯=--铝S 4 有两只灯泡，额定功率都为40 W ，一只额定电压为36V ，另一只额定电压为12V ，两只灯泡工作时的电阻各为多少？如果将两只灯泡串联后接于48V 的电源上，哪只灯泡的电压超过了额定电压？将会有什么现象发生？解：（1）工作电压为36V（2）工作电压为12VR =U 2/P =3.8Ω（3）串联接于48V 电源上两电阻之和为R =32.4+3.8=36.2Ω根据串联电阻分压公式有2.4348364.3211=⨯==U R R U V U 2=48-43.2=4.8V额定电压为36V 的灯泡过压，灯丝会烧断。
