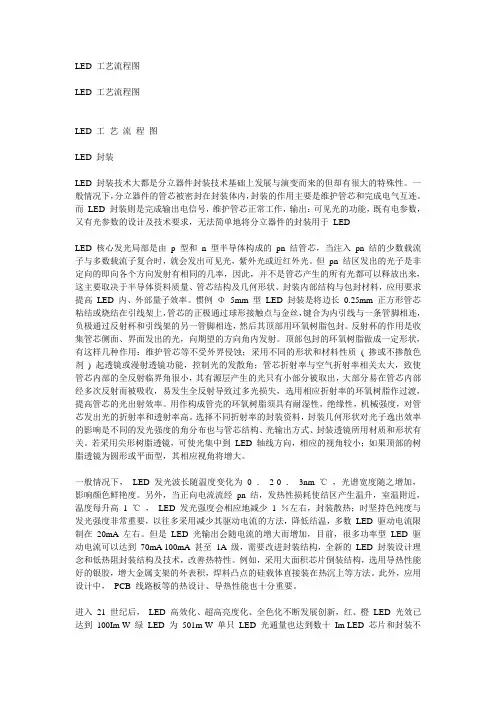

LED 工艺流程图LED 工艺流程图LED 工艺流程图LED 封装LED 封装技术大都是分立器件封装技术基础上发展与演变而来的但却有很大的特殊性。
一般情况下,分立器件的管芯被密封在封装体内,封装的作用主要是维护管芯和完成电气互连。
而LED 封装则是完成输出电信号,维护管芯正常工作,输出:可见光的功能,既有电参数,又有光参数的设计及技术要求,无法简单地将分立器件的封装用于LEDLED 核心发光局部是由p 型和n 型半导体构成的pn 结管芯,当注入pn 结的少数载流子与多数载流子复合时,就会发出可见光,紫外光或近红外光。
但pn 结区发出的光子是非定向的即向各个方向发射有相同的几率,因此,并不是管芯产生的所有光都可以释放出来,这主要取决于半导体资料质量、管芯结构及几何形状、封装内部结构与包封材料,应用要求提高LED 内、外部量子效率。
惯例Φ5mm 型LED 封装是将边长0.25mm 正方形管芯粘结或烧结在引线架上,管芯的正极通过球形接触点与金丝,键合为内引线与一条管脚相连,负极通过反射杯和引线架的另一管脚相连,然后其顶部用环氧树脂包封。
反射杯的作用是收集管芯侧面、界面发出的光,向期望的方向角内发射。
顶部包封的环氧树脂做成一定形状,有这样几种作用:维护管芯等不受外界侵蚀;采用不同的形状和材料性质( 掺或不掺散色剂) 起透镜或漫射透镜功能,控制光的发散角;管芯折射率与空气折射率相关太大,致使管芯内部的全反射临界角很小,其有源层产生的光只有小部分被取出,大部分易在管芯内部经多次反射而被吸收,易发生全反射导致过多光损失,选用相应折射率的环氧树脂作过渡,提高管芯的光出射效率。
用作构成管壳的环氧树脂须具有耐湿性,绝缘性,机械强度,对管芯发出光的折射率和透射率高。
选择不同折射率的封装资料,封装几何形状对光子逸出效率的影响是不同的发光强度的角分布也与管芯结构、光输出方式、封装透镜所用材质和形状有关。
若采用尖形树脂透镜,可使光集中到LED 轴线方向,相应的视角较小;如果顶部的树脂透镜为圆形或平面型,其相应视角将增大。
一.生产工艺流程及说明北京鑫瑞蓝天科技进展灯具的全部LED 发光体电路部件,都依据“模块化”、“积木化”观念设计,不但简化生产工序、提高生产效率、削减原材料消耗,对物质流、信息流和能量流的规划治理也格外有益。

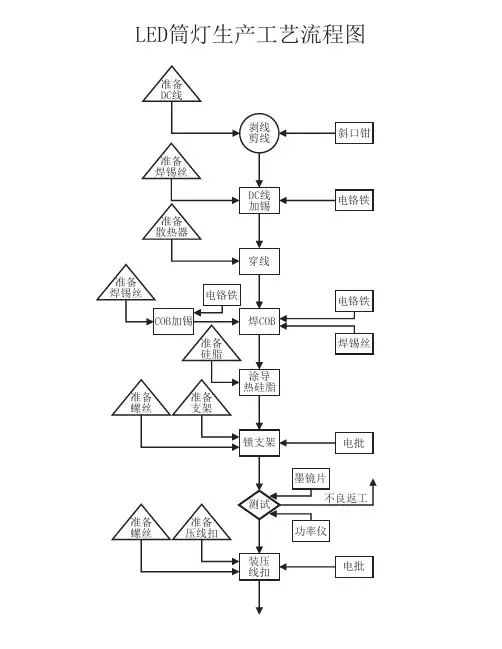

〔一〕灯体部件生产灯体的部件生产,在灯具车间的主生产线进展。
图1 灯体部件生产流程此工序对环境不产生有害气体和有害废料。
局部金属加工工序产生少量可回收余料。
电子焊接操作产生的松香气体承受分散到每工作台的抽风口排出车间。
车间按平米密度要求配制规定数量的二氧化碳灭火器。
〔二〕灯具装配图2 LED 灯具装配流程此工序在装配线完成。
不产生有害气体和废料。
〔三〕加载老化工序图3 LED 灯具老化工序北京鑫瑞蓝天科技进展生产的全部LED 灯具,都要在灯具车间的“加载室”经受老化工序。
老化时间1h ≤ Ta ≤ 4h。
此工序不产生废料和有害气体。
加载室与生产间有遮光护板,防止强光对环境的干扰;独立的沟通电源调压稳压把握柜;单独配备二氧化碳灭火器2 部;单灯测试位有独立的带过载保护的开关。
灯具架为钢制,配有阻燃衬垫。
此工序不产生废料和有害气体。
〔四〕包装在包装线完成纸盒成型,手工包装或用打包机台包装。
图 4 包装工序〔五〕入库包装好的成品送入成品库。
成品库外门直通装卸台。
〔六〕质检室按公司制定的《产品检测规章》,由公司质检部门,对产品和每批次产品进展抽样极限检测。
进展光照强度、光照角度、环境温度、湿度、淋水浸水、风力、气压、凹凸频多自由度机械震惊、电气绝缘、冲击电压等方面测试。
测试工程和试验强度,依据灯具型号设置。
大局部极限测试,在本公司研制的“LED灯具综合测试箱”内完成,见图5。
图5 北京鑫瑞蓝天科技进展的LED 灯具综合测试箱极限检测,消耗确定数量水、电,没有其它材料损耗,不产生工业污染。
单灯1min 时间的震惊试验产生不高于45 分贝的噪声。
〔七〕修理室检测不合格的产品或用户返修品直接送交修理室。
北京鑫瑞蓝天科技进展的民用等级产品装配工艺,设计成直接可逆的,以利修理。
led灯具生产工艺过程流程图JIN CAI BA 生产过程流程生产过程流程图:下面是赠送的合同范本,不需要的可以编辑删除~~~~~~教育机构劳动合同范本为大家整理提供,希望对大家有一定帮助。
一、_________ 培训学校聘请_________ 籍_________ (外文姓名)_________ (中文姓名)先生/女士/小姐为_________ 语教师,双方本着友好合作精神,自愿签订本合同并保证认真履行合同中约定的各项义务。
二、合同期自_________ 年_________ 月_________ 日起_________ 年_________ 月_________ 日止。
三、受聘方的工作任务(另附件1 )四、受聘方的薪金按小时计,全部以人民币支付。
五、社会保险和福利:1.聘方向受聘方提供意外保险。
(另附2 )2.每年聘方向受聘期满的教师提供一张_________ 至_________ 的来回机票(金额不超过人民币_________ 元整)或教师凭机票报销_________ 元人民币。
JIN CAI BA 生产过程流程六、聘方的义务:1.向受聘方介绍中国有关法律、法规和聘方有关工作制度以及有关外国专家的管理规定。
2.对受聘方提供必要的工作条件。
3.对受聘方的工作进行指导、检查和评估。
4.按时支付受聘方的报酬。
七、受聘方的义务:1.遵守中国的法律、法规,不干预中国的内部事务。
2.遵守聘方的工作制度和有关外国专家的管理规定,接受聘方的工作安排、业务指导、检查和评估。
未经聘方同意,不得兼任与聘方无关的其他劳务。
3.按期完成工作任务,保证工作质量。
4.遵守中国的宗教政策,不从事与专家身份不符的活动。
5.遵守中国人民的道德规范和风俗习惯。
八、合同的变更、解除和终止:1.双方应信守合同,未经双方一致同意,任何一方不得擅自更改、解除和终止合同。
2.经当事人双方协商同意后,可以变更、解除和终止合同。
在未达成一致意见前,仍应当严格履行合同。

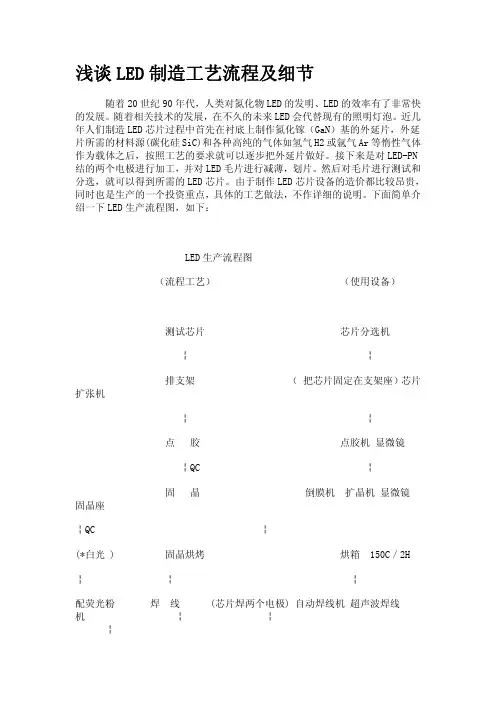

浅谈LED制造工艺流程及细节随着20世纪90年代,人类对氮化物LED的发明、LED的效率有了非常快的发展。
随着相关技术的发展,在不久的未来LED会代替现有的照明灯泡。
近几年人们制造LED芯片过程中首先在衬底上制作氮化镓(GaN)基的外延片,外延片所需的材料源(碳化硅SiC)和各种高纯的气体如氢气H2或氩气Ar等惰性气体作为载体之后,按照工艺的要求就可以逐步把外延片做好。
接下来是对LED-PN 结的两个电极进行加工,并对LED毛片进行减薄,划片。
然后对毛片进行测试和分选,就可以得到所需的LED芯片。
由于制作LED芯片设备的造价都比较昂贵,同时也是生产的一个投资重点,具体的工艺做法,不作详细的说明。

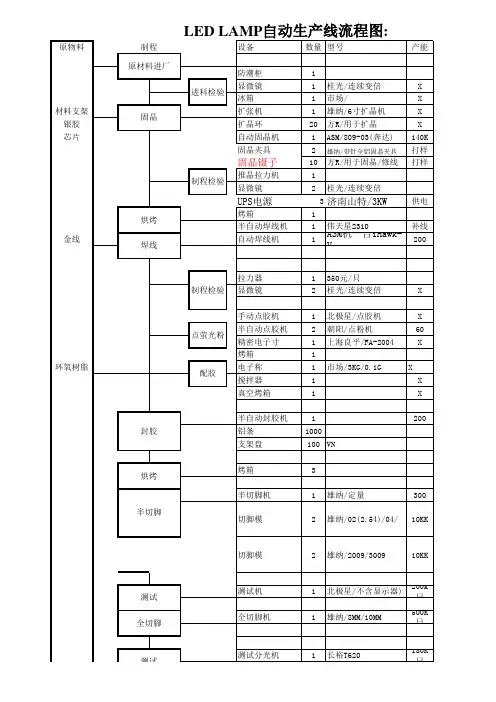

下面简单介绍一下LED生产流程图,如下:LED生产流程图(流程工艺) (使用设备)测试芯片 芯片分选机¦ ¦排支架 ( 把芯片固定在支架座)芯片扩张机¦ ¦点 胶 点胶机 显微镜¦QC ¦固 晶 倒膜机 扩晶机 显微镜 固晶座¦QC ¦(*白光 ) 固晶烘烤 烘箱 150C/2H ¦ ¦ ¦配荧光粉 焊 线 (芯片焊两个电极) 自动焊线机 超声波焊线机 ¦ ¦ ¦点荧光粉 *二焊加固锒胶 点胶机 显微镜¦ ¦(QC白光) ¦烘烤150C/1H -- *锒胶烘烤 烘箱 电子称 抽真空机 点胶机 显微镜¦ ¦*支架沾胶 ( 支架沾胶)点胶机 烤箱 120C/20min¦ ¦(下面说明植入工艺) 植入支架 -- 灌胶机 ---- 自动灌胶机短 烤 -- 烘 箱离 模 -- 脱模机 ¦¦长 烤 烘箱 130C/6H¦ ¦- 切 一切模具(冲床)¦ ¦测试点数 LED电脑测试机¦ QC ¦全切 冲压机及全切模¦ QC ¦分光分色 LED分选机¦ QC ¦封口包装 封口机入库一、工艺说明(植入支架)LED外型环氧树脂封装主要有以下几步:模条预热--吹尘--树脂预热--配胶--搅拌--抽真空--灌胶入支架。
所用物料:支架、LED芯片、锒胶绝缘胶(解冻,搅拌)、晶片(倒膜,扩晶)、金线、锒胶、荧光粉、胶带包装、模条(铝条,合金)、导热硅脂、焊接材料、树脂(AB胶或有机硅胶)、各种手动工具、各种测试材料(如万用表、示波器、电源等)。

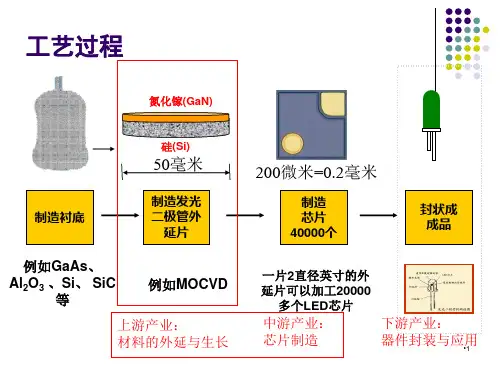

LED灯生产工艺流程§1 LED制造流程概述LED的制作流程包括上游的单晶片衬底制作、外延晶片生长;中游的芯片、电极制作、切割和测试分选;下游的产品封装。
