一、设计资料此加工棚是半成品钢筋集中加工厂房，是原材料堆放、半成品加工场地，为了厂房设计安全，计划该厂房为双跨双坡弧形门式刚架，主架采用镀锌钢管，四面采用彩钢瓦全围，一侧留门的方式，刚架横跨度30*2m，棚长50m，檐高13.5m。
基础采用宽50*高50cmC25混凝土设在地面以下，并在立柱位置预埋50*50钢板；外侧立柱采用φ273＊4㎜钢管，内侧立柱采用φ325＊4㎜钢管，纵向间距6m，拱形梁采用φ60＊3㎜钢管，拱高为3.5m，双层拱梁上下弧度间距77cm，采用φ16圆钢对拱梁进行三角支撑加强，檩条采用40x80x1.4mm，侧面方钢间距为1.3m，顶棚檀条间距为0.9m，立柱之间使用加强拉筋加固，屋面四周采用0.326mm 彩钢瓦包围。
所用钢材均采用Q235钢，。
详见钢筋加工棚设计图平面图。
二荷载计算1、计算参数：（1）3*Φ60*3㎜钢管：（弧梁主梁）截面积：A=1611㎜2；惯性矩I=212998471mm4；截面模量W下=743017mm3；单位重量:12.6Kg/m。
（2）φ273＊4㎜钢管：截面积：A=3380㎜2；惯性矩I=30582482mm4；截面模量W=448094mm3；回转半径i=95mm；单位重量:26.5Kg/m。
（3）φ325＊4㎜钢管：截面积：A=4033㎜2；惯性矩I=51963939mm4；截面模量W=319778mm3；回转半径i=113mm；单位重量:31.6Kg/m。
（4）□40×80×1.4㎜方钢管：截面积：A=328㎜2；惯性矩I=280400mm4；截面模量W=7008mm3；单位重量:2.58Kg/m。
（6）彩钢瓦厚度0.376㎜：单位重量:2.95Kg/㎡。
（7）Q235钢材的[σ]=215Mpa（8）湖北省十堰市丁家营镇风荷载标准、雪荷载标准值计算如下：a、风荷载标准值计算：由《建筑结构荷载规范》（GB50009-2012）知垂直于建筑物表面上的风荷载标准值为:丹江口市丁家营镇地面粗糙度按B类取值，计算高度15m，拱高f=3.5m。
可编辑修改精选全文完整版临时搭设钢筋加工棚计算书一、钢筋棚结构图1、钢筋棚上部结构立面图2、钢筋棚整体结构平面图纵向平面图（长)横向平面图（宽）3、钢筋棚立面图二、钢筋棚计算参数1．φ50×3㎜钢管：截面积： A=443㎜2；惯性矩I=12.28cm 4；截面模量W=4.91cm 3； 单位重量:3.48Kg/m 。
2．φ102×5㎜钢管：截面积： A=1524㎜2；惯性矩I=179.68cm 4；截面模量W=35.23cm 3； 回转半径i=3.43cm ；单位重量:11.96Kg/m 。
3．彩钢瓦厚度0.426㎜）：单位重量:3.34Kg/㎡。
4．Q235钢材的[σg ]=235÷1.2=195Mpa5.上海地区10年一遇的最大风压=400N/㎡三、棚顶脊条受力计算：棚顶脊条采用φ50×3㎜钢管，布设间距为3m ，跨度为5m 。
棚顶脊条受到彩钢瓦的压力和自重：q=1.2×0.5 N/㎡×3m ＋1.4×5m ×3.34Kg/㎡ =25.2N/m 其最在弯矩产生在跨中：M max 8ql 2==225.258⨯==78.7(N.m) σw =w M m ax =-978.7491010⨯=16.0 (MPa) ＜[σg ]=195Mpa (合格)二、棚顶桁架受力计算：棚顶由3跨12米桁架组成。
12米跨桁架上、下弦杆均采用φ50×3㎜钢管。
桁架受到彩钢瓦、脊条压力和自重：q=25.2×3.87＋（8×12＋5×10）×3.48=606N/m其最在弯矩产生在跨中：M max 8ql 2==2606128⨯==10901(N.m) 桁架的惯性矩：I 桁=2×(I ＋a 2A)= 2×(122800＋2502×443)=55620600 mm 4σw =y I M max =-1255620600109010.2510⨯⨯=49.0(MPa) 49.0(MPa)＜[σg ]=195Mpa (合格)三、立柱桁架受力计算：立柱采用φ102×5㎜钢管，四角立柱高度均为3米： 立柱桁架受到的压力:F=606×12÷2=3636( N)计算长度 l 0=0.7×L=0.7×3=2.1(m) (以一端固定，一端铰接)长细比 λ= l 0/ i=2.1÷0.0414=50.7弯曲细数 查表得 ψ=0.867ψ[σg ]= 0.867×195 =169MPaσ= F/A=3636÷0.001524=2.39MPa2.39MPa ＜ψ[σg ]=147MPa(合格)四、抗风计算：上海地区10年一遇的最大风压P=400N/㎡1．立柱桁架抗风计算：立柱的间距为5米，所承担的迎风最大面积：S=12×3=36(㎡)风荷载强度:Q=K 1×K 2×K 3×P=1.3×1×1×400=520(N/㎡)1根立柱桁架受到的最大风力:F=s ×Q=520×36÷2=9360(N)1根立柱桁架受到最大风力时产生的均布荷载:q=9360÷3=3120(N/m)其最大弯矩：M max =8ql 2=2312038⨯==3510N.m σw =w M m ax =-935103523010⨯==99.6(MPa) 99.6(MPa) ＜[σg ]=195Mpa (合格)五、结论：经对钢筋棚进行强度和抗风计算，钢筋棚的强度满足要求。
钢筋加工棚设计计算书1.设计依据、规范（1）《公路桥涵地基与基础设计规范》JTG D63-2007；（2）《钢结构设计原理》中国建材工业出版社；（3）《公路桥涵施工技术规范》JTG/TF50-2011；（4）《公路工程质量检验评定标准》JTG F80/1-2004；（5）《公路桥涵钢结构及木结构设计规范》JTJ 025-86。
（6）《港口工程荷载规范》JTJ 215－98。
2.设计中采用的材料参数A3钢材的允许拉、压应力：[σ]＝140MPaA3钢材的允许弯曲应力：[σw]＝145MPaA3钢材的允许剪切应力：[τ]＝85MPaA3钢材的弹性模量：E＝2.1×105MPa根据《公路桥涵钢结构及木结构设计规范》规定，临时结构可以考虑1.3倍材料提高系数。
3.钢筋棚结构设计加工棚采用通透独立式厂房结构，全长120m,内部净宽28m，净高9m。
基础为混凝土扩大基桩。
立柱采用HN400×2000型钢，纵向间距为6m，立柱纵向采用角钢桁架和角钢剪刀撑进行连接。
钢筋加工棚顶棚采用拱架结构，棚顶铺设2mm厚彩钢板，四周安装2.5m高垂帘。
立柱外侧设置“八”字型抗风揽，以加强结构抵抗10级以上台风的能力。
234.结构受力验算4.1荷载分析确定（1）恒载：钢筋棚顶层面板自重：q 1=0.21kN/m 2。
钢筋棚顶棚拱架自重：8kN/片。
其它型钢自重软件自动计入。
（2）活载：a 、行车吊重100kN,考虑1.2冲击系数，验算荷载取100kN ×1.2=120kN 。
b 、风荷载作用。
按照最不利情况考虑，台风垂直作用在钢筋加工场顶棚纵向。
根据《公路桥涵通用设计规范》查相关公式及表格可知， F wh =K 0K 1K 3W d A wh2d 2d V W g =γ,21002V W g =γV d =K 2K 5V 10γ=0.012017e -0.0001Z式中 F wh ——横向风荷载标准值（kN ）W 0 ——基本风压（kN/m 2）W d ——设计基准风压（kN/m 2）；A wh ——横向迎风面积（m 2），经过计算钢筋棚顶棚的有效迎风面积为120×3=360m 2，垂帘有效迎风面积为120×1.2=144m 2，合计504m 2。

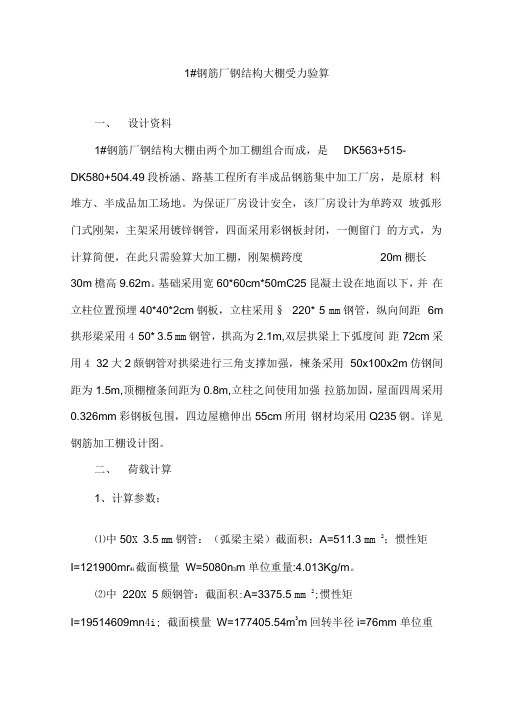

1#钢筋厂钢结构大棚受力验算一、设计资料1#钢筋厂钢结构大棚由两个加工棚组合而成，是DK563+515-DK580+504.49段桥涵、路基工程所有半成品钢筋集中加工厂房，是原材料堆方、半成品加工场地。
为保证厂房设计安全，该厂房设计为单跨双坡弧形门式刚架，主架采用镀锌钢管，四面采用彩钢板封闭，一侧留门的方式，为计算简便，在此只需验算大加工棚，刚架横跨度20m棚长30m檐高9.62m。
基础采用宽60*60cm*50mC25昆凝土设在地面以下，并在立柱位置预埋40*40*2cm钢板，立柱采用§ 220* 5 mm钢管，纵向间距6m 拱形梁采用4 50* 3.5 mm钢管，拱高为2.1m,双层拱梁上下弧度间距72cm采用4 32大2颇钢管对拱梁进行三角支撑加强，楝条采用50x100x2m仿钢间距为1.5m,顶棚檀条间距为0.8m,立柱之间使用加强拉筋加固，屋面四周采用0.326mm彩钢板包围，四边屋檐伸出55cm所用钢材均采用Q235钢。
详见钢筋加工棚设计图。
二、荷载计算1、计算参数：⑴中50X 3.5 mm钢管：（弧梁主梁）截面积：A=511.3 mm 2；惯性矩I=121900mr4i 截面模量W=5080n3m 单位重量:4.013Kg/m。
⑵中220X 5颇钢管：截面积:A=3375.5 mm 2;惯性矩I=19514609mn4i; 截面模量W=177405.54m3m回转半径i=76mm 单位重量:26.5Kg/m 。
⑶口 50X 100X 2 mm 方钢管：截面积:A=584mm 2;惯性矩I=775179mR 4i; 截面模量 W=15503.57m 3m 单位重量:4.584Kg/m 。
⑷4 32X 2 mm 钢管：截面积:A=198mm 2;惯性矩I=24600mr 4!；截面 模量 W=1990”m 单位重量:1.55Kg/m 。
⑸彩钢板厚度0.376 mm ：单位重量:2.95Kg/ m 2o⑹120X 50X 2.5 mm C 型钢：截面积: A=808.9 mm 2；惯性矩I=1439700m 成截面模量 W=23995n 3m 单位重量:6.35Kg/m 。
蕲太高速1#综合场料仓棚设计计算说明书武汉理工大学交通学院2018年9月蕲太高速1#综合场料仓棚设计计算说明书计算：张文国复核：张申昕负责人：___________________武汉理工大学交通学院2018年9月目录一、设计参数 ............................................................................. 1. .二、计算荷载 (1)2.1屋面活荷载 ............................................................................. 1. .2.2雪荷载 (2)2.3风荷载 (2)三、荷载组合 (3)四、模型计算结果 (4)4.1 几何模型 (4)4.2 计算结果 (5)五、结论 (14)一、设计参数钢筋加工棚，纵向按每跨6m间距布置钢管立柱，立柱采用© 219 x 8mn钢管；棚顶每10m安装一道1.2mm厚820型采光带，侧墙全圭寸闭，棚顶接侧墙处留设20cm宽透气带。
钢筋加工棚钢结构构件均涂刷铁红防锈底漆两道，醇酸调和面漆两道。
钢筋棚基础米用灌注桩处理，灌注桩顶设置C30钢筋混凝土基础承台，基础顶面设置钢板预埋件与钢管柱进行连接。
各构件参数如下表：验算依据如下:《建筑结构荷载规范》（GB50009-2012、《门式刚架轻型房屋结构技术规程》（CESC-1022002、《钢结构设计规范》（GB50017-2003、《桥梁钢结构》（谭金华主编2013年2月第一次印刷）。
二、计算荷载结构承受自自重、屋面活载、雪荷载及风荷载。
结构自重Midas 根据结构材料及体积自动计算。
其他荷载取值如下。
2.1屋面活荷载屋面活载按《门式刚架轻型房屋结构技术规程》（CESC-1022002：8.2§ -0.5 -0.21 -0.18-0.5 +0.28 -0.18322条注释及《建筑结构荷载规范》（GB50009-2012表5.3.1注释规定对受荷水平投 影面积大于60m 2的钢构架，屋面竖向均布活荷载的标准 值可取不小于0.3kN/m 2。
钢筋加工棚设计计算书根据该产品的设计图样及使用现场情况,大棚主要承受屋面、结构重量等永久荷载，并承受风荷载、雪荷载、积灰荷载等可变荷载。
一、荷载计算1永久荷载1.1屋面:采用厚度为δ0.35彩钢板,沟槽对沟糟,上压下,拼接而成。
接缝做防水处理。
自重为:30.00KN。
1.2標条:采用10#c型钢与屋面铆接而成。
自重为:42.05KN。
1.3轻型屋架:采用φ60x2.5圆钢管焊接成截面圆弧拱架。
自重为: 23.12KN。
1.4支腿:采用350X175的型钢支撑上部结构。
白重为: 50KN。
1.5斜拉筋:采用φ16圆钢将和度方向的2个支腿2个圆弧形拱架连接为一体。
自重为:4.55KN。
永久荷载合计:121.52KN每根柱子承受的永久荷载为:121.52/16=7.595KN2可变荷载2.1风荷载:风荷载的大小主要与建筑物的体型和高度以及所在地区有关,其值可按下式计算:Wk=βzµsµzW0Wk--风荷载标准值(KN/m2);βz--z高度处的风振系数;µs一风荷载体型系数;µz一风压高度变化系数;wo一基本风压(KN/m2)。
依据«建筑结构荷载规范»(GB50009-2012),査表8.2.1得µz取1.00;査表8.3.1得迎风面µs为0.8,背风面为0.5;査表E.5,河南省内50年一遇基本风压为0.60KN/m2。
抗风柱上风压力作用均布风载标准值(kN/m):2.400抗风柱上风吸力作用均布风载标准值(kN/m):-1.5002.2雪荷载Sk=µrS0Sk--雪荷载标准值(KN/m2);µr--屋面积雪分布系数;so__基本雪压(KN/m2)。
依据«建筑结构荷载规范»(GB50009-2012),査表E.5,河南省内50年一遇基本雪压为0.40KN/m2。
(二)大測支腿力学计算书大棚受力分析:大棚主要受风荷载和自重作用下的永久荷载,长度方向风荷载最大,风荷载由16个钢结构柱承受,柱根部受力最大。
钢筋棚受力计算设计资料：这个加工棚是半成品钢筋集中加工厂房，用于原材料堆放和半成品加工。
为了保证厂房的安全性，计划采用双跨双坡弧形门式刚架，主架采用镀锌钢管，四面采用彩钢瓦全围，一侧留门的方式。
刚架横跨度为30*2米，棚长为50米，檐高为13.5米。
基础采用宽50*高50厘米C25混凝土设在地面以下，并在立柱位置预埋50*50钢板。
外侧立柱采用φ273＊4㎜钢管，内侧立柱采用φ325＊4㎜钢管，纵向间距为6米。
拱形梁采用φ60＊3㎜钢管，拱高为3.5米，双层拱梁上下弧度间距为77厘米，采用φ16圆钢对拱梁进行三角支撑加强。
檩条采用40x80x1.4毫米，侧面方钢间距为1.3米，顶棚檀条间距为0.9米，立柱之间使用加强拉筋加固，屋面四周采用0.326毫米彩钢瓦包围。
所用钢材均采用Q235钢。
详见钢筋加工棚设计图平面图。
荷载计算：1、计算参数：1）3*Φ60*3㎜钢管：（弧梁主梁）截面积：A=1611㎜2；惯性矩I=xxxxxxxx1mm4；截面模量W下=mm3；单位重量:12.6Kg/m。
2）φ273＊4㎜钢管：截面积：A=3380㎜2；惯性矩I=xxxxxxxxmm4；截面模量W=mm3；回转半径i=95mm；单位重量:26.5Kg/m。
3）φ325＊4㎜钢管：截面积：A=4033㎜2；惯性矩I=xxxxxxxxmm4；截面模量W=mm3；回转半径i=113mm；单位重量:31.6Kg/m。
4）□40×80×1.4㎜方钢管：截面积：A=328㎜2；惯性矩I=mm4；截面模量W=7008mm3；单位重量:2.58Kg/m。
6）彩钢瓦厚度0.376㎜：单位重量:2.95Kg/㎡。
7）Q235钢材的[σ]=215Mpa8）风荷载标准值计算：由《建筑结构荷载规范》（GB-2012）可知，垂直于建筑物表面上的风荷载标准值为：丹江口市丁家营镇地面粗糙度按B类取值，计算高度15米，拱高为3.5米。
钢筋棚计算书1、计算依据（1）《建筑结构荷载规范》（GB50009-2012）；（2）《混凝土结构设计规范》（GB50010-2010）；（3）《路桥施工计算手册》周水兴等主编（人民交通出版社）；（4）《建筑地基基础设计规范》（GB50007-2011）；（5）《钢结构设计手册》；（6）《建筑结构静力计算手册》；（7）《桥梁施工工程师手册》；（8）临建场地岩土工程勘察报告；（9）临建规划施工有关设计资料。
2、设计概况钢筋棚轴线尺寸为 30m*60m(宽×长)，纵向钢柱跨径布置 6*8m+2*6m，檐口层高 12.7m。
独立基础采用柱下扩大基础和钢筋混凝土立柱，柱下扩大基础尺寸为 2.4m×2.6m×0.5m，1.6m*1.6m*0.5m，立柱尺寸为1m×0.7m×1.3m，0.7*0.5*1.3m，基础采用 C35 混凝土，基础顶预埋螺栓，与钢柱采用螺栓连接。
钢柱采用 HN550×250×10×14，钢材材质为 Q345B，高 12.7m，纵向间距 8m。
主钢梁为型钢拼装结构，钢材材质为 Q345B，彩钢板厚0.5mm。
檩条采用 16#C 型钢，钢材材质为 Q235。
3、自然水文岩土（1）风载：项目钢筋棚位于洛阳市，风压按照洛阳地区10年考虑取为W0=0.25kN/㎡（建筑结构荷载规范 GB50009-2012）。
（2）基本雪压：雪载按照洛阳地区 10 年考虑取为 S=0.25kN/㎡。
4、设计等级制梁场制梁工期16.5个月，钢筋加工棚为临时性结构，设计使用年限按20个月计算。
本设计重要性系数取1.0，安全等级取II级。
5、荷载组合（1）1.200 ( D) +1.400 * 1.000(L)（2）1.200 * (D) +1.400 * (W)（3）1.200 * (D) +1.400 * (L) + 1.400 * 0.600(W)（4）1.200 * ( D) +1.400 *0.700( L) + 1.400 * ( W)（5）1.000 * ( D) +1.400 * ( W)（6）1.000 * ( D) +1.000 * (L)D——恒荷载，L——活荷载，W——风荷载。
钢筋加工棚稳定性计算书已知：纵向跨间距6m，最大跨度15m，钢材为Q235型钢，[σ]=170 Mpa，[τ] =100 Mpa，屋面板采用彩钢瓦。
根据以上条件设计屋架结构杆件型材。
计算如下：（1）计算施工活荷载。
施工活荷载：按0.5KN/m2考虑，折合到梁上均布荷载为0.5×6=3 KN/m；依据《钢结构设计规范》，考虑活载安全系数1.4，按雪作用在屋架结构上的荷载为0.4 KN/m2，经验算Q雪=0.4 KN/m2×6m×1.4=3.36KN/m。
（2）计算风活载。
按照荷载规范要求，该结构矢跨比1/15=0.06,则仅考虑上吸风荷载，上吸风荷载：按风压高度系数为1.0（B类），风振系数取为1.2，体型系数取为0.8，基本风压为：0.35KN/m2,（3）计算恒载（自重）。
屋面彩钢板及屋面檩条荷载：按0.17KN/m2考虑，折合到梁上均布荷载为0.17×6=1.02KN/m；（4）求屋架结构验算。
圆管采用φ165×4.5（缝），架立筋采用φ16。
载模型（有限元模型）如下：333333333333333333施工荷载（单位：KN/m）3.36雪荷载（单位：KN/m）3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.36 3.363.36风力 （单位：KN/m）0.350.350.350.350.350.350.350.350.350.350.350.350.350.350.350.350.350.35②反力计算：合荷载：雪荷载+彩钢板荷载=（3.36+1）×15=65.4 KN/m（5）檩条挠度验算：冷弯内卷边槽钢檩条型号：60×30×15×2.5。
I Z=16.78cm4；E=210 MPa；q=Q雪+Q自=3.36+1=4.36 KN/m；l =15 m最大挠度：Y max=5ql4/（384 E I Z）=5×4.36 KN/m×15 4 m4/（384×2.10×108 Pa×16.78×10-4 m 4）=8.16×10-3 mY max/l=8.16×10-3 m/15m≈1/1838﹤1/400。
