北航轴的结构设计改错机械设计基础北航轴的结构设计是机械设计基础中非常重要的一部分。
在进行轴的结构设计时，需要考虑多个因素，如载荷、转速、材料等。
然而，在实际的设计过程中，可能会出现一些常见的错误。
本文将讨论北航轴的结构设计中可能出现的错误，并给出相应的改进方案。
错误一：载荷估算不准确在轴的结构设计中，准确估算载荷是非常重要的。
但是，在实际设计中，很多设计师可能没有对载荷进行准确的估算，导致轴设计不合理。
为了改正这个错误，设计师可以通过实际测试或者仿真分析等方法来准确估算载荷，并根据载荷来选择合适的材料和尺寸。
错误二：转速选择不当转速是轴设计中重要的参数之一，不同的转速对轴的结构有不同的要求。
但是，在实际设计中，一些设计师可能没有对转速进行合理的选择，导致轴出现失效。
为了改正这个错误，设计师应该根据轴所在系统的工作条件和要求来选择合适的转速，并根据转速来选择合适的材料和尺寸。
错误三：材料选择不当材料是轴设计中非常重要的一部分，不同的材料对轴的性能有着直接的影响。
然而，在实际设计中，一些设计师可能没有对材料进行合理的选择，导致轴的结构设计不合理。
为了改正这个错误，设计师应该根据轴的工作条件和要求来选择合适的材料，并根据材料的性能来设计合适的结构。
错误四：尺寸设计不合理轴的尺寸设计是轴结构设计中非常重要的一部分，不同的尺寸对轴的强度和刚度有着直接的影响。
然而，在实际设计中，一些设计师可能没有对尺寸进行合理的设计，导致轴的结构不合理。
为了改正这个错误，设计师应该根据轴的载荷和工作条件来选择合适的尺寸，并进行相应的计算和分析。
错误五：安装和组装不当轴的安装和组装是轴结构设计中非常重要的一部分，不正确的安装和组装会导致轴的失效。
然而，在实际设计中，一些设计师可能没有对安装和组装进行合理的设计，导致轴的结构不合理。
为了改正这个错误，设计师应该考虑到轴的安装和组装过程，在实际设计中预留一定的安装和组装间隙，并设计合适的连接方式和固定方式。
}(1)缺少调整垫片；(2)轮毂键槽结构不对；(3)与齿轮处键槽的位置不在同一角度上；(4)键槽处没有局部剖；(5)端盖孔与轴径间无间隙；(6)多一个键；—(7)齿轮左侧轴向定位不可靠；(8)齿轮右侧无轴向定位；(9)轴承安装方向不对；(10)轴承外圈定位超高；(11)轴与轴承端盖相碰。
^①轴承内圈定位过高②与轮毂相配的轴段长度应短于轮毂长度③键槽过长"④应有调整垫片⑤动静件之间应有间隙应有调整垫片⑥轴承盖处应设密封装置⑦轴段过长，不利于轴承安装，应设计为阶梯轴⑧键槽位置错误⑨联轴器轴向定位错误'>①左端轴承的左端无轴向定位②与轮毂相配的轴段长度应短于轮毂长度③与轮毂相配键槽位置错误④右端轴承的右端无轴向定位⑤右端齿轮处的键槽位置错误⑥右端齿轮处的轴径错误⑦中间齿轮相配轴段过长，不利于轴承安装，应设计为阶梯轴：…①轴端无倒角，装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高③轴承内圈定位过高④轴段过长，不利于轴承安装，应设计为阶梯轴⑤键槽位置错误，联轴器没有轴向定位。
（①无倒角，轴承装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高，轴承无法拆卸；③轮毂与轴无键联接，周向固定不可靠；④轴头过长，齿轮装拆不便；》⑤轴与轴承盖无密封件，盖孔与轴间无间隙，动静件未分开，工作时会干涉；一．齿轮轴轴系上的错误结构并改正。
（轴承采用脂润滑，齿轮采用油润滑。

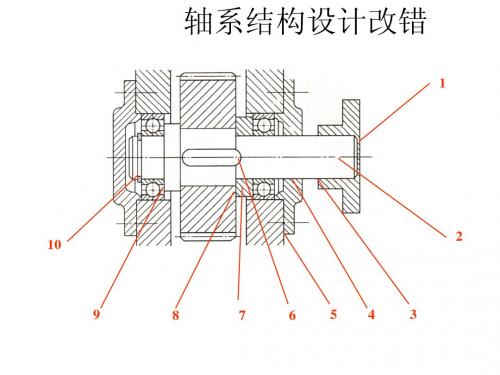

）—"];￥！1.转动件与静止件接触1) 轴与端盖接触；2) 套筒与轴承外圈接触；2.轴上零件未定位、固定3) 套筒顶不住齿轮；4)联轴器没轴向固定及定位；5 )联轴器没周向固定；6)此弹性圈没有用。
3.工艺不合理 (属加工方面)7) 精加工面过长，且装拆轴承不便；8)联轴器孔未打通；9)箱体端面加工面与非加工面没有分开；10)轴肩太高，无法拆卸轴承；11)键过长，套筒无法装入。
12)无调整垫片，无法调整轴承间隙。
机械设计基础中的轴的改错机械设计中的轴是一种常见的零件，用于传递动力或支撑其他零件的轴向运动。
然而，由于操作不当或设计缺陷，轴可能会出现一些问题。
下面是一些常见的轴问题及其解决方法：1.尺寸错误：轴的尺寸错误可能导致轴无法在装配中正常运转。
轴的直径、长度或公差都需要符合设计要求。
解决方法是仔细检查轴的尺寸，并根据需要进行修正或更换。
2.材料选择错误：轴的材料选择应根据使用环境和所承受的载荷来确定。
如果选择的材料强度不够，轴可能会弯曲或断裂。
解决方法是重新评估所需的材料强度，并根据需要选择更适合的材料。
3.加工精度不足：轴的加工精度对于其运转的平稳性和精度非常重要。
如果加工精度不足，轴可能产生振动、噪音或偏移。
解决方法是确保加工过程符合设计要求，包括表面光洁度、直线度和圆度等。
4.表面质量不佳：轴的表面质量直接影响其磨擦和润滑性能，以及对密封件的密封效果。
如果表面粗糙度太高或不均匀，轴可能无法正常运转或造成泄漏。
解决方法是通过抛光、磨削或电化学抛光等方法改善表面质量。
5.安装偏斜：在轴与其他零件的装配过程中，如果没有正确对准轴，并使其保持平行，轴可能会在运转过程中产生偏斜或摆动。
解决方法是在装配过程中使用正确的夹具或定位销来确保轴的正确安装和对准。
6.轴承选择不当：轴与轴承的配合是确保轴正常运转的关键。
如果选择的轴承不适合轴的尺寸、转速或负荷，轴可能会出现摩擦、过热或损坏。
解决方法是重新评估所需的轴承参数，并选择适合的轴承类型和尺寸。
7.轴的几何形状问题：轴在设计和制造过程中可能出现几何形状问题，如弯曲、锥度或偏心。
这些问题会导致轴的运转不稳定或无法匹配其他零件。
解决方法是使用精密的加工设备和工艺来确保轴的几何形状符合设计要求。
总之，轴设计中的错误会影响机械装配的质量和性能。
为了避免这些问题，设计人员应根据实际情况选择合适的材料、加工工艺和装配方法，并进行必要的检测和调整。
同时，定期维护和保养轴是确保其长期正常运转的关键。
轴改错题与总结】轴的设计改错题总结轴结构改错题目：1、请指出下列图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。
(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构〔结构对称，画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误〔不少于7处〕〔7分〕〔注：润滑方式、倒角和圆角忽视不计。
〕例①——缺少调整垫片[解] ⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确〔应当局部剖视〕⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不行靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误〔不合理〕的缘由。
〔5分〕⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应当小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应当与中间部位的键槽在同一母线上布置；⑸——键的长度应当小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必需把不同的加工外表区分开来；⑵、轴段的长度必需小于轮毂的长度；⑶、必需考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、肯定要成对使用；②、方向必需正确，必需正装或反装；③、外圈定位〔固定〕边肯定是宽边。
⑵、轴承内外圈的定位必需留意内外圈的直径尺寸问题①、内圈的外径肯定要大于固定结构的直径；②、外圈的内径肯定要小于固定结构的直径。
⑶、轴上如有轴向力时，必需使用能承受轴向力的轴承。
⑷、轴承必需考虑密封问题；⑸、轴承必需考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上全部键槽应在一个对称线上；⑵、键槽的长度必需小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖肯定要顶在轴承的大端；⑵、和机体的联接处必需要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必需和轴有间隙，同时，必需考虑密封问题。
1处：轴承盖应制成与轴承孔相配的圆筒抵牢左轴承外圈；
2处：轴环过高与左轴承外圈相碰，左轴承拆卸困难，环直径应低于左轴承内圈；3处：键长超过轮毂应缩短；
4处：与齿轮孔相配轴头长应缩到孔内；
5处：轴承盖同时抵牢右轴承外圈和内圈，应做成筒状不与轴承内圈相接触；
6处：轴承盖孔和轴应有间隙并加密封圈，且轴径应小于轴承内孔以便装拆；
7处：联轴器未靠紧轴肩定位；
8处：应设置键联接。
1，2皮带轮左端未轴向定位；左轴端应短于联轴器左端面，便于有效定位。
3皮带轮没有周向定位。
4端盖轴孔处未密封。
5，10结合面没有密封和调整垫圈。
6，9轴承内圈没有定位。
7齿轮没有周向定位。
8，14齿轮左右端面没有轴向定位。
11箱体应剖分。
12，13应减小加工面积。
1.联轴器左端无挡圈,轴长于孔；
2.联轴器无周向固定（缺键）；
3.联轴器右端无轴向固定；
4.轴套高于轴承内圈无法拆卸；
5.齿轮定位不可靠；
6.齿轮无周向固定（缺键）；
7.右端轴承无法拆卸；
8.箱体工艺性不好，应做成凸台；
9.轴承端盖与箱体未加调整垫片
（1）伸出轴端（左端）的轴肩端面与轴承盖外侧之间的距离太短。
（2）轴承端盖与轴之间应留有间隙。
（3）左端轴承内圈和套筒装不上，也拆不下来。
（4）两圆锥滚子轴承应反装。
（5）轴承外圈与轴承座孔内壁间应有间距。
（6）与轮毂相配的轴段长度应小于轮毂长度。
（7）轴肩太高，轴承内圈无法拆卸。
（8）齿轮没有周向固定。
