超全!框架、剪力墙结构设计常见问题及要点汇总

结构设计相关知识：框支剪力墙结构设计中应注意的问题（1）框支墙与落地墙的比例。

在地震区，一般要限制框支墙的总榀数不超过全部横墙榀数的50％，也就是说，框支墙占墙体的比例宜控制在1／2以内。

（2）增加落地剪力墙的厚度（但不宜超过原墙厚的2倍），提高落地前力墙与框架柱的强度等级，减少洞口尺寸，控制落地剪力墙的间距不宜大于建筑物宽度的2.5倍；把落地剪力墙组合布置成筒状或工字形等来增加结构底部的总抗侧刚度。

（3）避免在框支楼盖顶处发生刚度急剧突变，为了保证刚度的变化能顺利地传递和转变。

必须对框支楼盖层的设计作特殊的要求，如板厚不宜小于180mm，采用现浇钢筋混凝土且强度等级不宜低于C30，并应采用双向上下配筋、配筋率不宜低于0.25％；楼板的外侧边可利用纵向框架梁或底层外纵墙加强。

楼板开洞位置距外侧边应尽量远一些，在框支墙部位楼板则不宜开洞。

（4）根据建筑使用功能，也可将底层框架扩展为2—3层。

刚度随层高逐渐变化，使刚度逐渐减弱而避免突变。

（5）在框架的上面一层设置设备层，作为刚度的过渡层（即转换层），使结构转换层上下刚度较为接近。

（6）框支梁、柱截面的确定。

框架梁柱是底部大空间部分的重要支承，它主要承受垂直荷载及地震倾覆力矩、其断面尺寸要通过内力分析，从结构强度、稳定和变形等方面确定。

框架梁高度一般可取（1／6—1／8）梁跨，框架柱截面应符合轴压比N/fcbh，N为地震力及竖向荷载作用组合的计算轴力，fc为柱混凝土轴心受压设计强度其他在结构上还有若干措施，如在剪力墙肢端增设暗柱，以及规定一些小配筋率及搭接长度等，其结构加强措施视具体情况酌情处理和采用。

框支剪力墙在竖向布置时为防止刚度突变应采取各种措施，使其大空间底层的层刚度变化率r接近于1，不宜大于2；不宜在地震区单独使用框支剪力墙结构，即需要时可采取框支剪力墙与落地剪力墙协同工作结构体系。

剪力墙结构设计问题及注意事项分析1. 引言1.1 介绍剪力墙结构设计问题及注意事项分析剪力墙是建筑结构中常见的一种承重结构系统，其设计和施工质量直接影响到建筑物的整体安全性和稳定性。

在剪力墙结构设计中存在着一些常见问题和需要注意的事项，需要设计师和施工人员认真对待和解决。

剪力墙结构设计的基本原理是通过墙体的抗剪性能来控制和吸收水平荷载，保证建筑物在地震等外部荷载作用下的稳定性。

在设计过程中，需要考虑墙体的材料、尺寸、连接方式等因素，确保其承受力和变形能力符合设计要求。

剪力墙结构设计中常见的问题包括墙体开裂、墙体厚度不足、墙体连接不牢固等。

这些问题可能会导致结构的稳定性和安全性受到影响，设计师需要及时发现并解决这些问题。

在剪力墙结构设计过程中，需要注意的事项包括考虑建筑物的整体布局、结构的水平和垂直荷载传递路径、墙体与框架结构的配合等。

设计师还需要根据具体项目情况考虑施工工艺、施工材料等因素，确保剪力墙结构设计的实施和施工质量。

关键参数包括剪力墙的高度、墙体材料、墙体厚度、墙体纵横配筋等。

设计师需要根据具体项目情况合理选取这些参数，确保结构的稳定性和安全性。

优化方法包括通过构建模型、进行荷载试算、考虑设计概念等途径来提高剪力墙结构的性能和效率。

剪力墙结构设计中的关键问题和注意事项包括对墙体材料、尺寸、连接等因素的考虑，以及对墙体开裂、厚度不足等常见问题的解决。

未来，剪力墙结构设计的发展趋势将更加注重结构的整体性和可靠性，通过新材料、新工艺等手段提高结构的抗震性能和经济效益。

2. 正文2.1 剪力墙结构设计的基本原理剪力墙结构是建筑工程领域中常用的抗震结构形式，其设计原理是利用墙体的抗剪承载能力来承担建筑在地震作用下的水平荷载，从而保护建筑结构不受破坏。

剪力墙的设计基本原理可以概括为以下几点：1. 概念：剪力墙是建筑结构中的一种墙体，通常位于建筑的核心位置或沿着建筑的周边布置，通过墙体的水平剪力抵抗地震力的作用，使建筑结构保持稳定。

框架剪力墙结构设计要点在现代建筑设计中，框架剪力墙结构因其具备良好的抗震性能、较大的室内空间利用率以及灵活的布局等优点，得到了广泛的应用。

要确保这种结构的安全性、可靠性和经济性，合理的设计至关重要。

以下将详细阐述框架剪力墙结构设计的要点。

一、结构布置1、剪力墙的布置剪力墙应均匀布置在建筑物的周边、楼梯间、电梯间及平面形状变化较大的部位。

这样可以有效地提高结构的抗扭性能和整体稳定性。

同时，剪力墙的长度不宜过长，避免出现单片剪力墙承担过大的水平荷载，导致过早破坏。

2、框架柱的布置框架柱应尽量做到上下贯通，避免在同一楼层出现框架柱截面尺寸和位置的突变。

柱网的布置应满足建筑使用功能的要求，同时要保证结构的受力合理。

3、梁的布置梁的布置应与剪力墙和框架柱协同工作，形成良好的传力体系。

框架梁应尽量避免穿过剪力墙，以免削弱剪力墙的承载能力。

二、抗震设计1、抗震等级的确定根据建筑物所在地区的抗震设防烈度、建筑高度、结构类型等因素，准确确定框架剪力墙结构的抗震等级。

抗震等级的确定直接影响到结构构件的配筋和构造要求。

2、地震作用计算采用合理的计算方法，如底部剪力法、振型分解反应谱法或时程分析法，计算地震作用下结构的内力和位移。

在计算过程中，要考虑扭转效应的影响。

3、抗震构造措施根据抗震等级，对框架柱、剪力墙、框架梁等构件采取相应的抗震构造措施，如加密箍筋、设置约束边缘构件等，以提高结构的延性和耗能能力。

三、荷载取值1、恒载包括结构自重、建筑装修材料重量、固定设备重量等。

在设计过程中，应根据实际情况准确计算恒载的大小。

2、活载按照《建筑结构荷载规范》的规定，合理取值各类活荷载，如楼面活载、屋面活载、风荷载等。

同时，要考虑活载的不利布置对结构内力的影响。

四、结构分析1、模型建立采用合适的结构分析软件，建立准确的框架剪力墙结构计算模型。

在模型中，要正确输入构件的几何尺寸、材料特性、荷载等参数。

2、计算结果分析对结构分析的计算结果进行仔细分析，包括结构的自振周期、位移比、层间位移角、内力分布等。

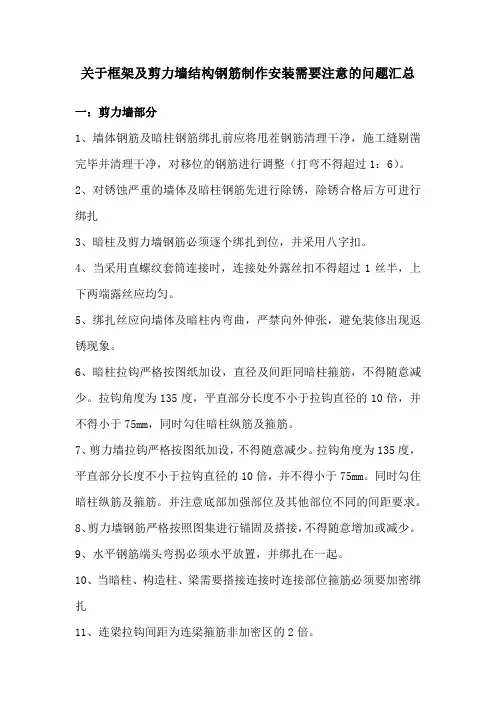

关于框架及剪力墙结构钢筋制作安装需要注意的问题汇总一：剪力墙部分1、墙体钢筋及暗柱钢筋绑扎前应将甩茬钢筋清理干净，施工缝剔凿完毕并清理干净，对移位的钢筋进行调整（打弯不得超过1：6）。

2、对锈蚀严重的墙体及暗柱钢筋先进行除锈，除锈合格后方可进行绑扎3、暗柱及剪力墙钢筋必须逐个绑扎到位，并采用八字扣。

4、当采用直螺纹套筒连接时，连接处外露丝扣不得超过1丝半，上下两端露丝应均匀。

5、绑扎丝应向墙体及暗柱内弯曲，严禁向外伸张，避免装修出现返锈现象。

6、暗柱拉钩严格按图纸加设，直径及间距同暗柱箍筋，不得随意减少。

拉钩角度为135度，平直部分长度不小于拉钩直径的10倍，并不得小于75mm，同时勾住暗柱纵筋及箍筋。

7、剪力墙拉钩严格按图纸加设，不得随意减少。

拉钩角度为135度，平直部分长度不小于拉钩直径的10倍，并不得小于75mm。

同时勾住暗柱纵筋及箍筋。

并注意底部加强部位及其他部位不同的间距要求。

8、剪力墙钢筋严格按照图集进行锚固及搭接，不得随意增加或减少。

9、水平钢筋端头弯拐必须水平放置，并绑扎在一起。

10、当暗柱、构造柱、梁需要搭接连接时连接部位箍筋必须要加密绑扎11、连梁拉钩间距为连梁箍筋非加密区的2倍。

12、阳角处水平钢筋严格参照图集进行施工，宜做大角，角筋应伸过暗柱再进行搭接。

13、水平钢筋尺寸必须进行精密计算，成型长度宜为：墙体构件长度—两侧保护层—两边暗柱纵筋直径—30mm。

14、连梁纵筋长度及锚固尺寸必须符合图集要求，两端对齐，二排钢筋与一排钢筋间距应为30mm.15、当墙体预留洞口大于200mm时，需要进行洞口补强，补强钢筋直径、锚固严格按图纸设计施工。

当洞口大于800mm时，需增设补强暗梁，暗梁箍筋截面为墙宽×400mm。

16、顶层连梁在锚固部位需增加箍筋，箍筋间距不得大于150mm。

17、剪力墙垫块应带有绑扎丝。

加设在水平钢筋上，间距不大于1000mm。

18、剪力墙起步筋离暗柱50mm开始绑扎。

剪力墙结构设计问题及注意事项分析剪力墙结构是一种常见的抗震结构形式，其主要通过在建筑结构中设置一定数量的剪力墙来承受地震力和侧向荷载。

下面将从剪力墙结构设计问题以及注意事项两个方面进行分析。

1. 剪力墙位置的选择：剪力墙应当布置在建筑的侧向刚度较小的部位，以充分发挥其抗震作用。

在设计中需要评估建筑的剪力墙位置，通常会选择在中心位置或边缘位置等。

2. 剪力墙数量的确定：剪力墙数量的确定需要考虑到建筑的整体稳定性和地震力的要求。

一般来说，建筑抗震性能越高，需要设置的剪力墙数量越多。

需要考虑剪力墙之间的间距和布置规律，以确保整体结构的稳定性。

3. 剪力墙的尺寸设计：剪力墙的尺寸设计需要考虑到剪力墙承载地震力的能力。

根据设计规范的要求，可以采用负剪力墙和正剪力墙的组合形式，来满足地震力的要求。

还需要考虑剪力墙的基础设计，以确保剪力墙与地基之间的连接强度和稳定性。

4. 剪力墙与周边结构的连接：剪力墙与周边结构的连接也是设计中需要注意的问题。

通常会采用横梁、竖向拉杆和构造柱等方式来进行连接，以充分发挥剪力墙的抗震功能。

还需要考虑剪力墙与周边结构之间的刚度匹配，以避免局部刚度不足或刚度过高的问题。

1. 地震动力计算：剪力墙结构设计需要进行地震动力计算，以确定地震力对结构的影响。

对于不同的区域和建筑类型，地震动力计算的要求和方法可能会有所不同，需要根据实际情况进行分析和求解。

2. 结构强度设计：剪力墙结构的设计需要考虑到结构的强度，包括材料强度和构造强度等。

在设计中需要选用适当的材料和断面尺寸，以确保结构的强度和稳定性。

3. 结构刚度设计：剪力墙结构的刚度设计也是需要注意的问题。

剪力墙是通过其刚度来承担地震力的，因此需要设计适当的剪力墙刚度和剪力墙与周边结构之间的刚度配合，以确保结构的整体稳定性。

4. 施工过程控制：剪力墙结构的施工过程也需要进行控制，确保其质量和安全性。

包括剪力墙的施工顺序、施工工艺和施工监控等方面，需要严格执行，并及时进行检测和评估。

剪力墙结构设计中遇到的纠结问题8条归纳（解答版）01问题一关于短肢剪力墙抗震等级需要提高一级采用的疑问。

问题描述：《高层建筑混凝土结构技术规程》（JGJ 3-2002 ）7.1.2中第3条提到“抗震设计时，短肢剪力墙的抗震等级应比本规程表4.8.0规定的剪力墙的抗震等级提高一级采用”，但是我翻遍了《高层建筑混凝土结构技术规程》（JGJ 3-2010）中没有提到关于短肢剪力墙需要提高抗震等级的条文？是不是新规范取消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提高抗震等级，送审回复也没要求改。

解答：条文说明7.2.2“短肢剪力墙的抗震等级不再提高，但在第2款中降低了轴压比限值”这个跟老版的高规不同。

02问题二设计上剪力墙连梁是否与有梁板的梁表示在一起？解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连接墙肢与墙肢、墙肢与框架柱的梁。

连梁具有一般跨度较小（通常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特点。

一般在风荷载和地震荷载的作用下，连梁的内力往往很大。

连梁、次梁、框架梁的区分：通常情况框架梁是框架结构中柱与柱之间的梁；次梁就是指两端搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以弯曲变形为主的构件；连梁是以剪切变形为主的构件。

框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传递至墙体。

从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。

03问题三剪力墙钢筋是否要求抗震，能否结合相关规范说一下？解答：剪力墙结构是有抗震等级区别的，但是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，从来没有条文规定剪力墙的钢筋必须满足代E字的钢筋指标（关于“屈屈比”、“屈强比”、“最大拉力下伸长率”）。

楼主若查GB50011-2010不方便，先传个混凝土结构工程施工质量验收规范5.2.2条（强条）的图片，仔细琢磨。

剪力墙结构设计问题及注意事项分析剪力墙结构是一种常见的建筑结构形式，其作用是抵抗建筑结构在发生剪力作用时的变形和破坏。

剪力墙结构在建筑工程中的使用非常广泛，但是在设计过程中也存在一些问题和注意事项需要考虑。

一、问题分析：1. 强度问题：剪力墙结构需要具备足够的抗剪强度，以保证在发生剪力作用时不发生破坏。

在设计过程中需要进行合理的强度计算和抗剪强度验算。

2. 刚度问题：剪力墙对结构的整体刚度起到重要的作用，能够控制结构的变形。

剪力墙的刚度需要满足结构的刚度要求，同时要考虑结构变形的控制。

3. 共振问题：当结构受到外部激励时，可能会产生共振现象，导致结构产生大幅度的振动。

在剪力墙结构设计中，需要对结构的频率进行分析和计算，以避免共振现象的发生。

4. 施工问题：剪力墙结构在施工过程中需要注意各种施工工艺和施工方法，以确保结构的施工质量。

在剪力墙的混凝土浇筑中，需要注意浇筑顺序、振捣工艺等问题。

二、注意事项：1. 剪力墙的布置：剪力墙的合理布置对结构的抗剪性能和整体力学性能有重要影响。

需要根据结构的受力特点和建筑布局进行合理的布置，以保证结构的力学性能。

2. 剪力墙与结构连接：剪力墙与结构的连接点需要满足一定的强度要求，以保证连接的可靠性。

需要选择合适的连接方式，并进行合理的计算和验算。

3. 剪力墙的墙体厚度：剪力墙的墙体厚度需要根据结构的受力和设计要求进行合理确定。

墙体厚度过薄会导致剪力墙的强度不足，墙体厚度过厚会增加结构的自重和成本。

4. 剪力墙的开洞处理：在实际建筑中，剪力墙可能需要进行开洞处理，如安装窗户、门等。

需要对开洞进行合理设计和加强处理，以保证结构的稳定性和安全性。

剪力墙结构设计问题及注意事项包括强度问题、刚度问题、共振问题和施工问题等方面。

在设计过程中需要进行合理的计算和分析，并根据受力特点和设计要求进行合理的布置和处理，以确保剪力墙结构的稳定性和安全性。

剪力墙结构设计问题及注意事项分析
剪力墙是指由竖向的加强墙体和水平的楼板组成的结构形式。

它不仅具有承受垂直荷
载的能力，还能承受地震引起的水平荷载，因此在建筑结构中应用广泛。

但是，如果设计
不当或施工质量不佳，剪力墙结构也可能存在一些问题。

首先，剪力墙设计中需要注意的是墙体的材料和厚度。

墙体的厚度不能过薄，以保证
其承受水平荷载的能力；同时，材料也不能过于脆弱，如钢筋混凝土、砖结构等。

这类材
料在地震时易发生破坏，导致结构崩溃。

其次，剪力墙设计应注意空间布局。

墙体的位置应合理，不要在不同方向上相互平行，否则会导致墙体形成矩形或长方形网格，从而降低结构的刚度和弹性。

此外，剪力墙的布
局也应考虑到结构对称性，以保证结构在地震时能够均匀受力，减少体系的变形。

第三，在剪力墙结构设计中，连接构件的设计也非常重要。

连接件应具有良好的韧性、刚度和强度，以保证墙体与楼板的相互作用能够充分发挥，从而提高整个结构的承载能力
和抗震性能。

最后，剪力墙结构的施工质量也是需要注意的。

墙体和楼板的连接应该严密，墙体的
竖向加固筋要与楼板钢筋外露部分连接，确保整个结构的稳固和牢固。

综上所述，剪力墙作为重要的结构形式，在设计和施工中需要注意多个方面，以确保
其承载能力和抗震性能。

只有通过科学的设计和规范的施工，才能保证建筑物在地震等极
端情况下的稳定和安全。

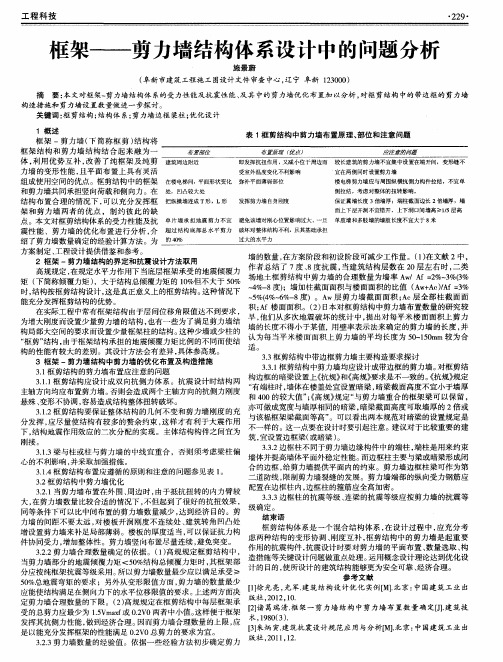

框架—剪力墙结构设计应注意的问题分析框架-剪力墙结构同时具有框架和剪力墙，在结构布置合理的情况下，可以同时发挥两者的优点和互相弥补另一者的缺点。

因此，在高层建筑结构设计中，钢筋混凝土框架剪力墙结构被广泛的应用。

本文结合多年工作经验，对框架-剪力墙结构设计应注意的问题作一些分析。

一、框架-剪力墙结构的特点1、框架-剪力墙结构概述框架-剪力墙结构是指由若干个框架和剪力墙共同作为竖向承重结构的建筑结构体系。

高层建筑中的纯框架结构或纯剪力墙结构，其受力和变形特性不同。

框架结构具有较好的延性，有利于抗震，但侧向刚度不大，在侧向荷载作用下，一般呈剪切型变形，刚度或强度方面均不适合建造高度较大的高层建筑。

剪力墙结构的刚度大，抗弯能力高，在侧向力作用下，一般呈弯曲型变形，但墙的抗剪强度弱于抗弯强度，易出现由于剪切造成的脆性破坏。

框架-剪力墙结构是由两种不同的抗侧力结构组成的新的受力形式，它综合了二者的有点，取长补短，在高层建筑的结构设计中能为建筑使用提供较大的平面空间。

所以无论是震区还是非震区，框剪结构都得到广泛的应用。

2、框架-剪力墙结构的受力與变形特点框架-剪力墙结构中的框架与纯框架结构受力不同；在纯框架结构中，框架所受的剪力是下面大，上面小，顶部为零，控制截面在下部楼层；框架-剪力墙结构中的框架所受到的剪力却是下部为零，下面小，上面大，控制截面变为中部甚至是顶部楼层。

二、框架-剪力墙结构设计应注意的问题1、结构布置（1）框架-剪力墙结构由框架和剪力墙两种结构组成，形式是多样而且是可变的，主要根据建筑平面布局和结构受力需要去灵活处理。

在布置方面一般可采用下列几种形式：①框架和剪力墙（单片墙、联肢墙或较小井筒）分开布置，各成比较独立的抗侧力单元；②在框架的若干跨内嵌入剪力墙，框架相应跨的柱和梁成为该片墙的边框，称为带边框剪力墙；③在单片抗侧力结构内连续分别布置框架和剪力墙，混合组成抗侧力单元等。

当然亦可以是以上几种形式的混合，也不排除根据实际情况采用其他形式。
