南汽C15—3.43/0.49—2型15MW抽汽式汽轮机调节系统说明书南京汽轮电机（集团）有限责任公司目录1 引言2 调节保安系统的主要技术规范3 调节系统的工作原理和系统介绍3.1 基本原理3.2 DEH系统构成3.3 DEH系统功能4 供油系统4.1 低压供油系统4.2 电液驱动器供油系统5 保安系统5.1机械超速保护装置5.2 危急遮断装置及复位装置5.3 电磁保护装置5.4机组的紧急停机6 汽轮机监测仪表系统7 汽轮机主要测量监视信号7.1 测量信号7.2 开关量信号7.3 联锁信号8 调节保安系统的调整与试验8.1汽轮机静止状态下的试验8.2 汽轮机运转状态下的试验8.3 汽轮机静态下调试8.4 汽轮机运行状态下调试9 调节保安部套的主要安装数据9.1 危急遮断器（Z109.31.01）和危急遮断油门（Z109.31.02）安装间隙9.2 汽轮机监测保护装置的安装1 引言本说明书为C15-3.43/0.49-2型抽汽式汽轮机调节保安系统的安装、调试以及日后的使用、维护和检修提供必要的依据。

本说明书分别列出了调节、保安、供油及热工系统的主要技术规范，并对其工作原理、功能、调整与试验、系统各部套的主要安装数据等进行介绍；并简单介绍了汽轮机热工控制系统。

在使用说明书时，还需要随时参考本机组的其他有关文件和图纸，特别是与与调节系统有关的系统总图及相关部套图纸。

3 调节系统的工作原理和系统介绍汽轮机调节系统采用数字电液调节系统（简称DEH），采用DEH系统将比一般液压系统控制精度高，自动化水平大大提高，热电负荷自整性也高，它能实现升速（手动或自动）、配合电气并网、负荷控制（阀位控制或功频控制）、及其他辅助控制，并与DCS通讯，控制参数在线调整和超速保护功能等。

能使汽轮机适应各种工况并长期安全运行。

3.1 基本原理并网前在升速过程中，转速闭环为无差控制，505控制器将测量的机组实际转速和给定转速的偏差信号经软件分析处理及PID运算后，作为给定输入到阀位控制器，并与油动机反馈信号比较后，将其偏差放大成电流信号，来控制电液伺服阀及调节阀开度，从而减少转速偏差，达到转速无差控制，当转速达到3000r/min时，机组可根据需要定速运行，此时DEH可接受自动准同期装置发出的，或运行人员手动操作指令，调整机组实现同步，以便并网。

汽车发电机调节器工作原理
汽车发电机调节器是汽车发电系统中的重要部件，它的主要作用是控制发电机的输出电压，保证车辆电气系统的正常工作。

下面我们来详细了解一下汽车发电机调节器的工作原理。

首先，汽车发电机调节器是如何工作的呢？当汽车的发动机转动时，发电机也会随之转动，产生电能。

发电机调节器通过感应发电机输出的电压，控制发电机的励磁电流，从而调节输出电压的大小。

当汽车电瓶电压较低或者负载较大时，发电机调节器会增加励磁电流，提高输出电压；相反，当电瓶电压较高或者负载较小时，发电机调节器会减小励磁电流，降低输出电压，以保证整个电气系统的稳定工作。

其次，汽车发电机调节器的工作原理是什么呢？发电机调节器主要由电路板、电容器、稳压器、电阻器等部件组成。

当发电机输出的交流电压经过整流后，变成了直流电压，然后通过稳压器控制输出的电压稳定在一定范围内。

同时，电容器起到了滤波作用，使输出的电压更加稳定。

此外，电阻器也起到了一定的调节作用，确保发电机调节器的正常工作。

最后，汽车发电机调节器的工作原理还涉及到一些保护功能。

发电机调节器会监测发电机的工作状态，一旦发现电压过高或过低，就会及时采取措施，避免对整个电气系统造成损害。

同时，发电机
调节器还具有过载保护功能，当负载过大时，会自动减小输出电压，避免发电机过热损坏。

总的来说，汽车发电机调节器通过控制发电机的励磁电流，稳
定输出电压，保证整个电气系统的稳定工作。

它的工作原理主要包
括感应发电机输出电压、调节励磁电流、稳压和保护功能等方面。

了解汽车发电机调节器的工作原理，有助于我们更好地维护和保养
汽车的发电系统，确保车辆的正常使用。

505小汽机转速调节系统简介505小汽机转速调节系统是一种用于控制内燃机负载输出力的设备，它可以根据负载的变化自动调节内燃机的转速以保持其输出力的稳定性。

设备组成该系统由以下几个主要部分组成：内燃机内燃机是整个系统的动力源，它可以通过燃料的燃烧产生动力并驱动其他设备的运转。

对于505小汽机转速调节系统而言，内燃机的输出力稳定性是关键。

调速器调速器是连接内燃机和滑块或其他工作部件的设备，它可以通过控制内燃机的供油量或其他参数来调节内燃机的转速，以调整其输出力。

控制器控制器是一个智能化的设备，它通过实时监测内燃机的输出力、负载变化和调速器的状态等数据来自动控制内燃机的转速，以保持其输出力的稳定性。

控制器也可以设置一些保护功能，例如过载保护、过流保护和过温保护等。

传感器传感器是控制器获取内燃机输出力稳定性和负载变化数据的设备，它可以检测内燃机的转速、负载和温度等参数，并将这些数据传输给控制器进行处理。

信号输出口信号输出口是系统的一个接口，它可以接入其他设备并输出控制信号，以实现协同工作。

例如，信号输出口可以连接液压电子伺服系统，以实现自动化操作。

工作原理505小汽机转速调节系统的工作原理如下：首先，控制器通过传感器检测内燃机的输出力并与设定值进行比较，根据比较结果来自动调节内燃机的转速。

如果输出力太小，则控制器会增加内燃机的供油量或其他参数以增加其输出力；如果输出力太大，则控制器会减少内燃机的供油量或其他参数以减少其输出力。

其次，控制器还可以根据负载变化来自动调节内燃机的转速。

当负载变化时，控制器可以通过传感器获取负载变化数据并相应地调节转速，以保持内燃机供油量和其他参数与负载的需求匹配。

最后，系统还具有一些保护功能，例如当内燃机过载或过热时会自动停机以保护内燃机不受损坏。

应用领域505小汽机转速调节系统主要适用于那些需要内燃机输出力稳定的应用领域，如船舶、发电机组、机床设备、液压系统等。

这些应用领域通常需要内燃机能够长时间运转并以稳定的输出力工作。

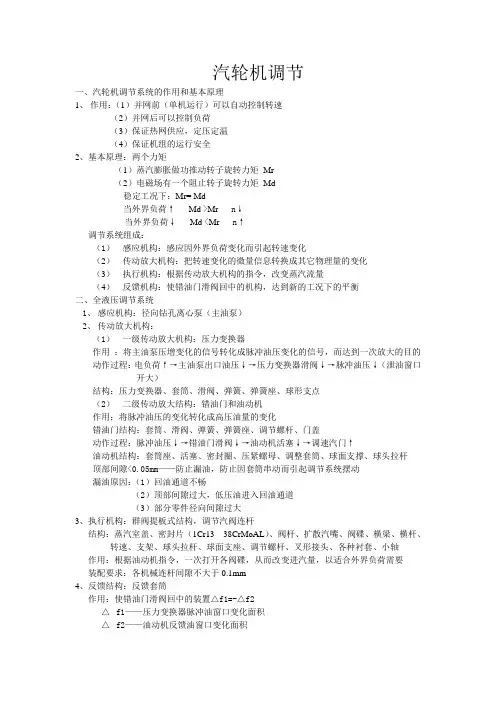

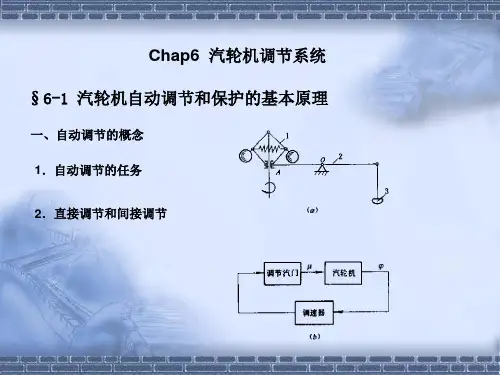

汽轮机调节一、汽轮机调节系统的作用和基本原理1、作用：（1）并网前（单机运行）可以自动控制转速（2）并网后可以控制负荷（3）保证热网供应，定压定温（4）保证机组的运行安全2、基本原理：两个力矩（1）蒸汽膨胀做功推动转子旋转力矩Mr（2）电磁场有一个阻止转子旋转力矩Md稳定工况下：Mr= Md当外界负荷↑Md >Mr n↓当外界负荷↓Md <Mr n↑调节系统组成：（1）感应机构：感应因外界负荷变化而引起转速变化（2）传动放大机构：把转速变化的微量信息转换成其它物理量的变化（3）执行机构：根据传动放大机构的指令，改变蒸汽流量（4）反馈机构：使错油门滑阀回中的机构，达到新的工况下的平衡二、全液压调节系统1、感应机构：径向钻孔离心泵（主油泵）2、传动放大机构：（1）一级传动放大机构：压力变换器作用：将主油泵压增变化的信号转化成脉冲油压变化的信号，而达到一次放大的目的动作过程：电负荷↑→主油泵出口油压↓→压力变换器滑阀↓→脉冲油压↓（泄油窗口开大）结构：压力变换器、套筒、滑阀、弹簧、弹簧座、球形支点（2）二级传动放大结构：错油门和油动机作用：将脉冲油压的变化转化成高压油量的变化错油门结构：套筒、滑阀、弹簧、弹簧座、调节螺杆、门盖动作过程：脉冲油压↓→错油门滑阀↓→油动机活塞↓→调速汽门↑油动机结构：套筒座、活塞、密封圈、压紧螺母、调整套筒、球面支撑、球头拉杆顶部间隙<0.05mm——防止漏油，防止因套筒串动而引起调节系统摆动漏油原因：（1）回油通道不畅（2）顶部间隙过大，低压油进入回油通道（3）部分零件径向间隙过大3、执行机构：群阀提板式结构，调节汽阀连杆结构：蒸汽室盖、密封片（1Cr13 38CrMoAL）、阀杆、扩散汽嘴、阀碟、横梁、横杆、转速、支架、球头拉杆、球面支座、调节螺杆、叉形接头、各种衬套、小轴作用：根据油动机指令，一次打开各阀碟，从而改变进汽量，以适合外界负荷需要装配要求：各机械连杆间隙不大于0.1mm4、反馈结构：反馈套筒作用：使错油门滑阀回中的装置△f1=-△f2△f1——压力变换器脉冲油窗口变化面积△f2——油动机反馈油窗口变化面积当电负荷改变时，调节系统的动作示意图电负荷↑→转速↓→主油泵压增↓→压力变换器滑阀↓→脉冲油窗口开大，脉冲油压下降↓→错油门滑阀下降↓→油动机活塞↓→调节汽阀↑油动机活塞↓→反馈窗口关小（△f1=-△f2）→脉冲油压↑→错油门滑阀回中5、调节系统的静态特性：定义：指在稳定工况下，汽轮机转速n与负荷N之间的对应关系，形成曲线叫静态特性曲线形成：（1）感应机构的静态特性：转速n与主油泵压增△P之间对应关系形成曲线（2）传动放大机构的静态特性：主油泵压增△P与油动机位置的对应关系形成的曲线（3）执行机构的静态特性：油动机位移与负荷之间的对应关系形成的曲线（4）用投影法（四象限坐标法）绘出调节系统静态特性要求：（1）调节汽阀10mm的空行程一定要拉足（2）开启和关闭方向，油动机都有一定的富裕行程关闭方向富裕行程：防止因快速关闭而引起阀碟和扩散汽嘴碰撞而损坏开启方向富裕行程：保证在低参数、高背压（许可值内）低周波的工况小，仍可发出额定功率三、调节汽阀重叠度：当前一调门尚未全开时，第二阀门就要开启，防止负荷突变现象当前一调门阀前压力与阀后压力相差10%时，后一阀开启，重叠度不宜过大或过小重叠度过大：引起局部不等率过小，负荷不稳定，油动机行程小，负荷变化大重叠度过小：引起局部不等率过大，负荷变化大，油动机行程大，负荷变化小四、调节系统的速度变动率：定义：在稳定工况下，空负荷时的转速与满负荷时转速之差与额定转速之比的百分数δ=［（n空-n满）÷n额］×100%国际标准：3%—6% 氢气标准：4.5±0.5%不等率不宜过大或过小；过大会引起机组动态特性不佳，甩负荷时，转速升高过快容易引起危急保安器动作，过小容易引起负荷摆动迟缓率：同一功率下的转速差与额定转速之比的百分数ε=△n÷n额×100%，越小越好迟缓率大的原因：（1）机械连接件间隙过大（2）弹簧对中不良，造成滑阀产生侧向力（3）滑阀与套筒之间摩擦力过大（4）油质不佳（油的清洁度、酸碱度、粘度、温度）（5）油中有水和空气五、同步器作用：可以平移调节系统的静态特性曲线；单机运行时，改变转速，保证供电质量；并列运行时，任意改变负荷，使经济性好的机组多承担一些负荷，保证电厂的经济效益。
