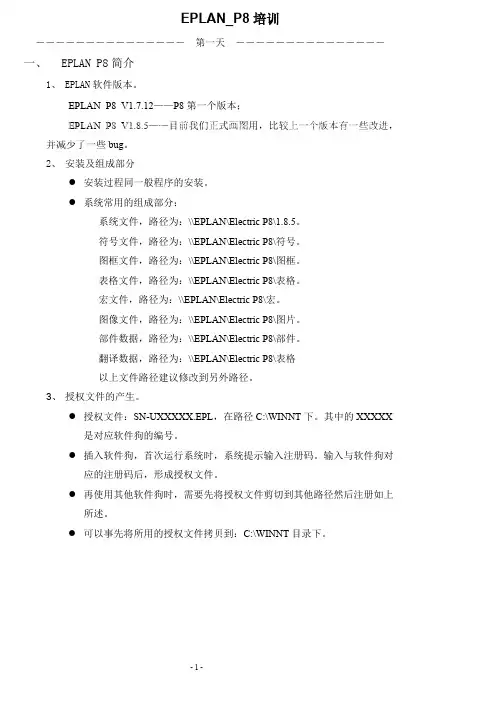

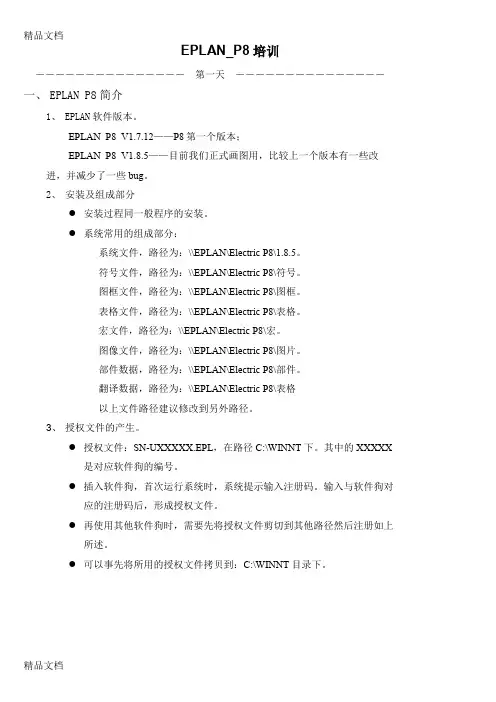

EPLAN_P8培训―――――――――――――――第一天―――――――――――――――一、EPLAN P8简介1、EPLAN软件版本。
EPLAN P8 V1.7.12——P8第一个版本；EPLAN P8 V1.8.5——目前我们正式画图用，比较上一个版本有一些改进，并减少了一些bug。
2、安装及组成部分●安装过程同一般程序的安装。
●系统常用的组成部分：系统文件，路径为：\\EPLAN\Electric P8\1.8.5。
符号文件，路径为：\\EPLAN\Electric P8\符号。
图框文件，路径为：\\EPLAN\Electric P8\图框。
表格文件，路径为：\\EPLAN\Electric P8\表格。
宏文件，路径为：\\EPLAN\Electric P8\宏。
图像文件，路径为：\\EPLAN\Electric P8\图片。
部件数据，路径为：\\EPLAN\Electric P8\部件。
翻译数据，路径为：\\EPLAN\Electric P8\表格以上文件路径建议修改到另外路径。
3、授权文件的产生。
●授权文件：SN-UXXXXX.EPL，在路径C:\WINNT 下。
其中的XXXXX是对应软件狗的编号。
●插入软件狗，首次运行系统时，系统提示输入注册码。
输入与软件狗对应的注册码后，形成授权文件。
●再使用其他软件狗时，需要先将授权文件剪切到其他路径然后注册如上所述。
●可以事先将所用的授权文件拷贝到：C:\WINNT 目录下。
4、首次运行注意事项。
●有的计算机（T43较多）插入软件狗后无法识别，红灯没有点亮。
需要安装驱动。
插入安装盘到光驱，在dos窗口下（运行cmd）进入路径：E:\LMAX\Driver\DONGLE\hldinst。
运行命令：HLDINST –install。
二、首次运行需要做的设置。
1、修改主数据存储路径：选项→设置→用户→管理→目录。
推荐：在D盘另建目录其中包含：表格、部件、翻译、符号、宏、图框几个文件夹。
并修改相应的路径；在D盘另建项目图纸编辑目录，其中包含：项目编辑、备份、CAD、pdf等文件夹，并修改项目和DWG/DXF路径。
注：新装的软件安装路径下的如图框中有两个文件，EPLAN及JUJUMAO。
其中的内容是一样的。
2、修改编辑背景：选项→设置→用户→图形的编辑→常规。
推荐设定：配置——黑色；图形符号——紫色。
注：符号的颜色一般为黄色，当其颜色为紫色时说明已由符号变成了图形，没有属性。
将显示类型，由多线改成图形（符号在原理图中无法修改大小，因此将其改成图形。
此操作是可逆的，图形不会出现在器件清单中，但可以连线）。
3、修改字体：选项→设置→公司→图形的编辑→字体。
设定：字体1——Arial Unicode MS（是office自带的）。
注：如果没有此字体，可以正常编辑切中文可正常显示，但不能导出PDF文件。
4、语言翻译的设置：Eplan P8中可以用一个多语言的对照表，切结合我们让哪种语言的设置，从而实现多语言显示。
选项→设置→用户→翻译→常规。
注：默认第一行是母语，实现方法是将原有的德语，英文，俄语都删掉。
然后依次选择，zh_CN,en_US,es_ES,de_DE等语言。
显示语言可以选择上面的语言之一：zh_CN。
选项→设置→用户→翻译→字典。
5、其它可选设置：选项→设置→用户→显示→用户界面；设定显示属性编号。
注：显示编号是指某个器件的数据的代号。
P8的属性也是文件描述＋编号。
区别于21的属性是按描述排序，P8的是按编号排序。
选项→设置→用户→管理→部件管理；设定部件数据库。
部件数据库是Access表格。
以上设置后，不需要重启EPLAN，即可生效。
三、快速的创建项目。
（1.0 h）1、必要的文件：SFAE_STANDARD.zw1；part_list.zw6；Translate.zw72、运行Eplan P8 并且不要打开任何项目文件。
3、还原项目项目→还原→项目（字典、项目数据）。
选择备份文件，输入项目文件名。
在还原项目的对话框中：首先在存储路径处，选择我们建立的backup文件，在项目中出现**个可以用于还原的项目。
目标目录是我们设置的project_edit我们需要起一个新建项目的名字。
确定后开始还原！相当于21中的恢复。
在project_edit中形成两个文件，其中080122.edb比较大，是一个目录；080122.elk双击即可以打开。
@还原项目后一定要进行以下操作：工具/主数据－同步当前项目，然后将项目主数据全选，箭头选到右面的系统主数据中。
目的是使符号、图框、表格等在本机中同步，否则，若还原项目的图框在本机上没有，要想新建一页等无法在机器上找到图框等。
有时遇到提示“多用户冲突”的bug，我们可以关闭再重启。
EPLAN P8可以多个人共同编辑一份图纸，多用户冲突是为了防止多个人同时修改一页。
4、项目的初始格式设置选项→设置→项目→翻译→常规。
需要设置翻译语言（最上面的为源语言）、显示语言、单语言（可变的）选项→设置→用户→显示→用户界面→显示单位。
选项→设置→项目→设备→PLC；设置PLC-特殊设置为我们需要的格式。
格式是指我们plc显示一般是I/Q，否则默认的是E/A。
――――――――――― Tea Break ――――――――――――四、绘制项目原理图（一）1、图纸的结构和使用定义2、符号的放置电位点和母线连接点P8引入了母线连接点的概念，相当于母排上打的孔。
符号放置和8个变量可以有三种方法放置不同方向的变量：Ctrl＋旋转鼠标；Tab键；放置后，属性中选择变量。
符号属性的显示和编辑方法P8中符号的类别有限，最好不要自己创建符号，可以灵活应用符号宏。
当下进线时，符号可以使用镜像后的符号。
中断点也有8个方向，镜像后是文字的方向在箭头的另外一侧。
中断点关联参考相对于箭头的位置可以在：中断点属性－显示中的属性配置中进行设定。
图形的编辑路径功能文本凡插入点，在路径功能本文的插入点所在的直线上的器件的功能文本都于路径功能文本中的描述相同。
若其中某个器件的功能文本自己修改后，以修改的为主。
但是由路径功能文本定义的属性在双击器件是无法看到，只能在表格式编辑器中显示，同时可以在生成的器件清单中显示。
练习1（exercise 1）注：栅格选择C（4mm）；图框左下方多一个小点点，作为柜内和柜外的分界线。
EPLAN P8的回车：Ctrl＋回车实现。
引入母线连接点概念，插入/盒子/母线连接点。
复制，粘贴时弹出插入模式，其中不更改对应21中的完整复制模式；编号对应21中的在线复制模式。
其中母排的复制一般使用不更改模式。
◎P8中继电器和接触器的线圈和触点先放置哪个都可以，先放置线圈相对容易些。
◎P8中的端子由一种可以两个方向连接的但图上只示意一个方向，用于区分柜内，柜外。
3、项目符号的处理黑盒子的制作和应用注：打开菜单中的插入－盒子－黑盒处的选型如下：可见黑盒中的连接点是黑盒特有的，黑盒可以将其进行编组，同一个黑盒中不能有相同名字的连接点。
符号宏的创建和多变量位置盒子的应用窗口宏的应用一：多符合组成的局部原理图交叉连接线的绘制——P8特有端子的类型和方向线束连接点的使用——P8特有当很多芯电缆的每一芯连接到另一个位置的很多个地方时，为了使图纸看起来更加清晰，我们可以使用线束连接点。
此图中，说明有三芯互换连接。
在菜单栏中的插入－线束连接点中有：直线；角；T连接；十字接头；T连接点分配器。
线束两端的使用角，其余的使用T连接，注意方向。
中间的电缆束是使用十字接头（奇数时用），或使用T连接点分配器。
练习2（exercise 2）黑盒的嵌套——P8特有注意保证内部的黑盒的插入点在外面的黑盒之内。
（1.8版本的不需要）电缆定义：（1）定义一条电缆，在电缆的属性窗口中，写入型号；芯数；截面积大小等信息。
其中截面积的单位是否显示，是在属性－显示中使用<20071>替换<20053>。
在属性－电缆，单位选择来自项目或具体单位，来自项目与选型－设置－项目/连接/属性－截面积单位中设定的一致。
（2）选中电缆与线交叉处，右键属性输入芯数。
插入图片插入超连接文本插入图片及超连接文本使，会提示其中：保留源目录是指每次进行超连接时，系统会自动找到文件的愿路径并打开；复制是指将我们的进行超连接的文件拷贝到我们项目的相应路径下（D:\EPLAN P8\project\edit\study_p8.edb\DOC），建议使用复制方式。
可以连接PDF文件或其他，导出PDF后此连接仍然存在。
练习3（exercise 3）注：P8导航器中可以复选，右键表格编辑器。
可以输入属性，其中功能文本（自动）是由路径功能文本输入。
显示在表格编辑器中的列数可以设定。
――――――――――――――第二天――――――――――――――五、绘制项目原理图（二）。
（2.5 h）1、PLC的绘制PLC放置PLC总览的放置PLC总览我们一般放在页面类型为：总览（交互式）的图页中。
可以看到已放置的PLC点的关联参考。
练习4（exercise 4）2、PLC的制作窗口宏的应用二：PLC的制作注：制作宏，以16DI为例：（1）任意原理图，插入－盒子－PLC盒子，在PLC盒子的对话框中，输入设备标示，铭牌文本，功能文本（16DI 24VDC）。
（2）移动铭牌文本的位置，将PLC盒子的对话框切换到显示，点到铭牌文本处，点击取消固定，此时位置可以修改为（170，-20）。
（3）画一条自由绘图线。
（4）在插入-PLC盒子的下面有PLC数字量，模拟量，输入，输出模块，卡电源，连接点电源（卡电源是只给模块供电的，连接点电源是给回路供电的）（5）放置数字量输入点（16个），当放置卡电源要注意：在功能定义的地方选择正确的卡电源类型。
由于卡电源负M没有地址，我们想使其显示出M，应该在符号地址处输入M，此时M显示的位置同其他的地址显示同排。
原因是：显示中，符号地址同（具有可见的设备标示的）PLC地址是一组，属性跟随PLC地址，当PLC地址没有输入时，依次向下寻找内容。
（6）由于一般IO卡中的端子是插头形式，所以选中所有端子，右键属性，用多线IEC符号中的PLCCCP替换即可。
修改后记得功能数据中的定义修改正确，除M点，其余为数字量连接点输入，M改成开电源负。
（7）全选，右键－创建窗口宏。
（8）创建前八点及后八点同理，只是创建窗口宏时分别选变量B,C。
宏的多变量的应用放置窗口宏的注意事项注：宏地址的更改打开PLC导航器，3、继电器的放置放置继电器例如DC24V继电器，线圈及二极管部分在库中分别存在。
当放置触点时，选中之前放置的线圈，去掉设备标示及连接代号。
继电器触点映像的形式修改练习5（exercise 5）4、拷贝和剪切5、页面宏的创建和放置创建页面宏注意：切掉与外部的联系，内容中断点可以保留。
