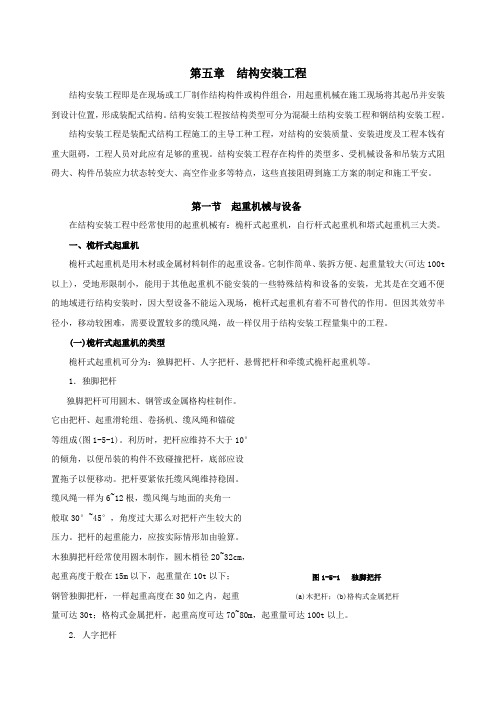

第五章结构安装工程结构安装工程即是在现场或工厂制作结构构件或构件组合，用起重机械在施工现场将其起吊并安装到设计位置，形成装配式结构。
结构安装工程按结构类型可分为混凝土结构安装工程和钢结构安装工程。
结构安装工程是装配式结构工程施工的主导工种工程，对结构的安装质量、安装进度及工程本钱有重大阻碍，工程人员对此应有足够的重视。
结构安装工程存在构件的类型多、受机械设备和吊装方式阻碍大、构件吊装应力状态转变大、高空作业多等特点，这些直接阻碍到施工方案的制定和施工平安。
第一节起重机械与设备在结构安装工程中经常使用的起重机械有：桅杆式起重机，自行杆式起重机和塔式起重机三大类。
一、桅杆式起重机桅杆式起重机是用木材或金属材料制作的起重设备。
它制作简单、装拆方便、起重量较大(可达100t 以上)，受地形限制小，能用于其他起重机不能安装的一些特殊结构和设备的安装，尤其是在交通不便的地域进行结构安装时，因大型设备不能运入现场，桅杆式起重机有着不可替代的作用。
但因其效劳半径小，移动较困难，需要设置较多的缆风绳，故一样仅用于结构安装工程量集中的工程。
(一)桅杆式起重机的类型桅杆式起重机可分为：独脚把杆、人字把杆、悬臂把杆和牵缆式桅杆起重机等。
1．独脚把杆独脚把杆可用圆木、钢管或金属格构柱制作。
它由把杆、起重滑轮组、卷扬机、缆风绳和锚碇等组成(图1-5-1)。
利历时，把杆应维持不大于10°的倾角，以便吊装的构件不致碰撞把杆，底部应设置拖子以便移动。
把杆要紧依托缆风绳维持稳固。
缆风绳一样为6~12根，缆风绳与地面的夹角一般取30°~45°，角度过大那么对把杆产生较大的压力。
把杆的起重能力，应按实际情形加由验算。
木独脚把杆经常使用圆木制作，圆木梢径20~32cm，起重高度于般在15m以下，起重量在10t以下；图1-5-1 独脚把扦钢管独脚把杆，一样起重高度在30如之内，起重 (a)木把杆；(b)格构式金属把杆量可达30t；格构式金属把杆，起重高度可达70~80m，起重量可达100t以上。
