1 同种金属扩散焊模型
此类扩散焊过程可用三个阶段模型来形象的描述：
• 物理接触 • 接触表面激活 • 扩散及形成接头
具体：
• 第一阶段 变形――接触阶段 在温度和压力的作用下，粗糙表面 的微观凸起部位首先接触和变形，在变形中表面吸附层被挤开， 氧化膜被挤碎，表面上各个微观凸起点因塑性变形而被挤平，从 而达到紧密接触的程度，形成金属键连接。其余未接触部分形成 孔洞残留在界面上，较大的可能不会完全消除而成为焊接缺陷。 • 第二阶段 扩散反应――界面推移阶段 包括微孔的消除，通过 原子扩散和再结晶，使得晶界发生迁移，界面上第一阶段留下的 孔洞逐渐变小，继而大部分孔洞在界面上消失，形成了焊缝。 • 第三阶段 均匀化，体积扩散、微孔和界面的消失。原子扩散向 纵身发展，原始界面完全消失，界面上残留的微孔也消失，在界 面处达到冶金连接，接头成分趋向均匀。
5 保护气氛
• 焊接保护气氛的纯度、流量、压力或真空 度、漏气率均会影响扩散焊接头质量。常 用的保护气体使氩气，也可用纯氮，氢气 或氦气。
6母材的物理特性
• 焊接同种材料时应考虑相变和晶体结构方面的特性。 对于具有相变特性的金属，在相变温度附近进行扩散 焊时，使得焊接表面凸起处产生塑性变形所需要的压 力就小很多。金属原子在不同的晶体结构中的扩散速 度相差很大。铁的子扩散在体心立方晶体铁素体中比 在同一温度下的面心立方晶体奥氏体中的扩散速度约 大1000倍。当然扩散速度是一方面，溶解度又是一 个方面。 • 对异类材料的扩散焊还应注意：线膨胀系数不同所产 生的内应力和低熔点共晶和中间金属化合物所带来的 脆性相等影响
物理接触过程
• 物理接触及氧化膜去除
• • • • • 解吸：银铜镍 蒸发升华 溶解 化学反应：还原 表面变形去摸
第4章焊接
2.缝焊
3.对焊
§4-3 摩擦焊和钎焊
苏联的丘季科夫发明了摩擦焊
1.摩擦焊
2.钎焊
钎焊的能源可以是化学反应热，也可以是间接热能。 钎料的液相线温度高于450℃而低于母材金属的熔点
时，称为硬钎焊；低于450℃时，称为软钎焊。
根据热源或加热方法不同钎焊可分为：火焰钎焊、感 应钎焊、炉中钎焊、浸沾钎焊、电阻钎焊等。
软钎焊 盐浴钎焊
火焰钎焊 电阻钎焊
感应钎焊
钎焊接头的强度一般比较低，耐热能力较差。
钎焊可以用于焊接碳钢、不锈钢、高温合金、铝、
铜等金属材料，还可以连接异种金属、金属与非金属
。 适于焊接受载不大或常温下工作的接头，对于精密 的、微型的以及复杂的多钎缝的焊件尤其适用。
§4-4 其他焊接方法
1956年，美国的琼斯发明超声波焊； 50年代末
与焊件强度等级相同的焊条，而不考虑化学成分相
同或相近。 异种结构钢时，按强度等级低的钢种选用焊条。
特殊性能钢种，如不锈钢、耐热钢时，应选用与焊
件化学成分相同或相近的特种焊条。
（2） 按焊件的工况条件选用焊条
承受动载、交变载荷及冲击载荷的结构件，应选用碱性 焊条。 承受静载的结构件时，应选用酸性焊条。 表面带有油、锈、污等难以清理的结构件时，应选用酸 性焊条。 焊接在特殊条件，如在腐蚀介质、高温等条件下工作的 结构件时，应选用特殊用途焊条。
2. 焊条的分类
(1) 按熔渣的化学性质分为两大类 酸性焊条---- 溶渣呈酸性，药皮中含大量SiO2、TiO2、 MnO等氧化物。 碱性焊条---- 熔渣呈碱性，药皮的主要成分为CaCO3 和CaF2。 (2) 按用途可分为十一大类： 碳钢焊条、低合金钢焊条、钼和铬钼耐热钢焊条、 低温钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、 镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊 条、特殊用途焊条。
扩散焊
24
连接压力对接头强度的影响
连接压力较温度和时间对接 头性能的影响相对较小。 当连接压力较小时,被焊材料 表面只有少量微观凸起发生物理 接触 ,且塑性变形小 ,提供的变形 能也很少 ,故焊合率较小 ,接头强 度不高。当压力增加到 0. 05MPa 时, 有效接触面积和变形能力增 加 , 中间层与母材间隙减小 , 界 面原子扩散加快 ,接头强度较高。 但当压力过大时 ,连接的过程中 可能挤出液态的中间层 ,减少了 界面原子的反应与扩散 ,接头强 度反而降低。
第一阶段：变形和交界面形成
接触点
屈服和蠕变
塑性变形
压力持续
接触面积增
大，晶粒间连接。 第二阶段：晶界迁移和微孔的收
缩和消除
第三阶段：体积扩散，微孔消除 和界面消失
7
原子扩散基本规律
(1) 扩散系数
单位时间内经过一定平面的平均粒子数 D=D0exp(E/RT)
D—扩散系数；E—扩散激活能；R—气体常数；
b) 中间层材料应满足条件
容易塑性变形; 含有加速扩散或降低中间层熔点的元素，如硼、被、 硅等; 物理化学性能与母材差异较被焊材料乊间的差异小; 不与母材产生不良的冶金反应，如产生脆性相或不 希望有的共晶相; 不会在接头上引起电化学腐蚀问题。
13
(3) 焊接工艺参数
a)温度
在一定的温度范围内，温度愈高，扩散过程愈快， 所获得的接头强度也高。加热温度受被焊工件和夹具的 高温强度、工件的相变、再结晶等冶金特性所限制，固 相扩散焊温度为0.6~0.8Tm(K)( Tm为母材熔点)。
扩散焊与熔焊、钎焊方法的比较
工艺条件 加热 温度 表面准备 扩散焊 局部、整体 0.5~0.8Tm 严格 熔焊 局部 母材熔点 不严格 钎焊 局部、整体 高于钎料温度 严格 不严格 金属、非金属 弱 轻 取决钎料强度
连接压力对接头强度的影响
连接压力较温度和时间对接 头性能的影响相对较小。 当连接压力较小时,被焊材料 表面只有少量微观凸起发生物理 接触 ,且塑性变形小 ,提供的变形 能也很少 ,故焊合率较小 ,接头强 度不高。当压力增加到 0. 05MPa 时, 有效接触面积和变形能力增 加 , 中间层与母材间隙减小 , 界 面原子扩散加快 ,接头强度较高。 但当压力过大时 ,连接的过程中 可能挤出液态的中间层 ,减少了 界面原子的反应与扩散 ,接头强 度反而降低。
第一阶段：变形和交界面形成
接触点
屈服和蠕变
塑性变形
压力持续
接触面积增
大，晶粒间连接。 第二阶段：晶界迁移和微孔的收
缩和消除
第三阶段：体积扩散，微孔消除 和界面消失
7
原子扩散基本规律
(1) 扩散系数
单位时间内经过一定平面的平均粒子数 D=D0exp(E/RT)
D—扩散系数；E—扩散激活能；R—气体常数；
b) 中间层材料应满足条件
容易塑性变形; 含有加速扩散或降低中间层熔点的元素，如硼、被、 硅等; 物理化学性能与母材差异较被焊材料乊间的差异小; 不与母材产生不良的冶金反应，如产生脆性相或不 希望有的共晶相; 不会在接头上引起电化学腐蚀问题。
13
(3) 焊接工艺参数
a)温度
在一定的温度范围内，温度愈高，扩散过程愈快， 所获得的接头强度也高。加热温度受被焊工件和夹具的 高温强度、工件的相变、再结晶等冶金特性所限制，固 相扩散焊温度为0.6~0.8Tm(K)( Tm为母材熔点)。
扩散焊与熔焊、钎焊方法的比较
工艺条件 加热 温度 表面准备 扩散焊 局部、整体 0.5~0.8Tm 严格 熔焊 局部 母材熔点 不严格 钎焊 局部、整体 高于钎料温度 严格 不严格 金属、非金属 弱 轻 取决钎料强度
扩散焊实验资料
弥散铜/纯铜扩散焊工艺电阻焊时电极要求工作部位等关键之处采用该类高强高导铜合金，其他部位则可采用导电性优良而价格则相对低廉的纯铜来代替，从而降低生产成本。
加热温度、压力、扩散时间是影响扩散焊接头质量的主要因素温度:扩散温度由500℃上升到550℃时，由于温度升高，提高了原子的振动能，有助于Cu原子借助能量起伏而越过势垒进行扩散迁移.同时温度升高.金属内部的空位浓度提高，这也有利于Cu原子的扩散。
但当扩散温度由550℃升高到600℃时，焊缝两侧母材晶粒迅速长大，降低了扩散焊接头的韧性，同时造成焊接接头处的晶界、亚晶界消失，导致接头抗拉强度下降。
因此，选择合适的加热温度对提高扩散焊焊接接头质量十分重要。
(2)保温时间对接头抗拉强度的影响保温时间长，Cu原子的扩散均匀充分;保温时间太短，接头界面两侧的铜原子来不及充分扩散，导致接头界而处出现空隙，焊接接头强度较低。
增加保温时间可以使接头组织更均匀，随着扩散时间的延长，原子扩散得到充分进行，接头强度也随之提高。
但当保温时间延长到一定程度时，对焊接接头强度起不到进一步提高的作用，反而会使扩散焊接头出现晶粒长大，晶界、亚晶界消失现象，同样导致焊接接头的性能下降。
(3)焊接压力对接头抗拉强度的影响焊接压力为15 MPa时，接头界而上的大部分区域结合不够致密，在扫描电镜(SEM)下可以观察到扩散界面过渡区中存在大量孔洞及不连续的夹杂物，这些夹杂物附着在结合界处，造成结合界面的不连续，当焊接压力为25 MPa时，在扫描电镜中观察到2种材料之间结合紧密，无孔洞及夹杂等缺陷。
随着焊接压力的提高.焊接界面上的孔洞逐渐弥合、消除，所得接头组织致密均匀，抗拉强度也较高。
焊接压力对接头性能的影响主要是通过金属的塑性变形表现出来，宏观上看来已经十分光洁与平整的母材表而，微观上是凹凸不平的，适当的焊接压力可以使焊件表而微观凸起部分产生塑性变形后达到紧密接触状态，增大接触而积可以增加原子扩散通道，促进界而区的扩散。
钛合金和不锈钢法兰网扩散焊
特种焊接技术
三.扩散焊与其它常规焊接方法比较
特种焊接技术
五.扩散焊的应用 超音速飞机上各种钛合金构件就是应 用超塑性成形-扩散焊制成的扩散焊的接头 性能可与母材相同。 特别适合于焊接异种金属材料、石墨和 陶瓷等非金属材料、弥散强化的高温合金、 金属基复合材料和多孔性烧结材料等。扩 散焊已广泛用于反应堆燃料元件、蜂窝结 构板、静电加速管、各种叶片、叶轮、冲 模、过滤管和电子元件等的制造。
特种焊接技术
第四章 扩散焊
特种焊接技术
第一节 概述

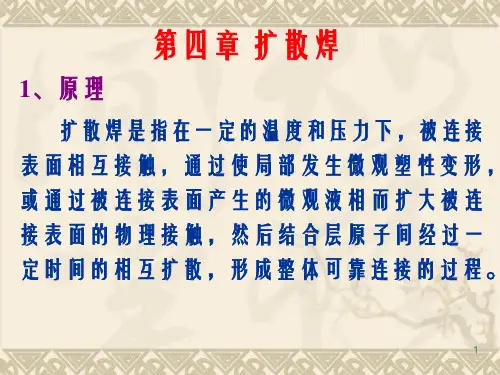

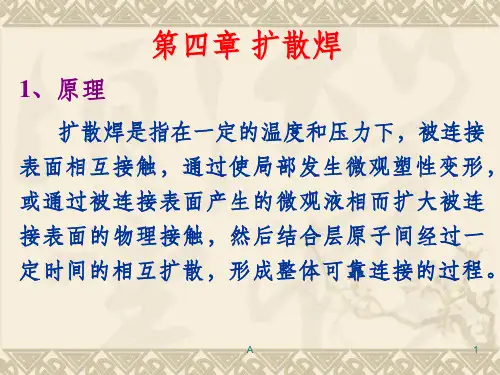

一.扩散焊原理 定义 扩散焊是指将焊件紧密贴合，在一定 气氛、温度和压力下保持一段时间，使接 触面之间的原子相互扩散形成联接的焊接 方法
特种焊接技术
二.扩散焊种类
特种焊接技术 （二）扩散过程
特种焊接技术
B
扩散焊接头材料组合类型 a)同类材料 b)同类材料加中间扩散层 c)不同类材料 d)不同类材料加中间扩散层
特种焊接技术
特种焊接技术
2.压力 施加压力的主要作用是使接合面微观凸 起的部分产生塑性变形，达到紧密接触， 同时促进界面区的扩散，加速再结晶过程。 增加压力能提高接头强度，但过大的压力 会导致工件变形。高压力需要成本较高的 设备和精确的控制。从经济角度考虑，应 选择较低的压力。 采用较高的压力能产生结合强度较好的 接头。对于异种金属扩散焊，采用较大的 压力对减少或防止扩散孔洞有良好作用。 通常扩散焊采用的压力在0.5—50MPa之间。
特种焊接技术
1.表面机械加工 精车、精研、抛光等。 表面处理不仅包括清洗，去除表面膜层(氧化物)， 清除水或有机物表面膜层；还有对金属表面粗糙 度的要求。 2.表面净化处理 化学药剂 a．去除非金属表面膜(通常是氧化物)。 b．部分或全部去除在机械加工时形成的冷作硬化层。 可使用乙醇，、三氯乙烯、丙酮、洗涤剂以及其他 清洁剂。
扩散焊ppt课件
材发生不良冶金反应，如产生脆性相或共晶相。 3）不会在接头处引起电化学腐蚀问题。
16
异种金属特种焊接方法之扩散焊
（2）中间层的选用
• 可采用箔、粉末、镀层、离子溅射和喷涂层等多种形式。 • 厚度一般为几十微米，利于缩短均匀化扩散的时间。 • 过厚的中间层焊后会以层状残留在界面区，影响接头的物理、化学和
• 高温合金中含有Cr、Al等元素，表面氧化膜很稳定，难以去除，焊 前必须严格加工和清理，甚至要求表面镀层后才能进行固相扩散焊 。
33
异种金属特种焊接方法之扩散焊
异种金属材料的扩散焊接
• （一）钢与铝、钛、铜、钼的扩散焊 • （二）铜与铝、钛、镍、钼的扩散焊
34
异种金属特种焊接方法之扩散焊
（一）钢与铝、钛、铜、钼的扩散焊
• 扩散焊接头质量好，其显微组织和性能与母材接近或相同，在焊缝 中不存在熔化焊缺陷，也不存在过热组织和热影响区。
• 焊件精度高、变形小。
6
异种金属特种焊接方法之扩散焊
扩散焊的优点：
• 可以焊接大断面的接头； • 可以焊接结构复杂、接头不易接近以及厚薄相差较大的
工件； • 能对组装件中许多接头同时实施焊接。
扩散焊的分类：
• 根据被焊材料的组合方式和加压方式的不同，扩散焊可以分成
：同种材料扩散焊、异种材料扩散焊、加中间层的扩散焊、过 渡液相扩散焊、超塑性成形扩散焊、热等静压扩散焊 等。
9
异种金属特种焊接方法之扩散焊
3.扩散焊的应用范围
扩散焊应用领域：
• 适宜于焊接特殊材料或特殊结构，这样的材料和结构在 宇航、电子和核工业中应用很多，因而扩散焊在这些工 业部门中的应用很广泛。
7
异种金属特种焊接方法之扩散焊
16
异种金属特种焊接方法之扩散焊
（2）中间层的选用
• 可采用箔、粉末、镀层、离子溅射和喷涂层等多种形式。 • 厚度一般为几十微米，利于缩短均匀化扩散的时间。 • 过厚的中间层焊后会以层状残留在界面区，影响接头的物理、化学和
• 高温合金中含有Cr、Al等元素，表面氧化膜很稳定，难以去除，焊 前必须严格加工和清理，甚至要求表面镀层后才能进行固相扩散焊 。
33
异种金属特种焊接方法之扩散焊
异种金属材料的扩散焊接
• （一）钢与铝、钛、铜、钼的扩散焊 • （二）铜与铝、钛、镍、钼的扩散焊
34
异种金属特种焊接方法之扩散焊
（一）钢与铝、钛、铜、钼的扩散焊
• 扩散焊接头质量好，其显微组织和性能与母材接近或相同，在焊缝 中不存在熔化焊缺陷，也不存在过热组织和热影响区。
• 焊件精度高、变形小。
6
异种金属特种焊接方法之扩散焊
扩散焊的优点：
• 可以焊接大断面的接头； • 可以焊接结构复杂、接头不易接近以及厚薄相差较大的
工件； • 能对组装件中许多接头同时实施焊接。
扩散焊的分类：
• 根据被焊材料的组合方式和加压方式的不同，扩散焊可以分成
：同种材料扩散焊、异种材料扩散焊、加中间层的扩散焊、过 渡液相扩散焊、超塑性成形扩散焊、热等静压扩散焊 等。
9
异种金属特种焊接方法之扩散焊
3.扩散焊的应用范围
扩散焊应用领域：
• 适宜于焊接特殊材料或特殊结构，这样的材料和结构在 宇航、电子和核工业中应用很多，因而扩散焊在这些工 业部门中的应用很广泛。
7
异种金属特种焊接方法之扩散焊
钎焊及扩散焊PPT课件
1、对钎剂的基本要求 ①足够之溶解或破坏表面氧化膜能力； ②钎焊温度范围内表面张力小、粘度低、流动性好、密度低； ③熔点低于钎料合适温度； ④成分及作用稳定（稳定温度≥100℃）； ⑤产物密度低、易排除； ⑥ 无强烈腐蚀作用、无毒性。
-
25
钎剂
钎剂的作用与性能要求： 1）去除氧化膜，为
润湿、铺展创造条件； 2）液态钎剂覆盖母
溶体 化合物 共晶体-
11
钎焊过程的分解
-
12
第3章钎料与钎剂
钎料：能与母材金属无限固溶的合金元素可显著减小界面张力，从而 使钎料的润湿性得到明显的提高，比与母材金属形成金属间化合物的合 金元素好。
钎料的分类与编号 钎料可按下列三种方法进行分类。 按熔点：熔点在450℃以下的称为软钎料，高于450℃的称为硬钎料 （难熔钎料），高于950℃的称高温钎料。 按化学成：不论软硬，根据组成钎料的主要金属元素，相应称为×基 钎料，如Ni基钎料等。 按钎焊工艺性能：自钎性钎料、真空钎料、复合钎料。 钎料按供货要求可制成带、丝、铸条、非晶态箔材、普通箔材、粉末、 环状、膏状、含钎剂芯管材（丝材）、药皮钎料、胶带状钎料等。
⑤钎剂——适当的钎剂有良好作用。
-
10
2.2钎料与母材的相互作用
钎焊时，熔化的钎料在毛细填缝过程中往往 还会与母材发生相互物理化学作用。这些作用 可以归结为两个方面：
⑴母材向钎料的溶解
溶解作用对钎焊的影响：
利——“清理”作用、合金化
弊——化合物（脆）、填缝性变差、熔蚀
⑵钎料组分向母材的扩散
钎料与母材的相互作用可以形成下列组织：固
②反应钎剂 以Zn、Sn等重金属氯化物及提高 活性的K、Na、Li的卤化物组成。
铝用软钎剂在钎焊时均放出有害气体，应注意 通风。
-
25
钎剂
钎剂的作用与性能要求： 1）去除氧化膜，为
润湿、铺展创造条件； 2）液态钎剂覆盖母
溶体 化合物 共晶体-
11
钎焊过程的分解
-
12
第3章钎料与钎剂
钎料：能与母材金属无限固溶的合金元素可显著减小界面张力，从而 使钎料的润湿性得到明显的提高，比与母材金属形成金属间化合物的合 金元素好。
钎料的分类与编号 钎料可按下列三种方法进行分类。 按熔点：熔点在450℃以下的称为软钎料，高于450℃的称为硬钎料 （难熔钎料），高于950℃的称高温钎料。 按化学成：不论软硬，根据组成钎料的主要金属元素，相应称为×基 钎料，如Ni基钎料等。 按钎焊工艺性能：自钎性钎料、真空钎料、复合钎料。 钎料按供货要求可制成带、丝、铸条、非晶态箔材、普通箔材、粉末、 环状、膏状、含钎剂芯管材（丝材）、药皮钎料、胶带状钎料等。
⑤钎剂——适当的钎剂有良好作用。
-
10
2.2钎料与母材的相互作用
钎焊时，熔化的钎料在毛细填缝过程中往往 还会与母材发生相互物理化学作用。这些作用 可以归结为两个方面：
⑴母材向钎料的溶解
溶解作用对钎焊的影响：
利——“清理”作用、合金化
弊——化合物（脆）、填缝性变差、熔蚀
⑵钎料组分向母材的扩散
钎料与母材的相互作用可以形成下列组织：固
②反应钎剂 以Zn、Sn等重金属氯化物及提高 活性的K、Na、Li的卤化物组成。
铝用软钎剂在钎焊时均放出有害气体，应注意 通风。
扩散焊
• （1）扩散焊的接头形式设计 • （2）焊件表面的制备与清理 • （3）中间层材料及选择
2020/4/5
12
异种金属特种焊接方法之 扩散焊
（1）扩散焊的接头形式设计
• 扩散焊接头的形式
比熔化焊类型多，
可进行复杂形状的
接合，如平板、圆
管、中空、T形及蜂
2020/窝4/5 结构均可进行扩
13
异种金属特种焊接方法之 扩散焊
• 过厚的中间层焊后会以层状残留在界面区，影响接 头的物理、化学和力学性能。
• 中间层厚度在30~100μm时，以箔片的形式夹在待
焊接表面间。
2020/4/5
17
异种金属特种焊接方法之 扩散焊
（3）阻焊剂
扩散焊时为了防止压头与焊件或焊件之间某些区域被 扩散焊粘接在一起，需加阻焊剂。
1）熔点或软化点应高于焊接温度；
扩散焊
（3）中间层材料及选择
• 为了促进扩散焊过程的进行，降低扩散焊温度、 时间、压力和提高接头性能，扩散焊时可在待焊 接材料之间插入中间层。
• 中间层材料的特点 • 中间层的选用 • 阻焊剂
2020/4/5
15
异种金属特种焊接方法之 扩散焊
（1）中间层材料的特点
1）容易发生塑性变形；含有加速扩散的元素，如 B、Be、Si等。
2．钢与钛的扩散焊接
• 采用扩散焊方法焊接钢与钛及钛合金时，应 添加中间层或复合填充材料。
• 中间层材料一般是V、Nb、Ta、Mo、Cu等， 复合填充材料有：V+Cu、Cu+Ni、 V+Cu+Ni以及Ta和青铜等。
2020/4/5
37
异种金属特种焊接方法之 扩散焊
3．钢与铜及铜合金扩散焊接
2020/4/5
12
异种金属特种焊接方法之 扩散焊
（1）扩散焊的接头形式设计
• 扩散焊接头的形式
比熔化焊类型多，
可进行复杂形状的
接合，如平板、圆
管、中空、T形及蜂
2020/窝4/5 结构均可进行扩
13
异种金属特种焊接方法之 扩散焊
• 过厚的中间层焊后会以层状残留在界面区，影响接 头的物理、化学和力学性能。
• 中间层厚度在30~100μm时，以箔片的形式夹在待
焊接表面间。
2020/4/5
17
异种金属特种焊接方法之 扩散焊
（3）阻焊剂
扩散焊时为了防止压头与焊件或焊件之间某些区域被 扩散焊粘接在一起，需加阻焊剂。
1）熔点或软化点应高于焊接温度；
扩散焊
（3）中间层材料及选择
• 为了促进扩散焊过程的进行，降低扩散焊温度、 时间、压力和提高接头性能，扩散焊时可在待焊 接材料之间插入中间层。
• 中间层材料的特点 • 中间层的选用 • 阻焊剂
2020/4/5
15
异种金属特种焊接方法之 扩散焊
（1）中间层材料的特点
1）容易发生塑性变形；含有加速扩散的元素，如 B、Be、Si等。
2．钢与钛的扩散焊接
• 采用扩散焊方法焊接钢与钛及钛合金时，应 添加中间层或复合填充材料。
• 中间层材料一般是V、Nb、Ta、Mo、Cu等， 复合填充材料有：V+Cu、Cu+Ni、 V+Cu+Ni以及Ta和青铜等。
2020/4/5
37
异种金属特种焊接方法之 扩散焊
3．钢与铜及铜合金扩散焊接
