发电机转子接地保护整定值调试简单方法

发电机注入式转子一点接地保护一、保护原理保护采用注入直流电源原理，直流电源由装置自产。

因此，在发电机运行及不运行时，均可监视发电机励磁回路的对地绝缘。

该保护动作灵敏、无死区。

考虑到双套化配置方案中，转子接地保护由于保护原理的要求不能双套化，否则会相互影响导致测量失误。

如采用一套运行一套备用方式，需要时应可靠安全地带电切换。

要说明的是：对于励磁系统是可控硅整流系统时，由于励磁电压中有较高的谐波分量（例如ABB公司生产的励磁装置，运行时产生的6次谐波、12次谐波电压远大于直流分量电压），可能影响转子一点接地保护的测量精度。

保护的输入端与转子负极及大轴连接。

保护有两段出口供选用。

其保护逻辑如图一；图一转子一点接地保护逻辑框图二、一般信息注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。

2.52.6投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。

（注：该保护投入时其运行指示灯是亮的。

）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。

2.7参数监视点击进入发电机转子接地保护监视界面，可监视保护整定值，开/合电流，接地电阻计算值等信息。

三、保护动作整定值测试3.1 动作值校正曲线的测定在保护装置端子排接转子电压负极端子与接大轴的端子之间接一电阻箱，使电阻箱的电阻分别为5KΩ、10 KΩ，观察并记录界面上显示的测量电阻值。

要求：显示电阻值清晰稳定，显示电阻与外加电阻之差应小于10%。

模范现场运行工况，接入专用转子一点接地测试装置，在此模拟测试装置的正极和负极之间加入一直流电压，设置接地电阻0KΩ、5KΩ、10 KΩ，设置接地方式负极接地、正极接地，观察界面显示的测量电阻值，要求：显示电阻值清晰稳定，显示电阻与外加电阻之差应小于10%。

如果测量精度不满足，需检查调整硬件，重新测试。

电阻小于整定值时，保护动作，记录动作电阻。

编制：年月日审核：年月日批准：年月日施工单位：（签字）年月日监理单位：（签字）年月日运准部：（签字）年月日工程部：（签字）年月日调试领导小组批准：（签字）年月日一、编制目的为全面检验发电机保护装置的特性，使之满足技术规范的要求，使保证调试工作安全、顺利的进行，特制定本措施。

二、编制依据1 《火电工程调整试运质量检验及评定标准》2 《火力发电厂基本建设工程启动及竣工验收规程》3 厂家技术说明书及图纸4 设计院施工图三、调试的组织与分工1、江苏常熟垃圾焚烧环保发电厂的电气继电保护人员在山东电建三公司专业人员的指导下参与有关工作。

2、生产厂家应到场参与发电机保护的检测与校验。

3、上海外建建设咨询监理有限公司负责技术监督、指导。

四、保护装置概述本工程采用的发电机保护装置型号为DSA－182、DSA－183、DSA－184微机型发电机保护测控装置，由南瑞集团城乡电网自动化公司设计生产。

五、调试应具备的基本条件1、基建方面1) 、所有被调试设备已安装完毕。

2) 、保护屏接线已完成，并经检查无错误。

3) 、现场已清理，无杂物放置。

2、生产方面1)、整个保护装置具备送工作电源的条件。

2)、调试现场具有380/220V交流试验电源。

3) 、调试所需要的仪器、设备、工具三相试验装置一台单项试验仪一台交流电流表一块交流电压表一块数字万用表一块常规及专用工具一套足够的试验测试线六、调试方法与步骤1、通电前检查1 )、全面检查保护的各机械部分应完好无损；拔出所有插件，检查插件上的元件是否有松动及脱焊现象，背部接线是否被扯断。

2)、检查保护装置的铭牌及电气参数是否与设计相符，各插件面板及内部小开关应在正确位置。

3)、各套保护装置的逆变电源工作正常，输入、输出电压符合设计要求。

4)、所有保护在图纸上所标的接地点应可靠接地。

2、装置送电送上直流电源，装置显示无异常。

3、整定值整定按电厂下达定值通知单进行装置定值整定。

4、保护性能调试1)、发电机差动保护CT变比：1000/5，整定值:差动速断定值整定Isd≥4Ie,比率差动启动定值整定Iqd≥0.3Ie.动作对象：全停。

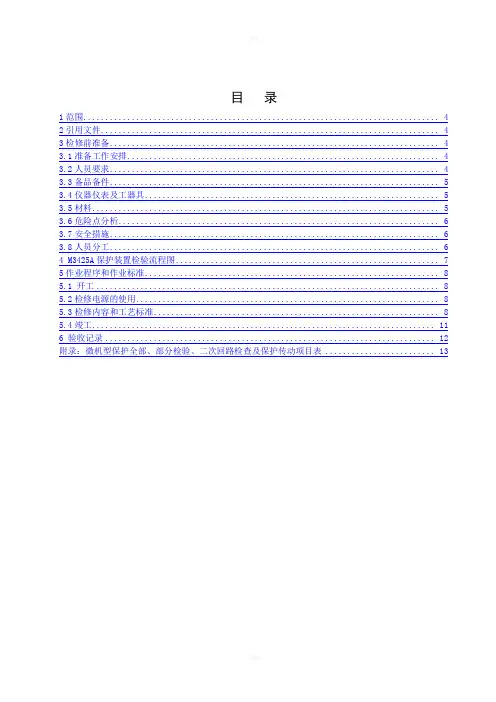

目录1范围 (4)2引用文件 (4)3检修前准备 (4)3.1准备工作安排 (4)3.2人员要求 (4)3.3备品备件 (5)3.4仪器仪表及工器具 (5)3.5材料 (5)3.6危险点分析 (6)3.7安全措施 (6)3.8人员分工 (6)4 M3425A保护装置检验流程图 (7)5作业程序和作业标准 (8)5.1 开工 (8)5.2检修电源的使用 (8)5.3检修内容和工艺标准 (8)5.4竣工 (11)6 验收记录 (12)附录：微机型保护全部、部分检验、二次回路检查及保护传动项目表 (13)#1燃机发电机转子一点接地保护全部校验作业指导书1范围1.1本作业指导书适用于#1燃机发电机转子接地系统的日常维护和定期检验，有关的试验项目和内容及特性指标应符合国标或行业标准的要求。

1.2本作业指导书规定了#1燃机发电机转子接地保护装置的日常维护和定期检验，以其中一套保护装置为例进行编制。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文，如有最新规程规定以最新规程规定为准。

2.1《国家电网公司电力安全工作规程》（变电站及发电厂部分）2.2 GB 7261-2001《继电器及继电保护装置基本试验方法》2.3 GB 14285-93《继电保护和安全自动装置技术规程》2.4 GB/T 15145-2001《微机线路保护装置通用技术条件》2.5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2.6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2.7 DL/T 624-1997《继电保护微机型试验装置技术条件》2.8 M-3425A 发电机保护技术说明书2.9 M-3425A 发电机保护使用说明书2.10 M701F燃气蒸气联合循环机组检修手册3检修前准备3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表及工器具3.5材料3.6危险点分析3.7安全措施3.8人员分工4M3425A保护装置检验流程图5作业程序和作业标准5.1 开工5.2检修电源的使用5.3检修内容和工艺标准6 验收记录附录：微机型保护全部、部分检验、二次回路检查及保护传动项目表. .。

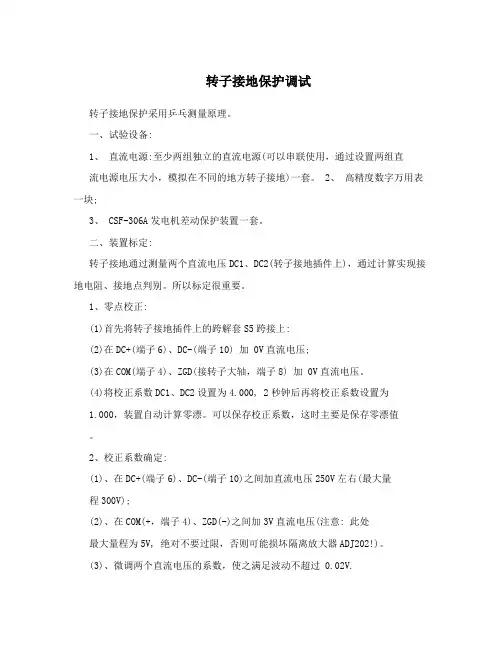

转子接地保护调试转子接地保护采用乒乓测量原理。

一、试验设备:1、直流电源:至少两组独立的直流电源(可以串联使用，通过设置两组直流电源电压大小，模拟在不同的地方转子接地)一套。

2、高精度数字万用表一块;3、 CSF-306A发电机差动保护装置一套。

二、装置标定:转子接地通过测量两个直流电压DC1、DC2(转子接地插件上)，通过计算实现接地电阻、接地点判别。

所以标定很重要。

1、零点校正:(1)首先将转子接地插件上的跨解套S5跨接上:(2)在DC+(端子6)、DC-(端子10) 加 0V直流电压;(3)在COM(端子4)、ZGD(接转子大轴，端子8) 加 0V直流电压。

(4)将校正系数DC1、DC2设置为4.000, 2秒钟后再将校正系数设置为1.000，装置自动计算零漂。

可以保存校正系数，这时主要是保存零漂值。

2、校正系数确定:(1)、在DC+(端子6)、DC-(端子10)之间加直流电压250V左右(最大量程300V);(2)、在COM(+，端子4)、ZGD(-)之间加3V直流电压(注意: 此处最大量程为5V, 绝对不要过限，否则可能损坏隔离放大器ADJ202!)。

(3)、微调两个直流电压的系数，使之满足波动不超过 0.02V.三、转子接地试验1、试验接线及说明:+ - + -V1 V21R16 8 10图1 一点接地接线图(1)、取消S5跨解套。

(2) R1、R2表示两个接地支路。

通过开关或插拔实现接地试验。

(3) 转子接地电阻一般为20—30K。

两点接地位置变化一般不少于0.03(3%)(4) 转子一点高阻接地不配置跳闸出口，动作后弹出报文，并点亮告警灯。

仅转子一点低阻接地、转子两点接地可以出口。

3、转子一点接地:(1) 按图一接好线(断开接地电阻);(2) 转子电压加250(V1+V2)(3) 装置显示电压DC1为加入的电压，DC2应为0V;(4) 投入电阻(模拟转子一点接地)，当满足一点高阻接地电阻时，一点接地高阻保护动作，点亮告警灯。

接地故障保护的设置和整定三近年来，随着我国电力行业的快速发展，电力系统的安全性越来越受到重视。

而接地故障保护是电力系统中的一项重要保护措施。

为了确保电力系统的安全和稳定运行，需要进行接地故障保护的设置和整定。

本文将从接地故障保护的基本原理、接地故障保护的设置和整定三个方面进行论述。

接地故障保护的基本原理接地故障保护是指当电力设备中出现接地故障时，及时保护该设备避免对整个电力系统造成不良影响。

接地故障保护的基本原理是依据故障电流，通过对电流进行检测和比较，保护系统能够自动地隔离故障点，防止故障扩散，保证电力系统的正常运行。

接地故障保护常常使用电动机保护继电器和过流保护继电器等技术进行实现。

当电力设备发生接地故障时，通过检测电流来确定故障的位置，并及时地切断电路，以保护电力设备和整个电力系统。

接地故障保护的设置接地故障保护的设置涉及到接地保护的类型与数量的选择，以及接地故障保护的灵敏度、触发时间等各种参数的设置。

在设置接地故障保护时需要考虑到以下几个方面:1.不同的电力设备对接地故障保护的要求不同，比如发电机、变压器、线路等设备的接地保护类型和数量不同。

2.考虑到安全性和可靠性，需要选择多种接地故障保护，以防止单一故障保护的失效。

3.每个接地故障保护必须有独立的检测和比较装置，以确保故障信号的正确性。

4.需要考虑到灵敏度和触发时间，以确保精确地识别和隔离接地故障。

接地故障保护的整定接地故障保护的整定是指在电力系统中运行过程中，对接地故障保护的灵敏度、触发时间等参数进行调整，以确保故障保护的准确性。

接地故障保护整定时需要考虑到以下几点：1.低灵敏度将导致故障保护的失效，而高灵敏度会引起误动作，因此需要根据电力设备的具体情况找到合适的灵敏度。

2.故障保护的触发时间需要根据不同设备的接地电感、电容和其他特性来决定。

3.还需要考虑到电场分布的不均匀性和故障保护的复杂性等因素，综合考虑进行整定。

4.在整定接地故障保护时，需要与其他保护装置进行协调，确保系统的互动性能。
