【精品】12网络的连接策略

【精品】12网络的连接策略
2.星形结构
由中央节点和通过点到点链路连接到中央节点的各节点所组成 。
优点： · 建网灵活 · 便于集中式控制 · 除中央节点外其它节点发生故障不扩散， 易定位排除 缺点： · 依赖于中央节点
3.环形结构
首尾相连的总线型拓扑结构
优点： 故障排查容易 缺点： 对环路的可靠性依赖性强不易扩充
感谢您的下载观看
对等网可以说是当今最简单的网络，非常适合家庭，校园和小型办公室。它不仅投资少，连接也很容易。
不通过交换机连接的对等网
通过交换机连接的对等网
对等网主要有如下特点：
（1）网络用户较少，一般在20台计算机以内，主要用于中小企业； （2）网络用户都处于同一区域中；（3）安全性能不大好。
各种传输介质特性是不同的，它直接影响通信的质量指标，如：传输速率、通信距离和线路费用等。用户可以根据自己对网络传输的要求和用户的位置情况，选择适合的介质。
1、有线传输介质
（1）双绞线非屏蔽双绞线屏蔽双绞线（2）同轴电缆50Ω、75Ω和同轴电缆（3）光导纤维（又称光缆）
(1)双绞线
如果网络连接的用户数比较少，且要共享的数据、资源不多，用对等网就可以了。对等网采用分散管理的方式，网络中的每台计算机都是同等的，既作为客户机又可作为服务器来工作，计算机能够访问网络中其他用户所提供的资源，也能为网络中其他计算机提供资源。对等网络常被称为工作组(workgroup)。
4.路由器作用:实现不同网络之间的互连.
定义：计算机网络中，网络设备之间的连接方式称为网络拓扑。
主要的网络拓扑结构有总线形结构、星形结构、环形结构、网状形结构等。
四、网络的拓扑结构备
1.总线形结构
特点：由所有节点连接到一条传输介质上

1.2不同的连接策略

1.2不同的连接策略

1.2 不同的连接策略
粤教版高中《信息技术基础》选修
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
2.服务器-客户机网络
客户机：是在服务器-客户机网络中，能够享用服务器所提供的计 算机终端。
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
3.网络的传输介质
（1）有线传输介质： 双绞线：双绞线可分为屏蔽双绞线和非屏蔽双绞线，主要应用于10Mbps和 100Mbps局域网中，应用长度一般为100米。
（2）无线传输介质
微波通信：常用于电视信号、电话等无线通信设备 红外通信：电视机、空调的遥控器等 蓝牙：可应用于手机、笔记本、相机等，限于10米以 内 无线光通信技术：利用激光束作为信道在空间进行传 输
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
小结：
1. 用户数量较少且集中一般选用对等网，用户数量多且较分散选 用服务器-客户机网络 2. 选用计算机网络传输介质时，短距离（100m内）选用双绞线， 公用天线电视系统选用同轴电缆，远距离选用光纤
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
同轴电缆：公用天线电视系统中的标准电缆
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
光缆（光纤）：6-8km距离内基本没有损耗，抗干扰能力强，光纤的传输速率达到 1000Mbps以上，通信容量大
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
网络技术应用
INFORMATION TECHNOLOGY
1.2 不同的连接策略
粤教版高中《信息技术基础》选修

1.2不同的连接策略

1.2不同的连接策略
实践材料：有三台电脑，为了能实现共 同上网和资源共享，准备组建一个家庭 局域网。
核心交换机 交换机
路由器 防火墙 计算机 服务器
光纤
双绞线
速率 10-1000Mb/s 10Mb/s 300-450MHz 几十 Gbps <50MHz 4-6GHz 500MHz
传输距离 几十 kM 3kM 内 100kM 30kM up 全球 几百 kM
18000kM 很好
与 距 离 远程通信 无关
3、网络中常用连接设备介绍
4、网络4种拓扑结构介绍
1.2 不同的连接策略
1、网络类型对比 2、网络传输介质性能对比 3、网络中常用连接设备介绍 4、网络4种拓扑结构介绍 5、组建网络的步骤。
1、网络类型对比
• 在对等网中，所有计算机都处于更加平等 的地位，一台计算机既可以向其他计算机 提供相应的文件和打印共享服务，又可以 作为客户机去访问其他计算机提供的共享 资源。 • 对等网中每一台计算机可以同时提供服务 器和客户端的功能。 • 服务器-客户机网络可以提供组建大型网络 的能力，能向用户提供更大量的资源和网 络服务。
（1）总线（bus）型拓扑结构
(2)星型（star）拓扑结构
(3)环型(ring)拓扑结构
5、组建网络的步骤。 （1）确定网络组建方案，绘制网络拓 扑图 （2）计算机操作 的安装与配置 （3）硬件的准备与安装 （4）网络协议的选择与安装 （5）授权网络资源共享
6、学习任务：为课前要组建的局域 网绘制拓扑图。
1.2 不同的连接策略

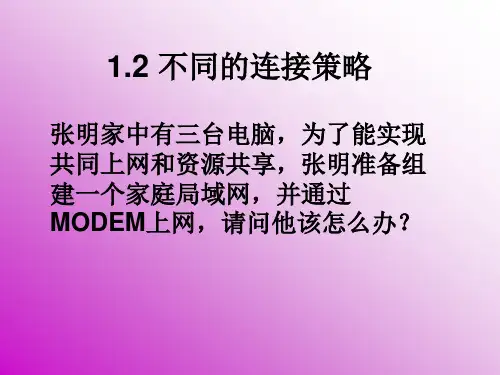

张明家中有三台电脑，为了能实现 共同上网和资源共享，张明准备组 建一个家庭局域网，并通过 MODEM上网，请问他该怎么办？
1.2 不同的连接策略

1-2不同的连接策略课件高中信息技术粤教版选修3

1-2不同的连接策略课件高中信息技术粤教版选修3

A、中继器
B、交换机
C、路由器
（6）在下列传输介质中，传输速率最快的是（ ）
D、电话
A、同轴电缆
B、光缆
C、微波
（7）下列不属于网络传输介质的是（ ）
A、双绞线
B、网卡
C、同轴电缆
D、双绞线 D、光缆
（8）能把两个或两个以上的单个网络互相连接成为互联网络的连接器设
备的是（
）
A、路由器
B、集线器
C、交换机
阳
3
•。
二
一 根据需求选择合适的网络规模
了解不同的网络传输介质特性
三 • 到交换机，路由器等网络连接设备的功能 四 掌握网络拓扑的选择方法
阳
4
解决问题一： 选择什么样的组网模式
网络连接的方式：根据网络连接的用户数量，计算机 的数量和这些用户所要求提供的服务等要求，网络连 接通常有两种
• 对等网（Peer-to-Peer） 优点：成本低、实现方便pc互相提供资源，不需要专用服务器。 缺点：负载大，数据备份困难，密码较大。
3、环形
优点：由于每个节点都同时与两个方向的各一个节点相连接，此路不能彼路 通，因此环形具有天然的容错性。
缺点：当环形的节点过多时，势必影响信息传输速率，使网络的响应时间 延长；环路是封闭的，不不便于扩充，可靠性低，一个节点故障，将会造 成全网瘫痪；维护难，对分支节点故障定位较难。。
结构图：
阳
11
解决问题四： 选择什么样的拓扑结构？
网络拓扑：计算机网络中，网络设备之间的连接方式称为网络拓扑。
4、网状结构
网络任一节点，一般都至少有两条链路点与其他节点相连，即没有一个自然的中 心，数据流向也没有固定的方式，这种网络的控制往往是分布的，所以又叫分布 式网络

1.2不同的连接策略

1.2不同的连接策略

四、网络的拓扑结构
1.2 不同的连接策略
一、根据需求选择网络
• 问题：假如你希望与邻居好友的计算机连接起来， 能够共享彼此的文件与打印机，并可以联网打游 戏，请问你如何组网？ • 需求分析： • 计算机数量？ • 实现服务？ • 组网距离？速度？
• 介质？设备？协议？
网络类型
优点 类型 对等网 每台计算机能同时提 (workgroup) 供和使用资源；无须 服务器 服务器 (Server) --客户机 (Client) 对资源集中控制，使 用户更容易找到资源 缺点 负载大；备份 困难 密码多 需要有专门服 务器及网络操 作系统（造价 高）
安装 难易度
适用场合
容易安装和管理，需使用 RJ-45连接器。
100M内
• 思考： 我校电脑二室的网络中用到了哪几种 传输介质？我校的校园网用到哪些传输介 质？
三、网络中的连接设备
• （1）网内连接设备； （2）网间连接设备。
• 网内连接设备主要有网卡、集线器、交换机及中继器等。网间连接设 备主要有网桥、路由器及网关等。同时随着无线局域网产品技术的不 断成熟，基于802.11系列标准的无线局域网连接设备也开始出现。
• 讨论： 我校电脑二室采用的是哪一种网络连 接？
二、网络传输介质
超5类双/155Mbps以上 相对便宜
10Mbps/100Mbps 相对便宜 容易安装和管理，需使用BNC 连接器件，线两端需要使用 终结器件并有良好接地 500M内
1000Mbps以上 昂贵 比较复杂和精细，需 使用光纤连接器件和 光电转换器件 可达20公里以上

1.2不同的连接策略

1.2不同的连接策略

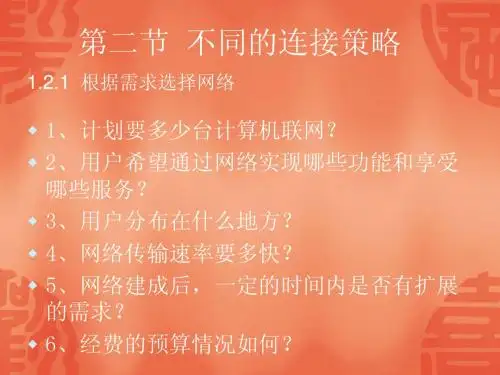

第二节 不同的连接策略
1.2.1 根据需求选择网络
1、计划要多少台计算机联网？
2、用户希望通过网络实现哪些功能和享受
哪些服务？ 3、用户分布在什么地方？ 4、网络传输速率要多快？ 5、网络建成后，一定的时间内是否有扩展 的需求？ 6、经费的预算情况如何？
网络连接的方式
根据网络连接的用户数和这些用户所要求提供的服务要求， 网络连接通常有两种：对等网和服务器-客户机网络。 1.对等网 在计算机网络中，倘若每台计算机的地位平等，都可以 平等地使用其他计算机内部的资源，这种网称对等网。 2.客户机－服务器（C/S）网络 如果网络所连接的计算机较多，就需要考虑专门设立一个计 算机来存储和管理需要共享的资源，这台计算机被称为服务 器，其他的计算机称为客户机，客户机里硬盘的资源就不必 与他人共享。 如果想与某人共享一份文件，就先把文件从客户机拷贝 到服务器上，或者一开始就把文件安装在服务器上，这样其 他客户机上的用户能访问到这份文件。这种网络称为客户机/ 服务器（Client/Server）网络。
3、有中央节点控制的拓扑结构是( B ) A总线形结构 B星形结构 C环形结构 D网形结构
无线电波 激光
1.2.2网络中的连接设备
中继器
主要用途：完成信号的复制、调整和 放大功能，以此来延长网络的长度
集线器
主要用途： 共享传输介质，常 作为局域网的中心节点， 数据广播出去
交换机
主要用途：接收和存储某端口上的 数据包，处理后传送到目的端口
路由器
主要用途：实现不同网络之间的互连
1.2.4 网络的拓扑结构
总线形结构 信道只能为一个站点（同一时刻）所用：信道独 占（碰撞、退回）节点多，冲突多。 优点：①线路少 ②结构简单 ③易于扩充 缺点：①距离有限<180M，（太长信号不可靠）

1.2_不同的连接策略

1.2_不同的连接策略
二、网络连接的传输介质
根据不同的连接器，网络接口适配器（俗称“网卡”）也 不同。
网卡－RJ45连接器
网卡－BNC连接器
网卡－光纤尾线接头
无线传输介质主要有：微波、红外线、蓝牙、无线电等。
组网解决的问题3：选择什么连接设备？
三、网络中的连接设备
网内连接设备主要有网卡、集线器、交换机及中继器等。网间连接设 备主要有网桥、路由器及网关等。同时随着无线局域网产品技术的不断成 熟，基于802.11系列标准的无线局域网连接设备也开始出现。
A.双绞线
B.超五类双绞线 C.电磁波
D.光缆

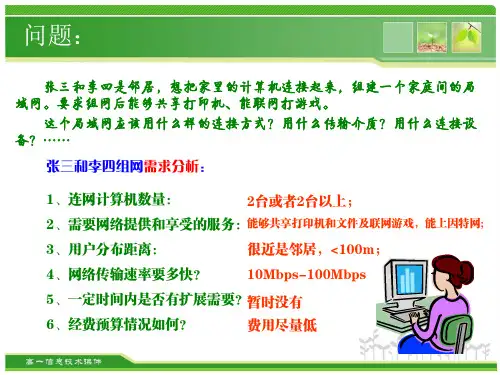

问题：
张三和李四是邻居，想把家里的计算机连接起来，组建一个家庭间的局 域网。要求组网后能够共享打印机、能联网打游戏。
这个局域网应该用什么样的连接方式？用什么传输介质？用什么连接设 备？……
张三和李四组网需求分析：
1、连网计算机数量：
2台或者2台以上；
2、需要网络提供和享受的服务：能够共享打印机和文件及联网游戏，能上因特网;
中继器
集线器
交换机
路由器
图 片
功 能
对接收信号进行 再生和发送，从 而增加信号传输
的距离
交换信息，将接 收到的数据广播
到所有端口
接收与存储某端口 上的数据包，经处 理后，将数据包直 接传送到目的端口
实现不同网络之间的互 连，选择信息传输的线
路
特 点
安装简单,使用 方便几乎不需要
维护
数据传输率低
网络易堵塞，有 安全隐患
络传输设备的功能 掌握网络拓扑的选择方法
组网解决的问题1：选择什么组网模式？
一、网络连接的方式
根据网络连接的用户数量、计算机数量和这些用户所要 求提供的服务等要求，网络连接通常有两种：

12不同的连接策略

12不同的连接策略
1.对等网
2.服务器—客户机网络
1.对等网(peer-to-peer networking)
所谓对等网就是：在网络中，计算机是同等的，计算机能够访问网络 中其他用户所提供的资源，也能为网络中其他计算机提供资源。对等网络 常被称为工作组(workgroup)。
如果网络连接的用户数比较少，且要共享的数据、资源不多，用对等网就 可以了。
1.2 不同的连接策略
问题：
李明想把家里的计算机和邻居家的计算机 连接起来，组建一个家庭间的局域网。要求组 网后能够共享打印机、能联网打游戏。
这个局域网应该用什么样的连接方式？用 什么传输介质？用什么连接设备？……
一、网络连接的方式
根据网络连接的用户数量、计算机数量和 这些用户所要求提供的服务等要求，网络连接 通常有两种：
对等网的优缺点
优点： （1）网络构建的成本较低、实现方便。 （2）不必额外购买专用的服务器主机。
缺点： （1）在资源共享的过程中，提供共享资源的计算机负担会 增加。 （2）没有集中共享文件的地方，数据备份比较困难。由于 资源不集中，用户查找自己所需要的资源难度会增加。 （3）不同的计算机依靠不同的密码保护自己的资源，用户 要访问网络资源需要记住大量的密码。
总线形结构采用单线传输（或称总线）作为公共 的传输通道，所有的节点都通过相应的硬件接口直接 连到总线上，总线两端安装了终结器。任何一个节点 发送的信息都可以沿着总线向两个方向传输，而且传 输的任何信息都可以被所有连接到总线上的节点接收 到。
2.星形结构：
星形结构要求网络有中央节点，网络中的 所有端节点都有各自的专用线路拉入中央节点， 形成辐射形网络构型，各节点之间必须经过中 央节点才能互相通信。
网卡－RJ45连接器

不同的连接策略PPT课件

不同的连接策略PPT课件
h1
输出电信号
多模 MMF
波长 : 850,1300 nm
多束光线以不同的反射角传播
h2 h1
光纤的直径减小 到一个光波波长
单模 SMF
单束光线沿直线传播
波长: 1300,1550 nm
2021/5/8
光纤传送模式：MMF、SMF
13
（4）无线通信与卫星通信
1.无线通信 2.微波通信 3.红外线通信 4.卫星通信 5.蓝牙技术（Bluetooth） 6.激光
蓝牙的指定范围是10 m，在加入额外的功率放大器后，可以将距离扩 展到100 m。辅助的基带硬件可以支持4个或者更多的语音信道。
蓝牙技术提供低价、大容量的语音和数据网络，最高数据传输速率为 723.2kbit/s。
蓝牙技术使用快速跳频(1 6ቤተ መጻሕፍቲ ባይዱ0跳/s)避免干扰，在干扰下，使用短数据 帧来尽可能增大容量。
蓝牙技术支持单点和多点连接，可采用无线方式将若干蓝牙设备连成 一个微波网，多个微波网又可互连称特殊分散网，形成灵活的多重微 波网的拓扑结构，从而实现各类设备之间的快速通信。
任一蓝牙设备，都可根据IEEE 802标准得到一个唯一的48 bit的地址 码，保证完成通信过程中设备的鉴权和通信的保密安全。
地面站之间的直视线路 微波传送塔
2021/5/8
地球
16
地球同步卫星
36,000 公里
2021/5/8
地球
与地面站相对固定位置 使用3个卫星覆盖全球 传输距离远 传输延迟时间长
17
蓝牙技术
蓝牙(Bluetooth)技术是一种短距的无线通讯技术，工作在2.4 GHz ISM频段，其面向移动设备间的小范围连接，通过统一的短距离无线 链路，在各种数字设备间实现灵活、安全、低成本、小功耗的话音以 及数据通信。主要技术特点如下：

12不同的连接策略00课件

12不同的连接策略00课件

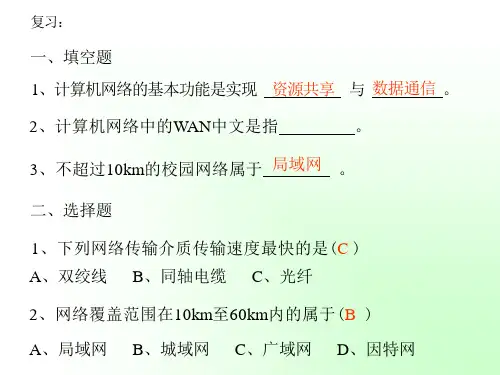

复习：
一、填空题 1、计算机网络的基本功能是实现 资源共享 与 数据通信 。
2、计算机网络中的WAN中文是指
。
3、不超过10km的校园网络属于 局域网 。
二、选择题
1、下列网络传输介质传输速度最快的是(C ) A、双绞线 B、同轴电缆 C、光纤
2、网络覆盖范围在10km至60km内的属于(B ) A、局域网 B、城域网 C、广域网 D、因特网
• 同轴电缆结构示意图
同轴电缆结构示意图
(3)光纤的主要特性
光导纤维结构与原理示意图
常用传输媒体的比较
1.2.3 网络中的连接设备
如何组网：
如果两台计算机在同一房间里，怎样 才能使它们连接起来？
两台不同地点的计算机呢？ 三台或三台以上的计算机呢？
中继器
BACK
集线器
BACK
路由器
BACK
A.星形拓扑 B.总线拓扑 C.环形拓扑 D.树形拓扑
8、 属于集中控制方式的网络拓扑结构是( A ) A. 星形结构 B. 环形结构 C. 总线结构 D. 树形结构
9、以下设备，哪一项不是网络连接设备：( D ) A交换机 B集线器 C路由器 D视频采集卡
10、计算机网络中常见的传输介质是：( D )
的网络，一般应选择(B )传输介质。
A、光缆 B、双绞线 C、同轴电缆 D、电话线
3、下列传输介质中能够实现近距离与多种设备迅速互连的是( C )
A、微波 B、红外线
C、蓝牙技术 D、激光
4、网络中的所有的端节点都有各自的专用线路接入中央接点，形
成辐射网络构型属于(B )结构。
A、总线形 B、星形 C、环形 D、网状形
2、服务器—客户机网络(server-client networking)

12不同的连接策略(二)

12不同的连接策略(二)

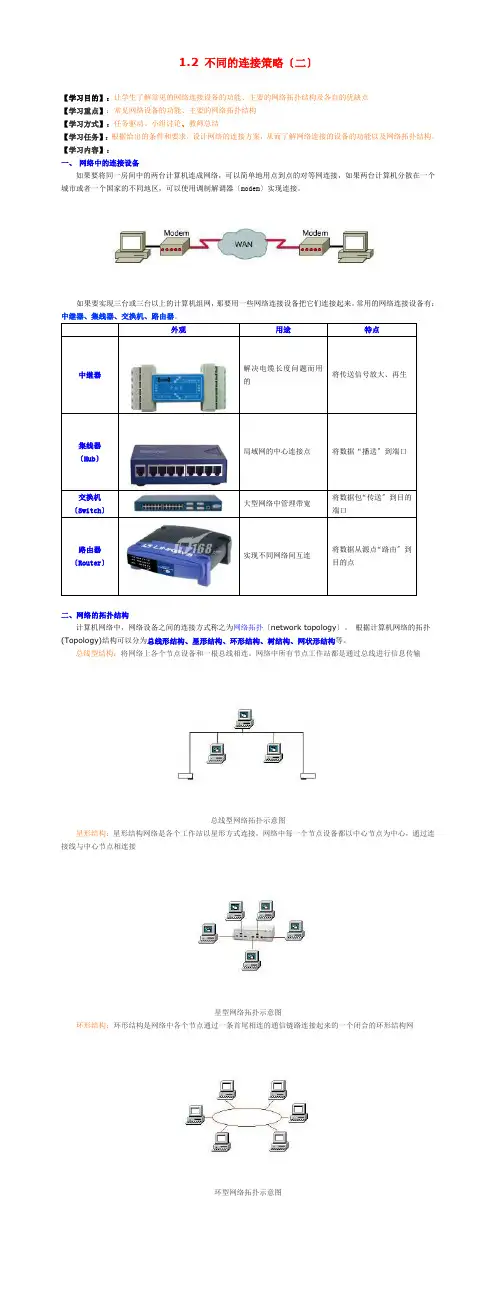

1.2 不同的连接策略〔二〕【学习目的】：让学生了解常见的网络连接设备的功能、主要的网络拓扑结构及各自的优缺点【学习重点】：常见网络设备的功能、主要的网络拓扑结构【学习方式】：任务驱动、小组讨论、教师总结【学习任务】：根据给出的条件和要求，设计网络的连接方案，从而了解网络连接的设备的功能以及网络拓扑结构。

【学习内容】：一、网络中的连接设备如果要将同一房间中的两台计算机连成网络，可以简单地用点到点的对等网连接，如果两台计算机分散在一个城市或者一个国家的不同地区，可以使用调制解调器〔modem〕实现连接。

如果要实现三台或三台以上的计算机组网，那要用一些网络连接设备把它们连接起来。

常用的网络连接设备有：中继器、集线器、交换机、路由器。

外观用途特点中继器解决电缆长度问题而用的将传送信号放大、再生集线器〔Hub〕局域网的中心连接点将数据“播送〞到端口交换机〔Switch〕大型网络中管理带宽将数据包“传送〞到目的端口路由器〔Router〕实现不同网络间互连将数据从源点“路由〞到目的点二、网络的拓扑结构计算机网络中，网络设备之间的连接方式称之为网络拓扑〔network topology〕。

根据计算机网络的拓扑(Topology)结构可以分为总线形结构、星形结构、环形结构、树结构、网状形结构等。

总线型结构：将网络上各个节点设备和一根总线相连。

网络中所有节点工作站都是通过总线进行信息传输总线型网络拓扑示意图星形结构：星形结构网络是各个工作站以星形方式连接，网络中每一个节点设备都以中心节点为中心，通过连接线与中心节点相连接星型网络拓扑示意图环形结构：环形结构是网络中各个节点通过一条首尾相连的通信链路连接起来的一个闭合的环形结构网环型网络拓扑示意图。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

地面站之间的直视线路 微波传送塔
地球
卫星微波通信
36,000 公里
地球
与地面站相对固定位置 使用3个卫星覆盖全球 传输距离远 传输延迟时间长
2.无线传输介质
(2)红外线 红外线通讯是一种廉价、近距 离、无线、低功能、保密性强的通讯方式。
3)蓝牙(Bluetooth)通讯技术能在有效通讯半径范围内 （一般不超过10米）实现单点对多点的无线数据和 声音传输。
3.交换机
交换机是一种用于大型网络中管理带宽的互连设备。交换机接收 与存储某端口上的数据包，经处理后，将数据包传送到目的端口， 而不是广播到所有端口。使用交换机提高了网络的实际传输效率， 数据传输安全性得到了提高。
4.路由器
路由器的主要用途是实现不同网络之间的互连。路 由器综合使用了硬件和软件，将数据从源点“路由” 到目的点，即为数据指明从源点到目的点的一条该走 的道路。
常用传输媒体的比较
传输媒体 双绞线 50同轴电缆
75同轴电缆
光纤 短波 地面微波接力
速率 10-1000Mb/s 10Mb/s
300-450MHz
几十 Gbps <50MHz 4-6GHz
传输距离
性能(抗 干扰性)
几十 kM 可以
3kM 内 较好
100kM 较好
30kM up 很好
全球
较差
价格
应用
1.对等网
2.服务器—客户机网络
1.对等网(peer-to-peer networking)
所谓对等网就是：在网络中，计算机是同等的，计算机能够访问网络 中其他用户所提供的资源，也能为网络中其他计算机提供资源。对等网络 常被称为工作组(workgroup)。
如果网络连接的用户数比较少，且要共享的数据、资源不多，用对等网就 可以了。
1.2 不同的连接策略
问题：
李明想把家里的计算机和邻居家的计算机 连接起来，组建一个家庭间的局域网。要求组 网后能够共享打印机、能联网打游戏。
这个局域网应该用什么样的连接方式？用 什么传输介质？用什么连接设备的用户数量、计算机数量和 这些用户所要求提供的服务等要求，网络连接 通常有两种：
网卡－RJ45连接器
网卡－BNC连接器
网卡－光纤尾线接头
2.无线传输介质
无线传输介质包括微波、红外线、无线电 波、激光等。
(1)微波：就是频率较高的电磁波。微波在空间主要是直线传播。
微波通信有两种主要的通信方式：地面微波通信和卫星微波通信。
地面微波通信
两个地面站之间传送 距离：50 -100 km 速率低，几百kb/s
对等网的优缺点
优点： （1）网络构建的成本较低、实现方便。 （2）不必额外购买专用的服务器主机。
缺点： （1）在资源共享的过程中，提供共享资源的计算机负担会 增加。 （2）没有集中共享文件的地方，数据备份比较困难。由于 资源不集中，用户查找自己所需要的资源难度会增加。 （3）不同的计算机依靠不同的密码保护自己的资源，用户 要访问网络资源需要记住大量的密码。
各种传输介质特性是不同的，它直接影响通信的质量 指标，如：传输速率、通信距离和线路费用等。用户可以 根据自己对网络传输的要求和用户的位置情况，选择适合 的介质。
1.有线传输介质
(1)双绞线 (2)同轴电缆 (3)光缆（光导纤维）
(1)双绞线
可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)
非屏蔽双绞线(UTP)
低
模拟/数字传输
略 高 于 基带数字信号
双绞线
较高 模拟传输电视、
数据及音频
较高 远距离传输
较低 远程低速通信
几百 kM 好
中等 远程通信
卫星
500MHz
18000kM 很好
与 距 离 远程通信
无关
三、网络中的连接设备
◎双机互联
如果要将同一房间中的两台计算机连成网络，可以简单地用点 到点的对等网连接，如果两台计算机分散在一个城市或者一个国家 的不同地区，可以使用调制解调器（modem）实现连接。
四、网络的拓扑结构
计算机网络中，网络设备之间的连接方式 称为网络拓朴（network topology）。
网络拓朴图中忽略了网络连线的长度，只考 虑结点的顺序和位置，是网络的一种简化描述。
根据计算机网络的拓扑(Topology)结构可以 分为总线形结构、星形结构、环形结构、树结构、 网状形结构等
◎ 如果要实现三台或三台以上的计算机组网，那要用一些网络连接 设备把它们连接起来。
常用的网络连接设备有： 1.中继器 中继器接收网络传输介质中的数据信号，复制再生 这些信号、继续传输。它保持了数据信号的完整性，使得数据信 号能在超出传输介质最大应用距离情况下传输。
2.集线器（HUB）
采用集线器连接的网络，当某条线路或某端口节点出现故障时， 不会影响网上其他端口节点的的正常工作。集线器是一种共享传 输介质的设备，所有传到集线器的数据均被广播到所有端口。采 用集线器的网络数据传输效率低，容易造成网络堵塞，还可能会 出现一些数据传输过程中的安全隐患。常用于局域网。
屏蔽双绞线(STP)
(2)同轴电缆
根据直径大小不同，分为细缆和粗缆两种。
内导体
绝缘层 外屏蔽层
外部保护层
同轴电缆示意图
细缆和粗缆
(3)光缆
◎ 不同的传输介质相应的连接器也不同
RJ45连接器 （适用于“双绞线”）
BNC连接器
光纤尾线接头
（适用于“同轴电缆”） （适用于“光缆”）
根据不同的连接器，网络接口适配器（俗称 “网卡”）也不同。
客户机：网络中，能够享用服务器所提供服务的计算机。
服务器--客户机网络的优点在于网络提供了对资源 的集中控制，它能使用户更容易找到资源。
缺点是需要有专用的服务器和在其上运行的网络操 作系统。
二、网络的传输介质
传输介质是计算机网络的组成部分。它们就像 是交通系统中的公路，是信息数据运输的通道。网 络中的计算机就是通过这些传输介质实现相互之间 的通信。
2.服务器--客户机网络（server-Client networking）
与对等网相比较，服务器--客户机网络可以提供组建大型网络的 能力，它能向用户提供更大量的资源和网络服务。
服务器：实际上是一台处理能力比较强的计算机，服务器上运 行的是网络操作系统（简称NOS）。网络中可以包含不同类型的、 具有专门用途的服务器，如WEB服务器、打印服务器、邮件服务 器等。
