1.2 不同的连接策略精品PPT课件
- 格式：pptx
- 大小：649.99 KB
- 文档页数：15
下载文档原格式
合集下载
1.2 不同的连接策略讲解
双绞线配线架
（2）同轴电缆的主要特性
• 同轴电缆结构示意图
ÄÚ µ¼ Ìå
¾ø Ôµ ²ã Íâ ÆÁ ± Î ²ã
Íâ ²¿ ± £ »¤ã²
同轴电缆结构示意图
可传送数据或模拟信息
同轴电缆
按直径大小 粗缆 细缆
按特性 阻抗值
50欧姆：传输速率最大50Mb/s ， 通常情况为10Mbps
75欧姆：公用天线电视系统中的标准传输电 缆，一般用于模拟传输系统
（3）光缆（即：光纤）的主要特性
¹â ÏË
°a)
· ¢ ËÍ ¶Ë
Èë
¹â µç × ª »
LED
(b) ¹â ÏË ¹â ÐÅ ºÅ
± £ »¤²ã ° ü ²ã ¹â ÏË ° ü ²ã
± £ »¤²ã
½Ó ÊÕ ¶Ë
¹â µç × ª »
Êä ³ö
PIN
器网 • 网络传输介质：有线，无线 • 线缆连接器和网络接口适配器
缺点
*在资源共享的过程 中，提供共享资源 计算机的负担会有 所增加。 *没有集中共享文件 的地方，数据备份 比较困难。 *不同的计算机依靠 不同的密码自己的 资源，因此用户要 访问网络资源需要 记住大量密码。
服务 器—客 户机网 络(C/S)
服务器是一台处理能力比较 强的计算机，网络中可以包 含不同类型的服务器；客户 机是能够享用服务器所提供 服务的计算机。
网 庭间的局域网。组网后，能够共享打印
络 机和文件，当然也少不网上娱乐——联
连 接
网游戏。
策
组网前必须进行组网需求分析：
略
1、计划多少台电脑联网？
的
2、用户希望哪些功能和服务？
依
1.2不同的连接策略
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
2.服务器-客户机网络
客户机：是在服务器-客户机网络中，能够享用服务器所提供的计 算机终端。
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
3.网络的传输介质
（1）有线传输介质： 双绞线：双绞线可分为屏蔽双绞线和非屏蔽双绞线，主要应用于10Mbps和 100Mbps局域网中，应用长度一般为100米。
（2）无线传输介质
微波通信：常用于电视信号、电话等无线通信设备 红外通信：电视机、空调的遥控器等 蓝牙：可应用于手机、笔记本、相机等，限于10米以 内 无线光通信技术：利用激光束作为信道在空间进行传 输
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
小结：
1. 用户数量较少且集中一般选用对等网，用户数量多且较分散选 用服务器-客户机网络 2. 选用计算机网络传输介质时，短距离（100m内）选用双绞线， 公用天线电视系统选用同轴电缆，远距离选用光纤
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
同轴电缆：公用天线电视系统中的标准电缆
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
光缆（光纤）：6-8km距离内基本没有损耗，抗干扰能力强，光纤的传输速率达到 1000Mbps以上，通信容量大
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
网络技术应用
INFORMATION TECHNOLOGY
1.2 不同的连接策略
粤教版高中《信息技术基础》选修
1-2不同的连接策略课件高中信息技术粤教版选修3
A、中继器
B、交换机
C、路由器
（6）在下列传输介质中，传输速率最快的是（ ）
D、电话
A、同轴电缆
B、光缆
C、微波
（7）下列不属于网络传输介质的是（ ）
A、双绞线
B、网卡
C、同轴电缆
D、双绞线 D、光缆
（8）能把两个或两个以上的单个网络互相连接成为互联网络的连接器设
备的是（
）
A、路由器
B、集线器
C、交换机
阳
3
•。
二
一 根据需求选择合适的网络规模
了解不同的网络传输介质特性
三 • 到交换机，路由器等网络连接设备的功能 四 掌握网络拓扑的选择方法
阳
4
解决问题一： 选择什么样的组网模式
网络连接的方式：根据网络连接的用户数量，计算机 的数量和这些用户所要求提供的服务等要求，网络连 接通常有两种
• 对等网（Peer-to-Peer） 优点：成本低、实现方便pc互相提供资源，不需要专用服务器。 缺点：负载大，数据备份困难，密码较大。
3、环形
优点：由于每个节点都同时与两个方向的各一个节点相连接，此路不能彼路 通，因此环形具有天然的容错性。
缺点：当环形的节点过多时，势必影响信息传输速率，使网络的响应时间 延长；环路是封闭的，不不便于扩充，可靠性低，一个节点故障，将会造 成全网瘫痪；维护难，对分支节点故障定位较难。。
结构图：
阳
11
解决问题四： 选择什么样的拓扑结构？
网络拓扑：计算机网络中，网络设备之间的连接方式称为网络拓扑。
4、网状结构
网络任一节点，一般都至少有两条链路点与其他节点相连，即没有一个自然的中 心，数据流向也没有固定的方式，这种网络的控制往往是分布的，所以又叫分布 式网络
1.2不同的连接策略-粤教版高中信息技术选修三(网络技术应用)课件(共29张PPT)
-4-
一、根据需求选择网络 对等网
-5-
对等网小实验
尝试共享自己电脑资源，然后让同学间进行相互访问
客户机-服务器网络
路由器
交换机
WEB服务器
-7-
二、网络传输介质
1、有线传输介质：双绞线，同轴电缆，光缆 2、无线传输介质：微波通信，红外通信，蓝牙，无线光通信技术
-8-
（1）双绞线的主要特性
• 屏蔽双绞线 STP和非屏蔽双绞线UTP
铜线
绝缘层 外屏蔽层
外部保护层
铜线
（a）屏蔽双绞线 绝缘层
外部保护层
（b）非屏蔽双绞线
双绞线结构示意图
-9-
双绞线配线架
- 10 -
（2）同轴电缆的主要特性 • 同轴电缆结构示意图
内导体
绝缘层 外屏蔽层
外部保护层
同轴电缆结构示意图
- 11 -
（3）光纤的主要特性
- 25 -
- 26 -
五、知识总结 这节课你学到了什么？
- 27 -
六、应用 1、请同学们画出李明和邻居的组建的局域网的拓扑结构图
- 28 -
- 19 -
网络拓扑结构图
- 20 -
四、网络拓扑结构
• 计算机网络拓扑：网络设备之间的连接方式
• 计算机网络拓扑分类 • 总线型 • 星型 • 环型 • 网状型
- 21 -
1.星型拓扑结构
- 22 -
2.环型拓扑结构
- 23 -
3.总线型拓扑结构
- 24 -
4、网状形结构 最一般化的网络构型，以上三种是它的特例。
略 高 于 基带数字信号
双绞线
较高 模拟传输电视、
数据及音频
一、根据需求选择网络 对等网
-5-
对等网小实验
尝试共享自己电脑资源，然后让同学间进行相互访问
客户机-服务器网络
路由器
交换机
WEB服务器
-7-
二、网络传输介质
1、有线传输介质：双绞线，同轴电缆，光缆 2、无线传输介质：微波通信，红外通信，蓝牙，无线光通信技术
-8-
（1）双绞线的主要特性
• 屏蔽双绞线 STP和非屏蔽双绞线UTP
铜线
绝缘层 外屏蔽层
外部保护层
铜线
（a）屏蔽双绞线 绝缘层
外部保护层
（b）非屏蔽双绞线
双绞线结构示意图
-9-
双绞线配线架
- 10 -
（2）同轴电缆的主要特性 • 同轴电缆结构示意图
内导体
绝缘层 外屏蔽层
外部保护层
同轴电缆结构示意图
- 11 -
（3）光纤的主要特性
- 25 -
- 26 -
五、知识总结 这节课你学到了什么？
- 27 -
六、应用 1、请同学们画出李明和邻居的组建的局域网的拓扑结构图
- 28 -
- 19 -
网络拓扑结构图
- 20 -
四、网络拓扑结构
• 计算机网络拓扑：网络设备之间的连接方式
• 计算机网络拓扑分类 • 总线型 • 星型 • 环型 • 网状型
- 21 -
1.星型拓扑结构
- 22 -
2.环型拓扑结构
- 23 -
3.总线型拓扑结构
- 24 -
4、网状形结构 最一般化的网络构型，以上三种是它的特例。
略 高 于 基带数字信号
双绞线
较高 模拟传输电视、
数据及音频

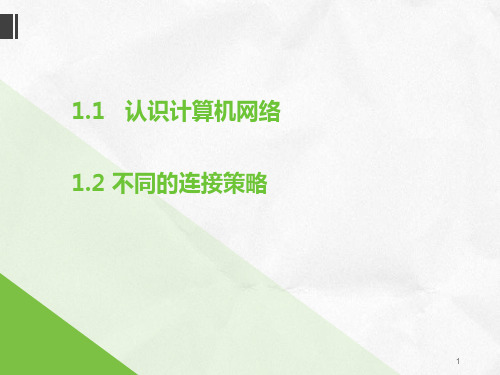

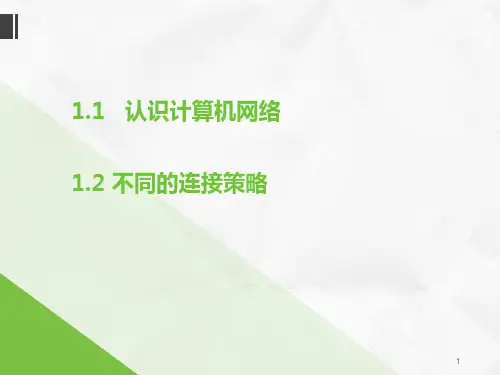

第78课时 11和1.2认识计算机网络和不同的连接策略PPT课件
1.1 认识计算机网络 1.2 不同的连接策略
1
什么是计算机网络 01
计算机网络的分类 02
不同的连接策略 03
网络拓扑结构Biblioteka 04CONTENTS
目 录
2

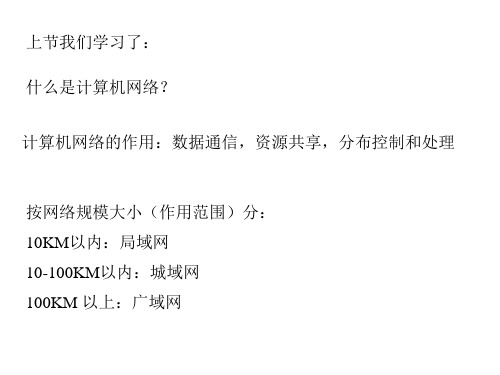

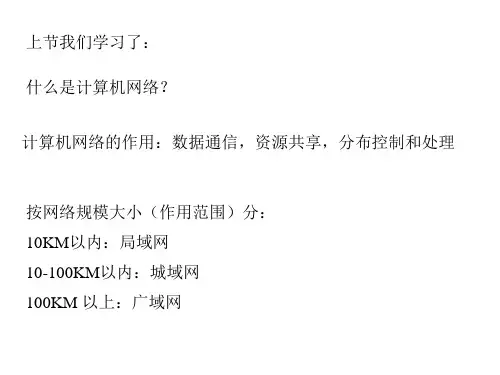

一、什么是计算机网络
生活中的 网络
3
01 计算机网络的定义
计算机网络是多台地理上分散的独立计算机系统遵循约定的通 信协议，通过传输介质和网络设备互相连接起来，实现数据通信、资 源共享的系统。
B 2.因特网可以看作是最大的是( )
A.互联网 B.广域网 C.运程网 D.局域网 3.把一个电脑教室里的计算机联成一个网络,这个网络按通信的范围和距离
C 属于( )
A.局域网 B.因特网 C.城域网
B D.广域网
4.表示局域例的英文缩写是( A. WAN B. IAN C. MAN D. USE
计算机 网 网络 络工 服作 务站 器
网络硬 网 传 件络 输适 介配 质器 （（ 如网 同 双卡 轴 绞） 电 线缆 、、光纤）
计算机网络
网络互连设备器 （、 如集 中线 继器、调 路制 由解 器调 、器 ）
网络操作系统计 （算 由机 网提 络供服操 务作 的系 特W 统 殊i如 ndo 2w0s0S3erv、 eLr inu、xUn） ix
16
2.服务器--客户机网络（server-Client networking）
与对等网相比较，服务器--客户机网络可以提供组建大型 网络的能力，它能向用户提供更大量的资源和网络服务。
17
服务器：实际上是一台处理能力比较强的计算机，服务器上运 行的是网络操作系统（简称NOS）。网络中可以包含不同类型的、 具有专门用途的服务器，如WEB服务器、打印服务器、邮件服务 器等。
1
什么是计算机网络 01
计算机网络的分类 02
不同的连接策略 03
网络拓扑结构Biblioteka 04CONTENTS
目 录
2
一、什么是计算机网络
生活中的 网络
3
01 计算机网络的定义
计算机网络是多台地理上分散的独立计算机系统遵循约定的通 信协议，通过传输介质和网络设备互相连接起来，实现数据通信、资 源共享的系统。
B 2.因特网可以看作是最大的是( )
A.互联网 B.广域网 C.运程网 D.局域网 3.把一个电脑教室里的计算机联成一个网络,这个网络按通信的范围和距离
C 属于( )
A.局域网 B.因特网 C.城域网
B D.广域网
4.表示局域例的英文缩写是( A. WAN B. IAN C. MAN D. USE
计算机 网 网络 络工 服作 务站 器
网络硬 网 传 件络 输适 介配 质器 （（ 如网 同 双卡 轴 绞） 电 线缆 、、光纤）
计算机网络
网络互连设备器 （、 如集 中线 继器、调 路制 由解 器调 、器 ）
网络操作系统计 （算 由机 网提 络供服操 务作 的系 特W 统 殊i如 ndo 2w0s0S3erv、 eLr inu、xUn） ix
16
2.服务器--客户机网络（server-Client networking）
与对等网相比较，服务器--客户机网络可以提供组建大型 网络的能力，它能向用户提供更大量的资源和网络服务。
17
服务器：实际上是一台处理能力比较强的计算机，服务器上运 行的是网络操作系统（简称NOS）。网络中可以包含不同类型的、 具有专门用途的服务器，如WEB服务器、打印服务器、邮件服务 器等。
1.2不同的连接策略
3、蓝牙
蓝牙工作于世界通用的2.4GHz无线频段，它能够在有效通讯半径范围 内实现单点对多点的数据和声音传输。
4、无线光通信技术
是指利用激光束作为信道在空间直接进行语音、数据和图像信息的双 向传输的一种技术。
Ï Í ß
ø Ô ¾ µ ² ã
â Æ Í Á ± Î ² ã
â ² Í ¿ ± £ » ¤² ã
1、对等网图示
不通过交换机连接的对等网
对等网图示
通过交换机连接的对等网
根据ቤተ መጻሕፍቲ ባይዱ求选择网络
2、服务器—客户机网络：可以提供组建大型网络能力，提供大 量的资源和服务。 （1）服务器：一台处理能力比较强的计算机，运行网络操作系 统（如Windows2003 server、 Windows2007 server等）提供 文件服务、数据库服务、网络管理服务等。 （2）客户机：能够享用服务器所提供服务的计算机，可访问网 络资源和数据。 优点： 网络提供了资源集中控制，使用户容易找到资源。 缺点： 需要有专用的服务器和运行网络操作系统。
四、网络拓扑结构
定义：计算机网络中，网络设备之间的连接方式称 为网络拓扑。 主要的网络拓扑结构有总线形结构、星形结构、环 形结构、网状形结构等。
1.总线形结构
特点：由所有节点连接到一条传输介质上
优点： · 电缆长度短，布线容易
· 易于扩充 缺点： · 节点发生故障将导致整个网络瘫痪—故障扩散
· 故障定位排除困难
â Æ Í Á ± Î ² ã
â ² Í ¿ ± £ » ¤ã ²
同轴电缆示意图
细缆和粗缆
(3)光缆（光纤+保护结构）
â Ï ¹ Ë ü ² ° ã â ² Í ¿ ± £ » ¤² ã (a) £ » ± ¤² ã ü ² ° ã â Ï ¹ Ë ü ² ° ã £ » ± ¤² ã (b)
