碳钢的热处理工艺对组织和性能的影响

碳钢热处理后的组织和性能变化的分析实验一、实验目的1、观察和研究碳钢经不同形式热处理后其显微组织的特点。

2、了解热处理工艺对钢组织和性能的影响。

3、了解硬度测定的基本原理及应用范围。

4、了解洛氏硬度试验机的主要结构及操作方法。

5、掌握金属显微试样的制作过程，正确地制作所要观察的试件。

二、实验内容1、制作经热处理后的试样，完成打磨、刨光、浸蚀的所有制作步骤。

2、热处理后的试件进行硬度测试。

3、热处理后的试样进行组织观察分析和比较。

三、实验设备的使用和注意事项（一）硬度计的原理、使用和注意事项金属的硬度可以认为是金属材料表面在接触应力作用下的抵抗塑性变形的一种能力。

硬度测量能够验出金属材料软硬程度的数量概念。

由于在金属表面以下不同深处材料所承受的应力和所发生的变形程度不同，因而硬度值可以综合地反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。

硬度值越高，表明金属抵抗塑性变形能力越大，材料产生塑性变形就越困难。

另外，硬度与其它机械性能（如强度指标σb及塑性指标ψ和δ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能及寿命具有决定性意义。

硬度的试验方法很多，在机械工业中广泛采用压入法来测定硬度。

压入法硬度试验的主要特点是：（1）试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。

（2）金属的硬度与强度指标之间存在如下近似关系：σb=K·HB式中：σb——材料的抗拉强度值HB——布氏硬度值K——系数退火状态的碳钢K=0.34~0.36合金调质钢K=0.33~0.35有色金属合金K=0.33~0.53（3）硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常硬度高，这些性能也就好。

在机械零件设计图纸上对机械性能的技术要求，往往只标注硬度值，其原因就在于此。

（4）硬度测定后由于仅在金属表面局部体积内产生很小压痕，并不损坏零件，因而适合于成品检验。

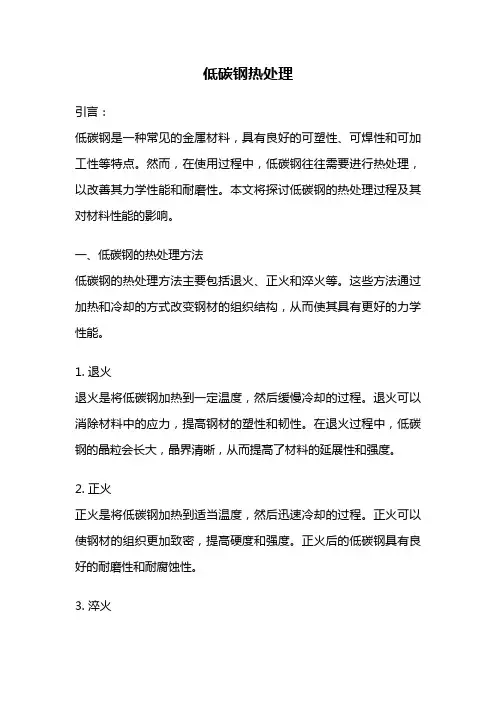

低碳钢热处理引言：低碳钢是一种常见的金属材料，具有良好的可塑性、可焊性和可加工性等特点。

然而，在使用过程中，低碳钢往往需要进行热处理，以改善其力学性能和耐磨性。

本文将探讨低碳钢的热处理过程及其对材料性能的影响。

一、低碳钢的热处理方法低碳钢的热处理方法主要包括退火、正火和淬火等。

这些方法通过加热和冷却的方式改变钢材的组织结构，从而使其具有更好的力学性能。

1. 退火退火是将低碳钢加热到一定温度，然后缓慢冷却的过程。

退火可以消除材料中的应力，提高钢材的塑性和韧性。

在退火过程中，低碳钢的晶粒会长大，晶界清晰，从而提高了材料的延展性和强度。

2. 正火正火是将低碳钢加热到适当温度，然后迅速冷却的过程。

正火可以使钢材的组织更加致密，提高硬度和强度。

正火后的低碳钢具有良好的耐磨性和耐腐蚀性。

3. 淬火淬火是将低碳钢加热到临界温度，然后迅速冷却的过程。

淬火可以使钢材的组织变为马氏体，从而使其具有更高的硬度和强度。

淬火后的低碳钢通常用于制作刀具和机械零件等要求高强度和耐磨性的产品。

二、低碳钢热处理对材料性能的影响低碳钢的热处理过程可以显著改善其力学性能和耐磨性。

具体影响如下：1. 提高硬度和强度正火和淬火可以使低碳钢的硬度和强度显著提高。

通过合理的热处理工艺，可以使低碳钢达到适当的硬度，满足不同工程需求。

2. 提高耐磨性淬火后的低碳钢具有良好的硬度和耐磨性，适用于制作耐磨零件。

淬火过程中形成的马氏体结构可以提高钢材的耐磨性和耐蚀性。

3. 改善塑性和韧性退火过程可以消除低碳钢中的应力，提高其塑性和韧性。

退火后的低碳钢具有良好的延展性和冲击韧性，适用于冷加工和成形加工。

4. 改善加工性能热处理可以改善低碳钢的加工性能，使其更容易加工和成形。

通过合理的热处理工艺，可以降低加工难度和成本。

结论：低碳钢的热处理是一种有效的方法，可以改善钢材的力学性能和耐磨性。

退火、正火和淬火等热处理方法可以使低碳钢具有更好的塑性、硬度和耐磨性。

碳钢的热处理的实验报告碳钢的热处理实验报告引言碳钢是一种重要的结构材料，在工业领域中广泛应用。

热处理是改变碳钢组织和性能的有效方法之一。

本实验旨在通过热处理过程，了解碳钢的相变规律和性能变化，并探讨不同热处理工艺对碳钢性能的影响。

实验方法1. 实验材料：选取C45碳钢作为实验材料，其化学成分为0.45%碳、0.7%锰、0.4%硅、0.02%硫、0.035%磷、残余铁。

初始状态为退火状态。

2. 实验设备：炉子、测温仪、冷却介质等。

3. 实验步骤：a. 预热：将碳钢试样放入炉中，进行均匀加热，使试样达到所需温度。

b. 保温：将试样保持在所需温度下一定时间，使其达到热平衡。

c. 冷却：将试样迅速冷却至室温，可采用水淬、油淬等不同冷却介质。

d. 测量：对不同处理后的试样进行金相显微镜观察和硬度测试。

实验结果与讨论1. 相变规律观察：经过不同热处理工艺后，通过金相显微镜观察发现，碳钢的组织发生了明显变化。

在退火状态下，试样的组织为珠光体和铁素体的混合组织。

经过淬火处理后，试样的组织转变为马氏体。

而经过回火处理后，试样的组织由马氏体转变为珠光体和少量的渗碳体。

这些变化表明热处理工艺对碳钢的组织结构具有显著影响。

2. 硬度测试结果：通过硬度测试，可以评估不同热处理工艺对碳钢硬度的影响。

结果显示，经过淬火处理后，试样的硬度明显提高，达到最大值。

而经过回火处理后，试样的硬度有所降低，但仍高于退火状态。

这说明淬火处理可以显著提高碳钢的硬度，而回火处理则可使其硬度适度下降，同时提高韧性。

3. 性能变化分析：通过对实验结果的分析，可以得出以下结论：a. 淬火处理可以显著提高碳钢的硬度，但会降低其韧性。

适当的回火处理可以在保持一定硬度的同时，提高碳钢的韧性。

b. 不同热处理工艺对碳钢的组织结构有着明显的影响。

珠光体、铁素体、马氏体和渗碳体的相变规律决定了碳钢的性能特点。

c. 热处理工艺的选择应根据具体应用需求，平衡碳钢的硬度和韧性，以满足不同工程要求。

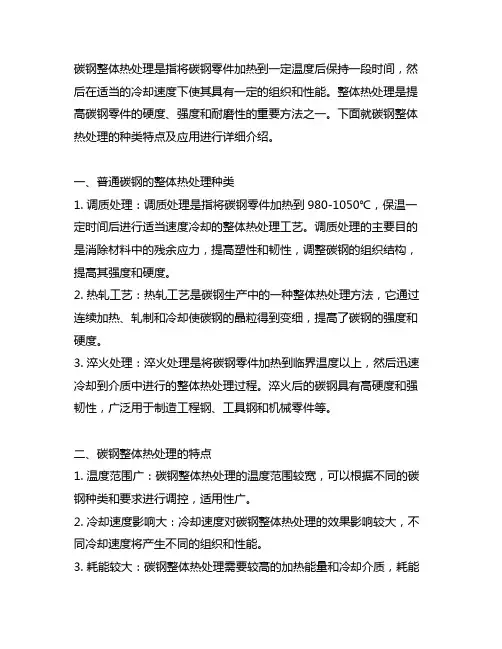

碳钢整体热处理是指将碳钢零件加热到一定温度后保持一段时间，然后在适当的冷却速度下使其具有一定的组织和性能。

整体热处理是提高碳钢零件的硬度、强度和耐磨性的重要方法之一。

下面就碳钢整体热处理的种类特点及应用进行详细介绍。

一、普通碳钢的整体热处理种类1. 调质处理：调质处理是指将碳钢零件加热到980-1050℃，保温一定时间后进行适当速度冷却的整体热处理工艺。

调质处理的主要目的是消除材料中的残余应力，提高塑性和韧性，调整碳钢的组织结构，提高其强度和硬度。

2. 热轧工艺：热轧工艺是碳钢生产中的一种整体热处理方法，它通过连续加热、轧制和冷却使碳钢的晶粒得到变细，提高了碳钢的强度和硬度。

3. 淬火处理：淬火处理是将碳钢零件加热到临界温度以上，然后迅速冷却到介质中进行的整体热处理过程。

淬火后的碳钢具有高硬度和强韧性，广泛用于制造工程钢、工具钢和机械零件等。

二、碳钢整体热处理的特点1. 温度范围广：碳钢整体热处理的温度范围较宽，可以根据不同的碳钢种类和要求进行调控，适用性广。

2. 冷却速度影响大：冷却速度对碳钢整体热处理的效果影响较大，不同冷却速度将产生不同的组织和性能。

3. 耗能较大：碳钢整体热处理需要较高的加热能量和冷却介质，耗能较大。

三、碳钢整体热处理的应用1. 制造业：碳钢整体热处理广泛应用于制造业，如汽车制造、航空航天、机械制造等领域，用于生产汽车零部件、航空发动机零件、机械轴承等。

2. 工具制造：碳钢整体热处理在工具制造中也有重要的应用，如刀具、模具、钻头、刨刀等工具的生产过程中经常需要进行整体热处理，以提高工具的硬度和耐磨性。

3. 钢铁冶炼：碳钢整体热处理是钢铁冶炼过程中的重要环节，可以提高钢材的强度和耐磨性，改善其力学性能。

碳钢整体热处理是提高碳钢零件硬度、强度和耐磨性的重要方法之一，具有广泛的应用前景。

随着工业技术的不断发展，碳钢整体热处理技术也将不断完善和创新，为碳钢制品的生产提供更加可靠的技朧支持。

碳钢热处理实验报告一、引言碳钢是一种常用的材料，在许多领域都有着广泛的应用。

而碳钢热处理是一种常见的工艺，通过控制材料的加热和冷却过程，可以改变碳钢的组织结构和性能，从而达到满足不同工作条件的要求。

本文将重点讨论碳钢的热处理实验结果及其对物理性能的影响。

二、实验目的本次实验的目的是通过热处理工艺，对碳钢进行淬火、回火和正火处理，观察不同处理方式对材料硬度、韧性和耐磨性等性能的影响。

三、实验过程1. 样品制备：选择相同尺寸的碳钢样品，确保实验条件的统一，并进行必要的打磨和清洁工作。

2. 淬火处理：将样品加热到适当的温度，保持一定时间后，迅速进行冷却。

采用水冷淬火和油冷淬火两种方式，分别标记为样品A和样品B。

3. 回火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，进行缓慢冷却。

回火处理的温度和时间根据材料的要求进行选择。

4. 正火处理：将样品A和样品B分别加热至适当温度，保持一定时间后，迅速进行冷却。

正火处理温度较低，时间较短，用于提高材料的韧性。

四、实验结果与分析1. 硬度测试：在实验结束后，对样品进行硬度测试。

通过布氏硬度计测量不同处理后的样品硬度，并进行对比分析。

结果显示，样品A（水冷淬火）具有较高的硬度，而样品B（油冷淬火）较之较低。

这是因为水冷淬火速度更快，导致了碳钢中的碳元素无法充分沉淀，从而提高了材料的硬度。

2. 韧性测试：通过冲击试验，对不同热处理后的样品进行韧性测试。

结果表明，经过回火处理的样品A在韧性方面表现较好，而样品B则因油冷淬火导致较高的硬度，韧性稍差。

这是因为回火处理可改善材料的韧性，通过减少残留应力的方式使其更加柔韧。

3. 耐磨性测试：通过摩擦磨损实验，对不同热处理后的样品进行表面耐磨性测试。

结果显示，样品A（河注淬火）的表面硬度较高，因此具有较好的耐磨性能；而样品B（油冷淬火）的耐磨性相对较差。

这是因为样品A经过淬火处理后，碳元素沉淀在晶界和析出物中，使得材料表面更加坚硬，具有较好的耐磨性。

实验三碳钢的热处理工艺对组织与性能的影响一、实验目的1.了解碳钢热处理工艺操作。

2.学会使用洛氏硬度计测量材料的硬度性能值。

3.掌握热处理后钢的金相组织分析。

4.For personal use only in study and research; not for commercial use5.6.探讨淬火温度、淬火冷却速度、回火温度对45和T12钢的组织和性能（硬度）的影响。

7.巩固课堂教学所学相关知识，体会材料的成分-工艺-组织-性能之间关系。

二、实验内容1.45和T12钢试样淬火、回火操作，用洛氏硬度计测定试样热处理前后的硬度。

工艺规范见表6—1。

2.制备并观察标6—2所列样品的显微组织。

3.观察幻灯片或金相图册，熟悉钢热处理后的典型组织：上贝氏体、下贝氏体、片状马氏体、条状马氏体、回火马氏体等的金相特征。

三、概述1．淬火、回火工艺参数的确定。

Fe—Fe3C状态图和C—曲线是制定碳钢热处理工艺的重要依据。

热处理工艺参数主要包括加热温度，保温时间和冷却速度。

（1）加热温度的确定淬火加热温度决定钢的临界点，亚共析钢，适宜的淬火温度为A c3以上30~50℃，淬火后的组织为均匀而细小的马氏体。

如果加热温度不足（<A c3），淬火组织中仍保留一部分原始组织的铁素体，造成淬火硬度不足。

过共析钢，适宜的淬火温度为A c1以上30~50℃，淬火后的组织为马氏体十二次渗碳体（分布在马氏体基体内成颗粒状）。

二次渗碳体的颗粒存在，会明显增高钢的耐磨性。

而且加热温度较A cm低，这样可以保证马氏体针叶较细，从而减低脆性。

回火温度，均在A c1以下，其具体温度根据最终要求的性能（通常根据硬度要求）而定。

（2）加热，保温时间的确定加热、保温的目的是为了使零件内外达到所要求的加热温度，完成应有的组织转变。

加热、保温时间主要决定于零件的尺寸、形状、钢的成分、原始组织状态、加热介质、零件的装炉方式和装炉量以及加热温度等。

钢的热处理及其对组织和性能的影响一、实验目的1．熟悉钢的几种基本热处理操作（退火、正火、淬火及回火）；2．研究加热温度、冷却速度及回火温度等主要因素对碳钢热处理后性能的影响；3．观察和研究碳素钢经不同形式热处理后显微组织的特点；4．了解材料硬度的测定方法，学会正确使用硬度计。

二、实验概述钢的热处理就是利用钢在固态范围内的加热、保温和冷却，以改变其内部组织，从而获得所需要的物理、化学、机械和工艺性能的一种操作。

普通热处理的基本操作有退火、正火、淬火、回火等。

加热温度、保温时间和冷却方式是热处理最重要的三个基本工艺因素。

正确合理选择这三者的工艺规范，是热处理质量的基本保证。

1.加热温度选择（1）退火加热温度一般亚共析钢加热至A C3＋(20～30)℃（完全退火）；共析钢和过共析钢加热至A C1＋(20～30)℃（球化退火），目的是得到球化体组织，降低硬度，改善高碳钢的切削性能，同时为最终热处理做好组织准备。

（2）正火加热温度一般亚共析钢加热至A C3＋(30～50)℃；过共析钢加热至A Cm＋(30～50)℃，即加热到奥氏体单相区。

退火和正火加热温度范围选择见图3-1。

图1 退火和正火的加热温度范围图2 淬火的加热温度范围（3）淬火加热温度一般亚共析钢加热至A C3＋(30～50)℃；共析钢和过共析钢则加热至A C1＋(30～50)℃，加热温度范围选择见图3-2。

淬火按加热温度可分为两种：加热温度高于A C3时的淬火为完全淬火；加热温度在A C1和A C3（亚共析钢）或A C1和A CCm（过共析钢）之间是不完全淬火。

在完全淬火时，钢的淬火组织主要是由马氏体组成；在不完全淬火时亚共析钢得到马氏体和铁素体组成的组织，过共析钢得到马氏体和渗碳体的组织。

亚共析钢用不完全淬火是不正常的，因为这样不能达到最高硬度。

而过共析钢采用不完全淬火则是正常的，这样可使钢获得最高的硬度和耐磨性。

在适宜的加热温度下，淬火后得到的马氏体呈细小的针状；若加热温度过高，其形成粗针状马氏体，使材料变脆甚至可能在钢中出现裂纹。

——淬火是将工件加热到AC3或AC1点以上某一温度保持一定时间。

然后以适当速度快速冷却获得马氏体或（和）贝氏体组织的热处理工艺。

目的：就是为了获得马氏体或下贝氏体组织，提高强度硬度，以便在随后不同温度回火后获得所需要的性能。

1、淬火加热温度淬火温度主要是根据Fe—Fe3C相图中钢的临界点确定。

亚共析钢的淬火加热温度：AC3以上30℃~50℃，使钢完全奥氏体化，淬火后获得全部马氏体组织。

共析钢、过共析钢的淬火加热温度：为AC1以上30℃~50℃，得到奥氏体和部分二次渗碳体，淬火后得到马氏体（共析钢）或马氏体加渗碳体（过共析钢）组织。

2、淬火冷却淬火冷却时，要保证获得马氏体组织，必须使奥氏体以大于马氏体临界冷却速度冷却，而快速冷却会产生很大淬火应力，导致钢件的变形与开裂。

因此，淬火工艺中最重要的一个问题是既能获得马氏体组织，又要减小变形、防止开裂。

常用冷却介质：目前应用最广泛的淬火冷却介质是水和油。

实际生产中，使用的冷却介质较多，到目前为止，尚未找到一种介质，能完全符合理想淬火冷却速度的要求。

水具有较强烈的冷却能力，用作奥氏体稳定性较小的碳钢的淬火，水冷却介质最为合适。

油的冷却能力比水小，因此，生产中用油作冷却介质，只适用于过冷奥氏体稳定性较大的合金钢淬火。

常用淬火方法：主要有单介质淬火、双介质淬火、马氏体等温淬火、贝氏体等温淬火。

选择适当的淬火方法可以保证在获得所要求的淬火组织和性能条件下，尽量减小淬火应力，减少工件变形和开裂倾向。

工程材料及成形工艺基础淬火冷却方法（1）单介质淬火是采用一种淬火介质中一直冷却到室温的淬火方法。

这种淬火方法的优点是操作简便，适用于形状简单的碳钢和合金钢工件。

形状简单、尺寸较大的碳钢工件多采用水淬，小尺寸碳钢件和合金钢件一般用油淬。

缺点对大尺寸和或形状复杂的工件，采用水淬变形开裂倾向大，而油淬冷却速度小，淬不硬。

（2）双介质淬火是将工件加热奥氏体化后先浸入冷却能力强的介质，在组织即将发生马氏体转变时，立即转入冷却能力弱的介质中冷却。

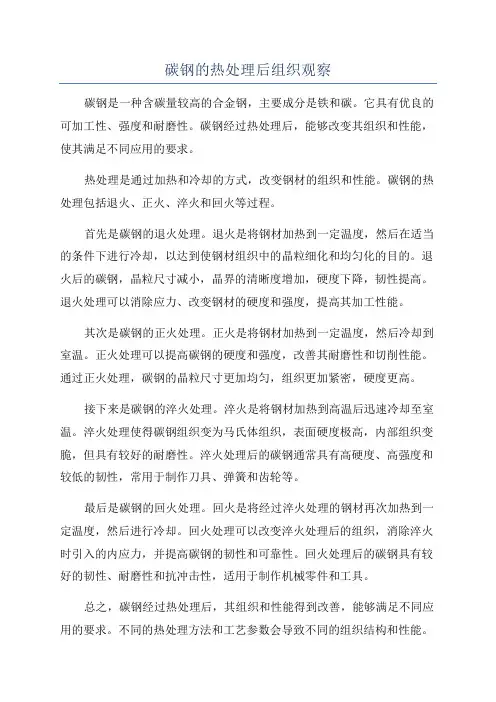

碳钢的热处理后组织观察碳钢是一种含碳量较高的合金钢，主要成分是铁和碳。

它具有优良的可加工性、强度和耐磨性。

碳钢经过热处理后，能够改变其组织和性能，使其满足不同应用的要求。

热处理是通过加热和冷却的方式，改变钢材的组织和性能。

碳钢的热处理包括退火、正火、淬火和回火等过程。

首先是碳钢的退火处理。

退火是将钢材加热到一定温度，然后在适当的条件下进行冷却，以达到使钢材组织中的晶粒细化和均匀化的目的。

退火后的碳钢，晶粒尺寸减小，晶界的清晰度增加，硬度下降，韧性提高。

退火处理可以消除应力、改变钢材的硬度和强度，提高其加工性能。

其次是碳钢的正火处理。

正火是将钢材加热到一定温度，然后冷却到室温。

正火处理可以提高碳钢的硬度和强度，改善其耐磨性和切削性能。

通过正火处理，碳钢的晶粒尺寸更加均匀，组织更加紧密，硬度更高。

接下来是碳钢的淬火处理。

淬火是将钢材加热到高温后迅速冷却至室温。

淬火处理使得碳钢组织变为马氏体组织，表面硬度极高，内部组织变脆，但具有较好的耐磨性。

淬火处理后的碳钢通常具有高硬度、高强度和较低的韧性，常用于制作刀具、弹簧和齿轮等。

最后是碳钢的回火处理。

回火是将经过淬火处理的钢材再次加热到一定温度，然后进行冷却。

回火处理可以改变淬火处理后的组织，消除淬火时引入的内应力，并提高碳钢的韧性和可靠性。

回火处理后的碳钢具有较好的韧性、耐磨性和抗冲击性，适用于制作机械零件和工具。

总之，碳钢经过热处理后，其组织和性能得到改善，能够满足不同应用的要求。

不同的热处理方法和工艺参数会导致不同的组织结构和性能。

因此，在实际应用中，根据具体要求选择适当的热处理方法，可以使碳钢发挥最佳性能。
