美塞斯FIFE纠偏系统介绍(纠偏控制器)

名称美塞斯纠偏感应器纠偏调试1、前纠偏感应器：纠偏放大器设置完成后，再进行纠偏控制器校正，纠偏光纤放大器设置完成后，纠偏显示数值约为8000，缓慢移动纠偏光束经过极片边缘，数值缓慢线性变大或变小，无突变情况（如突然突然变化差值大，则纠偏光纤放大器方向设置错误，需要修改放大器上设置）。

2、通过操作面板选择1#纠偏或2#纠偏（8025项目1#纠偏为过程纠偏，2#纠偏为前纠偏），按界面的手动将模式切换成手动模式。

3、按左右方向键移动纠偏框架，确认电机正常运行（点击向左箭头，纠偏辊左移，点击向右箭头，纠偏辊右移）。

如果发现无法移动框架，请检查电机电缆是否正常连接。

如仍无动作，请尝试重新断电重启系统。

4、操作面板按键切换成伺服回中模式，使纠偏框架将回到中心位置。

如跑到一端，则修改伺服回中极性。

如果伺服对中后，纠偏辊筒与墙板不是完全垂直，即是纠偏辊筒与其他辊筒不平行所致，可通过调节伺服对中模式下的偏置滑块位置使纠偏辊筒与墙板垂直，与其他辊筒平行。

注：用托表检测纠偏辊水平面与大板平面的垂直度，在点击纠偏辊回中模式下，如纠偏辊外部左偏，则点击向右箭头，点击后显示数值大于50%，纠偏辊右偏则相反5、校正纠偏辊垂直度时，需要先把控制选项中点动纠偏移动功能开启，校正垂直后关闭该功能，防止误按。

6、纠偏辊与大板平面垂直后，开始校正纠偏功能：①远程控制开启：开启远程控制后，触摸屏才可控制纠偏动作②控制选项的ASC功能设置与开启ASC状态：前纠偏用内纠偏，则ASC-S2必须点亮，其余可关闭。

③数字输入配置设置：④点击开启触摸屏上纠偏仪校正控制键，对纠偏传感器校准（不遮挡时20mA,全部遮挡时7.3mA）⑤纠偏增益自动校正，在触摸屏上纠偏仪校正控制键开启的情况下，移动纠偏感应器，直到主页面显示的值为50%或触摸屏上纠偏控制页面的差值为0后，再点击增益自动校准，校正完成后保存且把触摸屏上纠偏仪校正控制键关闭。

⑥开启触摸屏上纠偏功能控制键（纠偏数显页面），再移动纠偏感应器，检测校正效果（纠偏组件有移动且速度均匀）。

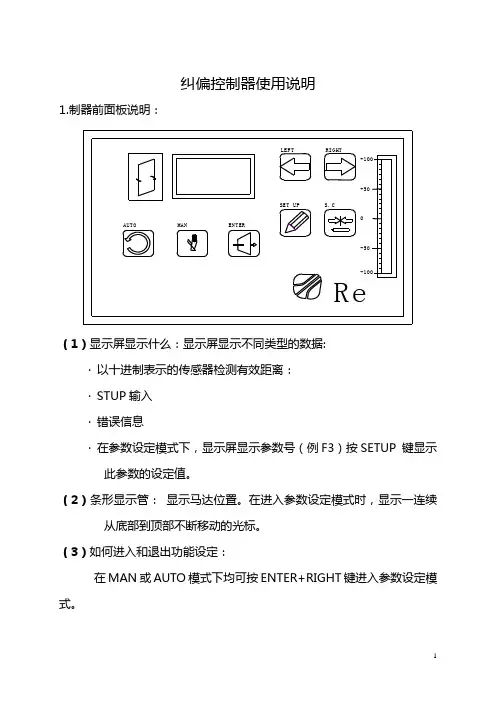

纠偏控制器使用说明1.（·以十进制表示的传感器检测有效距离：·STUP输入·错误信息·在参数设定模式下，显示屏显示参数号（例F3）按SETUP 键显示此参数的设定值。

（2）条形显示管：显示马达位置。

在进入参数设定模式时，显示一连续从底部到顶部不断移动的光标。

（3）如何进入和退出功能设定：在MAN或AUTO模式下均可按ENTER+RIGHT键进入参数设定模式。

按RIGHT或LEFT键可选择不同的参数。

退出参数设定模式同时按ENTER+LEFT键或选择参数F60.关于参数的设定模式下如何操作参阅参数设定。

（4）在MAN模式下如何进行纠偏（相应的MAN 指示灯亮）【1】在手动模式下纠偏…按MAN键进入手动控制模式（通常它是用来中断纠偏调整）。

MAN键的功能也可通过外部控制（详细信息参阅参数设定F42）【2】驱动中心…同时按SETUP+S.C键，驱动器定位在行程的中心位置（当限位开关位置改变时数码管显示的数值将超出±80，此时应按照参数F21进行设定。

【3】手动驱动器定位：…按LEFT和RIGHT键使驱动器定位在目标点上，同时按SETUP+LEFT或RIGHT键时可连续移动。

【4】驱动位置显示…按SETUP键显示驱动器相对参考点的位置，显示值单位是mm,0表示行程的中心位置。

（5）在AUTO模式下如何进行纠偏（相应的AUTO指示灯亮）【1】在AUTO模式下纠偏…按AUTO键进入自动纠偏控制模式。

…AUTO键的功能也可通过外部控制（详细信息参阅参数设定F42）【2】设置传感器有效范围值---SETUP----…按SETUP+LEFT或RIGHT键设定你需要的传感器合适的有效范围值（±80）。

通常0是设为保持材料在中心位置，如果你稍微修改材料位置，足够可以不移动传感器修改此数据。

2.参数列表：3.进入参数的方法:同时按下ENTER+RIGHT键即可进入参数设定模式。

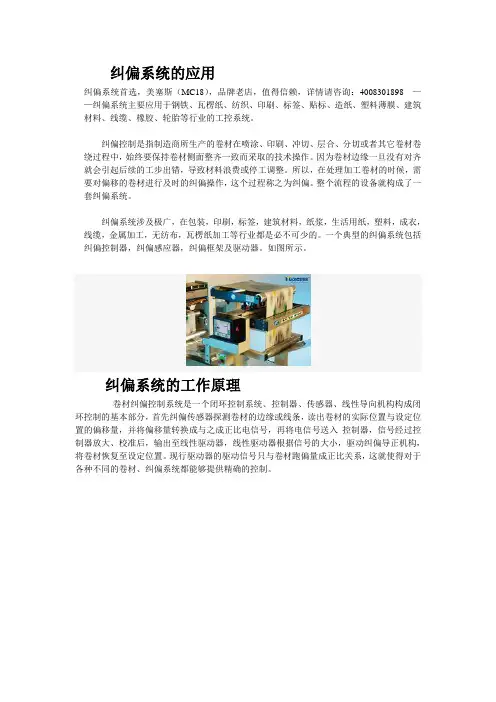

纠偏系统的应用
纠偏系统首选，美塞斯（MC18），品牌老店，值得信赖，详情请咨询：4008301898——纠偏系统主要应用于钢铁、瓦楞纸、纺织、印刷、标签、贴标、造纸、塑料薄膜、建筑材料、线缆、橡胶、轮胎等行业的工控系统。

纠偏控制是指制造商所生产的卷材在喷涂、印刷、冲切、层合、分切或者其它卷材卷绕过程中，始终要保持卷材侧面整齐一致而采取的技术操作。

因为卷材边缘一旦没有对齐就会引起后续的工步出错，导致材料浪费或停工调整。

所以，在处理加工卷材的时候，需要对偏移的卷材进行及时的纠偏操作，这个过程称之为纠偏。

整个流程的设备就构成了一套纠偏系统。

纠偏系统涉及极广，在包装，印刷，标签，建筑材料，纸浆，生活用纸，塑料，成衣，线缆，金属加工，无纺布，瓦楞纸加工等行业都是必不可少的。

一个典型的纠偏系统包括纠偏控制器，纠偏感应器，纠偏框架及驱动器。

如图所示。

纠偏系统的工作原理
卷材纠偏控制系统是一个闭环控制系统、控制器、传感器、线性导向机构构成闭环控制的基本部分，首先纠偏传感器探测卷材的边缘或线条，读出卷材的实际位置与设定位置的偏移量，并将偏移量转换成与之成正比电信号，再将电信号送入控制器，信号经过控制器放大、校准后，输出至线性驱动器，线性驱动器根据信号的大小，驱动纠偏导正机构，将卷材恢复至设定位置。

现行驱动器的驱动信号只与卷材跑偏量成正比关系，这就使得对于各种不同的卷材、纠偏系统都能够提供精确的控制。

美塞斯FIFE纠偏系统介绍(纠偏控制器)————————————————————————————————作者：————————————————————————————————日期：美塞斯FIFE纠偏系统介绍控制器纠偏控制器(MC16)型号为4008301898的FIFE产品平滑而高效的卷材生产始于正确的纠偏控制系统。

FIFE®为您提供一系列的自动控制系统，使您获得精密而可靠的纠偏性能、以及将来升级您生产线的灵活性。

卷材纠偏控制器FIFE卷材纠偏控制器功能强大、安装简单、操作方便，具有极高的动态响应水平以提高纠偏精度并减少浪费。

D-MAXTM 系列卷材纠偏系统●一个由功能强大、模块化的组件构成的完整系统，用以提高效率和卷半质量●模块化设计理念，可以作为预接线控制器系统或者多功能组件中的独立功能模块使用●控制器外观朴实，能够提供最高水平的纠偏精度，选用功能强大，例如高速联网和远程系统监控功能●图形化的操作界面，简明易发的操作语言，可以使您的安装我操作变得简单POLARIS TM卷材纠偏控制器●精密的卷材纠偏控制器，安装和操作都很简单● 5.67”x5.67”x4.06”(144mm x 144mm x 103mm)的小巧箱体，容易嵌入机器的控制面板中●直观而友好的操作界面能够减小两批产品转换中的停工时间●高动态响应性能，确保恒定，优质的卷装CDP-01 卷材纠偏控制器●具有高品质的动态响应性能，能够驱动单个、两个或者三个纠偏器同时使用●内置信号放大器，专门用于红外感应器在检测透明卷材时将信号放大，提高检测精度●不需要PLC也可以同时控制多达3套纠偏系统网络通讯可选的串行总线通讯协议转换器，使您可以通过现有的ControlNet,DeviceNet,InterBus,Profibus,Modbus/TCP Ethernet,或Ethernet IP获得纠偏数据。

动力装置不管您选用什么样的控制系统，FIFE动力装置都具有足够的灵活性来满足任何卷材和载荷方面的要求。

Tidland电子分切刀-精确分切，为您解忧
业界第一把全电子分切刀，提供叠刀和侧向力的全面控制。

美塞斯400 830 1898 MC17
减少设置时间，提高整体安全性和具备更大的可预设的下刀跨度---这些只是您所期待的Tidland电子分切刀的几个特点而已。

业界第一把全电子分切刀，提供了叠刀和侧向力的全面控制。

更精确的设置意味着更少的刀片磨损和停机时间。

此外，易于使用的电子式操作消除了灰尘和污垢，减少安装时间，提高整体安全性。

主要功能:
业界第一把全电子分切刀，准确性和稳定性高
全电子叠刀和侧向力控制
适当的设置可降低刀片磨损，降低运作成本和减少停机时间
具备简单直观的图形用户界面
规格:
Class II 电子分切刀
最小分切宽度最大设计速率*刀片直径电气要求
自动校准精度
50.8 mm (2 inches) 1,676 mpm
(5,500 fpm)
150 mm (5.90 inches) 24 VDC
+/- 0.5 lbs side force
+/- 0.003 inch down stroke
当你滴上血的那一刻，你的人生将不在平凡，你将载着我的灵魂完成我的任务，我的复仇之魂已。

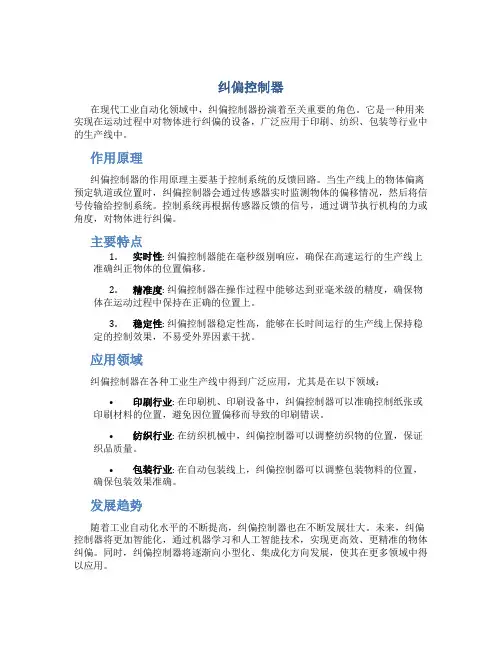

纠偏控制器在现代工业自动化领域中，纠偏控制器扮演着至关重要的角色。

它是一种用来实现在运动过程中对物体进行纠偏的设备，广泛应用于印刷、纺织、包装等行业中的生产线中。

作用原理纠偏控制器的作用原理主要基于控制系统的反馈回路。

当生产线上的物体偏离预定轨道或位置时，纠偏控制器会通过传感器实时监测物体的偏移情况，然后将信号传输给控制系统。

控制系统再根据传感器反馈的信号，通过调节执行机构的力或角度，对物体进行纠偏。

主要特点1.实时性: 纠偏控制器能在毫秒级别响应，确保在高速运行的生产线上准确纠正物体的位置偏移。

2.精准度: 纠偏控制器在操作过程中能够达到亚毫米级的精度，确保物体在运动过程中保持在正确的位置上。

3.稳定性: 纠偏控制器稳定性高，能够在长时间运行的生产线上保持稳定的控制效果，不易受外界因素干扰。

应用领域纠偏控制器在各种工业生产线中得到广泛应用，尤其是在以下领域：•印刷行业: 在印刷机、印刷设备中，纠偏控制器可以准确控制纸张或印刷材料的位置，避免因位置偏移而导致的印刷错误。

•纺织行业: 在纺织机械中，纠偏控制器可以调整纺织物的位置，保证织品质量。

•包装行业: 在自动包装线上，纠偏控制器可以调整包装物料的位置，确保包装效果准确。

发展趋势随着工业自动化水平的不断提高，纠偏控制器也在不断发展壮大。

未来，纠偏控制器将更加智能化，通过机器学习和人工智能技术，实现更高效、更精准的物体纠偏。

同时，纠偏控制器将逐渐向小型化、集成化方向发展，使其在更多领域中得以应用。

总的来看，纠偏控制器作为工业生产中不可或缺的一部分，将在未来继续扮演着重要的角色，为生产线的稳定运行和产品质量的提升做出贡献。

纠偏（Guiding）
（型号美塞斯MC01Fife纠偏系统纠偏400/830/1898）
基本解释
[rectify a deviation] 改正偏向或偏差
主要应用于钢铁、瓦楞纸、纺织、印刷、标签、贴标、造纸、塑料薄膜、建筑材料、线缆、橡胶、轮胎等行业的卷材生产制造技术。

卷材纠偏是指制造商所生产的卷材在喷涂、印刷、冲切、层合、分切或者其它卷材卷绕过程中，始终要保持卷材侧面整齐一致而采取的技术操作。

因为卷材边缘一旦没有对齐就会引起后续的工步出错，导致材料浪费或停工调整。

所以，在处理加工卷材的时候，需要对偏移的卷材进行及时的纠偏操作，这个过程称之为纠偏。

现代意义的纠偏涉及极广，在包装，印刷，标签，建筑材料，纸浆，生活用纸，塑料，成衣，线缆，金属加工，无纺布，瓦楞纸加工等行业都
制造者，此行业的行程标示中国工业包装的进步和突破，达到节能环保的理念。

据不完全统计，使用纠偏系统可节约材料百分之十到百分之二十左右。

节能减排，工业纠偏功不可没。

扩展
1.LPC(Line-edge Position Control)对线对边追踪装置是利用精确光电检知，来控制使卷材随时
能修正保持在整齐正确之位置上，亦称为纠偏。

它广泛的应用于各式产业机械中，能提升品质、降低损耗并减少人力，是产业自动化的幕后功臣。

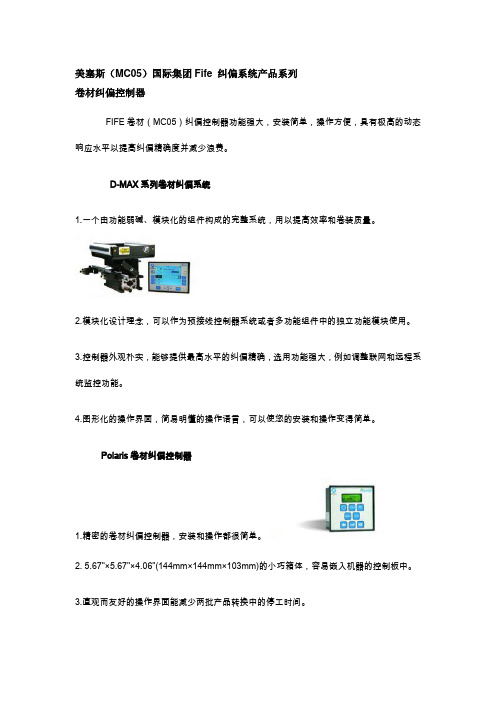

美塞斯（MC05）国际集团Fife 纠偏系统产品系列卷材纠偏控制器FIFE卷材（MC05）纠偏控制器功能强大，安装简单，操作方便，具有极高的动态响应水平以提高纠偏精确度并减少浪费。

D-MAX系列卷材纠偏系统1.一个由功能弱碱、模块化的组件构成的完整系统，用以提高效率和卷装质量。

2.模块化设计理念，可以作为预接线控制器系统或者多功能组件中的独立功能模块使用。

3.控制器外观朴实，能够提供最高水平的纠偏精确，选用功能强大，例如调整联网和远程系统监控功能。

4.图形化的操作界面，简易明懂的操作语言，可以使您的安装和操作变得简单。

Polaris卷材纠偏控制器1.精密的卷材纠偏控制器，安装和操作都很简单。

2. 5.67"×5.67"×4.06"(144mm×144mm×103mm)的小巧箱体，容易嵌入机器的控制板中。

3.直观而友好的操作界面能减少两批产品转换中的停工时间。

4.高动态响应性能，确保恒定、优质的卷装。

CDP-01纠偏卷材控制器1.具有高品质的动态响应性能，能够驱动单个、两个或者三个纠偏器同时使用。

2.内置信号放大器，专门用于红外感应器在检测透明卷材时将信号放大，提高检测精确。

3.不需要PLC也可以同时控制多达3套纠偏系统。

网络通讯可选的串行总线通讯协议转换器，使您可以通过现有的ContrklNet，DeviceNet，InterBus，Profi-Bus，ModBus/TCP ErtherNet，或EtherNet IP获得纠偏数据。

动力装置不管您选用什么样的控制系统，FIFE动力装置都肯有足够的灵活性来满足任何卷材和载荷方面的要求。

1.适合于承受较大载荷的放卷？收卷电气液压式或气动液压式纠偏系统。

2.紧凑、模块化的结构是完全独立可用的。

3.几乎不需要维护。

感应器一种规格的感应器无法满足所有需要，正是基于这个原因，FIFE研发了各种的感应器来满足每一个纠偏应用要求。

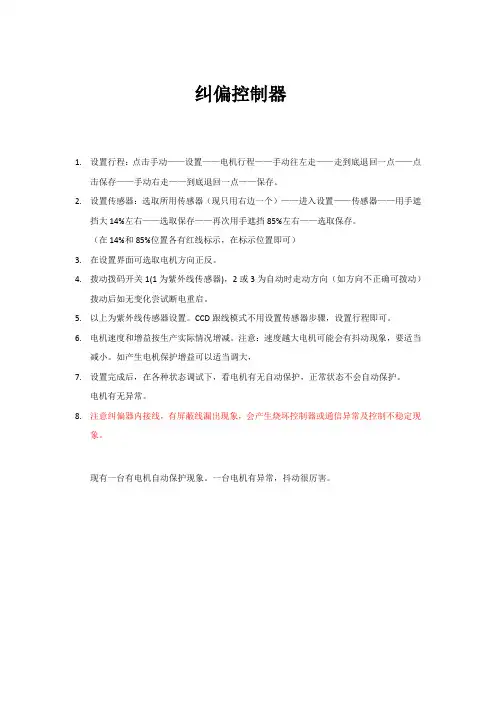

纠偏控制器
1.设置行程：点击手动——设置——电机行程——手动往左走——走到底退回一点——点
击保存——手动右走——到底退回一点——保存。

2.设置传感器：选取所用传感器（现只用右边一个）——进入设置——传感器——用手遮
挡大14%左右——选取保存——再次用手遮挡85%左右——选取保存。

（在14%和85%位置各有红线标示，在标示位置即可）
3.在设置界面可选取电机方向正反。

4.拨动拨码开关1(1为紫外线传感器)，2或3为自动时走动方向（如方向不正确可拨动）
拨动后如无变化尝试断电重启。

5.以上为紫外线传感器设置。

CCD跟线模式不用设置传感器步骤，设置行程即可。

6.电机速度和增益按生产实际情况增减。

注意：速度越大电机可能会有抖动现象，要适当
减小。

如产生电机保护增益可以适当调大，
7.设置完成后，在各种状态调试下，看电机有无自动保护，正常状态不会自动保护。

电机有无异常。

8.注意纠偏器内接线，有屏蔽线漏出现象，会产生烧坏控制器或通信异常及控制不稳定现
象。

现有一台有电机自动保护现象。

一台电机有异常，抖动很厉害。

MAXECSS(美塞斯)~FIFE纠偏系统—让你的产品更加完美 MC02Fife纠偏系统是不断设计和研制出的真正创新的纠偏系统。

技术力量的雄厚，装备设备的齐全，并且拥有经验丰富的销售团队，都能为您提供最佳的纠偏系统解决方案，从而让您的产品的“美”纵情绽放。

想了解更多，请咨询美塞斯：400 830 1898美塞斯产品家族非常欢迎您浏览我们的产品信息！在卷材处理工业领域，美塞斯国际集团可为您提供最为广泛的卷材处理产品及部件，如果您没能及时找到您所需要的产品，请第一时间告诉我们，我们经验丰富的销售团队将每天24小时、每周7天、每年365天全方位为您服务。

您知道美塞斯国际集团的产品线都有哪些产品吗？您知道我们可以为您的生产应用提供哪些解决方案吗？请您在下面的图表中找到您所需要的产品吧！ GO>>切系统解决方案不仅可以满足您现有的需求，而且还为您分切设备日后的升级留下空间，满足您的每一个需求。

50多年的卷取经验，我们为您提供种类繁多、结实耐用要产品：FIF 偏控器，FIF 偏传器，FIF 偏驱器，FIF 动式筒支架，MAG 张力制器MAG 张力感器MAG 离合和制器，TID 分切刀，TID机械连锁切刀TID电子位分系统TID气涨轴大利金印版印机，口机张力控制分切&卷取分切从单个刀架到全自动分切系统，我们提供创作。

监控制先进的张力控制和显示器，专为提供精确张力和扭矩控制设计，适合所有TIDLAND高性能分切刀为您提供一流的卷材分切质量，适用于轻型改装乃至重型工厂等各种肥分切生产场合。

有三种规格（I型、II型、III型），可以剪切，压切或者割切几乎所有材料。

TIDLAND分切刀还有一个独特的可180度反转安装的刀架，可以充分利用底刀轮的两面。

TIDLAND分切刀独特的防尘设计，几乎免维护，提高生产效率。

勒口机是中国最早引进韩国生产的全自动书籍勒口机的专业公司，从2001年开始在国内生产DW-460B型全自动勒口机， 2005年起生产LA-300新型全自动书籍勒口机，代理韩国原产与胶钉线连机的NEW DW-430勒口机，质量可靠，服务便捷，得到用户广泛好评。

纠偏控制器（美塞斯 Fife Mc01纠偏系统400/830/1898）英文翻译：Correction Controller产品用途：纠偏控制器可对各种卷材进行纠偏工作，根据纠偏材料的印刷图案不同而可以选择跟边，跟线方式，并自由设定单电眼或双电眼检测，纠偏执行电机为永磁低速同步电机。

主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。

产品特点：1、内量智能单片机控制2、纠偏响应速度可调节3、带可提供单电眼或双电眼纠偏跟踪4、跟线和跟边自定分类：1、GXGK-A 光电纠偏控制器工作电压：AC220V±15% 50Hz纠偏控制器使用说明1.（〃以十进制表示的传感器检测有效距离：〃 STUP输入〃错误信息〃在参数设定模式下，显示屏显示参数号（例F3）按SETUP 键显示此参数的设定值。

（2）条形显示管：显示马达位置。

在进入参数设定模式时，显示一连续从底部到顶部不断移动的光标。

（3）如何进入和退出功能设定：在MAN或AUTO模式下均可按ENTER+RIGHT键进入参数设定模式。

按RIGHT或LEFT键可选择不同的参数。

退出参数设定模式同时按ENTER+LEFT键或选择参数F60.关于参数的设定模式下如何操作参阅参数设定。

（4）在MAN模式下如何进行纠偏（相应的MAN 指示灯亮）【1】在手动模式下纠偏…按MAN键进入手动控制模式（通常它是用来中断纠偏调整）。

MAN 键的功能也可通过外部控制（详细信息参阅参数设定F42）【2】驱动中心…同时按SETUP+S.C键，驱动器定位在行程的中心位置（当限位开关位置改变时数码管显示的数值将超出〒80，此时应按照参数F21进行设定。

【3】手动驱动器定位：…按LEFT和RIGHT键使驱动器定位在目标点上，同时按SETUP+LEFT 或RIGHT键时可连续移动。

【4】驱动位置显示…按SETUP键显示驱动器相对参考点的位置，显示值单位是mm,0表示行程的中心位置。

自动纠偏Fife的型号(美塞斯MC026/400/830/1898)自动纠偏应用在连续生产带箔性材料的机械上，以保证卷材按照正确线路运行的一种自动控制装置。

可对各种卷材如：卷筒纸、薄膜、金属箔、无纺布、织布等卷料进行纠偏工作。

广泛的应用在感光胶片、石膏板、绝缘材料、医药胶布、塑料包装、纺织、造纸、印刷及金属压延等行业中的涂布机、复合(膜)机、分切机、验布机、卷布机、印刷机、制袋机、人造革机、壁纸机、金属带轧制、镀锌、退火等机械上。

工作原理FIFE卷材自动纠偏系统使用光电传感器，检测卷材边缘位置，将测得的位置误差信号送入控制器，经过控制单元判断处理后，控制驱动电机，将发生偏差位置的卷材纠正到正确的位置。

FIFE纠偏系统提供几种不同的检测方式：检边、跟线或对中。

其驱动系统使用低速同步、变频调速、步进及伺服电机驱动，驱动行程与卷材偏移量成严格的比例关系。

系统还可以配合不同的探头使用，以适合检测不同卷材的需要，如：红外线光电、模拟量红外线光电等。

微电脑数字式控制器为系统各项功能提供精确的控制。

纠偏如今FIFE仍旧致力于设计和研制真正创新的纠偏和检验产品，为客户提高生产性和生产率。

Polaris DP-30卷材纠偏控制器是Fife公司另一个先进科技的结晶，它通过简单、易于操作的界面，提供稳定，精确的纠偏性能。

这款控制器先进的设置功能，可以自动的确定和设置纠偏极性、纠偏点和系统增益。

Fife可以让您简单地升级您的CDP-01纠偏控制器，提供便捷的升级包，就可以让您在保持相同的电缆，相同的安装尺寸，相同的螺栓式样前提下，轻松升级使用新技术。

如果你想给现有的生产线引入新技术和便捷的操作性，Polaris DP-30是最好的方式。

DP-30 纠偏控制器既适用于机电也适用于电动液压操作，可以配置成跟线、跟边和对中纠偏方式。

主要功能拥有与CDP-01相同的外形和安装尺寸，并且增强了功能嵌入式替换CDP-01友好的按键布局- 终端用户或者内部操作员可以直观操作背光式LCD - 易于理解和操作自动设置- 自动配置控制器，优化性能直观的菜单布局- 减少操作的混乱和潜在的停机时间高动态响应规格净重: 3.5 kg (7.75 lbs)通用输入电压: 90 V AC to 264 V AC线频: 47 to 63 Hz功耗: 180 V A内熔丝: 3.15 Amps最大驱动器输出: 80 WMax Lockout V alve Output: 39 W at 24 V or 48 V马达电流容量: 2.6 Amps防护等级: IP54电流输出: +/- 50 mA for Hydraulic Servo V alve。

纠偏控制器---矫正工作中的细微错误
美赛斯MC32 Fife纠偏控制器对材质进行多方面的纠偏，适用所有材质的加工和处理。

想了解更多，请咨询美赛斯400 830 1898
详细介绍：
1，公司---美赛斯中国
美赛斯总部，坐落于美国俄克拉荷马州。

旗下拥有三大品牌。

Fife卷材自动纠偏和检验系统，MAGPOWR张力控制系统，Tidland飞切和卷取解决方案。

这三大品牌久复盛名，提供包括瓦楞纸，标签，轮胎，橡胶，纺织，造纸，无纺布，包装，印刷等在内的13个行业的纠偏产品，分切产品，卷绕产品，以及张力控制产品等。

它们在各自行业中都是当之无愧的领导者。

通过对三家运营公司的完美整合，美赛斯国际集团积累了超过170多年的卷材处理成功经验
纠偏控制器是FIFE的产品。

Fife是卷材自动纠偏和检验系统的先驱者。

FIFE让你的更容易的利用最近的技术来快速和低成本的更新你现有的纠偏设备。

每个更新包都包含了更新转换的全部必须部件，而且FIFE可使把旧的设备回收来节省你的花费
2，产品介绍
纠偏控制器对材质进行多方面的纠偏，适用所有材质的加工和处理。

帮助你矫正工作中的细微错误。

提高工作效率，节约成本。

纠偏控制器Fife的型号(美塞斯MC026/400/830/1898)FIFE（快复）----卷材自动纠偏和检验系统的先驱者，第一套工业纠偏的发明者；MAGPOWR（美博）----欧美工业领域中最大的张力控制系统供应者；TIDLAND（特灵）----第一根气胀轴的发明者，同时提供高效的分切产品。

我们提供卷材处理领域的全套产品、配件以及一站式服务解决方案，所以我们几乎能解决您遇到的所有难题。

我们服务的典型行业包括：包装、印刷、无纺布、瓦楞纸、塑料薄膜、金属、线缆、复膜、橡胶轮毂、纺织、纸板、纸浆和造纸。

对于每一个卷材生产应用案例，美塞斯都向客户承诺去研发最具创新性的产品和系统，来提升您的整体运营效率和生产力。

作为美国卷材处理研究中心的创办人，我们将不断提高我们整个产品线的水平，着力于研究最新的数码技术和软件驱动型产品以及其他新兴的科学技术。

无论您身在何处，您都可以随时随地联系到美塞斯国际集团。

我们所有的销售团队都经过工厂产品线的严格培训。

无论是纠偏产品、分切刀产品、卷取气胀轴产品，还是张力控制产品，他们都能够敏锐地发现问题的关键所在并进行改善。

所以通过美塞斯，您不仅能得到您想要的先进产品和系统，您还可以得到您想要的本土化的销售与支持。

其纠偏控制器（Correction Controller）一、用途纠偏控制器是电子纠偏系统的心脏。

纠偏控制器可对各种卷材进行纠偏工作，和适当的感应器、驱动器、等纠偏组件组合，帮助生产线有效而且高效的运转。

主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。

二、工作原理根据纠偏材料的印刷图案不同而可以选择跟边，跟线方式，并自由设定单电眼或双电眼检测，纠偏执行电机为永磁低速同步电机。

纠偏控制器从放置在卷材线的适当位置上的感应器中获取信号，处理和放大信号，然后提供给传动器；适当的输出操作电动驱动器。

驱动器从而给纠偏组件定位，维持卷材所需要的状态。

卷材的修正率从预先安装的传感器中获取。

【最新】纠偏控制器简介纠偏控制器英文：Controller 型号：FIfe/MC01/400/830/1898 美塞斯纠偏控制器可对各种卷材进行纠偏工作，光电纠偏又称边缘位置控制(E.P.C)经发展又有线条位(L.P.C)中心线位置控制(C.P.C）,可对各种卷材进行纠偏工作，根据纠偏材料的印刷图案不同而可以选择跟边，并自由设定单电眼或双电眼检测，纠偏执行电机为永磁低速同步电机。

主要应用于印刷包装、造纸、薄膜。

特点1、主要应用于印刷包装、造纸、薄膜。

2、内量智能单片机控制3、纠偏响应速度可调节4、带可提供单电眼或双电眼纠偏跟踪5、跟线和跟边自定用途纠偏控制器是电子纠偏系统的心脏。

纠偏控制器可对各种卷材进行纠偏工作，和适当的感应器、驱动器、等纠偏组件组合，帮助生产线有效而且高效的运转。

主要应用于印刷包装、造纸、薄膜。

产品分类1.Fife彩色触摸屏紧凑结构无刷马达可选项接纸台感应器微调装置2.D-MA_ 友好的按键布局 - 终端用户或者内部操作员可以直观操作3.Polaris DP背光式LCD - 易于理解和操作自动设置 - 自动配置控制器，优化性能直观的菜单布局 - 减少操作的混乱和潜在的停机时间高动态响应工作原理在物料卷绕过程中，由光电传感器检测边或线的位置，以拾取边或线位置偏差信号。

再将位置偏差信号传递给光电纠偏控制器进行逻辑运算，向机械执行机构发出控制信号，驱动机械执行机构，修正物料运行时的蛇形偏差，保证物料直线运动。

可选装左、右限位开关防止系统失控。

性能指标1、对线工作：标志线宽度不小于2mm； 2、对边工作：边标志侧保持2mm_5mm以上同色度区以外；3、检出距离：同轴反射型光电眼（可见常见光）为12mm4、响应时间：光电眼响应时间为2ms，系统响应速度为 50ms； 5、纠编精度：±1mm;6、最大推重：1.5T/3T可选;7、失控保护：自带极限位置失控保护装置，以便观察。

日常机械保养的原则和要求设备的日常维护保养是设备维护的基础工作，必须做到制度化和规范化。

纠偏装置纠偏装置：Fife于1989年并入美塞斯集团，发明世界上第一套纠偏装置系统（MC18/400/830/1898）。

纠偏装置由一个紧靠输送带的撞板、转动阀、隔膜气缸、滑座、纠偏辊等组成。

通过撞板感应输送带的跑偏，自动调节转动阀，来调节隔膜气缸内的压力，使纠偏辊的一端自动移动，实现自动纠偏。

该机构纠偏平稳，灵敏度高，无须人工即可实现自动纠偏，制造成本低廉，适用范围广。

纠偏装置的规格净重: 3.5 kg (7.75 lbs)通用输入电压: 90 VAC to 264 VAC线频: 47 to 63 Hz 功耗: 180 VA内熔丝: 3.15 Amps最大驱动器输出: 80 W Max Lockout Valve Output: 39 W at24 V or 48 V马达电流容量: 2.6 Amps 防护等级: IP54电流输出: +/- 50 mA for Hydraulic Servo Valve.纠偏装置的工作原理纠偏装置从放置在卷材线的适当位置上的感应器中获取信号，处理和放大信号，然后提供给传动器；适当的输出操作电动驱动器。

驱动器从而给纠偏组件定位，维持卷材所需要的状态。

卷材的修正率从预先安装的传感器中获取。

系统的不灵敏区小于± 0.05 mm (0.002 inch).位移式纠偏是一种移位的纠偏，它能让最大限度的降低卷材在进入和输出地跨度的要求的情况下实现位置修正。

设计平行滚筒，让纠偏支架扭曲卷材，让卷材受到的应力最小，位移式纠偏需求的的空间非常的小。

纠偏装置的主要功能1：可用机电式驱动器或液压缸作为驱动动力。

2：快速、精确地对卷材进行定位，使用的卷材宽度可达1930mm（76.0″）。

3：低摩擦滚珠轴套和转动杆的设计。

4：耐用的结构设计可长时间连续使用，大大降低维修的需要。

5：可选配的伺服对中器提高设置和卷材线性速度。

6：所有标准的FIFE®感应器和控制器都可以在跟边、对中和跟线纠偏场合中使用。
