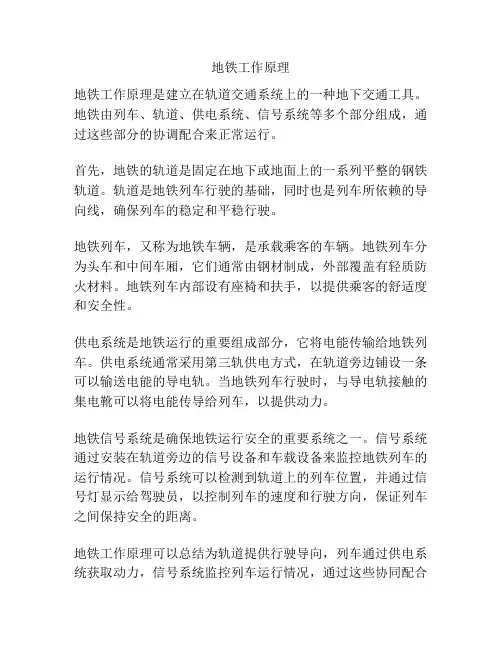

地铁工作原理
地铁工作原理是建立在轨道交通系统上的一种地下交通工具。
地铁由列车、轨道、供电系统、信号系统等多个部分组成，通过这些部分的协调配合来正常运行。
首先，地铁的轨道是固定在地下或地面上的一系列平整的钢铁轨道。
轨道是地铁列车行驶的基础，同时也是列车所依赖的导向线，确保列车的稳定和平稳行驶。
地铁列车，又称为地铁车辆，是承载乘客的车辆。
地铁列车分为头车和中间车厢，它们通常由钢材制成，外部覆盖有轻质防火材料。
地铁列车内部设有座椅和扶手，以提供乘客的舒适度和安全性。
供电系统是地铁运行的重要组成部分，它将电能传输给地铁列车。
供电系统通常采用第三轨供电方式，在轨道旁边铺设一条可以输送电能的导电轨。
当地铁列车行驶时，与导电轨接触的集电靴可以将电能传导给列车，以提供动力。
地铁信号系统是确保地铁运行安全的重要系统之一。
信号系统通过安装在轨道旁边的信号设备和车载设备来监控地铁列车的运行情况。
信号系统可以检测到轨道上的列车位置，并通过信号灯显示给驾驶员，以控制列车的速度和行驶方向，保证列车之间保持安全的距离。
地铁工作原理可以总结为轨道提供行驶导向，列车通过供电系统获取动力，信号系统监控列车运行情况，通过这些协同配合
的部件组成，地铁可以安全、高效地运行，为人们提供便捷的出行方式。

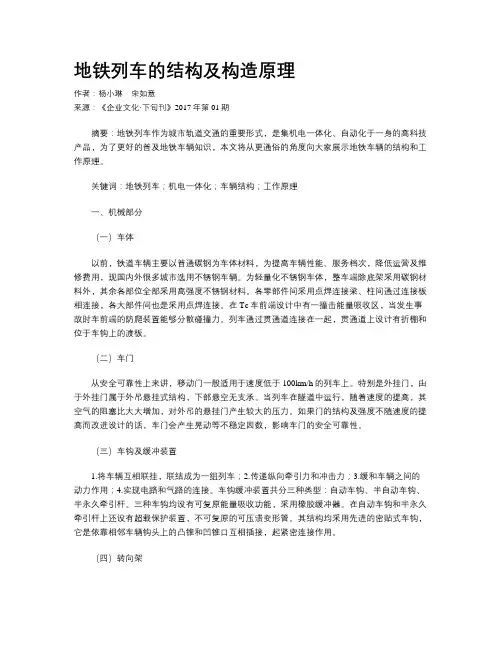

地铁列车的结构及构造原理作者：杨小琳宋如意来源：《企业文化·下旬刊》2017年第01期摘要：地铁列车作为城市轨道交通的重要形式，是集机电一体化、自动化于一身的高科技产品，为了更好的普及地铁车辆知识，本文将从更通俗的角度向大家展示地铁车辆的结构和工作原理。
关键词：地铁列车；机电一体化；车辆结构；工作原理一、机械部分（一）车体以前，铁道车辆主要以普通碳钢为车体材料，为提高车辆性能、服务档次，降低运营及维修费用，现国内外很多城市选用不锈钢车辆。
为轻量化不锈钢车体，整车端除底架采用碳钢材料外，其余各部位全部采用高强度不锈钢材料。
各零部件间采用点焊连接梁、柱间通过连接板相连接，各大部件间也是采用点焊连接。
在Tc车前端设计中有一撞击能量吸收区，当发生事故时车前端的防爬装置能够分散碰撞力。
列车通过贯通道连接在一起，贯通道上设计有折棚和位于车钩上的渡板。
（二）车门从安全可靠性上来讲，移动门一般适用于速度低于100km/h的列车上。
特别是外挂门，由于外挂门属于外吊悬挂式结构，下部悬空无支承。
当列车在隧道中运行，随着速度的提高，其空气的阻塞比大大增加，对外吊的悬挂门产生较大的压力。
如果门的结构及强度不随速度的提高而改进设计的话，车门会产生晃动等不稳定因数，影响车门的安全可靠性。
（三）车钩及缓冲装置1.将车辆互相联挂，联结成为一组列车；2.传递纵向牵引力和冲击力；3.缓和车辆之间的动力作用；4.实现电路和气路的连接。
车钩缓冲装置共分三种类型：自动车钩、半自动车钩、半永久牵引杆。
三种车钩均设有可复原能量吸收功能，采用橡胶缓冲器。
在自动车钩和半永久牵引杆上还设有超载保护装置，不可复原的可压溃变形管。
其结构均采用先进的密贴式车钩，它是依靠相邻车辆钩头上的凸锥和凹锥口互相插接，起紧密连接作用。
（四）转向架转向架是支承车体并担负车辆沿着轨道走行的支承走行装置。
为了便于通过曲线，在车体和转向架之间设有心盘或转轴，转向架可以绕一中心轴相对车体转动。
城市轨道车辆的组成以城市轨道车辆的组成为题，我们将介绍城市轨道车辆的各个部分以及其功能。
一、车体结构城市轨道车辆的车体通常由钢材制成，具有足够的强度和刚度来承受车辆的运行和载荷。
车体外部通常采用铝合金或不锈钢面板进行装饰，以提高车辆的美观性和耐腐蚀性。
车体内部则设计有座椅、扶手、车门等设施，以提供乘客的舒适感和便利性。
二、动力系统城市轨道车辆的动力系统通常由电动机、牵引系统和能源供应系统组成。
电动机负责提供车辆的动力，通常采用交流电机或直流电机。
牵引系统则将电动机的动力传输到车轮上，通常采用齿轮传动或牵引电缆传动。
能源供应系统则提供电能给电动机，通常通过接触网或第三轨供电。
三、制动系统城市轨道车辆的制动系统用于控制车辆的速度和停车。
常见的制动系统有机械制动、电阻制动和电子制动等。
机械制动通常采用摩擦制动或电磁制动，通过摩擦力或电磁力来减速或停车。
电阻制动通过将电动机的旋转能量转化为电能来减速或停车。
电子制动则通过控制电动机的电流来实现减速或停车。
四、辅助设备城市轨道车辆的辅助设备包括通信设备、监控设备、空调设备、照明设备等。
通信设备用于车辆之间的通信和与控制中心的通信。
监控设备用于监视车辆的运行状态和乘客的安全。
空调设备用于调节车辆内部的温度和湿度，以提供乘客的舒适感。
照明设备用于照亮车辆内部和外部环境。
五、安全设备城市轨道车辆的安全设备主要包括紧急制动系统、火灾报警系统和紧急疏散设备等。
紧急制动系统用于在紧急情况下迅速停车，以保证乘客的安全。
火灾报警系统用于监测车辆内部的温度和烟雾，一旦发现火灾，会自动报警并采取相应的措施。
紧急疏散设备包括紧急出口、灭火器等，用于在紧急情况下疏散乘客和灭火。
六、车辆控制系统城市轨道车辆的控制系统用于控制车辆的运行和停车。
常见的控制系统有自动驾驶系统和人工驾驶系统。
自动驾驶系统通过车载计算机和传感器来实现车辆的自动控制，可以实现列车的自动驾驶和自动停车。
人工驾驶系统则由驾驶员来控制车辆的运行和停车。
城市轨道交通车辆的基本组成城市轨道交通车辆主要由车体、转向架、车门系统、车体连接装置、制动系统、电力牵引系统、空调和通风系统、辅助电源系统、列车通信系统、列车控制系统与监控系统组成。
1、车体。
车体即容纳乘客的部分，也是安装与连接其他设备和部件的基础。
现代城市轨道交通车辆车体采用整体承载结构，由大断面铝型材或不锈钢制成，其组成部分有底架、侧墙（车窗、车门）、端墙、车顶等。
2、转向架。
转向架又叫走行部，是能相对车体回转的一种走行装置，它安装于车体和轨道之间，用于支撑车体，同时用来牵引和引导车辆沿着轨道行驶并承受与传递来自车体及线路的各种荷载，缓和其动力作用，是保证车辆运行品质的关键部件。
转向架一般由构架、一系悬挂装置、二系悬挂装置、轮对轴箱装置、基础制动（闸瓦制动或盘形制动）装置等组成。
动力转向架还装有牵引电动机和传动装置。
3、车门系统。
车门系统包括客室车门、司机室侧门、客室与司机室通道门、司机室前端疏散门。
客室车门关系到列车运营和乘客的安全，目前客室车门主要有内藏门、外挂门、塞拉门三种结构形式。
客室车门在列车运行中必须可靠锁闭，并具有防挤压保护功能，以防在关门时夹伤乘客；在设计上要通过监测装置将车门状态与列车牵引指令电路联锁。
同时，为了应对故障或突发的紧急情况，每个车门都配置了可现场操作的故障隔离装置和紧急开门装置。
4、车体连接装置。
车体连接装置主要包括车钩缓冲装置和贯通道装置（风挡装置）。
车钩缓冲装置由车钩和缓冲器两部分组成，安装于车体底架的两端，用于车辆间的连接与分解，其作用包括：使多节车辆编组成一列车，传递车辆间的牵引力、制动力和其他纵向冲击力，缓和及衰减车辆间的冲击力。
贯通道装置（风挡装置）位于两节车厢的连接处，是两车的通道连接部分，具有良好的防风、防雨、防尘、隔声、隔热功能，能使乘客安全地穿行于车厢之间。
5、制动系统。
制动系统的主要作用是产生制动力，保证运行中的列车按需要减速或在规定的距离内安全停车及防止停放的车辆溜走，确保行车安全。
