下载文档原格式
常用的电化学测试方法
，
电化学测试是一种用来研究物质电子结构和性质的实验技术，它可以以不同的方式来进行，其中最常见的几种测试包括电化学阻抗分析（EIS）、电压滴定、阳极溶出试验（CET）和氧化还原工作电位（OWP）。
电化学阻抗分析是用来评估复杂的电子结构的测试方法。
它可以用来评估基材或表面的结构。
电化学阻抗分析可以测量电化学反应以及电解质反应中参与者之间的相互作用。
它还可以用来确定物质的表面电子活性。
电压滴定是用来确定离子表面活性的实验测试。
它可以帮助研究人员确定材料中离子的活性和有效活性，以及一个离子如何受其他化合物影响。
CET测试是将电极沉积在特定材料表面，使得特定电极可以与材料表面进行共振，用来研究特定材料的表面电子属性的一种方法。
它可以帮助我们更深入地了解材料的电子属性、表面结构和电化学反应。
OWP测试又称电位迁移测试，是一种采用阳极溶出方式来测量物质/材料电极的抗氧化性、稳定性和耐腐蚀性的测试方法。
OWP测试可以帮助科学家们评估化合物的可靠性并以化学方式确定材料的抗氧化性和稳定性。
事实上，电化学测试是研究物质电子结构和性质最有效的方法之一，它可以被用来进行精准的测试，从而获得有价值的信息
以及在实际应用中更好地满足技术需求。
电化学测试的重要性在于它可以提供更准确的数据，从而更好地落实高校和高等教育的目标，解决科学研究中的技术问题。
电化学检测技术的新进展随着科学技术的不断发展，电化学检测技术在各个领域的应用也日益广泛。
本文将介绍电化学检测技术的定义和原理，并探讨其在环境监测、生物医药、能源储存和材料分析等领域的新进展。
一、电化学检测技术的定义和原理电化学检测技术是利用电化学方法来测量和分析样品中的化学反应或物理性质的一种技术。
其基本原理是利用电荷转移过程中产生的电流来测量电化学反应的速率和物质浓度。
1. 电化学检测技术的分类电化学检测技术可以分为电位法、电流法和阻抗法等多种分类方法。
其中，电位法主要通过测量电极与电解质界面上的电势差来分析样品中的物质；电流法是通过测量电流的变化来分析和测量样品中的物质浓度；阻抗法则是通过测量交流电路中的电阻和电容来获得样品的电化学信息。
2. 电化学检测技术的基本原理电化学检测技术的基本原理是根据电化学反应中的电子转移和离子传输来测量和分析样品中所含物质的电化学信息。
通过在电解质中放置电极，应用外加电势或电流，观察电极与电解质界面上的电位或电流变化，可以得到目标物质浓度、反应速率等。
二、电化学检测技术在环境监测中的新进展环境监测是电化学检测技术应用的领域之一，其主要目的是监测和评估环境中的有害物质和污染物。
电化学检测技术在环境监测中的新进展主要体现在以下几个方面：1. 无机离子检测电化学检测技术可以通过选择性电极来检测环境中的无机离子，比如重金属离子、氨氮离子等。
近年来，利用新型材料和改进的电极结构，电化学检测技术在无机离子检测方面取得了显著的进展。
2. 有机物污染物检测电化学检测技术在有机物污染物检测方面也有了新的突破。
通过选择性电极和催化剂的应用，可以对有机物污染物进行灵敏和准确的检测，如苯酚、农药等。
3. 环境监测仪器的集成化和便携化近年来，随着微纳技术和电子技术的发展，电化学检测技术的仪器设备越来越趋向于集成化和便携化。
这些小型化的仪器可以更方便地进行现场环境监测，提高监测效率和准确性。

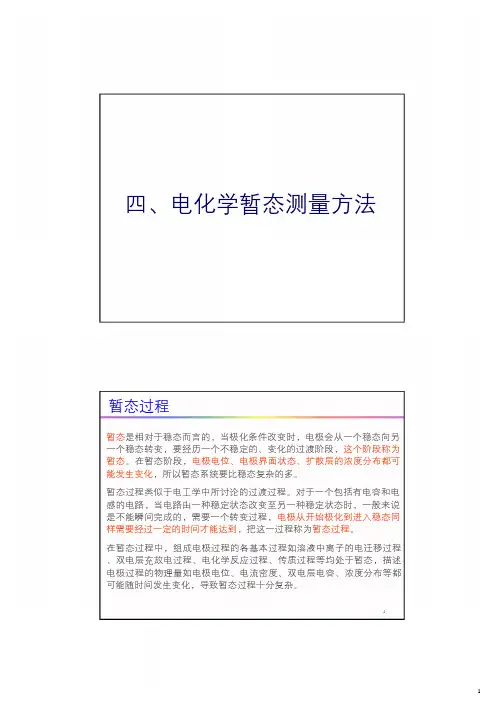

四、电化学暂态测量方法暂态过程暂态是相对于稳态而言的，当极化条件改变时，电极会从一个稳态向另一个稳态转变，要经历一个不稳定的、变化的过渡阶段，这个阶段称为暂态。
在暂态阶段，电极电位、电极界面状态、扩散层的浓度分布都可能发生变化，所以暂态系统要比稳态复杂的多。
暂态过程类似于电工学中所讨论的过渡过程。
对于一个包括有电容和电感的电路，当电路由一种稳定状态改变至另一种稳定状态时，一般来说是不能瞬间完成的，需要一个转变过程，电极从开始极化到进入稳态同样需要经过一定的时间才能达到，把这一过程称为暂态过程。
在暂态过程中，组成电极过程的各基本过程如溶液中离子的电迁移过程、双电层充放电过程、电化学反应过程、传质过程等均处于暂态，描述电极过程的物理量如电极电位、电流密度、双电层电容、浓度分布等都可能随时间发生变化，导致暂态过程十分复杂。
21暂态特点1. 暂态过程具有暂态电流，即双电层充电电流；CidCiR1if R f电极等效电路图极化电流包括两个部分：一部分电流用于电化学反应，符合Faraday定律，即每电化当量的电化学反应产生的电量为一个Faraday，称为法拉第电流(Faradaic current)i f，或者电化学反应电流；另一部分电流用于双电层充电，称为双电层充电电流(double-layer charging current)i c，或者称为电容电流(capacitive current)。
i=i+if c 稳态: ic=0暂态：i c变化3暂态特点双电层充电电流i c为dq−−dEd[C(E E)dCi===−C+E−Ed z()dc d zdt dt dt dt式中，取负号是因为规定阴极电流为正，C d为双电层电容，E为电极电位，E z为零电荷电势。
式中第一项为电极电位改变时引起的双电层充电电流，第二项为双电层电容改变时引起的双电层充电电流。
当电极表面发生吸脱附时，双电层电容C d将发生剧烈的变化，由第二项引起的充电电流可以达到很大的数值，常常形成吸(脱)附电流峰。
常用电化学测试方法
摘要：
一、引言
二、电化学测试方法概述
1.电化学方法的分类
2.电化学测试方法的应用领域
三、常见电化学测试方法介绍
1.电位测量法
2.电流测量法
3.电化学阻抗谱法
4.循环伏安法
5.电化学发光法
四、电化学测试方法的优缺点
1.优点
2.缺点
五、发展趋势与展望
六、结论
正文：
一、引言
随着全球能源危机和环境污染问题日益严重，可再生能源和绿色出行的需求越来越迫切。
锂离子电池作为一种重要的电化学储能装置，以其优异的性能
优势在我国得到了广泛的应用。
本文将简要介绍电化学储能系统，并重点分析锂离子电池的性能优势、应用现状和发展趋势。
常用的电化学测试技术
在电化学领域，常用的电化学测试技术包括：
1. 电化学阻抗谱（Electrochemical Impedance Spectroscopy, EIS）：通过在待测系统中施加交流电信号，测量系统的阻抗来研究电化学界面的特性和反应动力学。
2. 循环伏安法（Cyclic Voltammetry, CV）：在电极上施加一定电压范围的周期性扫描，测量电流响应，用于研究电化学反应的电流-电势关系和峰值特性。
3. 安培法（Amperometry）：通过测量电流变化来定量检测电化学反应中的物质浓度或电荷转移速率。
4. 恒电位法（Potentiostatic/Galvanostatic Methods）：通过在电极上施加恒定的电势或电流，研究电化学反应的动力学行为和电极材料的性质。
5. 旋转圆盘电极法（Rotating Disk Electrode, RDE）：通过将电极旋转来改变质量传递条件，研究电极反应的动力学特性和质量传递过程。
6. 振荡扫描伏安法（Swinging Electrode Voltammetry, SEV）：通过改变电极电位的扫描速率，观察电流的振荡变化，用于研究电极表面的反应过程。
7. 交流阻抗法（Alternating Current Conductance, ACC）：类似于EIS，测量电导率或阻抗来研究材料的电化学性质。
这些电化学测试技术可以用于研究电化学反应机制、表征电极材料性能、分析电解质溶液中的物质浓度、评估腐蚀性能等。
不同的测试技术适用于不同的研究目的和应用领域，选择适合的技术可以帮助科学家和工程师深入了解电化学系统的性质和行为。
线性电势扫描过程
当电势从没有还原反应发生的较正电势开始向电势负方向线性扫描时，还原电
连续三角波扫描
8
由于采用的是小幅度测量信号，C d 可以看成是常数，在单程扫描过程中，响应电流恒定不变，即
dE
i i C const
==−=12
电极处于理想极化状态，且溶液电阻可忽略所以在B 点电势换向瞬间，电流从C d v 突变为-C d v 。
''2A B d A B i i i i i C v
Δ=−=−=由于
()()A B B C dE
dE
v
dt dt →→−==因此，电势换向前后电流的突跃值Δi 为
变换上式可得2d i
C v Δ=4d iT C E Δ=ΔT 为三角波电势信号的周期
ΔE 为三角波电势信号的幅值
上述方法是测定电化学超级电容器的电容值常用方法。
2E
v T
Δ=
由等效电路可知，总电流由双电层充电电流和法拉第电流两部分，即
d f
dE
i C i dt =−+
相应的三角波电势控制信号和相应的响应电流如下图。
的增大，体系的峰值电流i
可以从可逆行为变化为准可逆行为，再变
p
化到完全不可逆行为。
38
40
对于一个电化学反应
O ne R
−+R O ne R
−+→R O ne −
→+正向扫描(即向电势负方向扫描)时发生阴极反应
反向扫描时，则发生正向扫描过程中生成的反应产物R 的重新氧化的反应
循环伏安法
当从一个不发生电极反应的初始电势开始扫描时，暂态只有非法拉第电流流过。
随着电极电势逐渐负移到(还原电位)附近时，O 开始在电极上还原，并有法拉第电流通过。
由于电势越来越负，电极表面反应物O 因此向电极表面的流量和电流就增加。
当O 的表面浓度下降到近于零，电流也0
平ϕ随着电极电势逐渐变正，电极附近可氧化的R 粒子的浓度较大，在电势接近
时，表面上的电化学平衡应当向着越来越有利于生成
对于产物稳定的可逆体系，循环伏安曲线两组参数具有下述重要特征：且与扫速v 、换向电势E λ、扩散系数D 1pa pc
i i =2.35925o pc p pa pc
RT E E E E mV nF n
≈Δ=−≈或（C）准可逆体系循环伏安曲线两组参数的特征为：准可逆体系的|∆E p |比可逆体系的大，即且随着扫速v的增大而增大。
准可逆体系
p pa pc E E E Δ=−
当电极反应完全不可逆时，逆反应非常迟缓，正向扫描产物来不及发生反应就扩散到溶液内部，因此在循环伏安图上观察不到反向扫描的电流峰。
51
多组分体系
对于平行的多组分电极反应体系
111O n e R −+U 222
O n e R −+U 如果O 1和O 2的扩散过程是独立的，它们的流量就是可加和的，则O 1和O 2同时存在时的伏安曲线就是各自单独的伏安曲线的加和。
52
多组分体系
应当注意的是：
222
O n e R −+U 的衰减曲线的延伸线为基线。
过程的i p2的测量必须以第一个反应的电流峰
通常认为，在越过第一个过程的峰电势后，同大幅度电势阶跃实验的电流衰减规律一样，第一个反应的电流按照t -1/2的规律衰减，从而得到第二个反应峰值电流的测量基线。
53
多步骤电荷转移体系
对于连串的分步电荷转移反应体系
1110 (E )
O n e R −+U 21220 (E )
R n e R −+U 如果E 01> E 02，即O 在R 1之前还原，并且E 01和E 02相差较大，在伏安曲线上就可观察到两个分离的电流峰。
第一个电流峰对应着O 还原为R 1的n 1个电子的还原反应，同时，中间产物R 1向溶液内部扩散。
在第二个电流峰处，对应着R 1还原成R 2的n 2个电子的还原反应。
含支持电解质
不含支持电解质
IR补偿
ΔE p : ~70mV i pc : ~-6.4μA i pa /i pc : ~1.0ΔE p : ~145mV i pc : ~-5.8μA i pa /i pc : ~0.93
ΔE p : ~70mV i pc : ~-6.5μA i pa /i pc : ~1.0
在实验误差范围内，利用仪器进行IR补偿和加入支持电解质的作用一致，均可消除溶液电阻带来的影响。
57
循环伏安曲线测定的影响因素
2. 扫描速率的影响
无支持电解质
20mV/s
1000mV/s
IR 补偿
无IR 补偿
在较低的扫描速率下，溶液电阻压降对CV 曲线的影响较小，但随着扫描速率的增加，CV 曲线受到越来越严重的歪曲，ΔE p 也急剧增大。
20mV/s
1000mV/s
无IR 补偿
IR 补偿
59
循环伏安曲线测定的影响因素
4. 电活性物质浓度的影响
电解质浓度会导致CV曲线的形状发生明显变化，但
1
pa
pc
i i ≈4.9×10-4mol/L
5.0×10-3mol/L
3.0×10-2mol/L
之间的不同探讨多组分体系的电化学行为。
Ni(111)电极在KOH溶液中的CV曲线
循环伏安曲线测定的影响因素
7. 扫描次数的影响
在进行循环伏安曲线测试时，不同次数扫描可以研究中间产物，多次扫描可以得到稳态循环伏安曲线。
有机物在得失电子时常常产生不稳定的中间物，这种中间物进一步氧化或还原的电流峰往往在第二次扫描时表现出来。
如果推测的反应中间物有稳定化合物或有与它类似的化合物的存在，可以测定它的伏安曲线，通过比较，可以确定或排除所推测的反应中间物的存在。
第2次
第100次
62
初步研究电极体系可能发生的电化学反应
开始向电势正方向扫描，此时研究电极表面是金属银。
在电流逐渐上升，出现一个比较低、比较平的电流峰，这是金属
引起的阳极电流峰，反应方程为：
由此可见，曲线上开始出现电流峰的电势与平衡电势偏离很小，说明此时反应极化很小，这同金属Ag的导电性很好有关。
但是电流始终未达到很大的数值，表现
0.65V左右时，一个新的阳极电流峰开始出现，这是由
所引起的，反应方程式为：
显然，曲线上开始出现第二个氧化峰的电势远比其平衡电势更正，说明此时反应
O均匀地覆盖在银丝电极表面上，而
极化很大。
这是因为此时Ag
2
·cm)，大大增加了电极的电阻极化。
但是该电流峰远较第一个氧化
0.8V左右时，电流又开始上升，同时可以看到在电极表面有气体逸出，这时的电流用于析出氧气，其反应方程式为：
时，电势开始换向，进行反向扫描。
当电势反向扫描至，开始出现阴极电流峰，这是由AgO 还原为Ag 2O 所引起的，即
22222AgO H O e Ag O OH −−
++→+0.2V 以后时，开始出现第二个阴极电流峰，这是由所引起的，其反应方程式为：
222Ag O H O e Ag OH −
++→+
这个电流峰很陡，达到了很高的电流峰值，这是因为随着反应的进行，
Ag，而金属Ag的导电性非常好，迅速改善了电极的导电性，电流迅速上升到很高的数值，成为四个电流峰中最高的电流峰。
判断电极过程的可逆性
可逆体系不可逆体系
79判断电极过程的可逆性
判断电极反应的反应物来源研究电活性物质的吸脱附过程
研究电活性物质的吸脱附过程
扩散和吸附反应物共存
仅有扩散反应物
研究电活性物质的吸脱附过程
(fuel cell)中必不可少的电催化剂材料，Pt的电化学性质以及
曲线可以分为三个部分，中间的部分只有很小的、基本不变的双电层充电电流，而没有法拉第电流，称为双电层区。
低电势范围内的氢区内发生氢原子的吸脱附过程，还原峰H c 对应着阴极还原产生吸附氢原子的反应，与其相对的氧化峰H a 对应着吸附氢原子的氧化脱附反应，氧化峰和还原峰之间的峰分离间距很小(峰值电位差较小)，说明反应的可逆性很好。
氢的吸附和脱附各包含两个分离的峰，其原因是多晶Pt 不同的晶面。
在图中标出的1的位置是氢气开始析出的位置。
研究电活性物质的吸脱附过程
在高电势范围的氧区，O a 峰对应着吸附氧或Pt 氧化层的形成，O c 则对应着氧化层的还原反应。
两峰之间大的峰分离间距说明反应的可逆性差。
在图中标出的的位置是氧气开始析出的位置。
研究电活性物质的吸脱附过程
研究电活性物质的吸脱附过程
含苯
不含苯
研究电活性物质的吸脱附过程
含苯
不含苯
90
单晶电极电化学行为的表征
可以看出，在析出氧气之前，存在着形成金表面氧化层(或氧吸附层)的氧化电流峰，Au(111)电极的伏安曲线上存在着2个氧化峰，而Au(100)电极的伏安曲线上存在着4个氧化峰。
Au(111) 0.01mol/L HClO 4Au(100)
0.1mol/L HClO 4。
