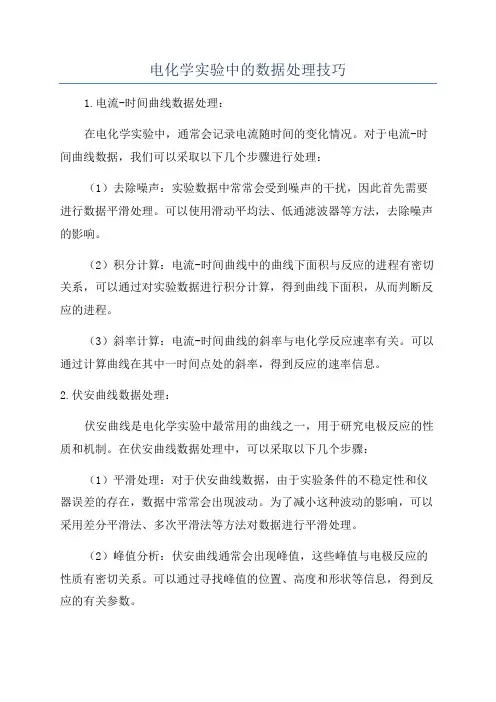

电化学实验中的数据处理技巧1.电流-时间曲线数据处理：在电化学实验中，通常会记录电流随时间的变化情况。
对于电流-时间曲线数据，我们可以采取以下几个步骤进行处理：（1）去除噪声：实验数据中常常会受到噪声的干扰，因此首先需要进行数据平滑处理。
可以使用滑动平均法、低通滤波器等方法，去除噪声的影响。
（2）积分计算：电流-时间曲线中的曲线下面积与反应的进程有密切关系，可以通过对实验数据进行积分计算，得到曲线下面积，从而判断反应的进程。
（3）斜率计算：电流-时间曲线的斜率与电化学反应速率有关。
可以通过计算曲线在其中一时间点处的斜率，得到反应的速率信息。
2.伏安曲线数据处理：伏安曲线是电化学实验中最常用的曲线之一，用于研究电极反应的性质和机制。
在伏安曲线数据处理中，可以采取以下几个步骤：（1）平滑处理：对于伏安曲线数据，由于实验条件的不稳定性和仪器误差的存在，数据中常常会出现波动。
为了减小这种波动的影响，可以采用差分平滑法、多次平滑法等方法对数据进行平滑处理。
（2）峰值分析：伏安曲线通常会出现峰值，这些峰值与电极反应的性质有密切关系。
可以通过寻找峰值的位置、高度和形状等信息，得到反应的有关参数。
（3）拟合处理：对于一些伏安曲线，可以通过对曲线进行拟合，得到反应的动力学方程和参数信息。
常用的拟合方法包括线性拟合、非线性拟合等。
3.循环伏安曲线数据处理：循环伏安曲线是研究电极反应的电化学动力学和机理的重要手段之一、在循环伏安曲线数据处理中，可以采取以下几个步骤：（1）基线修正：循环伏安曲线通常会受到仪器漂移和实验条件变化的影响，从而产生基线的偏移。
为了准确分析曲线中的峰值和波谷，需要进行基线修正，将曲线位置调整到合适的水平。
（2）峰值分析：循环伏安曲线中的峰值和波谷与电极反应的动力学和机理有重要关系。
通过分析曲线中的峰值和波谷的位置、高度和形状等信息，可以了解反应的机制。
（3）拟合处理：有时循环伏安曲线可以通过对曲线进行拟合，得到电化学反应动力学的相关参数。

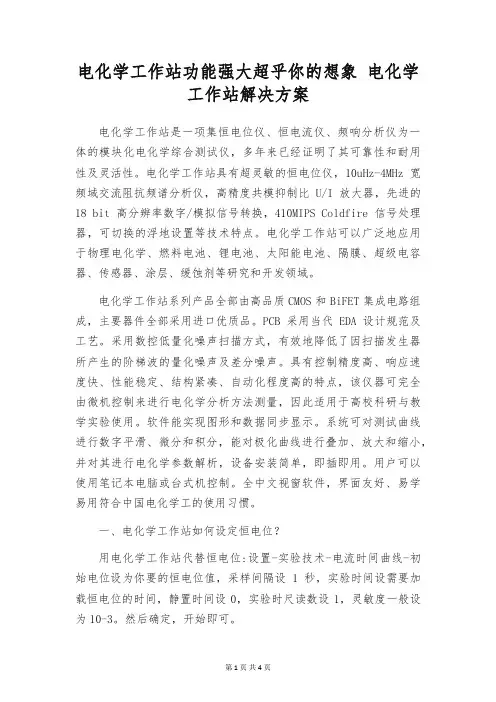

电化学工作站功能强大超乎你的想象电化学工作站解决方案电化学工作站是一项集恒电位仪、恒电流仪、频响分析仪为一体的模块化电化学综合测试仪，多年来已经证明了其可靠性和耐用性及灵活性。
电化学工作站具有超灵敏的恒电位仪，10uHz-4MHz宽频域交流阻抗频谱分析仪，高精度共模抑制比U/I放大器，先进的18 bit高分辨率数字/模拟信号转换，410MIPS Coldfire信号处理器，可切换的浮地设置等技术特点。
电化学工作站可以广泛地应用于物理电化学、燃料电池、锂电池、太阳能电池、隔膜、超级电容器、传感器、涂层、缓蚀剂等研究和开发领域。
电化学工作站系列产品全部由高品质CMOS和BiFET集成电路组成，主要器件全部采用进口优质品。
PCB采用当代EDA设计规范及工艺。
采用数控低量化噪声扫描方式，有效地降低了因扫描发生器所产生的阶梯波的量化噪声及差分噪声。
具有控制精度高、响应速度快、性能稳定、结构紧凑、自动化程度高的特点，该仪器可完全由微机控制来进行电化学分析方法测量，因此适用于高校科研与教学实验使用。
软件能实现图形和数据同步显示。
系统可对测试曲线进行数字平滑、微分和积分，能对极化曲线进行叠加、放大和缩小，并对其进行电化学参数解析，设备安装简单，即插即用。
用户可以使用笔记本电脑或台式机控制。
全中文视窗软件，界面友好、易学易用符合中国电化学工的使用习惯。
一、电化学工作站如何设定恒电位？用电化学工作站代替恒电位:设置-实验技术-电流时间曲线-初始电位设为你要的恒电位值，采样间隔设1秒，实验时间设需要加载恒电位的时间，静置时间设0，实验时尺读数设1，灵敏度一般设为10-3。
然后确定，开始即可。
二、电化学技术和方法：循环伏安和线性扫描：电流平均、电流平均法、动电流线性扫描法、欧姆降校正、可同时记录外部输入的信号、多种常规分析功能(腐蚀速率和Tafel分析等)、扫描速率1V/s~10,000V/s。
计时电流和计时电位：可设置1~255个不同的电位/电流脉冲、标准配置取样间隔zui 小为10s、欧姆降校正、可同时记录外部输入信号、可进行多达65535次循环测量。
电化学综合测试系统技术参数设备名称：电化学综合测试系统品牌：（美国）普林斯顿型号：PARSTAT 2273一、技术参数：1、功率放大器*1.1 槽压：±100V1.2 最大电流：±2A(标配)*1.3最大功率：200W1.4 转换速率：≥15V/us1.5 升起时间：<250ns2、差分静电计*2.1输入阻抗：≥ 10e13Ω in parallel with ≤ 5pF2.2 输入偏置电流：<5 pA2.3 最大输入电压：±10V2.4差分：±10V*2.5带宽：-3dB@>15 MHZ3、IR补偿3.1正反馈范围：2000MΩ2Ω（取决于电流幅度）4、电流测量4.1 电流量程：2A-40pA*4.2 电流分辨率：1.2fA4.3 电流准确性：20μA to 2A <0.4% full scale5、交流阻抗测试5.1 频率范围：10uHz――1MHz*5.2最小交流电压幅值：0.1mV RMS5.3扫描：线性或对数6、通讯接口：USB7、软件功能7.1在WINDOWS 环境下运行32位的电化学交流阻抗软件,可进行下述测试：恒电位交流阻抗，恒电流交流阻抗，恒电位下的交流阻抗随时间变化曲线，恒电流下的交流阻抗随时间变化曲线，多波叠加技术。
Mott-Shottky技术：*可以更改参数的设置(下一个频率点,终止频率点,剩余的实验中的数据点数,频率扫描方向)可作单频,多频实验并可实时显示在数据采集期间,可以同时显示一,二,三,四种图形提供Z数学函数提供强有力的特效校正工具,使得每套电化学阻抗系统都有最佳的性能开放的数据库管理多波叠加技术,大大提高测试速度可在同一初始条件下多次连续循环并同时显示开放的Access数据库管理7.2腐蚀测试软件，能完成如下测试并实时显示a. 线性极化曲线b. 阳极极化曲线c. 塔菲尔曲线d. 动电位极化曲线e. 循环极化f. 腐蚀电位随时间的变化曲线g. 恒电流h. 恒电位i. 开路电位j. 腐蚀速率与时间曲线k. 电偶腐蚀l. 电化学噪声*允许同时控制多台恒电位仪*具有电流中断IR补偿功能*可以控制旋转电极的速度,启动/停止7.3 32位数据库管理的循环伏安软件包括：- 线性扫描- 循环伏安- 多重循环- 阶梯循环伏安- 模拟量和数字量扫描7.4阶跃测试软件包括：- 计时电流- 计时电位7.5 脉冲测试软件包括：- 电流脉冲- 电位脉冲- 方波伏安- 差分脉冲伏安- 常规脉冲伏安- 反常规脉冲伏安- 多重循环电位阶跃- 多重循环电流阶跃7.6 配备电化学阻抗等效电路拟合软件一套二、配置清单：1、恒电位/电流仪及阻抗测试仪一套2、仪器控制软件及数据拟合软件一套。
常用的电化学测试技术
在电化学领域，常用的电化学测试技术包括：
1. 电化学阻抗谱（Electrochemical Impedance Spectroscopy, EIS）：通过在待测系统中施加交流电信号，测量系统的阻抗来研究电化学界面的特性和反应动力学。
2. 循环伏安法（Cyclic Voltammetry, CV）：在电极上施加一定电压范围的周期性扫描，测量电流响应，用于研究电化学反应的电流-电势关系和峰值特性。
3. 安培法（Amperometry）：通过测量电流变化来定量检测电化学反应中的物质浓度或电荷转移速率。
4. 恒电位法（Potentiostatic/Galvanostatic Methods）：通过在电极上施加恒定的电势或电流，研究电化学反应的动力学行为和电极材料的性质。
5. 旋转圆盘电极法（Rotating Disk Electrode, RDE）：通过将电极旋转来改变质量传递条件，研究电极反应的动力学特性和质量传递过程。
6. 振荡扫描伏安法（Swinging Electrode Voltammetry, SEV）：通过改变电极电位的扫描速率，观察电流的振荡变化，用于研究电极表面的反应过程。
7. 交流阻抗法（Alternating Current Conductance, ACC）：类似于EIS，测量电导率或阻抗来研究材料的电化学性质。
这些电化学测试技术可以用于研究电化学反应机制、表征电极材料性能、分析电解质溶液中的物质浓度、评估腐蚀性能等。
不同的测试技术适用于不同的研究目的和应用领域，选择适合的技术可以帮助科学家和工程师深入了解电化学系统的性质和行为。

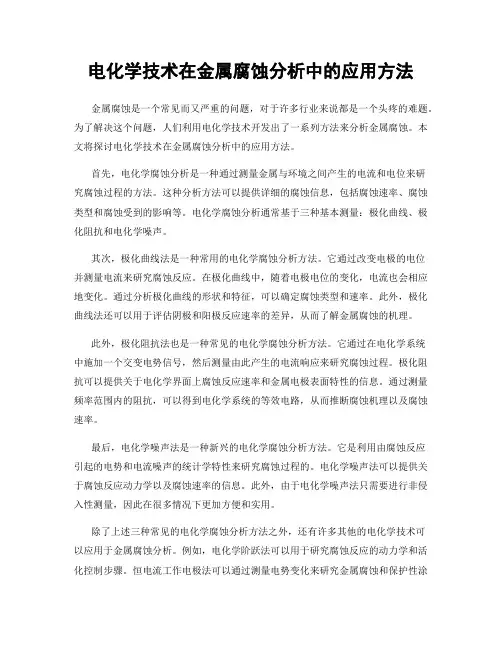

电化学技术在金属腐蚀分析中的应用方法金属腐蚀是一个常见而又严重的问题，对于许多行业来说都是一个头疼的难题。
为了解决这个问题，人们利用电化学技术开发出了一系列方法来分析金属腐蚀。
本文将探讨电化学技术在金属腐蚀分析中的应用方法。
首先，电化学腐蚀分析是一种通过测量金属与环境之间产生的电流和电位来研究腐蚀过程的方法。
这种分析方法可以提供详细的腐蚀信息，包括腐蚀速率、腐蚀类型和腐蚀受到的影响等。
电化学腐蚀分析通常基于三种基本测量：极化曲线、极化阻抗和电化学噪声。
其次，极化曲线法是一种常用的电化学腐蚀分析方法。
它通过改变电极的电位并测量电流来研究腐蚀反应。
在极化曲线中，随着电极电位的变化，电流也会相应地变化。
通过分析极化曲线的形状和特征，可以确定腐蚀类型和速率。
此外，极化曲线法还可以用于评估阴极和阳极反应速率的差异，从而了解金属腐蚀的机理。
此外，极化阻抗法也是一种常见的电化学腐蚀分析方法。
它通过在电化学系统中施加一个交变电势信号，然后测量由此产生的电流响应来研究腐蚀过程。
极化阻抗可以提供关于电化学界面上腐蚀反应速率和金属电极表面特性的信息。
通过测量频率范围内的阻抗，可以得到电化学系统的等效电路，从而推断腐蚀机理以及腐蚀速率。
最后，电化学噪声法是一种新兴的电化学腐蚀分析方法。
它是利用由腐蚀反应引起的电势和电流噪声的统计学特性来研究腐蚀过程的。
电化学噪声法可以提供关于腐蚀反应动力学以及腐蚀速率的信息。
此外，由于电化学噪声法只需要进行非侵入性测量，因此在很多情况下更加方便和实用。
除了上述三种常见的电化学腐蚀分析方法之外，还有许多其他的电化学技术可以应用于金属腐蚀分析。
例如，电化学阶跃法可以用于研究腐蚀反应的动力学和活化控制步骤。
恒电流工作电极法可以通过测量电势变化来研究金属腐蚀和保护性涂层的效果。
此外，电化学交流阻抗光谱法和扫描电镜结合的方法也可以提供更全面的腐蚀分析结果。
总之，电化学技术在金属腐蚀分析中具有广泛的应用。

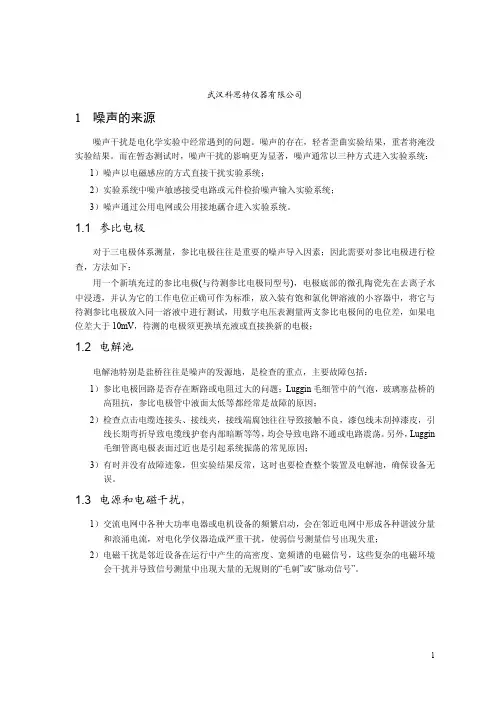

电化学测量中的噪声问题武汉科思特仪器有限公司1噪声的来源噪声干扰是电化学实验中经常遇到的问题。
噪声的存在，轻者歪曲实验结果，重者将淹没实验结果。
而在暂态测试时，噪声干扰的影响更为显著，噪声通常以三种方式进入实验系统：1）噪声以电磁感应的方式直接干扰实验系统；2）实验系统中噪声敏感接受电路或元件检拾噪声输入实验系统；3）噪声通过公用电网或公用接地藕合进入实验系统。
1.1 参比电极对于三电极体系测量，参比电极往往是重要的噪声导入因素；因此需要对参比电极进行检查，方法如下：用一个新填充过的参比电极(与待测参比电极同型号)，电极底部的微孔陶瓷先在去离子水中浸透，并认为它的工作电位正确可作为标准，放入装有饱和氯化钾溶液的小容器中，将它与待测参比电极放入同一溶液中进行测试，用数字电压表测量两支参比电极间的电位差，如果电位差大于10mV，待测的电极须更换填充液或直接换新的电极；1.2 电解池电解池特别是盐桥往往是噪声的发源地，是检查的重点，主要故障包括：1）参比电极回路是否存在断路或电阻过大的问题；Luggin毛细管中的气泡，玻璃塞盐桥的高阻抗，参比电极管中液面太低等都经常是故障的原因；2）检查点击电缆连接头、接线夹，接线端腐蚀往往导致接触不良，漆包线未刮掉漆皮，引线长期弯折导致电缆线护套内部暗断等等，均会导致电路不通或电路震荡。
另外，Luggin 毛细管离电极表面过近也是引起系统振荡的常见原因；3）有时并没有故障迹象，但实验结果反常，这时也要检查整个装置及电解池，确保设备无误。
1.3 电源和电磁干扰，1）交流电网中各种大功率电器或电机设备的频繁启动，会在邻近电网中形成各种谐波分量和浪涌电流，对电化学仪器造成严重干扰，使弱信号测量信号出现失重；2）电磁干扰是邻近设备在运行中产生的高密度、宽频谱的电磁信号，这些复杂的电磁环境会干扰并导致信号测量中出现大量的无规则的“毛刺”或“脉动信号”。
2降低噪声干扰2.1 降低参比回路噪声参比电极是噪声敏感元件，其内阻高而又处于低信号输入源部分，极易检拾噪声，因此必须尽量降低参比电极回路的阻抗，各电极引线部分也容易成为噪声源；1）对于噪声比较敏感体系（如高阻涂层或混凝土测试），应该避免使用活塞式盐桥，采用琼脂盐桥可降低参比回路阻抗；2）如采用饱和甘汞电极，确认电极的微孔陶瓷处于良好浸透状态，以降低参比电极的阻抗；3）确认盐桥导通的，对于一体式KCl/琼脂凝胶盐桥，并确保琼脂凝胶体没有干燥断裂，并与工作溶液良好接触；对活塞式盐桥，要保证三通活塞内部是湿润的，且无晶体析出；4）若由于溶液阻抗高产生的噪声难以避免，可在辅助对电极与参比电极之间串联一支100nF的电容器；5）若是直流电化学噪声测试，在工作电极和恒电位仪的机壳之间连一个1uF的电容；6）若是电化学阻抗测试，用一根铂丝与参比电极并联。
