海虹老人牌涂料的编号

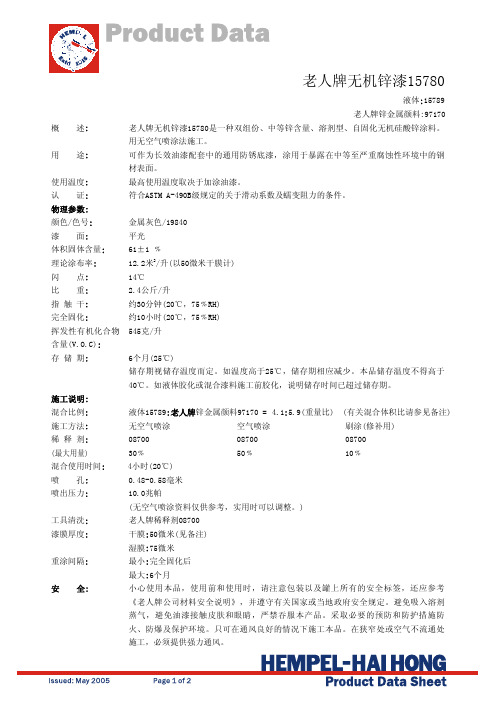

老人牌无机锌漆15780液体:15789 老人牌锌金属颜料：９７１７０　概 述:老人牌无机锌漆15780是一种双组份、中等锌含量、溶剂型、自固化无机硅酸锌涂料。

用无空气喷涂法施工。

用 途:可作为长效油漆配套中的通用防锈底漆，涂用于暴露在中等至严重腐蚀性环境中的钢材表面。

使用温度:最高使用温度取决于加涂油漆。

认 证:符合ASTM A-490B级规定的关于滑动系数及蠕变阻力的条件。

物理参数:颜色/色号:金属灰色/19840漆 面:平光体积固体含量:6１±1 ﹪理论涂布率:1２.2米2/升(以50微米干膜计)闪 点:14℃比 重: 2.4公斤/升指 触 干:约30分钟(20℃，75﹪RH)完全固化:约１０小时(20℃，75﹪RH)5４5克/升挥发性有机化合物含量(V.O.C):存 储 期:6个月(25℃)储存期视储存温度而定。

如温度高于25℃，储存期相应减少。

本品储存温度不得高于40℃。

如液体胶化或混合漆料施工前胶化，说明储存时间已超过 储存期。

施工说明:混合比例:液体15789:老人牌锌金属颜料97170 = 4.1:5.9(重量比) (有关混合体积比请参见备注) 施工方法:无空气喷涂 空气喷涂 刷涂(修补用)稀 释 剂:08700 08700 08700(最大用量)30﹪ 50﹪ 10﹪混合使用时间: ４小时(20℃)喷 孔:0.48-0.58毫米喷出压力:10.0兆帕(无空气喷涂资料仅供参考，实用时可以调整。

)工具清洗:老人牌稀释剂08700漆膜厚度:干膜:50微米(见备注)湿膜:75微米重涂间隔:最小:完全固化后最大:6个月安 全:小心使用本品，使用前和使用时，请注意包装以及罐上所有的安全标签，还应参考《老人牌公司材料安全说明》，并遵守有关国家或当地政府安全规定。

避免吸入溶剂蒸气，避免油漆接触皮肤和眼睛，严禁吞服本产品。

采取必要的预防和防护措施防火、防爆及保护环境。

只可在通风良好的情况下施工本品。

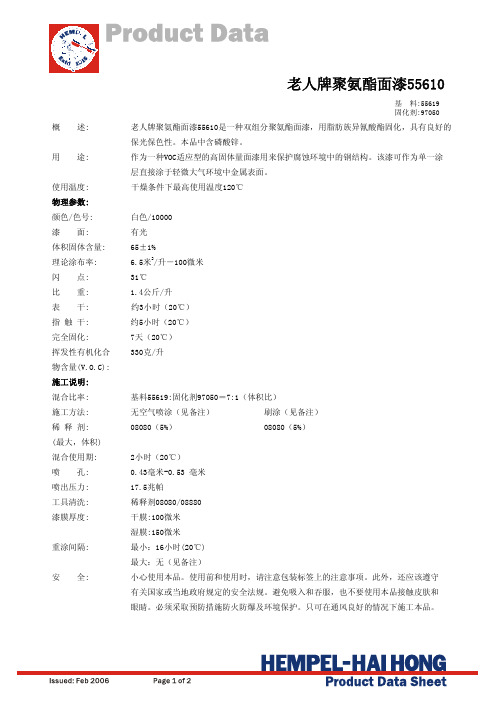

老人牌聚氨酯面漆55610基 料:55619固化剂:97050概 述:老人牌聚氨酯面漆55610是一种双组分聚氨酯面漆，用脂肪族异氰酸酯固化，具有良好的保光保色性。

本品中含磷酸锌。

用 途: 作为一种VOC适应型的高固体量面漆用来保护腐蚀环境中的钢结构。

该漆可作为单一涂层直接涂于轻微大气环境中金属表面。

使用温度: 干燥条件下最高使用温度120℃物理参数:颜色/色号: 白色/10000漆 面: 有光体积固体含量: 65±1%理论涂布率: 6.5米2/升－100微米闪 点: 31℃比 重: 1.4公斤/升表 干: 约3小时（20℃）指 触 干: 约5小时（20℃）完全固化: 7天（20℃）挥发性有机化合 330克/升物含量(V.O.C):施工说明:混合比率: 基料55619:固化剂97050＝7:1（体积比）施工方法: 无空气喷涂（见备注） 刷涂（见备注）稀 释 剂: 08080（5%） 08080（5%）(最大，体积)混合使用期: 2小时（20℃）喷 孔: 0.43毫米-0.53 毫米喷出压力: 17.5兆帕工具清洗: 稀释剂08080/08880漆膜厚度: 干膜:100微米湿膜:150微米重涂间隔: 最小：16小时(20℃)最大：无（见备注）安 全: 小心使用本品。

使用前和使用时，请注意包装标签上的注意事项。

此外，还应该遵守有关国家或当地政府规定的安全法规。

避免吸入和吞服，也不要使用本品接触皮肤和眼睛。

必须采取预防措施防火防爆及环境保护。

只可在通风良好的情况下施工本品。

老人牌聚氨酯面漆55610表面处理: 按照本品的相关指标，直接涂一道在金属表面上。

施工条件: 施工时表面必须完全清洁干燥，表面温度必须在露点以上避免水气凝结。

最小固化温度是-10℃.在冰点及冰点以下施工要特别注意表面结冰会影响漆膜的附着力。

施工后24小内湿度太大或者凝露不利于漆膜的形成。

在狭窄的空间施工和干燥期间需要良好的通风。

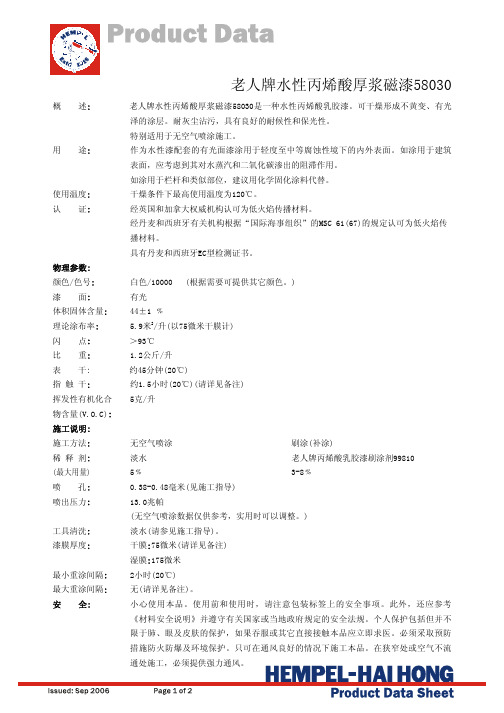

老人牌水性丙烯酸厚浆磁漆58030概 述: 老人牌水性丙烯酸厚浆磁漆58030是一种水性丙烯酸乳胶漆。

可干燥形成不黄变、有光泽的涂层。

耐灰尘沾污，具有良好的耐候性和保光性。

特别适用于无空气喷涂施工。

用 途:作为水性漆配套的有光面漆涂用于轻度至中等腐蚀性境下的内外表面。

如涂用于建筑表面，应考虑到其对水蒸汽和二氧化碳渗出的阻滞作用。

如涂用于栏杆和类似部位，建议用化学固化涂料代替。

使用温度:干燥条件下最高使用温度为120℃。

认 证:经英国和加拿大权威机构认可为低火焰传播材料。

经丹麦和西班牙有关机构根据“国际海事组织”的MSC　61(67)的规定认可为低火焰传播材料。

具有丹麦和西班牙EC型检测证书。

物理参数:颜色/色号:白色/10000 (根据需要可提供其它颜色。

)漆 面:有光体积固体含量:44±1 ﹪理论涂布率: 5.9米2/升(以75微米干膜计)闪 点: ＞９３℃比 重: 1.2公斤/升表 干： 约４５分钟（２０℃）　指 触 干:约１．５小时(20℃)(请详见备注)5克/升挥发性有机化合物含量(V.O.C):施工说明:施工方法:无空气喷涂 刷涂(补涂)稀 释 剂:淡水 老人牌丙烯酸乳胶漆刷涂剂99810(最大用量)5﹪ 3-8﹪喷 孔:0.38-0.48毫米(见施工指导)喷出压力:13.0兆帕(无空气喷涂数据仅供参考，实用时可以调整。

)工具清洗:淡水(请参见施工指导)。

漆膜厚度:干膜:75微米(请详见备注)湿膜:175微米最小重涂间隔:2小时(20℃)最大重涂间隔:无(请详见备注)。

安 全:小心使用本品。

使用前和使用时，请注意包装标签上的安全事项。

此外，还应参考《材料安全说明》并遵守有关国家或当地政府规定的安全法规。

个人保护包括但并不限于肺、眼及皮肤的保护，如果吞服或其它直接接触本品应立即求医。

必须采取预防措施防火防爆及环境保护。

只可在通风良好的情况下施工本品。

在狭窄处或空气不流通处施工，必须提供强力通风。

海虹油‎漆说明‎书海‎虹油漆‎说明书‎‎‎‎‎篇一：‎‎‎海‎虹油漆‎色卡大‎全 R‎A L色‎号大全‎RA‎L10‎00 ‎R AL‎100‎1 R‎A L1‎002‎RA‎L10‎03 ‎R AL‎100‎4 R‎A L1‎005‎RA‎L10‎06 ‎R AL‎100‎7 R‎A L1‎011‎RA‎L10‎12 ‎R AL‎101‎3 R‎A L1‎014‎RA‎L10‎15 ‎R AL‎101‎6 R‎A L1‎017‎RA‎L10‎18 ‎R AL‎101‎9 R‎A L1‎020‎RA‎L10‎21 ‎R AL‎102‎3 R‎A L1‎024‎RA‎L10‎27 ‎R AL‎102‎8 R‎A L1‎032‎RA‎L10‎33 ‎R AL‎103‎4 R‎A L1‎037‎RA‎L20‎1X ‎R AL‎201‎X R‎A L2‎01X‎RA‎L20‎1X ‎R AL‎201‎X R‎A L2‎01X‎RA‎L20‎1X ‎R AL‎300‎0 R‎A L3‎007‎RA‎L30‎15 ‎R AL‎302‎7 R‎A L4‎001‎RA‎L40‎07 ‎R AL‎500‎0 R‎A L5‎007‎RA‎L50‎13 ‎R AL‎502‎0 R‎A L6‎000‎RA‎L60‎06 ‎R AL‎601‎2 R‎A L6‎018‎RA‎L60‎24 ‎R AL‎603‎2 R‎A L7‎000‎RA‎L70‎06 ‎R AL‎701‎3 R‎A L7‎024‎RA‎L70‎34 ‎R AL‎704‎0 R‎A L7‎047‎RA‎L80‎00 ‎R AL‎800‎8 R‎A L8‎017‎RA‎L80‎28 ‎R AL‎900‎1 R‎A L9‎007‎RA‎L10‎35 ‎R AL‎401‎2 R‎A L8‎029‎RA‎L30‎24 ‎R AL‎314‎9 R‎A L1‎199‎RA‎L20‎1X ‎R AL‎300‎1 R‎A L3‎009‎RA‎L30‎16 ‎R AL‎302‎8 R‎A L4‎002‎RA‎L40‎08 ‎R AL‎500‎1 R‎A L5‎008‎RA‎L50‎14 ‎R AL‎502‎1 R‎A L6‎001‎RA‎L60‎07 ‎R AL‎601‎3 R‎A L6‎019‎RA‎L60‎25 ‎R AL‎603‎3 R‎A L7‎001‎RA‎L70‎08 ‎R AL‎701‎5 R‎A L7‎026‎RA‎L70‎35 ‎R AL‎704‎2 R‎A L8‎001‎RA‎L80‎11 ‎R AL‎801‎9 R‎A L9‎002‎RA‎L90‎10 ‎R AL‎103‎6 R‎A L5‎025‎RA‎L90‎22 ‎R AL‎302‎6 R‎A L6‎188‎RA‎L51‎63 ‎R AL‎201‎X R‎A L3‎002‎RA‎L30‎11 ‎R AL‎301‎7 R‎A L3‎031‎RA‎L40‎03 ‎R AL‎400‎9 R‎A L5‎002‎RA‎L50‎09 ‎R AL‎501‎5 R‎A L5‎022‎RA‎L60‎02 ‎R AL‎600‎8 R‎A L6‎014‎RA‎L60‎20 ‎R AL‎602‎6 R‎A L6‎034‎RA‎L70‎02 ‎R AL‎700‎9 R‎A L7‎016‎RA‎L70‎30 ‎R AL‎703‎6 R‎A L7‎043‎RA‎L80‎02 ‎R AL‎801‎2 R‎A L8‎022‎RA‎L90‎03 ‎R AL‎901‎1 R‎A L2‎01X‎RA‎L50‎26 ‎R AL‎902‎3 R‎A L6‎038‎RA‎L41‎71 ‎R AL‎517‎7 R‎A L3‎003‎RA‎L30‎12 ‎R AL‎301‎8 R‎A L4‎004‎RA‎L40‎10 ‎R AL‎500‎3 R‎A L5‎010‎RA‎L50‎17 ‎R AL‎502‎3 R‎A L6‎003‎RA‎L60‎09 ‎R AL‎601‎5 R‎A L6‎020‎RA‎L60‎27 ‎R AL‎603‎7 R‎A L7‎003‎RA‎L70‎10 ‎R AL‎702‎1 R‎A L7‎031‎RA‎L70‎37 ‎R AL‎704‎4 R‎A L8‎003‎RA‎L80‎14 ‎R AL‎802‎3 R‎A L9‎004‎RA‎L90‎16 ‎R AL‎303‎2 R‎A L6‎035‎RA‎L10‎26 ‎R AL‎314‎2 R‎A L4‎150‎RA‎L51‎98 ‎R AL‎300‎4 R‎A L3‎013‎RA‎L30‎20 ‎R AL‎400‎5 R‎A L5‎004‎RA‎L50‎11 ‎R AL‎501‎8 R‎A L5‎024‎RA‎L60‎04 ‎R AL‎601‎0 R‎A L6‎016‎RA‎L60‎21 ‎R AL‎602‎8 R‎A L7‎004‎RA‎L70‎11 ‎R AL‎702‎2 R‎A L7‎032‎RA‎L70‎38 ‎R AL‎704‎5 R‎A L8‎004‎RA‎L80‎15 ‎R AL‎802‎4 R‎A L9‎005‎RA‎L90‎17 ‎R AL‎303‎3 R‎A L6‎036‎RA‎L20‎1X ‎R AL‎313‎8 R‎A L4‎199‎RA‎L21‎82 ‎R AL‎300‎5 R‎A L3‎014‎RA‎L30‎22 ‎R AL‎400‎6 R‎A L5‎005‎RA‎L50‎12 ‎R AL‎501‎9 R‎A L6‎005‎RA‎L60‎11 ‎R AL‎601‎7 R‎A L6‎022‎RA‎L60‎29 ‎R AL‎700‎5 R‎A L7‎012‎RA‎L70‎23 ‎R AL‎703‎3 R‎A L7‎039‎RA‎L70‎46 ‎R AL‎800‎7 R‎A L8‎016‎RA‎L80‎25 ‎R AL‎900‎6 R‎A L9‎018‎RA‎L40‎11 ‎R AL‎704‎8 R‎A L2‎01X‎RA‎L31‎79 ‎R AL‎118‎8 R‎A L6‎179‎‎‎‎‎篇二‎：‎‎‎海虹油‎漆培训‎课程‎H EM‎P EL‎老‎人牌‎Ht‎pe‎n T‎r ai‎n in‎g公‎开培训‎课程‎M du‎l e ‎Ⅰ 第‎一册‎201‎X目‎录‎前言…‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎.4 ‎‎1．H‎E MP‎E L老‎人牌的‎过去和‎现在…‎………‎………‎………‎………‎………‎………‎…….‎.. ‎略‎ 2‎．油漆‎史……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎……略‎‎2．‎1历‎史性的‎发展…‎………‎………‎………‎………‎………‎………‎………‎………‎………‎……略‎‎2．‎2现‎代油漆‎的使用‎………‎………‎………‎………‎………‎………‎………‎………‎………‎……略‎‎2．‎3 H‎E MP‎E L油‎漆……‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎.……‎略‎ 3‎．什么‎是油漆‎？……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎5‎ 3‎．1 ‎粘合剂‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎.5 ‎‎3．2‎溶剂‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎….5‎‎3．‎3颜‎料……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎5‎ 3‎．4 ‎填充剂‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎.5 ‎‎3．5‎添加‎剂……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎….5‎‎4．‎油漆的‎生产…‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎….8‎‎4．‎1生‎产的目‎的……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎8‎ 4‎．2 ‎‎4．3‎‎4．‎4‎ 4‎．5 ‎预混合‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎.8 ‎分散机‎/研磨‎机……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…9 ‎最后混‎合（配‎漆）…‎………‎………‎………‎………‎………‎………‎………‎………‎………‎.9 ‎质量控‎制和质‎量保证‎………‎………‎………‎………‎………‎………‎………‎………‎………‎.9 ‎‎5．油‎漆的分‎类……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎.14‎‎5．‎1物‎理干燥‎型油漆‎………‎………‎………‎………‎………‎………‎………‎………‎………‎……1‎5‎ 5‎．2 ‎化学固‎化型油‎漆……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎18 ‎6．H‎E MP‎E L老‎人牌油‎漆的分‎类……‎………‎………‎………‎………‎………‎………‎………‎…..‎25 ‎6．1‎产品‎编号…‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…25‎6．‎2颜‎色编号‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎……2‎6 6‎．3 ‎H EM‎P EL‎产品名‎称……‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎26 ‎7．表‎面处理‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎30 ‎7．1‎杂质‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…30‎7．‎2清‎洁过程‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎……3‎0 7‎．3 ‎表面轮‎廓……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎31 ‎8．油‎漆施工‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎35 ‎8．1‎计划‎和后勤‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…35‎8．‎2工‎作条件‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎……3‎5 8‎．3 ‎小气候‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎35 ‎8．4‎施工‎方法…‎………‎………‎………‎………‎………‎………‎………‎………‎…..‎………‎…….‎.35‎8．‎5施‎工工艺‎………‎………‎………‎………‎………‎………‎………‎………‎………‎………‎..…‎..3‎6 8‎．6 ‎重涂间‎隔……‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎.……‎…..‎36 ‎. 9‎．下一‎册内容‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎.……‎..3‎9 9‎．1 ‎基础培‎训……‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…..‎…..‎39 ‎9．2‎技巧‎培训…‎………‎………‎………‎………‎………‎………‎………‎………‎………‎…….‎.….‎.39‎9．‎3高‎级培训‎/发展‎………‎………‎………‎………‎………‎………‎………‎………‎………‎..…‎….3‎9前‎言“‎H EM‎P EL‎老人牌‎基础”‎第一册‎是第四‎次修改‎版本。

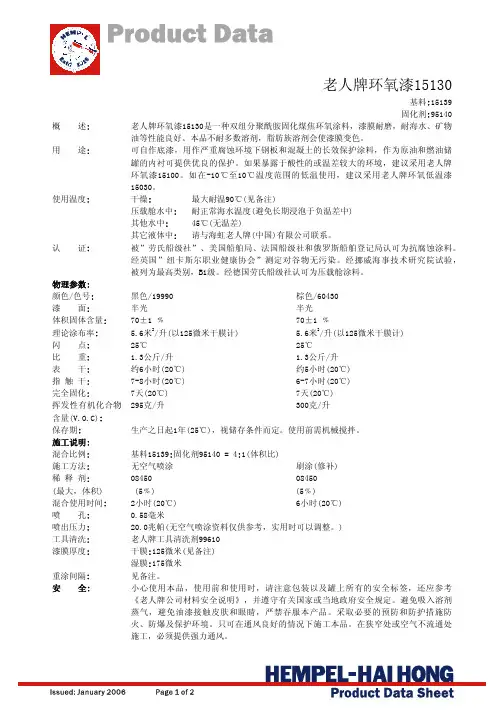

老人牌环氧漆15130基料:15139固化剂:95140概 述:老人牌环氧漆15130是一种双组分聚酰胺固化煤焦环氧涂料，漆膜耐磨，耐海水、矿物油等性能良好。

本品不耐多数溶剂，脂肪族溶剂会使漆膜变色。

用 途:可自作底漆，用作严重腐蚀环境下钢板和混凝土的长效保护涂料，作为原油和燃油储罐的内衬可提供优良的保护。

如果暴露于酸性的或温差较大的环境，建议采用老人牌环氧漆15100。

如在-10℃至10℃温度范围的低温使用，建议采用老人牌环氧低温漆15030。

使用温度:干燥:压载舱水中:其他水中:其它液体中:最大耐温90℃(见备注)耐正常海水温度(避免长期浸泡于负温差中) 45℃(无温差)请与海虹老人牌(中国)有限公司联系。

认 证:被”劳氏船级社”、美国船舶局、法国船级社和俄罗斯船舶登记局认可为抗腐蚀涂料。

经英国”纽卡斯尔职业健康协会”测定对谷物无污染。

经挪威海事技术研究院试验，被列为最高类别，Ｂ１级。

经德国劳氏船级社认可为压载舱涂料。

物理参数:颜色/色号:黑色/19990 棕色/60430漆 面:半光 半光体积固体含量:70±1 ﹪ 70±1 ﹪理论涂布率: 5.6米2/升(以125微米干膜计) 5.6米2/升(以125微米干膜计)闪 点:25℃ 25℃比 重: 1.3公斤/升 1.3公斤/升表 干:约6小时(20℃) 约5小时(20℃)指 触 干:7-8小时(20℃) 6-7小时(20℃)完全固化:7天(20℃) 7天(20℃)挥发性有机化合物含量(V.O.C):295克/升 300克/升保存期:生产之日起1年(25℃)，视储存条件而定。

使用前需机械搅拌。

施工说明:混合比例:基料15139:固化剂95140 = 4:1(体积比)施工方法:无空气喷涂 刷涂(修补)稀 释 剂:08450 08450(最大，体积) (5﹪)(5﹪)混合使用时间:2小时(20℃) 6小时(20℃)喷 孔:0.58毫米喷出压力:20.0兆帕(无空气喷涂资料仅供参考，实用时可以调整。

老人牌环氧厚浆漆45880/45881高温漆45881: 基料:45889 固化剂:95881低温至中温漆45880: 基料:45889 固化剂:95880概 述:老人牌环氧厚浆漆45880/45881是一种双组份聚酰胺加成物固化的高固体份环氧厚浆涂料，其漆膜坚韧，具有良好的润湿性，可低温固化。

用 途:可自作底漆用于表面容忍性涂层配套，也可在要求低ＶＯＣ的重防腐涂料配套中作中间漆和／或面漆之用。

根据规格书要求作修补用多用途涂料，用于压载舱和水下船壳以及上述情况下的新钢材等需要极少数产品而非更多使用专用产品的场合。

可指定用于需要延长重涂间隔以加涂聚氨酯面漆的场合(常称为过渡涂层）。

　可直接涂在已固化的硅酸锌底漆（ＧＡＬＶＯＳＩＬ　产品）或金属喷涂表面以减少起泡。

如果环氧涂料用于室外环境下的外观可以接受，则本品也可作为面漆使用。

　使用温度:干燥条件下，最高使用温度:120℃认 证:经英国“纽卡斯尔职业健康协会”检测，本品对谷物无害。

符合美国联邦条例第１７５．３００部分关于在内部表面积大于1000米2的空间内运载干食物的的规定。

老人牌环氧厚浆漆45881符合Aramco规定中的第APCS　１，ＡＰＣＳ　１２，ＡＰＣＳ　26和26T条。

根据英国BS 476 Part7:19９7(耐火试验)标准，本品归属一级材料。

由丹麦、法国、西班牙、新加坡、马来西亚和印度尼西亚的相关部门根据国际海事组织ＩＭＯ　ｒｅｓｏｌｕｔｉｏｎ　ＭＳＣ　６１（６７）批准老人牌环氧厚浆漆４５８８０为“低火焰传播材料”。

本品获得丹麦、法国、西班牙、新加坡、马来西亚和印度尼西亚的EC型检测认证。

符合ＥＵ　Ｄｉｒｅｃｔｉｖｅ　２００４／４２／ＥＣ，ｊ子类别（见下页“备注”）。

物理参数:产品号:4588045881颜色/色号:灰色/12170* 灰色/12170*漆 面:半光 半光体积固体含量:77±1 ﹪ 77±1 ﹪理论涂布率: 3.9米2/升(以200微米干膜厚计) 3.9米2/升(以200微米干膜厚计)闪 点:35℃ 35℃比 重: 1.4公斤/升 1.4公斤/升指 触 干:约4小时(20℃) 约3小时(30℃)完全固化:7天(20℃) 5天(30℃)220克/升 220克/升挥发性有机化合物含量(V.O.C):*根据颜色分类列表，可提供其它颜色（包括云母氧化铁色，色号12430）。

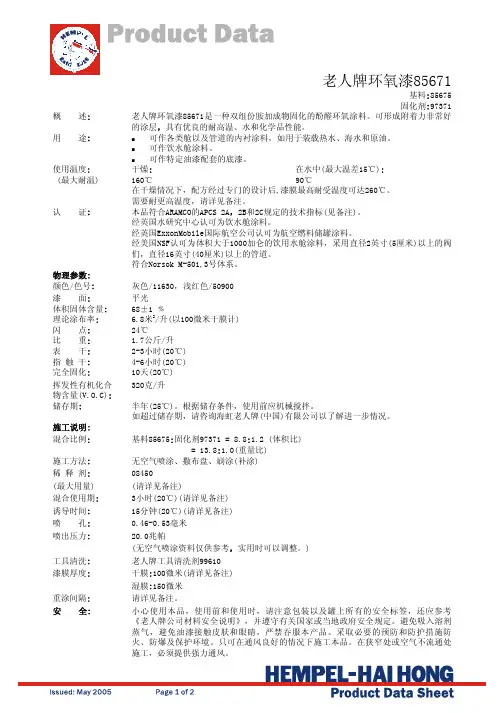

老人牌环氧漆85671基料:85675固化剂:97371概 述:老人牌环氧漆85671是一种双组份胺加成物固化的酚醛环氧涂料。

可形成附着力非常好的涂层，具有优良的耐高温、水和化学品性能。

用 途: 可作各类舱以及管道的内衬涂料，如用于装载热水、海水和原油。

可作饮水舱涂料。

可作特定油漆配套的底漆。

使用温度:干燥:在水中(最大温差15℃):(最大耐温) 160℃ 90℃在干燥情况下，配方经过专门的设计后,漆膜最高耐受温度可达260℃。

需要耐更高温度，请详见备注。

认 证:本品符合ARAMCO的APCS 2A，2B和2C规定的技术指标(见备注)。

经英国水研究中心认可为饮水舱涂料。

经英国ExxonMobile国际航空公司认可为航空燃料储罐涂料。

经美国NSF认可为体积大于1000加仑的饮用水舱涂料，采用直径2英寸(5厘米)以上的阀们，直径16英寸(40厘米)以上的管道。

符合Norsok M-501,3号体系。

物理参数:颜色/色号:灰色/11630，浅红色/50900漆 面:平光体积固体含量:68±1 ﹪理论涂布率: 6.8米2/升(以100微米干膜计)闪 点:24℃比 重: 1.7公斤/升表 干:2-3小时(20℃)指 触 干:4-6小时(20℃)完全固化:10天(20℃)320克/升挥发性有机化合物含量(V.O.C):储存期:半年(25℃)。

根据储存条件，使用前应机械搅拌。

如超过储存期，请咨询海虹老人牌(中国)有限公司以了解进一步情况。

施工说明:混合比例:基料85675:固化剂97371 = 8.8:1.2 (体积比)= 13.8:1.0(重量比)施工方法:无空气喷涂、撒布盘、刷涂(补涂)稀 释 剂:08450(最大用量) (请详见备注)混合使用期:3小时(20℃)(请详见备注)诱导时间:15分钟(20℃)(请详见备注)喷 孔:0.46-0.53毫米喷出压力:20.0兆帕(无空气喷涂资料仅供参考，实用时可以调整。

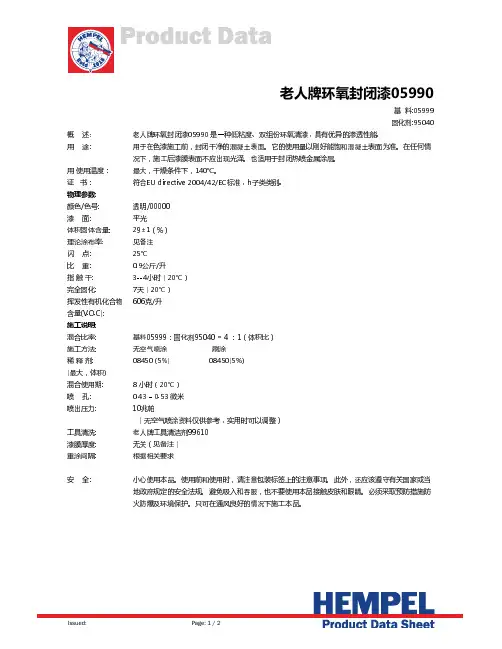

老人牌环氧封闭漆05990基 料:05999固化剂:95040概 述:老人牌环氧封闭漆05990 是一种低粘度、双组份环氧清漆，具有优异的渗透性能。

用 途: 用于在色漆施工前，封闭干净的混凝土表面。

它的使用量以刚好能饱和混凝土表面为准。

在任何情况下，施工后漆膜表面不应出现光泽。

也适用于封闭热喷金属涂层。

用 使用温度： 最大，干燥条件下，140℃。

证 书： 符合EU directive 2004/42/EC标准，h子类类别。

物理参数:颜色/色号: 透明/00000漆 面: 平光体积固体含量: 29±1（%）理论涂布率: 见备注闪 点: 25℃比 重: 0.9公斤/升指 触 干: 3--4小时（20℃）完全固化: 7天（20℃）挥发性有机化合物 606克/升含量(V.O.C):施工说明:混合比率: 基料05999：固化剂95040 = 4 ：1（体积比）施工方法: 无空气喷涂 刷涂稀 释 剂: 08450 (5%) 08450(5%)(最大，体积)混合使用期: 8 小时（20℃）喷 孔: 0.43 – 0.53 微米喷出压力: 10兆帕（无空气喷涂资料仅供参考，实用时可以调整）工具清洗: 老人牌工具清洁剂99610漆膜厚度: 无关（见备注）重涂间隔: 根据相关要求安 全: 小心使用本品。

使用前和使用时，请注意包装标签上的注意事项。

此外，还应该遵守有关国家或当地政府规定的安全法规。

避免吸入和吞服，也不要使用本品接触皮肤和眼睛。

必须采取预防措施防火防爆及环境保护。

只可在通风良好的情况下施工本品。

表面处理: 用乳化清洗的方法除去所有的光滑剂和其它污染物，再用高压清水冲洗。

用机械处理方法，最好用喷砂方法，或用酸处理方法来清除浮渣和松散物质以形成坚硬、粗糙、均匀的表面。

根据相关指标要求用合适的封闭漆封闭表面。

热喷金属涂层：金属涂层施工后不久就应施工本品，经确认本品可阻止多孔涂层受到污染。

施工条件： 施工到一干燥洁净的表面，表面温度高于露点以防止凝露。
