上海贝尔EPON FTTB 、FTTH 设备维护手册一、OLT 设备7342 ISAM FTTx Meta主控板（OANT-A ）LED 介绍前面板包含了用于显示具体 GE 端口状态、ACU LAN 端口状态、板卡告警指示和 NT 运行状态的发光二极管。
图 9-5 显示了 OANT-A 的正面视图。
表 9-6 定义了 OANT-A 板卡的 UNIT LEDs. 表 9-6 OANT-A UNIT 告警和状态 LED 图 9-5 OANT-A 前视图表 9-7 提供了关于网络 LED 的信息表 9-7 网络 LED备注：(1) 当电源线连接到 BAT A（或 BAT B）上，电源打开且低于 -40.5V dc 时，绿色 LED“BAT A ”或“BAT B”亮，表明电源可用（即使断路器在“关闭”位置）LT（PON板）状态 LED图11-3显示了板卡和光模块插入正视图图 11-3 OEPT-A 卡中的光模块光端口OEPT-A 前面板包含了表11-3中描述的电源、告警和 8 个 PON 状态 LED。
表 11-3 OEPT-A LED-95- -96-二、ONU 设备1、FTTH ：EONU420-E 产品简介EONU420是满足IEEE 802.3ah 和中国联通 标准的EPON ONU终端设备。
产品为用户提供下列接口：1 个EPON接口、4 个10/100BASE-T 以太网接口、2 个Phone 电话接口。
其中，EPON 接口为用户提供无源以太网接入，提供对称的1.25G 宽带数据传输服务；以太网接口分别提供100M 以太网数据服务；Phone 接口提供2 路VoIP 电话语音服务，为用户提供高带宽的数据服务和方便的话音服务。
指示灯和接口说明 上面板视图EONU420-E 前面板视图EONU420-E 后面板视图3.2 指示灯说明在相应的指示灯旁边都有标号来表明它显示的是哪一个端口的状态，用户可以根据指 示灯来诊断网络上所发生的问题和故障。

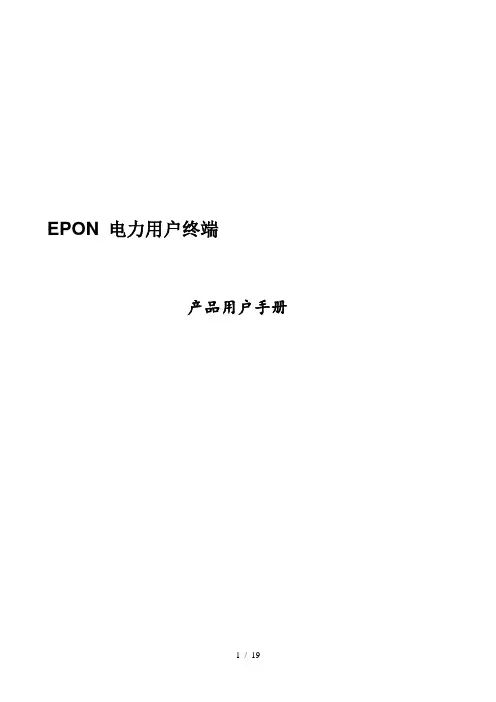

EPON 电力用户终端产品用户手册目录1 前言 (3)2 产品介绍 (3)2.1应用场景 (3)2.2产品简介 (3)2.3产品特点 (3)2.4指示灯和接口说明 (4)3Web登录设置 (5)3.1 建立网络连接 (5)3.2取消代理服务器 (7)3.3 Web登录 (7)3.4 WEB设置页面描述 (8)4管理 (9)4.1 系统状态 (9)4.2 高级配置 (11)4.3 系统管理 (15)4.4 用户管理 (17)5常见问题 (18)1 前言近年来，中国国家电网提出了全面建设以各级电网为基础，以信息化、数字化、自动化、互动化为特征的自主创新、国际领先的智能电网。
智能电网主要由调度、发电、输电、变电、配电和用电几大环节构成。
其中配电是将电力送入千家万户的关键环节，可以与电信网络的接入网相对应。
采用科学经济的配电网络规划可实现配电自动化，能够拥有快速和自适应的故障处理能力，提供更可靠的电力供给和更优的电能质量。
EPON 技术作为一种成熟的通信技术已在电信领域广泛应用，并被国家电网认可作为智能电网实现配电自动化的主要技术组成部分。
EPON ONU EPP8248用户手册将会详细地指导您如何设置使用本产品以及一些常见问题的解决方法。
2 产品介绍2.1 应用场景(组网图)本产品应用于电网实现配电自动化或者建立FTTB/FTTH的楼道﹑家庭电力光纤通信网络中，丰富的业务接口可满足用户多种需求。
2.2 产品简介针对智能电网的特点以及满足国家电网配电自动化需求，推出了基于 EPON 技术而开发的智能电网解决方案，是一种采用点到多点结构的单纤双向光接入网络。
它主要由 OLT （Optical Line Terminal，光线路终端）和 ONU（Optical Network Unit，光网络单元）组成，两者通过 ODN（Optical Distribution Network，光配线网络）进行连接：OLT：放置于配网子站侧，主要用于各种控制信息的上传和下达。
![ET254-G[ET254-G-AC60] EPON ONU 用户手册-5W101-整本手册](https://uimg.taocdn.com/5bc49c98e53a580216fcfef6.webp)

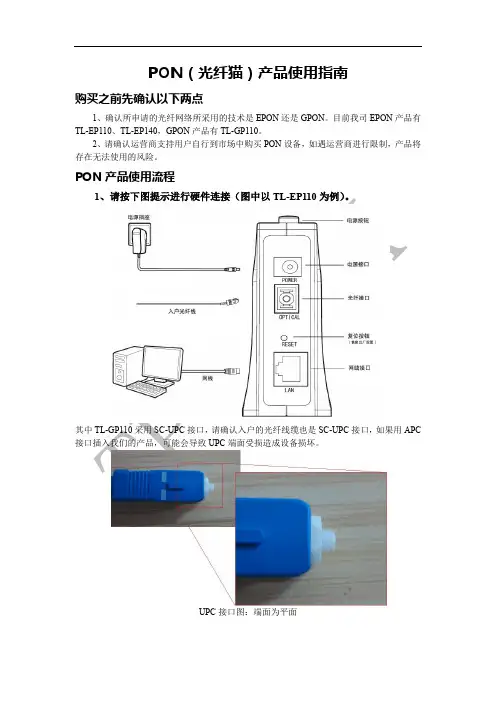

PON（光纤猫）产品使用指南购买之前先确认以下两点1、确认所申请的光纤网络所采用的技术是EPON还是GPON。
目前我司EPON产品有TL-EP110、TL-EP140，GPON产品有TL-GP110。
2、请确认运营商支持用户自行到市场中购买PON设备，如遇运营商进行限制，产品将存在无法使用的风险。
PON产品使用流程1、请按下图提示进行硬件连接（图中以TL-EP110为例）。
其中TL-GP110采用SC-UPC接口，请确认入户的光纤线缆也是SC-UPC接口，如果用APC 接口插入我们的产品，可能会导致UPC端面受损造成设备损坏。
UPC接口图：端面为平面若光信号状态指示灯处于非正常状态，请按以下方式进行检查。
TL-EP110telnet 192.168.1.1，para得到当前光参数。
TL-EP140通过web可以直接看到如下。
TL-GP110 1.0通过web可以直接看到如下。
说明：“-”或“--”代表无光纤连接。
2、观察产品是否完成注册。
产品完成注册后，PON灯处于常亮状态。
若无法完成注册请与运营商或总部技术支持联系。
3、若注册后仍然无法连接上网，请联系总部技术支持进行以下确认。
（1）、抓取相关LOG（研发已经安排针对TL-EP110以及TL-GP110开发抓取LOG信息的软件，使用方法以及软件在完成后会尽快发出）。
（2）、进行功能性调试。
目前需要办事处或用户配合完成，但研发现已经针对性的在产品上开发诊断测试功能，并且会提供一份技术指导书。
主要存在的问题如下：1、VLAN配置需确认实际用户环境中的VLAN模式：tag、转换、透传。
2、组播配置SFU：需要查看当前组播方式（IGMP Snooping方式，还是CTC可控组播方式）和组播VLAN。
HGU：需要查看IGMP Proxy是否开启。
3、调度配置运营商远程可能会配置ONU的Qos，针对Qos的配置可能会影响到数据包的转发，需要查看当前Qos规则。

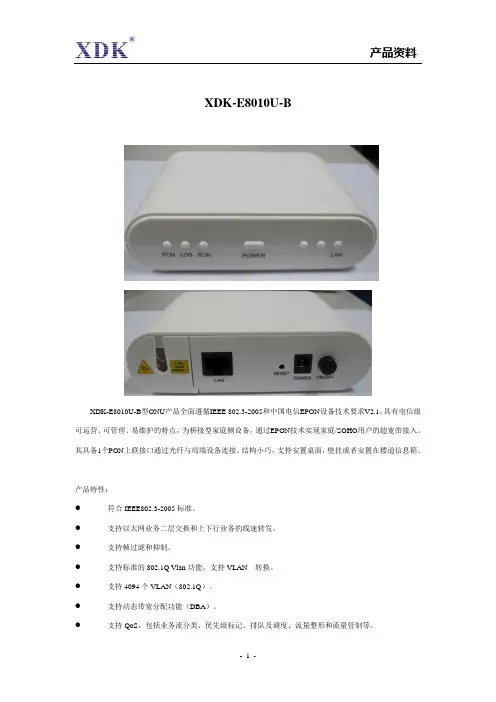

XDK-E8010U-BXDK-E8010U-B型ONU产品全面遵循IEEE 802.3-2005和中国电信EPON设备技术要求V2.1，具有电信级可运营、可管理、易维护的特点，为桥接型家庭侧设备，通过EPON技术实现家庭/SOHO用户的超宽带接入。
其具备1个PON上联接口通过光纤与局端设备连接。
结构小巧，支持安置桌面，壁挂或者安置在楼道信息箱。
产品特性：●符合IEEE802.3-2005标准。
●支持以太网业务二层交换和上下行业务的线速转发。
●支持帧过滤和抑制。
●支持标准的802.1Q Vlan功能，支持VLAN转换。
●支持4094个VLAN（802.1Q）。
●支持动态带宽分配功能（DBA）。
●支持QoS，包括业务流分类、优先级标记、排队及调度、流量整形和流量管制等。
●支持IGMP Snooping。
●支持以太网端口限速、环路检测、二层隔离。
●支持断电告警。
●支持远程复位和重启功能●支持恢复出厂参数功能●支持数据加密●支持状态检测和故障上报功能●支持电源防雷和业务端口防雷。
端口特性：从左至右接口依次是：●PON口：通过光纤线接源端OLT设备●RJ45端口：通过双绞线接用户侧设备，速率为10/100/1000M自适应●复位按钮：恢复出厂默认，用细针按住孔内3秒以上，系统将恢复出厂默认●电源开关：可以在不使用时，关闭设备以节约能源●电源接口：接外置电源光学特性：>支持波分复用技术单纤双向（单纤三向）传输>接口类型: SC/PC>最大分光比: 1:32> 速率: 上下对称1.25Gbps>发送波长: 1310 nm>接收波长: 1490 nm>输出光功率: -1~+4dBm>接收灵敏度：< -26dBm>OLT与ONU之间最远距离支持20公里其他特性：认证：符合CE, FCC，ROHS等标准EMC / EMI :符合VCCI Class B, FCC Part 15 B标准安全：符合UL 60950安全规范防雷击防浪涌电压保护：符合ITU-T K.21标准物理特性：●电源：12V/500mA功耗：6W温度：工作温度：0～55℃储存温度：-30～60℃相对湿度：10～90% (非冷凝)更多详细介绍……。

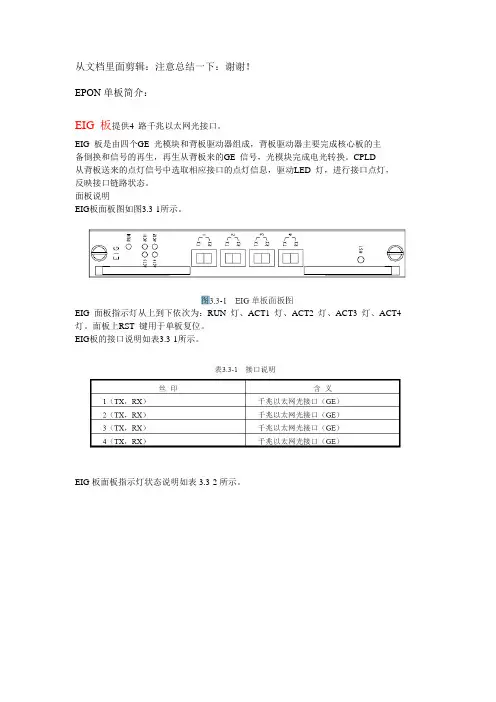

从文档里面剪辑：注意总结一下：谢谢！EPON单板简介：EIG 板提供4 路千兆以太网光接口。
EIG 板是由四个GE 光模块和背板驱动器组成，背板驱动器主要完成核心板的主备倒换和信号的再生，再生从背板来的GE 信号，光模块完成电光转换。
CPLD从背板送来的点灯信号中选取相应接口的点灯信息，驱动LED 灯，进行接口点灯，反映接口链路状态。
面板说明EIG板面板图如图3.3-1所示。
EIG 面板指示灯从上到下依次为：RUN 灯、ACT1 灯、ACT2 灯、ACT3 灯、ACT4 灯。
面板上RST 键用于单板复位。
EIG板的接口说明如表3.3-1所示。
EIG板面板指示灯状态说明如表3.3-2所示。
EPFC 单板提供4 路EPON 光接口，主要完成EPON 系统中OLT 侧的相关功能，支持与多种公司的PON ONU 对接，同时可以满足CTC 互通测试的要求。
可实现的具体功能如下：1．每块单板支持4 路EPON 的OLT 端口，每路上下行速率1.25Gbps；2．通过4 路PHY 向系统后背板侧提供串行数据接口；3．支持802.3ah 标准的多点控制协议（MPCP）、OAM 等功能；4．支持ONU 动态发现、自动注册和动态测距；5．完成完善的DBA 功能；6．支持IGMP snooping，每个PON 支持256 个组播组；7．提供4 个EPON 分别上到主备交换板的切换机制；8．单板有MPU 系统，提供完整的单板OAM 功能；9．同步系统时钟方案。
如图3.4-1，EPFC单板提供4 个以太网光口，5 个指示灯，包括一个运行灯（RUN 灯）和四个状态指示灯（ACT灯），最下端的RST用于单板复位。
EPFC单板的接口说明如表3.4-1。
EPFC板面板指示灯状态说明如表3.4-2所示。
表中所列出的ACT状态均为正常工作端口的指示灯状态，如果为保护端口，则指示灯状态均为熄灭。
D42X系列指示灯情况：前面板指示灯具体含义如下表所示：F820情况：Porttype有：FE/GE/TDM；M对应槽位号；N对应槽位内联口编号或用户口编号（对EI8E板）。

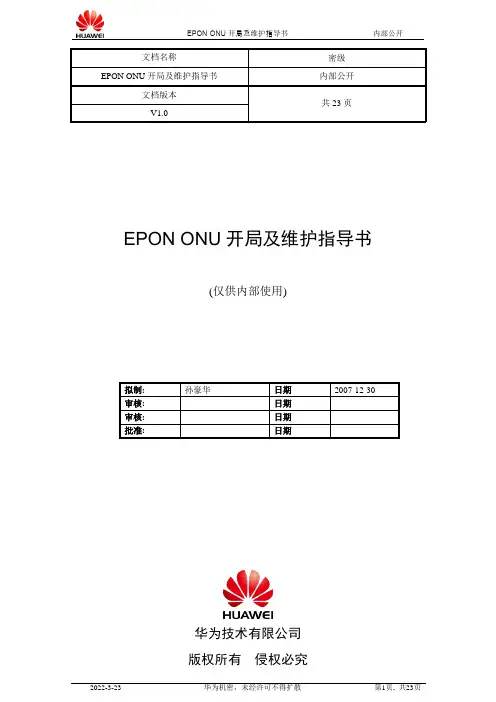

文档名称密级EPON ONU开局及维护指导书内部公开文档版本共23页V1.0EPON ONU开局及维护指导书(仅供内部使用)拟制: 孙豪华日期2007-12-30 审核: 日期审核: 日期批准: 日期华为技术有限公司版权所有侵权必究修订记录日期修订版本描述部门/作者2007-12-30 1.0 完成初稿固定终端产品部/孙豪华EPON ONU开局及维护指导书1. EPON介绍1.1EPON（Ethernet Passive Optical Network）定义EPON（Ethernet Passive Optical Network）作为多种PON（Passive Optical Network）技术之一，由IEEE制定和标准化，正在成为下一代光接入网的重要支撑技术。
EPON协议基于以太网基本MAC 协议扩展，容易与其他以太网接口或设备进行集成或互连，有利于降低接入系统和网络的成本。
EPON网络使用单根光纤两种波长传输双向1.25Gbit/s的数字信号，上行方向采用1310nm波长窗口，下行方向采用1490nm波长窗口。
1.2EPON拓扑结构和基本原理EPON标准是众多TDM-PON标准之一，具有TDM-PON网络的基本特征：树状拓扑网络由OLT、ONU和ODN三部分组成，ODN又分为主干光纤、分光器、支路光纤等无源光部件，整体拓扑如下图所示：在逻辑拓扑上，EPON协议为OLT到每个ONU建立一条逻辑链路，以太网数据帧的前导字节承载这个逻辑链路标识，即LLID（Logical Link Identity）。
从OLT到ONU的下行数据流被封装为以太网报文，附加相应的LLID，在树状PON网络中发送。
ODN中的光分路器将数据流广播到各个支路，所有ONU都可接收到下行以太数据帧，根据LLID 选择性接收自身数据。
从ONU到OLT的上行方向上，各个ONU采用时分复用的机制共享上行带宽。
OLT通过MPCP(Multi-point Control Protocol)报文给各ONU分配上行时隙，并根据带宽请求和链路状况动态分配带宽，提高网络使用效率。

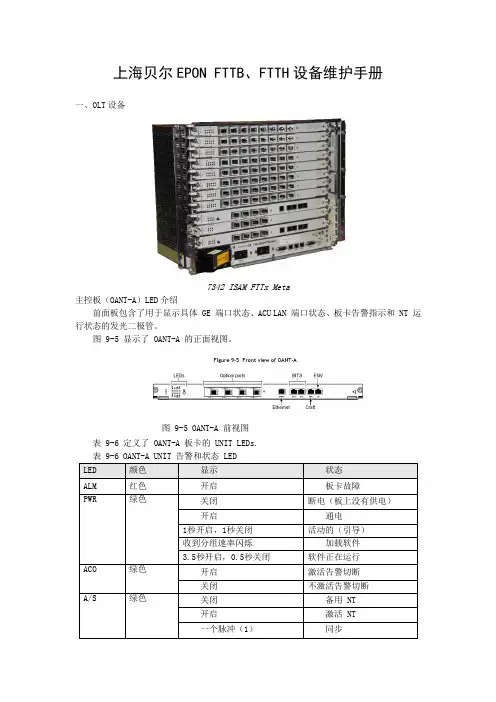

上海贝尔EPON FTTB、FTTH设备维护手册一、OLT设备7342 ISAM FTTx Meta 主控板（OANT-A）LED介绍前面板包含了用于显示具体 GE 端口状态、ACU LAN 端口状态、板卡告警指示和 NT运行状态的发光二极管。
图 9-5 显示了 OANT-A 的正面视图。
表 9-6 定义了 OANT-A 板卡的 UNIT LEDs.表 9-6 OANT-A UNIT 告警和状态 LEDLED 颜色显示状态ALM 红色开启板卡故障PWR 绿色关闭断电（板上没有供电）开启通电1秒开启，1秒关闭活动的（引导）收到分组速率闪烁加载软件秒开启，秒关闭软件正在运行ACO 绿色开启激活告警切断关闭不激活告警切断A/S 绿色关闭备用 NT开启激活 NT一个脉冲（1）同步图 9-5 OANT-A 前视图表 9-7 提供了关于网络 LED 的信息表 9-7 网络 LEDLED 颜色状态FSM [1 to 4] 关闭没检测到链路绿灯闪烁链路正常状态时发射和/或接受数据包绿灯常亮链路接通备注：(1) 当电源线连接到 BAT A（或 BAT B）上，电源打开且低于 dc 时，绿色LED “BATA ”或“BAT B”亮，表明电源可用（即使断路器在“关闭”位置）LT（PON板）状态 LED图11-3显示了板卡和光模块插入正视图OEPT-A 前面板包含了表11-3中描述的电源、告警和 8 个 PON 状态 LED。
表 11-3 OEPT-A LEDLED说明颜色显示状态PWR 此LED显示了板卡供电正常。
绿色ON 通电OFF 断电/关机闪烁初始化ALM 此LED显示板卡本地硬件故障。
红色ON 板上有告警OFF 板上无告警PON1 PON2 PON3 此LED显示PON 设备信号故障模式。
黄色ONPON设备故障显示PON 信号丢失图 11-3 OEPT-A 卡中的光模块光端口-95- -96-PON4 PON5 PON6 PON7 PON8OFFPON 设备无告警二、ONU 设备1、FTTH ：EONU420-E 产品简介EONU420 是满足IEEE 和中国联通 标准的EPON ONU 终端设备。

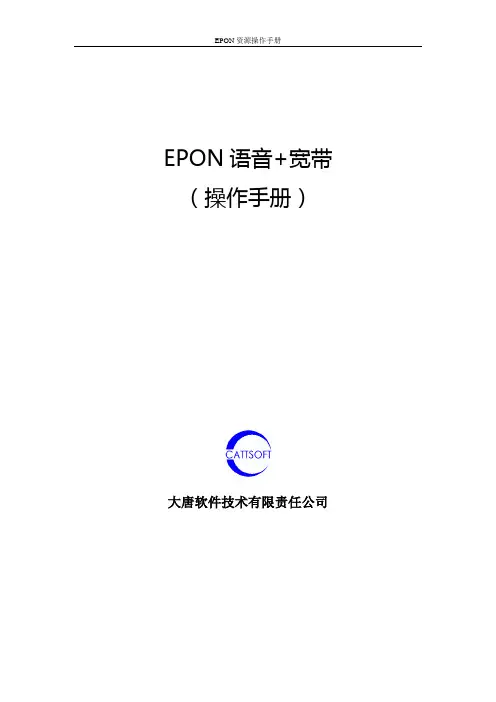

EPON语音+宽带（操作手册）大唐软件技术有限责任公司EPON语音+宽带 (1)1.引言 (3)1.1 产品描述 (3)1.2产品内容概述 (3)1.3 名词解释 (3)2.EPON小区 (3)2.1 EPON小区增加 (3)2.2 EPON小区查询 (3)2.3 EPON小区修改 (4)2.4 EPON小区删除 (4)3.EPON资源 (5)3.1 EPON设备 (5)1.EPON设备增加 (5)2.EPON设备删除 (6)3.EPON设备修改 (6)2.2 EPON端口资源 (6)1.EPON端口资源增加 (6)2.EPON端口资源删除 (7)3.EPON端口资源修改 (7)4.EPON端口资源查询 (7)5.绑定逻辑端口 (8)6.增加物理号码 (8)7.增加物理号码和端口绑定和删除 (9)8.放号区覆盖设备 (9)4.EPON业务受理 (9)4.1 EPON受理 (9)4.2 资源分配部分--配语音端口 (9)4.3 资源分配部分—配数据 (10)1.引言1.1 产品描述1.2产品内容概述1.3 名词解释2.EPON小区2.1 EPON小区增加点击EPON资源管理---EPON小区管理---增加，出现如图2.1.1界面图2.1.1（EPON小区增加截图）星号项是必选项，设备状态是在用状态，为了便于以后管理，地址最好输入，此处不是必选项，可填可不填。
输入增加信息后，点击确定，提示增加成功，此时出现新增的小区，如图2.1.2界面图2.1.2（EPON小区增加成功截图）2.2 EPON小区查询点击EPON资源管理---EPON小区管理---查询，出现如图1.2.1界面图2.2.1（EPON小区查询截图）此处选项都为可选项，输入小区名称、地址状态可查出指定小区，只输入局向状态可查出此局向下所有小区2.3 EPON小区修改点击EPON资源管理---EPON小区管理---查询，查询出结果，如图1.3.1图2.3.1（EPON小区查询结果截图）点击结果后面的修改，出现如图1.3.2图2.3.2（EPON小区修改截图）此处可修改小区名称，地址，设备状态，以及局向，输入相应信息即可2.4 EPON小区删除点击EPON资源管理---EPON小区管理---查询，查询出结果，然后选中结果，如图1.4.1，点击删除，此时小区状态为作废，如果以后想启用，可以修改为在用状态。
SummaryONU-8FE is a high cost performance ONU terminal device.(Indoor and outdoor.Gigabit Ethernet/Passive optical network).Provide four10/100M base-t Ethernet port and one PON port to transmit voice,data and video,etc.ONU-8FE is a high cost performance ONU terminal device.(Indoor and outdoor.Gigabit Ethernet/Passive optical network). Provide four10/100M base-t Ethernet port and one PON port to transmit voice,data and video,etc.Flexibility in function and Integrate L2switchFollowed EPON technology development,we launch GEPON ONU based on the latest EPON standard,and at the same time follow EPON technical requirements and standard of China Telecom and China Netcom and radio and television/power.It has good intercommunity,can work with OLT from the mainstream manufacturer.The product can be placed in the family,the Internet bar,the small office,or other broadband access occasion.Products provide one10/100/1000M broadband access,realize the powerful and manageable.L2Ethernet function,and transmission distances can be up to20km.Installation is convenient and flexible.Meeting FTTH/FTTB/FTTC,etc.various kinds of application. scenarios.ONU-8FE outdoor type ONU is suitable for various super high temperature,the ultralow temperature,moisture,etc.Feature:◆Completely compatible with EPON international standard IEEE802.3ah/802.3-2005◆Support China Telecom EPON CTC2.1standard and expand OAM◆Support triple churning encryption requested by China Telecom◆Support DBA reporting mechanism requested by China Telecom◆Support OAM(Link，Test，Loop back）maintenance function defined IEEE802.3ah ◆Support the remote upgrade and download◆Support status detection and fault report◆Support to save configured parameters if power down◆Support to configure the work mode at the user port◆Support MDI-MDIX automatic-detection at the user port.◆Support data encryption and decryption◆Support access authentication based on serial number◆Support access authentication based on MAC address◆Support802.1Q VLAN◆Support IGMP Snooping◆Support traffic rule to modify the related priority.◆Support LED indication◆Support to restore the factory settings◆Support the remote reset and reboot◆Support dying gasp outage alarmStandard:◆IEEE802.3ah◆IEEE Std802.1D,1998Edition,Media Access Control(MAC)Bridges Paramete⏹Support WDM,single fiber two-way transmission⏹Interface type:SC/UPC⏹Maximum splitting ratio:1:64⏹Speed:1.25Gbps symmetry at the upper and lower⏹Sent wavelength:1310nm⏹Received wavelength:1490nm⏹Optical output power:-1~+4dBm⏹Receiving sensitivity:<-25dBm⏹The farthest distance between OLT and ONU is20kmLayer2switch：⏹Support IEEE802.1q VLAN⏹Support speed rate inhibition of broadcast and unicast packet at ONU⏹IEEE802.3x flow control⏹Support IGMP Snooping:support16multicast addresses at each LAN port Security strategy:⏹MAC address is the automatic registration mark at ONU end⏹Support plug and play,automatically register at ONU end⏹Support access authentication based on serial numberManagement maintenance:⏹Support the remote management from OLT to ONU,support SNTP and Log ⏹Upgrade software remotely⏹Support to save configuration parameters when power downLED■PWR-LED:Power supply status■LINK1-LINK4-LED:Eth1-Eth4connection status■PON-LED:PON line connection status■LOS-LED:Optical port alarm statusHardware informationDimension:⏹285mm（Length）x110mm（width）x35mm（height）⏹Weight:＜2000gPower supply and power consumption:⏹100V~240VAC,50/60HZ⏹Maximum power consumption:≤5WGeneral technical requirement:⏹Working temperature:-20ºC~+60ºC⏹Relative humidity:5%~95%（no condensation）⏹Storage temperature:–40~+75ºCRelative Standard:Authentication:⏹Accord with CE,ROHS6,CCC,etc.EMC/EMI:⏹Accord with VCCI Class B,FCC Part15B Security:⏹Accord with UL60950safety specification Lightning and Surge Voltage Protection⏹Accord with ITU-T K.21---End---。
EPON-ONU设备开局步骤和命令业务配置流程-ONU侧宽带业务语音配置流程：确认语音板状态→配VLAN接口，并加入上行口→配VLAN IP地址→配IP路由→配媒体地址→配信令地址→配H248接口→启动H248接口→配PSTN用户数据→配PSTN端口属性MAC：00e0-fc11-2233为出厂设置。
本文档针对华为MA5616和MA5620设备MA5610/MA5616 用户名/密码：root/mduadmin开局步骤和命令基础配置：1、配置速率模板adsl line-profile quickadd 101 basic-para all trellis 1 bitswap 0 0 channel interleaved 16 6 adapt at-startup snr 6 0 31 6 0 31 rate 32 512 32 128 name ADSL_512Kadsl line-profile quickadd 102 basic-para all trellis 1 bitswap 0 0 channel interleaved 16 6 adapt at-startup snr 6 0 31 6 0 31 rate 32 1024 32 128 name ADSL_1Madsl line-profile quickadd 103 basic-para all trellis 1 bitswap 0 0 channel interleaved 16 6 adapt at-startup snr 6 0 31 6 0 31 rate 32 2048 32 256 name ADSL_2Madsl line-profile quickadd 104 basic-para all trellis 1 bitswap 0 0 channel interleaved 16 6 adapt at-startup snr 6 0 31 6 0 31 rate 32 3072 32 256 name ADSL_3Madsl line-profile quickadd 105 basic-para all trellis 1 bitswap 0 0 channel interleaved 16 6 adapt at-startup snr 6 0 31 6 0 31 rate 32 4096 32 384 name ADSL_4Madsl line-profile quickadd 106 basic-para all trellis 1 bitswap 0 0 channel interleaved 16 6 adaptat-startup snr 6 0 31 6 0 31 rate 32 5120 32 512 name ADSL_5Madsl line-profile quickadd 107 basic-para all trellis 1 bitswap 0 0 channel interleaved 16 6 adapt at-startup snr 6 0 31 6 0 31 rate 32 6144 32 512 name ADSL_6M2、加载单板Display board 0//查看所有单板Board confirm 0//注册单板、确认单板。
EPON 电力用户终端产品用户手册目录1 前言 (3)2 产品介绍 (3)2.1 应用场景 (3)2.2 产品简介 (3)2.3 产品特点 (3)2.4 指示灯和接口说明 (4)3 Web登录设置 (5)3.1 建立网络连接 (5)3.2 取消代理服务器 (7)3.3 Web登录 (7)3.4 WEB设置页面描述 (8)4 管理 (9)4.1 系统状态 (9)4.2 高级配置 (11)4.3 系统管理 (15)4.4 用户管理 (17)5 常见问题 (18)1 前言近年来，中国国家电网提出了全面建设以各级电网为基础，以信息化、数字化、自动化、互动化为特征的自主创新、国际领先的智能电网。
智能电网主要由调度、发电、输电、变电、配电和用电几大环节构成。
其中配电是将电力送入千家万户的关键环节，可以与电信网络的接入网相对应。
采用科学经济的配电网络规划可实现配电自动化，能够拥有快速和自适应的故障处理能力，提供更可靠的电力供给和更优的电能质量。
EPON 技术作为一种成熟的通信技术已在电信领域广泛应用，并被国家电网认可作为智能电网实现配电自动化的主要技术组成部分。
EPON ONU EPP8248 用户手册将会详细地指导您如何设置使用本产品以及一些常见问题的解决方法。
2 产品介绍2.1 应用场景(组网图)本产品应用于电网实现配电自动化或者建立FTTB/FTTH的楼道﹑家庭电力光纤通信网络中，丰富的业务接口可满足用户多种需求。
2.2 产品简介针对智能电网的特点以及满足国家电网配电自动化需求，推出了基于 EPON 技术而开发的智能电网解决方案，是一种采用点到多点结构的单纤双向光接入网络。
它主要由 OLT （Optical Line Terminal，光线路终端）和 ONU（Optical Network Unit，光网络单元）组成，两者通过 ODN（Optical Distribution Network，光配线网络）进行连接：OLT：放置于配网子站侧，主要用于各种控制信息的上传和下达。
ONU：放置于远端配网终端侧，主要用于将来自 OLT 的控制信息转发给配网终端，并把来自配网终端的各种数据信息上传给 OLT。
EPP8248是针对此智能电网解决方案最新推出的接入层 ONU 产品。
EPP8248上行提供 2 个 PON 口，适用于“手拉手”环网柜应用环境。
同时，EPP8248 提供 4 个以太网接口用于组网的灵活扩充以及 4 个 RS485/RS232 串口直接用于连接电力系统的采集设备或电表，实现了串口数据的可靠交换, 具有高带宽﹑高可靠性，可提供服务质量（QOS）保证﹑可管理﹑可灵活扩容和组网的特点。
2.3 产品特点符合IEEE 802.3ah EPON 标准和IEEE 802.3ah 1000Base-PX20+ 传输规格，且具有良好的互通性；支持丰富的接口类型：EPON、百兆类型的以太网接口以及 RS485 串行口；支持双向FEC 功能，延长传输距离；支持动态带宽分配(DBA), 实现双PON 快速倒换；支持组播VLAN；支持IGMP组播，有效利用宽带；支持光功率检测功能，可通过Web 设置页面进行查看；支持远程软件升级，具有主备Image，不会因升级失败而影响系统运转支持以太网环路检测，自动判断设备所接网络是否存在以太网环路并阻断，环路消失时，能自动恢复；丰富的OAM功能设计，包括配置、告警、性能监控、故障隔离和安全管理等，既提供通过OLT进行的远程管理；组网拓扑：可以灵活地组成树型、星型、总线型等；节省光缆资源(单纤)、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低。
支持多种电源输入接口：220V AC 和 12/24V DC；小体积的标准机箱设计（11 英寸 1U 高度），同时支持机架式和壁挂式安装；2.4 指示灯和接口说明●指示灯设备指示灯说明：●面板接口前面板接口说明3 Web登录设置3.1建立网络连接1. 设置管理计算机的IP 地址请将管理计算机的IP 地址与EPP8248的LAN 口IP 地址设置在同一网段内（LAN 口缺省的IP地址为：192.168.1.1，子网掩码为255.255.255.0）操作步骤如下（以Windows XP 系统为例）：(1) 单击屏幕左下角<开始>按钮进入[开始]菜单，选择“控制面板”。
双击“网络连接”图标，再双击弹出的“本地连接”图标，弹出“本地连接状态”窗口。
(2) 单击<属性>按钮，进入“本地连接属性”窗口。
(3) 选中“Internet 协议（TCP/IP）”，单击<属性>按钮，进入“Internet 协议（TCP/IP）属性”窗口。
选择“使用下面的IP 地址”单选按钮，输入IP 地址（在192.168.1.2～192.168.1.254中选择除192.168.1.1外的任意值）、子网掩码（255.255.255.0）及默认网关（192.168.1.1），确定后完成操作。
2. 确认管理计算机和EPP8248之间的网络是否连通，操作步骤如下：(1) 单击屏幕左下角<开始>按钮进入[开始]菜单，选择“运行”，弹出“运行”对话框。
(2) 输入“ping 192.168.1.1”，单击<确定>按钮。
如果在弹出的对话框中显示了返回的回应，则表示网络连通；否则请检查网络连接。
3.2取消代理服务器如果当前管理计算机使用代理服务器访问因特网，则必须取消代理服务，操作步骤如下：(1) 在浏览器窗口中，选择[工具/Internet选项]进入“Internet 选项”窗口。
(2) 选择“连接”页签，并单击<局域网设置（L）>按钮，进入“局域网（LAN）设置”页面。
请确认未选中“为LAN使用代理服务器”选项；若已选中，请取消并单击<确定>按钮。
3.3 WEB登录运行WEB浏览器，在地址栏中输入ZP4001管理IP地址并回车，缺省管理IP地址为192.168.1.1。
回车后会出现如图4-1的对话框，输入用户名和密码，缺省管理员用户名：admin，密码：admin，单击<确定>按钮或直接回车即可进入Web 设置页面。
图4-1 WEB登录界面3.4 WEB设置页面描述●成功登录后，出现Web设置页面。
EPP8248提供的Web页面上部是主菜单，左边为子菜单，右边是配置区。
单击主菜单或子菜单即可显示相应功能的配置也不。
●Web页面的右上部有语言选择栏，可以进行中英文界面的切换。
●Web页面的右上部有保存配置按钮，点击该按钮可以对用户的设置进行保存。
掉电重启后该设置也存在。
4 管理4.1系统状态系统状态将显示ONU的工作状态，包含系统状态信息﹑光模块状态信息及CTC配置信息。
●查看系统状态系统状态页面将显示设备的基本信息，如产品型号﹑ONU序列号﹑固件版本号和版本日期﹑系统上电时间﹑PON口连接状态﹑EPON和以太网的MAC地址﹑ONU IP地址﹑注册状态等。
【系统状态】→【系统状态】如图4-1 显示图4-1●查看当前工作光模块状态光模块状态页面将显示光模块的基本信息，如工作温度﹑工作电压﹑偏置电流﹑发射光功率和接收光功率，用于判断设备的工作状态。
【系统状态】→【光模块状态】如图4-2 显示图4-2●CTC配置信息CTC配置信息页面将显示各个端口的连接状态及配置信息，如：连接速率﹑端口使能状态﹑流控使能状态﹑VLAN模式﹑环路检测出﹑组播模式等。
【系统状态】→【CTC配置信息】如图4-3显示图4-34.2高级配置高级配置将对ONU产品的序列号﹑管理IP﹑FEC模式﹑VLAN模式﹑组播模式﹑环路检测等的设置。
●ONU设置ONU设置页面将设置ONU产品的序列号﹑LOID和PASSWORD以及前向纠错模式开启。
【高级配置】→【ONU设置】如图4-4显示图4-4●IP设置IP设置页面将设置ONU的管理IP地址及子网掩码。
（此设置需重启ONU生效）【高级配置】→【IP设置】如图4-5显示图4 -5●端口设置端口设置页面用于设置每个端口的使能﹑速率和流控的开启。
【高级配置】→【Switch设置】→【端口设置】如图4-6显示图4-6●VLAN设置VLAN设置页面设置每个端口的VLAN模式及VLAN ID.【高级配置】→【Switch设置】→【VLAN设置】如图4-7显示图4-7●多播配置设置组播模式及组播MAC老化时间。
【高级配置】→【Switch设置】→【多播配置】如图4-8显示图4-8●MAC 地址表设置配置MAC地址表项的老化时间,显示每个端口MAC地址表信息。
【高级配置】→【SWITCH设置】→【MAC地址表】如图4-9显示图4-9●MAC地址绑定由于每个网络适配卡具有唯一的MAC地址，为了有效防止非法用户盗用网络资源，MAC地址绑定可以有效的规避非法用户的接入，以进行网络物理层面的安全保护。
【高级配置】→【SWITCH】→【MAC地址绑定】，如图4-10图 4-10●端口隔离设置设置LAN口工作方式，当设置为禁用时每个LAN口之间能互通。
【高级配置】→【SWITCH】→【端口隔离】如图4-11图4-11●广播风暴抑制网络上的广播帧（由于被转发）数量急剧增加而影响正常的网络通讯的反常现象，广播风暴会占用相当可观的网络带宽，造成整个网络无法正常工作，开启广播风暴抑制可对网络上出现的广播风暴进行过滤。
【高级配置】→【SWITCH】→【广播风暴抑制】如图4-12图4-12●环回检测环回检测的作用是检测LAN口是否存在环路。
如果端口存在环路，会导致MAC地址学习错误，且容易造成广播风暴，严重时会导致网络瘫痪。
开启环路检测，可以有效的消除端口环回造成的影响。
【高级配置】→【SWITCH】→【环回检测】如图4-13图4-13、●MTU配置可设置MTU值的大小，因特网协议允许IP分片，这样就可以将数据包分成足够小的片段以通过那些最大传输单元小于该数据包原始大小的链路。
【高级配置】→【SWITCH】→【MTU配置】如图4-14图4-14●算法可根据不同的算法设置合适的队列调度方法，如：SP﹑WRR；【高级配置】→【Qos配置】→【算法】如图4-15图4-15●优先级映射将设置好的用户优先级映射到不同的队列中，本产品提供了八组优先级队列，用户可根据需要进行设置。
【高级配置】→【Qos 配置】→【优先级映射】如图4-16图4-164.3系统管理系统管理包含通过端口及PON口流量统计信息进行端口诊断﹑固件升级﹑ONU重启以及恢复出厂配置等。
●流量统计统计各端口及PON口的流量进行统计用于对ONU的诊断。
【系统管理】→【流量统计】如图 5-17图 4-17●固件升级当产品软件需要更新时，可通过固件升级将产品更新到最新的Firmware版本。
