第四章 电力系统状态估计.ppt

05第五讲电力系统状态估计概述电力系统是由各种电力设备组成的复杂系统，包括发电机、变压器、传输线路等。

电力系统状态估计是指根据系统的输入输出数据，通过对系统的各个变量进行估计，得到系统的真实状态。

电力系统状态估计是电力系统运行与管理的基础，对于电力系统的实时监测、故障诊断、调度运行等具有重要的意义。

电力系统的状态估计主要包括以下四个方面的内容：1.变量选择和观测：电力系统状态估计的第一步是确定需要估计的变量，如电压、电流等，并选择适当的观测点进行观测。

观测点的选择应综合考虑电力系统设计、安装以及经济等因素。

3.状态估计模型：电力系统状态估计的核心是建立状态估计模型。

状态估计模型通常是基于电力系统的物理特性和运行规律建立的，通过对电力系统进行建模和仿真，可以得到系统各个变量之间的关系。

4.估计算法和优化方法：电力系统状态估计的最后一步是通过估计算法和优化方法来实现对系统状态的估计。

常用的估计算法包括最小二乘法、卡尔曼滤波、粒子滤波等，优化方法包括线性规划、非线性规划等。

电力系统状态估计的目标是得到系统的真实状态，以便进行系统的运行、监控和控制。

通过对电力系统的状态进行估计，可以实现以下几个方面的功能：1.实时监测：通过对电力系统状态的估计，可以实时监测电力系统的运行状况，及时发现和处理异常情况，提高系统的可靠性和安全性。

2.故障诊断：电力系统状态估计可以帮助人们对电力系统故障进行诊断，找出故障的原因和位置，以便进行及时修复，减少故障对系统运行的影响。

3.调度运行：电力系统状态估计可以提供实时的系统状态信息，帮助电力系统调度员进行系统的调度运行，包括发电机的运行控制、变压器的升降压控制等。

4.能源管理：电力系统状态估计可以实现对系统能源的实时监测和管理，帮助人们对系统的能源消耗进行评估和优化，提高能源利用效率。

总之，电力系统状态估计是电力系统运行与管理的基础，通过对电力系统的运行数据进行处理和分析，可以实现对系统状态的准确估计，提高电力系统的运行效果及可靠性。

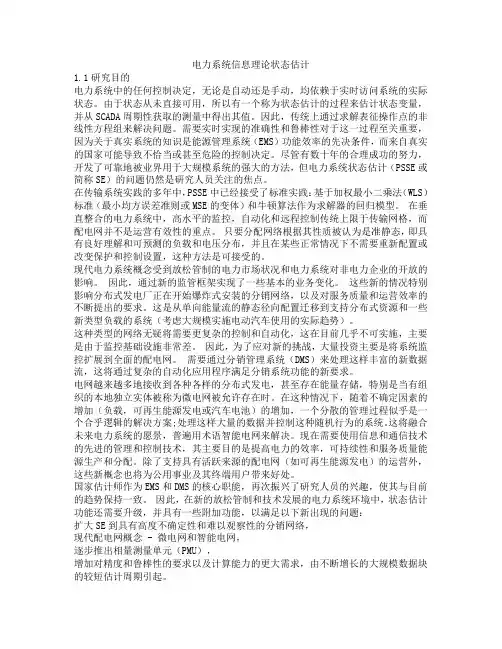

电力系统信息理论状态估计1.1研究目的电力系统中的任何控制决定，无论是自动还是手动，均依赖于实时访问系统的实际状态。

由于状态从未直接可用，所以有一个称为状态估计的过程来估计状态变量，并从SCADA周期性获取的测量中得出其值。

因此，传统上通过求解表征操作点的非线性方程组来解决问题。

需要实时实现的准确性和鲁棒性对于这一过程至关重要，因为关于真实系统的知识是能源管理系统（EMS）功能效率的先决条件，而来自真实的国家可能导致不恰当或甚至危险的控制决定。

尽管有数十年的合理成功的努力，开发了可靠地被业界用于大规模系统的强大的方法，但电力系统状态估计（PSSE或简称SE）的问题仍然是研究人员关注的焦点。

在传输系统实践的多年中，PSSE中已经接受了标准实践：基于加权最小二乘法（WLS）标准（最小均方误差准则或MSE的变体）和牛顿算法作为求解器的回归模型。

在垂直整合的电力系统中，高水平的监控，自动化和远程控制传统上限于传输网格，而配电网并不是运营有效性的重点。

只要分配网络根据其性质被认为是准静态，即具有良好理解和可预测的负载和电压分布，并且在某些正常情况下不需要重新配置或改变保护和控制设置，这种方法是可接受的。

现代电力系统概念受到放松管制的电力市场状况和电力系统对非电力企业的开放的影响。

因此，通过新的监管框架实现了一些基本的业务变化。

这些新的情况特别影响分布式发电厂正在开始爆炸式安装的分销网络，以及对服务质量和运营效率的不断提出的要求。

这是从单向能量流的静态径向配置迁移到支持分布式资源和一些新类型负载的系统（考虑大规模实施电动汽车使用的实际趋势）。

这种类型的网络无疑将需要更复杂的控制和自动化，这在目前几乎不可实施，主要是由于监控基础设施非常差。

因此，为了应对新的挑战，大量投资主要是将系统监控扩展到全面的配电网。

需要通过分销管理系统（DMS）来处理这样丰富的新数据流，这将通过复杂的自动化应用程序满足分销系统功能的新要求。

3节电系统状态估计报告【任务说明】:闭合的开关:打开的开关:打开的刀闸:线路:负荷G:发电机:母线:连接线(没有阻抗) Unit2Unit13节点系统主接线图任务：1、采用最小二乘状态估计算法,所有量测的权重都取1.0,编写状态估计程序(C/Matlab)。

2、按量测类型，列出量测方程（每一类写出一个方程）3、画出程序流程4、提交源程序，程序中每个函数的作用5、提交计算的输出结果(屏幕拷贝)系统参数：功率基值：100MW电压基值：230 kV线路阻抗参数（标么值）：线路量测(流出母线为正)：母线电压量测：负荷量测(流出母线为正)：发电量测(流入母线为正)：注：量测存在误差【数据预处理】首先根据基值将已知的量测值均转换为标幺值，并将功率值转换为流入量，得到如下数据：线路导纳参数（标么值）：线路注入功率量测(标幺值)：负荷点注入功率量测(标幺值)：发电机节点注入量测(流入母线为正)：发电机量测真值unit2 0.88-j0.0424 0.8892-j0.0424unit3 0.23+j0.24 0.2304+j0.2378母线电压量测（标幺值）：母线电压量测真值(幅值/角度)1 1.0087 1.0130/02 1.0198 1.0242/3.233 1.0281 1.0281/1.82【量测方程】选择节点1的电压相角为参考，为0度，以vi表示误差值。

1）节点1电压量测方程：Vi=Vi+v1即1.0087=V1+v12）1-3支路1号节点处注入有功功率功率：P ij=V i2g ij-V i V j(g ij cos+b ij sin)+v20.613=V12g13-V1V3(g13cos+b13sin)+v2即0.613=-1.6171V12-V1V3(-1.6171cos +13.698sin)+v2 3）1号节点注入功率：P i=V i2G ii +G ij cos+B ij sin+v3P1=V12G11+G1j cos+B1j sin+v3即-1.11=3.5613V12+V1V2(-1.9442cos -10.5107sin)+V1V3(-1.6171 cos -13.698 sin)+v3【流程图】【计算结果】其中iterations 为迭代次数，可见本例的迭代次数为4，收敛较快，状态估计得到的节点1、2、3电压分别为：234.0144444444444444444444444444444444444444444444【程序说明】遥测数据给定V 0，，k=0计算H(V (k),)和h(V (k),)A=H T R -1H, b=H T R -1(Z-h)求解A X=b,得Xk=k+1X (k+1)=X (k)+XNmax|X|<Y结束1、计算h矩阵的函数cal_hfunction h=cal_h(V,th0,B,G) %其中，V为节点电压估计值，th0为节点电压相角估计%值，B为节点电导矩阵，G为节点电纳矩阵b=-B; %线路电导矩阵g=-G; %线路电纳矩阵P=zeros(3,1); %初始化，节点注入功率Q=zeros(3,1);PP=zeros(3,3); %线路注入功率QQ=PP;th=[0;th0]; %节点1的电压相角为0for i=1:3P_P=0;Q_Q=0;for j=1:3if(j~=i)P_P=P_P+V(i)*V(j)*(G(i,j)*cos(th(i)-th(j))+B(i,j)*sin(th(i)-th(j)));Q_Q=Q_Q+V(i)*V(j)*(G(i,j)*sin(th(i)-th(j))-B(i,j)*cos(th(i)-th(j)));PP(i,j)=(V(i)^2)*g(i,j)-V(i)*V(j)*(g(i,j)*cos(th(i)-th(j))+b(i,j)*sin(th(i)-th(j)));QQ(i,j)=-(V(i)^2)*b(i,j)-V(i)*V(j)*(g(i,j)*sin(th(i)-th(j))-b(i,j)*cos(th(i)-th(j)));endendP(i)=(V(i)^2)*G(i,i)+P_P;Q(i)=-(V(i)^2)*B(i,i)+Q_Q;endVV=[V(1);V(2);V(3)];h=[P;Q;PP(1,2);PP(2,3);PP(3,1);QQ(1,2);QQ(2,3);QQ(3,1);PP(1,3);PP(2,1);P P(3,2);QQ(1,3);QQ(2,1);QQ(3,2);VV];2、计算H矩阵的函数cal_HHfunction H=cal_HH(V,th0,G,B,P,Q) %其中，P，Q为根据电压估计值计算得到的节点%注入电压b=-B;g=-G;PV=zeros(3,3); %节点注入功率对电压幅值的偏导数QV=zeros(3,3);Pth=zeros(3,3); %节点注入功率对电压相角的偏导数Qth=zeros(3,3);PPV=zeros(3,3); %P ij对V j的偏导数QQV=zeros(3,3); %Q ij对V j的偏导数PPth=zeros(3,3); %P ij对th j的偏导数QQth=zeros(3,3); %Q ij对th j的偏导数PPV1=zeros(3,3); %P ij对V i的偏导数QQV1=zeros(3,3); %Q ij对V i的偏导数PPth1=zeros(3,3); %P ij对th i的偏导数QQth1=zeros(3,3); %Q ij对th i的偏导数VV=eye(3);Vth=zeros(3,2);th=[0;th0];for i=1:3for j=1:3if (i~=j)PV(i,j)=V(i)*(G(i,j)*cos(th(i)-th(j))+B(i,j)*sin(th(i)-th(j)));QV(i,j)=V(i)*(G(i,j)*sin(th(i)-th(j))-B(i,j)*cos(th(i)-th(j)));PPV(i,j)=-V(i)*(g(i,j)*cos(th(i)-th(j))+b(i,j)*sin(th(i)-th(j)));QQV(i,j)=-V(i)*(g(i,j)*sin(th(i)-th(j))-b(i,j)*cos(th(i)-th(j)));PPV1(i,j)=2*V(i)*g(i,j)-V(j)*(g(i,j)*cos(th(i)-th(j))+b(i,j)*sin(th(i)-th(j)));QQV1(i,j)=-2*V(i)*b(i,j)-V(j)*(g(i,j)*sin(th(i)-th(j))-b(i,j)*cos(th(i)-th(j)));if (j~=1)Pth(i,j)=V(i)*V(j)*(G(i,j)*sin(th(i)-th(j))-B(i,j)*cos(th(i)-th(j)));Qth(i,j)=-V(i)*V(j)*(G(i,j)*cos(th(i)-th(j))+B(i,j)*sin(th(i)-th(j)));PPth(i,j)=-V(i)*V(j)*(g(i,j)*sin(th(i)-th(j))-b(i,j)*cos(th(i)-th(j)));QQth(i,j)=-V(i)*V(j)*(-g(i,j)*cos(th(i)-th(j))-b(i,j)*sin(th(i)-th(j)));endif(i~=1)PPth1(i,j)=V(i)*V(j)*(g(i,j)*sin(th(i)-th(j))-b(i,j)*cos(th(i)-th(j))); QQth1(i,j)=-V(i)*V(j)*(g(i,j)*cos(th(i)-th(j))+b(i,j)*sin(th(i)-th(j)));endelsePV(i,j)=(G(i,i)*(V(i)^2)+P(i))/V(i);QV(i,j)=(Q(i)-(V(i)^2)*B(i,i))/V(i);if (j~=1)Pth(i,j)=-B(i,i)*(V(i)^2)-Q(i);Qth(i,j)=P(i)-(V(i)^2)*G(i,i);endendendendH=[[PV,Pth(:,2:3)];[QV,Qth(:,2:3)];...[PPV1(1,2),PPV(1,2),0,PPth(1,2),0;...0,PPV1(2,3),PPV(2,3),PPth1(2,3),PPth(2,3);...PPV(3,1),0,PPV1(3,1),0,PPth1(3,1)];...[QQV1(1,2),QQV(1,2),0,QQth(1,2),0;...0,QQV1(2,3),QQV(2,3),QQth1(2,3),QQth(2,3);...QQV(3,1),0,QQV1(3,1),0,QQth1(3,1)];...[PPV1(1,3),0,PPV(1,3),0,PPth(1,3);...PPV(2,1),PPV1(2,1),0,PPth1(2,1),0;...0,PPV(3,2),PPV1(3,2),PPth(3,2),PPth1(3,2)];...[QQV1(1,3),0,QQV(1,3),0,QQth(1,3);...QQV(2,1),QQV1(2,1),0,QQth1(2,1),0;...0,QQV(3,2),QQV1(3,2),QQth(3,2),QQth1(3,2)];...[VV,Vth]];3、主程序calculate_all.m文件format longG=[3.5613,-1.9442,-1.6171;...-1.9442,3.0993,-1.1551;...-1.6171,-1.1551,2.7722]; %B为节点电导矩阵B=[-24.2087,10.5107,13.698;...10.5107,-20.295,9.7843;...13.698,9.7843,-23.4832]; %G为节点电纳矩阵P=[-1.11;0.88;0.23]; %节点注入功率量测值Q=[-0.135;-0.0424;0.24];PP=[0.613;-0.24;-0.459]; %线路1-2,2-3,3-1注入功率在首端的量测值QQ=[-0.012;0.066;-0.165];PP1=[0.467;-0.6;0.24]; %线路1-3,2-1,3-2注入功率在首端的量测值QQ1=[0.148;-0.024;-0.072];V=[1.0087;1.0198;1.0281]; %节点电压幅值量测值R=diag(ones(21,1)); %权重都取为1Z=[P;Q;PP;QQ;PP1;QQ1;V]; %量测值矩阵V0=[1;1;1]; %初值th0=[0;0];delta=100;iterations=0; %迭代次数while delta>0.000001iterations=iterations+1;h=cal_h(V0,th0,B,G); %计算h矩阵H=cal_HH(V0,th0,G,B,h(1:3,1),h(4:6,1)); %计算H矩阵A=H'*inv(R)*H;b=H'*inv(R)*(Z-h);d=A\b; %求解修正值delta=max(abs(d));V0=V0+d(1:3,1); %修正估计值th0=th0+d(4:5,1);enditerationsV0=V0*230; %转换为有名值th0=th0*180/pi; %转换为度for i=1:3j=num2str(i);v=num2str(V0(i));show1=strcat('The voltage magnitude of node ',j,' is', v,' kV');disp(show1);endfor i=1:2j=num2str(i+1);th=num2str(th0(i));show1=strcat('The phase angle of node ',j,' is ',th,' degrees');disp(show1);end。

电力系统状态估计与故障诊断电力系统是一个复杂的工程系统，它涉及到众多的电力设备、输电线路、变电站和用户终端等，其中任何一个环节的故障都可能对整个系统造成毁灭性的影响。

因此，对于电力系统的状态估计和故障诊断是非常重要的，这可以帮助我们及时发现问题，采取有效的措施，保障电力系统的稳定运行。

电力系统状态估计是指对电力系统中各个节点电压值、相角等电气参数进行估计。

在电力系统运行过程中，由于受到负荷变化、输出电量变化以及输电线路等因素的影响，系统中的电气参数会出现变化。

因此，针对这种情况，我们需要通过状态估计对电力系统中的各个参数进行监测和解决，从而确保电力系统的稳定性。

电力系统故障诊断是指通过对电力系统中各个设备进行检测和分析，从而找出故障点和原因，并采取相应的措施进行修复。

在电力系统运行过程中，由于各种原因，电力设备和输电线路等可能会出现不同程度的故障，这样就会造成整个电力系统的运行出现问题。

因此，对于我们来说，掌握故障诊断技术非常重要，它可以帮助我们快速准确地找出故障，及时采取有效措施，在最短的时间内恢复电力系统的正常运行。

在电力系统状态估计和故障诊断技术方面，我们可以采用最新的计算机技术和智能控制技术，使用模型预测算法进行预测，从而得出准确的状态估计和故障诊断结果。

这样我们可以更好地应对电力系统问题，确保其正常的稳定运行。

另外，客观的说，电力系统状态估计和故障诊断技术还有不少问题需要解决。

其中，最大的问题在于如何对系统进行全面而详细的监测，以便能够及时发现故障点和问题。

此外，我们还需要把握好技术的精准度和可操作性，确保预测结果的准确性和可靠性。

最后，电力系统的安全和稳定运行是我们每个人都关心的问题。

因此，我们需要持续关注电力系统状态估计和故障诊断技术的发展，积极推动其改善和完善，以便我们能够更好地保障电力系统的安全和稳定运行，为社会的发展做出更大贡献。

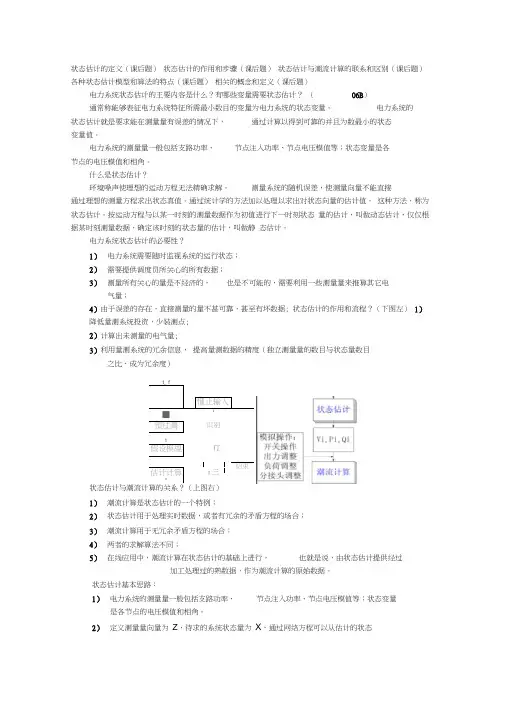

状态估计的定义（课后题） 状态估计的作用和步骤（课后题） 状态估计与潮流计算的联系和区别（课后题） 各种状态估计模型和算法的特点（课后题） 相关的概念和定义（课后题）电力系统状态估计的主要内容是什么？有哪些变量需要状态估计？ （ 06B ）通常称能够表征电力系统特征所需最小数目的变量为电力系统的状态变量。

电力系统的状态估计就是要求能在测量量有误差的情况下， 通过计算以得到可靠的并且为数最小的状态变量值。

电力系统的测量量一般包括支路功率、 节点注入功率、节点电压模值等；状态变量是各节点的电压模值和相角。

什么是状态估计？环境噪声使理想的运动方程无法精确求解。

测量系统的随机误差，使测量向量不能直接 通过理想的测量方程求出状态真值。

通过统计学的方法加以处理以求出对状态向量的估计值。

这种方法，称为状态估计。

按运动方程与以某一时刻的测量数据作为初值进行下一时刻状态 量的估计，叫做动态估计，仅仅根据某时刻测量数据，确定该时刻的状态量的估计，叫做静 态估计。

电力系统状态估计的必要性？1） 电力系统需要随时监视系统的运行状态； 2） 需要提供调度员所关心的所有数据； 3） 测量所有关心的量是不经济的，也是不可能的，需要利用一些测量量来推算其它电气量；4）由于误差的存在，直接测量的量不甚可靠，甚至有坏数据; 状态估计的作用和流程？（下图左） 1）降低量测系统投资，少装测点; 2）计算出未测量的电气量;3）利用量测系统的冗余信息， 提高量测数据的精度（独立测量量的数目与状态量数目之比，成为冗余度）状态估计与潮流计算的关系？（上图右） 1） 潮流计算是状态估计的一个特例；2） 状态估计用于处理实时数据，或者有冗余的矛盾方程的场合； 3） 潮流计算用于无冗余矛盾方程的场合； 4） 两者的求解算法不同；5） 在线应用中，潮流计算在状态估计的基础上进行，也就是说，由状态估计提供经过加工处理过的熟数据，作为潮流计算的原始数据。
