组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。
2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数推断。
5.了解晶体管在电子电路中的用处与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用处较广，接受的电波较多。
所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。
四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。
2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区分其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。
六：实习心得这次组装收音机应当算作胜利吧。
装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。
一、实习目的本次电装实习的主要目的是通过组装和调试一台收音机，使学生掌握电子产品的焊接、调试与维修方法，提高动手实践和独立自主能力。
同时，培养学生查找和分析电器器件的资料和功能，了解收音机的工作原理，以及印刷电路板的设计和制作过程。
二、实习器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节三、实习内容1. 收音机的设计与安装本次实习的收音机实验套件为S-202T调频调幅电视伴音收音机。
首先，学生需要了解收音机电路的工作原理及故障检测与排除方法，学习收音机安装的工艺过程，了解收音机的调试方法，并练习安装并调试一台收音机。
2. 印刷电路板的设计与制作学生需要学习用Protel 99进行电子电路设计的方法，掌握印刷电路板的制作方法和工艺过程，画出原理图并生成PCB版。
四、实习准备1. CXA1191的管脚功能及内部框图2. PCB版3. 用Protel 99绘制的整机原理图五、实习过程1. 焊接学生需要使用电烙铁、焊锡丝和松香进行焊接练习。
首先，熟悉焊接电路的原理，并掌握焊接拆装电路的基本流程。
练习焊接电阻的安装，包括卧式和立式两类。
2. 收音机的组装在熟悉焊接电路的基础上，学生开始组装收音机。
安装过程先从低矮和耐热的元件开始，如电阻，然后再装大一点的元件，如中周、变压器，最后再装怕热的元件，如二极管、三极管。
电阻的安装，选择好阻值后根据两孔的距离弯曲电阻脚，立式或卧式插装在电路板上进行安装，高度尽量统一。
3. 收音机的调试收音机组装完成后，进行调试。
调试过程中，检查各元件是否安装正确，焊接是否牢固，并调整相关参数，确保收音机正常工作。
4. PCB版的绘制学生使用Protel 99绘制收音机的原理图，并根据原理图生成PCB版。
六、心得体会通过本次电装实习，学生不仅提高了动手实践能力，还加深了对电子产品的理解。
在实习过程中，学生学会了如何查找和分析电器器件的资料和功能，掌握了收音机的工作原理，了解了印刷电路板的设计和制作过程。
电装实习收音机报告（多篇）第1篇：收音机电装实习实验报告电装实习实验报告第一部分焊接拆装练习实验目的了解焊接电路的原理并熟练掌握焊接拆装电路的基本流程。
其中，焊接电阻包括卧式和立式两类。
实验工具电路板（1块）、电烙铁（1个）、焊锡丝（若干）、电阻（若干）、小铁片（若干）、焊锡枪（1个）。
实验内容进行电路板的焊接拆装练习，主要是练习并熟练掌握对电阻和铁片的焊接和拆装。
第二部分超外差式收音机装配与调试练习实验目的在熟练掌握电路基本焊接的基础上，仔细阅读说明书，完成收音机套件的组装并且进一步掌握电子安装工艺和调试。
实验工具电烙铁（1个）、焊锡丝（若干）、焊锡枪（1个）、超外差式收音机组装套件（1套）。
实验内容1）·元件清单：1·电原理图：·焊接电路图22）调试装配·安装过程：安装时先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后再装怕热的元件（如二极管、三极管）。
电阻的安装，选择好阻值后根据两孔的距离弯曲电阻脚立式插装或卧式插装在电路板上进行安装，高度尽量统一；瓷片电容和三极管的脚剪的长度适中且不能超过中周的高度，点解电容紧贴线路板立式安装焊接；磁棒线圈的四根引线头直接对应的焊接在线路板上；双连拔盘安装时在它的元周内的高出部分的元件脚剪去；喇叭安放挪位后用喇叭压板和螺丝固定。
·调试过程：测量电流，电位器开关关掉，装上电池并用万用表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）电流指示小于10mA，则证明已经通电，将电位器开关打开，用万用表分别依次测量E、D、C、B、A五个电流缺口，测试完毕均在要求范围之内，用烙铁依次联通五个缺口，再把音量开到最大，调双连拔盘，收到电台。
·故障即解决方案当测量值不在规定范围时，检查三极管极性是否装错，中周是否装错位置以及虚假错焊等，若测量哪一级电流不正常则说明那一级存在问题，检查并纠正，再次测量电流值，若正常则故障解决，否则继续依次排查故障。
一、实习背景随着科技的发展，电子技术在现代社会中扮演着越来越重要的角色。
为了提高学生的实践动手能力和创新意识，我们学校组织了一次电工电子实习活动。
本次实习以组装收音机为主，旨在让我们深入了解电子元件、电路原理，并掌握电子产品的制作和调试方法。
二、实习目的1. 学习识别简单的电子元件与电子线路；2. 掌握收音机的工作原理；3. 熟练操作焊接工具，完成收音机的组装；4. 掌握收音机的调试方法；5. 培养团队合作精神和解决实际问题的能力。
三、实习器材1. 电烙铁：功率为30W，烙铁头为铜制；2. 螺丝刀、镊子等基本工具；3. 焊锡：用于焊接电子元件；4. 电池：两节5号电池；5. 收音机套件：包括调频、调幅收音机实验套件及贴片调频收音机实验套件。
四、实习内容1. 学习识别电子元件：在实习过程中，我们首先学习了各种电子元件的名称、外形、作用及参数，如电阻、电容、二极管、三极管等。
2. 理解电路原理：通过学习电路图，我们了解了收音机的基本工作原理，包括调频、调幅接收电路、音频放大电路等。
3. 焊接电子元件：在掌握了电子元件和电路原理的基础上，我们开始组装收音机。
首先，按照电路图将各个电子元件焊接在电路板上，然后进行调试。
4. 调试收音机：在组装完成后，我们对收音机进行调试，包括调整天线、接收灵敏度、音量等，使收音机达到最佳效果。
5. 团队合作：在实习过程中，我们分组进行，相互协作，共同完成收音机的组装和调试。
五、实习心得1. 通过本次实习，我对电子元件和电路原理有了更深入的了解，掌握了焊接技术，提高了动手能力。
2. 在组装收音机的过程中，我学会了分析问题、解决问题的方法，提高了自己的逻辑思维能力。
3. 团队合作让我认识到团队协作的重要性，学会了与他人沟通、交流，提高了自己的沟通能力。
4. 本次实习让我体会到理论知识与实践操作相结合的重要性，使我更加珍惜所学知识。
六、实习收获1. 掌握了基本的电子元件和电路原理；2. 熟练操作焊接工具，提高了动手能力；3. 学会了收音机的调试方法，提高了电子产品的调试能力；4. 培养了团队合作精神和解决实际问题的能力；5. 加深了对电子技术的兴趣，为今后的学习奠定了基础。
一、实训目的1. 了解收音机的基本知识，掌握收音机的原理和电路结构。
2. 熟悉焊接技术，能够进行简单的电路元器件装配。
3. 学习故障的诊断和排除方法，提高实际操作能力。
4. 培养团队协作精神，提高动手能力和严谨的工作作风。
二、实训内容1. 收音机基本知识及电路结构收音机是一种接收无线电波并还原出声音的设备。
它主要由天线、调谐电路、放大电路、检波电路、滤波电路、功率放大电路和扬声器等组成。
2. 焊接技术焊接是电子技术中常用的连接方法，主要包括锡焊、烙铁焊、气焊等。
在实训中，我们学习了锡焊技术，掌握了焊接过程中的注意事项，如焊接温度、焊接速度、焊接材料等。
3. 电路元器件装配在实训中，我们按照电路图的要求，将各个电路元器件进行装配。
包括电阻、电容、晶体管、二极管、集成电路等。
在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。
4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。
通过分析故障现象，我们找到了故障原因，并进行了相应的排除。
5. 收音机调试收音机调试主要包括调谐、增益调整、频率调整等。
在实训中，我们按照要求对收音机进行了调试，使其达到最佳工作状态。
三、实训过程1. 准备工作在实训前，我们首先对收音机的电路图进行了仔细研究，了解了各个电路元器件的作用和连接方式。
然后，我们准备好所需的工具和材料，如焊锡、烙铁、万用表、示波器等。
2. 焊接电路元器件按照电路图的要求，我们将各个电路元器件进行焊接。
在焊接过程中，我们注意了焊接温度、焊接速度、焊接材料等，确保焊接质量。
3. 装配电路元器件在焊接完成后，我们将各个电路元器件进行装配。
在装配过程中，我们学会了如何识别元器件，如何正确连接元器件。
4. 故障诊断与排除在实训过程中，我们遇到了一些故障，如电路不通、声音小、噪声大等。
通过分析故障现象，我们找到了故障原因，并进行了相应的排除。
5. 收音机调试在故障排除后，我们对收音机进行了调试。
一、实训背景随着科技的发展，电子技术已经深入到我们生活的方方面面。
为了提高学生的实践能力和创新精神，本实训课程以组装收音机为载体，让学生在实践中掌握电工基本技能，了解电子电路的工作原理，培养团队协作和动手能力。
二、实训目的1. 掌握电子元器件的识别、检测和选用方法。
2. 熟悉焊接工具的使用和焊接工艺。
3. 理解电子电路的工作原理，学会分析电路图。
4. 培养团队协作和动手能力，提高学生的实践操作水平。
三、实训内容1. 收音机电路原理分析2. 电子元器件的识别与检测3. 焊接工具的使用与焊接工艺4. 收音机的组装与调试四、实训步骤1. 收音机电路原理分析（1）讲解收音机的工作原理，包括天线、调谐电路、放大电路、检波电路、低频放大电路和扬声器等部分。
（2）分析电路图，了解各部分电路的功能和相互关系。
2. 电子元器件的识别与检测（1）讲解常用电子元器件的类型、参数和功能。
（2）识别和检测电阻、电容、二极管、晶体管等元器件。
3. 焊接工具的使用与焊接工艺（1）讲解焊接工具的使用方法和注意事项。
（2）示范焊接工艺，包括焊接方法、焊接顺序和焊接质量要求。
4. 收音机的组装与调试（1）根据电路图，将元器件正确地焊接在电路板上。
（2）连接天线、调谐电路、放大电路、检波电路、低频放大电路和扬声器等部分。
（3）进行收音机的调试，包括调谐电路的调整、增益的调节、音质的优化等。
五、实训结果1. 学生掌握了电子元器件的识别、检测和选用方法。
2. 学生熟悉了焊接工具的使用和焊接工艺。
3. 学生理解了电子电路的工作原理，学会了分析电路图。
4. 学生培养了团队协作和动手能力，提高了实践操作水平。
六、实训总结通过本次电工组装收音机实训，学生们不仅掌握了电工基本技能，还了解了电子电路的工作原理。
在实训过程中，学生们学会了分析电路图、识别和检测元器件、焊接工具的使用和焊接工艺，提高了自己的实践操作水平。
同时，学生们在团队协作中锻炼了自己的沟通能力和组织能力，为今后的学习和工作打下了坚实的基础。
电工电子实习收音机为了提高学生的实践动手能力和创新能力,工程教育中心面向全校工科专业统一开设了电工电子实习课程，电工电子实习是面向电类和部分非电类专业开设的一门重要实践课程。
下面小编为大家整理的电工电子实习收音机，希望大家喜欢。
电工电子实习收音机篇一一、实习心得短暂的两周电工实习结束了，但我学到了许多课堂上学不到的知识。
通过实践，深化以前所学的理论知识，获得许多实践经验，另外认识到自己部分知识的不足和浅显，能够激励自己以后更好的学习。
总而言之，这次实习锻炼了自己，为自己的人生增添了活力，同时告诉我在前进的道路上不管遇到任何困难，只要拥有这次实习的激情就能战胜困难的勇气，给我以后的学习和工作注入了无穷的活力和力量。
要有一种永不言弃的科学精神去战胜困难。
最后，衷心地感谢在实习过程中所有给与我支持的老师和同学们，是他们让我坚持完成任务。
二、实习收获通过这两个星期的电工实习，我获得了很多，这些都是在平时理论课上学不到的，主要下列几点：1、掌握了几种基本的电工工具的使用，导线与导线的连接方法，了解了电路安装的基本常识。
2、掌握了收音机的工作原理，电子元器件的焊接。
3、学会了一般简单照明电路打安装方法，串联，并联及日光灯、电度表、插座等的安装。
4、了解了电动机传动和电机控制，顺序控制，反转控制的概念和原理，学会了交流接触器，热继电器，空气开关的原理和连接方法。
5、增强了我们独立思考，独立工作，独立创新的能力，使我们不仅仅课本的理论知识，能够真正的融会贯通了。
6、在以后的学习生活中，我会更加注意观察周围的用电设备，电气设备等的工作情况，并及时将自己所学的知识运用到实际中去，不断提升自己的专业技能。
三、实习不足实习的不足主要归咎于以前动手少，动手能力差，第一天看到收音机和一些元件，有些还是第一看到，当时心里就没底，不知从何下手，后来看了原理图渐渐的懂了些，最后经过自己的努力和同学的帮助还是把收音机装好了，心里是多么的激动。

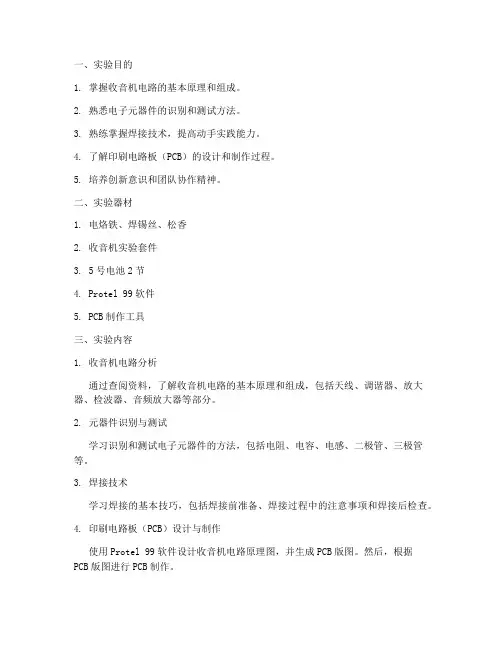

一、实验目的1. 掌握收音机电路的基本原理和组成。
2. 熟悉电子元器件的识别和测试方法。
3. 熟练掌握焊接技术，提高动手实践能力。
4. 了解印刷电路板（PCB）的设计和制作过程。
5. 培养创新意识和团队协作精神。
二、实验器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节4. Protel 99软件5. PCB制作工具三、实验内容1. 收音机电路分析通过查阅资料，了解收音机电路的基本原理和组成，包括天线、调谐器、放大器、检波器、音频放大器等部分。
2. 元器件识别与测试学习识别和测试电子元器件的方法，包括电阻、电容、电感、二极管、三极管等。
3. 焊接技术学习焊接的基本技巧，包括焊接前准备、焊接过程中的注意事项和焊接后检查。
4. 印刷电路板（PCB）设计与制作使用Protel 99软件设计收音机电路原理图，并生成PCB版图。
然后，根据PCB版图进行PCB制作。
5. 收音机组装与调试根据PCB版图和元器件清单，组装收音机。
组装完成后，进行调试，确保收音机正常工作。
四、实验步骤1. 焊接前准备（1）检查实验器材是否齐全；（2）熟悉元器件的规格和参数；（3）了解焊接过程中的注意事项。
2. 元器件焊接（1）按照电路图焊接元器件，注意焊接顺序和焊接质量；（2）检查焊接后的电路板，确保没有虚焊、短路等问题。
3. 印刷电路板（PCB）设计与制作（1）使用Protel 99软件设计电路原理图；（2）生成PCB版图，并进行检查和修改；（3）根据PCB版图制作PCB。
4. 收音机组装（1）按照PCB版图和元器件清单，组装收音机；（2）检查组装过程，确保电路板和元器件的连接正确。
5. 收音机调试（1）连接5号电池，检查收音机是否正常工作；（2）调整电路参数，确保收音机音质清晰；（3）检查收音机的接收范围和灵敏度。
五、实验心得体会1. 通过本次实验，我对收音机电路有了更深入的了解，掌握了电子元器件的识别和测试方法。
电工实训报告收音机（精选5篇）第一篇：电工实训报告收音机电工实训报告经过两个周末的电工实训，收音机在我们嘈杂的调试过程中成功完成了，105.2 MHz的常州经济广播电台和88.6 MHz的常州武进广播电台都可以清晰的收到，而且也能收到在这两频率之间的其他一些电台，实用性可想而之。
当然做出这个收音机并不是一蹴而就的，按照老师教的步骤，我们先要学会如何焊点，区分认识元器件，也因此我们在第一个周末一直学习锻炼如何焊点，这些都是我们做收音机的基础，第二个周末我们便在老师的带领下致力于安装收音机，分清元器件的排放位置后，依次正确地将其焊在电板上，也按一二三四的步骤焊点，是焊点呈现锥形，看上去也很整齐美观，在安装元件时没有出现错误，正反方向都严格按照老师样机的形式安插，将收音机安装好后，调谐和调声音开关的转轮都在正确的卡口位置，耳机插孔也正对收音机外壳的空洞，再加上提带天线的放置，所以应该说收音机的外观符合标准。
在实践中，我知道了实际运用中的电阻并不是个规矩的长方体，而是用色环表示大小很小巧的类似圆柱的形状，也知道了电解电容和一般电容的形状一点也不一样，电解电容有正负极，它的两根脚长的为正极，反之则为负极；知道了螺钉的应用也很有讲究，因为机盒内空间有限，所以无论是元件还是用来固定线路板的螺钉，都不能过高或突出，不然后盖将会很难盖上，也知道了尽量不要焊错元件，不然拆下重焊对线路板有损害，焊错两三次，线路板就会报废的；知道了我们要在一块小小的线路板上焊满元件，很容易将焊锡过多的焊点连在一起，造成短路，所以我们在第一周熟练焊焊点是必要的，也知道了调频需要很大的耐心，将刻度盘指向105.2MHz，微调C0-4对照老师的样机，使其播放的内容一致，都是常州经济广播电台，然后再将刻度盘指向88.6MHz，对照88.6MHz 样机的内容。
我们装配的收音机是采用调频的方式，所以我们也必须理解它的工作原理，在我们的电工实训内容中，除了做做收音机外，我们还需要自学POTEL。

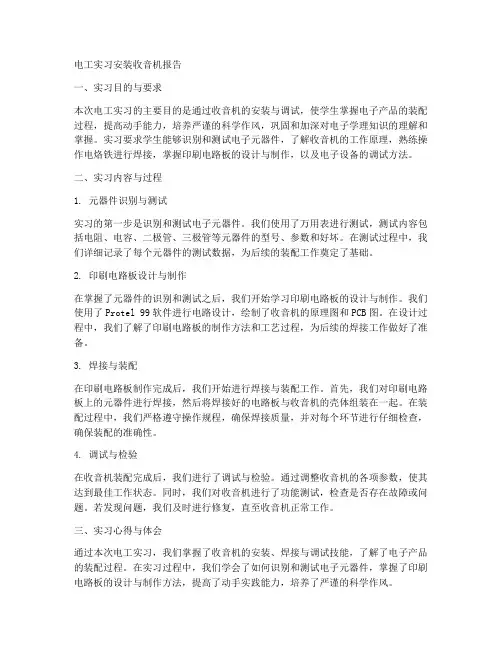

电工实习安装收音机报告一、实习目的与要求本次电工实习的主要目的是通过收音机的安装与调试，使学生掌握电子产品的装配过程，提高动手能力，培养严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。
实习要求学生能够识别和测试电子元器件，了解收音机的工作原理，熟练操作电烙铁进行焊接，掌握印刷电路板的设计与制作，以及电子设备的调试方法。
二、实习内容与过程1. 元器件识别与测试实习的第一步是识别和测试电子元器件。
我们使用了万用表进行测试，测试内容包括电阻、电容、二极管、三极管等元器件的型号、参数和好坏。
在测试过程中，我们详细记录了每个元器件的测试数据，为后续的装配工作奠定了基础。
2. 印刷电路板设计与制作在掌握了元器件的识别和测试之后，我们开始学习印刷电路板的设计与制作。
我们使用了Protel 99软件进行电路设计，绘制了收音机的原理图和PCB图。
在设计过程中，我们了解了印刷电路板的制作方法和工艺过程，为后续的焊接工作做好了准备。
3. 焊接与装配在印刷电路板制作完成后，我们开始进行焊接与装配工作。
首先，我们对印刷电路板上的元器件进行焊接，然后将焊接好的电路板与收音机的壳体组装在一起。
在装配过程中，我们严格遵守操作规程，确保焊接质量，并对每个环节进行仔细检查，确保装配的准确性。
4. 调试与检验在收音机装配完成后，我们进行了调试与检验。
通过调整收音机的各项参数，使其达到最佳工作状态。
同时，我们对收音机进行了功能测试，检查是否存在故障或问题。
若发现问题，我们及时进行修复，直至收音机正常工作。
三、实习心得与体会通过本次电工实习，我们掌握了收音机的安装、焊接与调试技能，了解了电子产品的装配过程。
在实习过程中，我们学会了如何识别和测试电子元器件，掌握了印刷电路板的设计与制作方法，提高了动手实践能力，培养了严谨的科学作风。
同时，本次实习也让我们认识到电子产品装配过程中的细节问题。
例如，在焊接过程中，我们需要注意焊接顺序、焊接时间和焊接温度等因素，以确保焊接质量。
实习内容：1.学习识别简单的电子元件与电子线路；2.学习并掌握收音机的工作原理；3.掌握电焊技术，能用电烙铁进行焊接；4.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；5.了解工程用电安全常识。
实习器材介绍：1.电烙铁（含支架）：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
2.螺丝刀、镊子等必备小工具。
3.松香和锡。
由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4.两节5号电池。
5.BS208HAF型号收音机。
6.元件清单。
7.实习目的：电子技术实习的主要目的就是培养我们的动手能力，要求我们熟悉日常的机械车床，熟练使用劳动工具(如电烙铁,螺丝刀,尖嘴钳等等)，能够自己动手做出一个像样的东西来。
此外电子技术实习也要求我们会识别电子元器件，熟悉相应工具的操作与相关仪器的使用，掌握电子设备制作、装调的全过程，学会查找及排除电子电路故障的常用方法等。
实习有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：1.常用电子元器件及材料类别、型号规格，主要性能及其使用范围，能查阅有关的电子器件图书了解他们的应用，作用等，并能正确的辨认出电子器件；2.接触电子产品生产实际，了解和掌握一般电子工艺知识和技能，学习电子产品制作工艺流程；3.熟悉手工焊锡的常用工具的使用及其维护与修理，并基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
4.了解电子产品的焊接、调试与维修方法，并装焊一个正规的电子产品（收音机）；5.建立起对电子产品的感性认识，对后续课程打下良好的基础。
实习安排鉴于学生课表的的具体情况，采用班级课余时间的进行实习的方案。
每学期第六周公布实习题目、实习要求、实习地点和实习时间安排等相关信息。
具体安排详细见下表：具体环节指导内容课时分配电子工艺基础知识安全用电常识和操作规程：a) 触电的分类.1).单向触电:只接触零线或火线.2).双向触电:同时接触零线和火线或同时接触有电势差的两个电源.3).跨地触电:断头带电高压线触地的30米板境内有危险.若双脚接触点有电势差,则会产生电流. 安全措施: 单脚触地.b) 电流强度对人体的影响.1).感应电流: 1mA. 30mA 为工业安全用电上限.2).摆脱电流: 10mA 高空与水面的安全电流为10毫安.3).致命电流: 50mA 以上.c) 触电部位.1).中枢神经和心脏最危险. (从左手到前胸.)2).右手到脚其次.3).再次是左手到右手.4).左脚到右脚的伤害相对较小.d) 电压对人体地影响.1).人体的安全电压为36伏特.2).当电压很高而电阻又相对较小时,会导致电流升高.因此高压对人体对人体是有害的.3).一般高压设备在250伏特以上,低压在250伏特一下.e) 触电的急救措施.1).迅速切断电源,救护者不能直接用手接触触电者的身体.2).就地用干燥的木棒,竹竿等绝缘物品拉开触电者身上的电源.3).救护者也可可站在干燥的木板上或是穿上不带钉子的鞋,用一只手去触电者的干燥衣角.4).若在高处处电,要防止脱离电源后从高处掉下造成摔伤.在这种情况下,如脱离电源停止了呼吸,可现在高处进行口对口的人工呼吸.一边准备绳索,将触电者迅速放到地面上进心抢救.f) 安全用电操作规程.1).在使用电烙铁等发热电气时,必须配备铁支架,防止烫坏设备及发生火灾.2).不得带负载合闸,必须在电设备关机状态下合闸.3).不得用湿手接触开关,插座,灯头,刀闸,等电器设备. 更不要用湿布去擦拭和用水冲洗电气设备.基础实训 电子产品的工作原理以及原理图结构识别和选用常用的电子器件、工具的使用与检测2 2 安装组装实训 手工焊锡的常用工具的使用及其维护与修理 独立的完成简单电子产品的安装与焊接 电子产品的焊接、调试与维修方法 6108整机安装调试重点 电子产品的故障排除的方法电子产品常用的调试方法2 24).发现有人触电,应立即切断电源,用二氧化碳或四氯化碳灭火器灭火.不可用泡沫灭火器或水进行灭火.5).离开工作台,必须切断工作位电源.下半时,应切断总电源.6).使用台灯,更换螺口灯泡时不要触及金属部分,并切断电源.电子工艺：1.电子元器件是在电路中具有独立的电气功能的基本单位.如:电阻器,点容器,电感器,晶体管,集成电路和开关,插件等...都是电子设备中必不可少的基本材料.2.电子元器件分类:有源器件和无源器件. 有源器件工作时,器输出不仅依靠输入信号,还要依靠电源,她在电路中期能量转换作用. EX:晶体管集成电路,无源器件一般又分:耗能元件和储能元件和结构元件三种.电阻事是耗能元件.3.通常称有源器件为"器件".称无源器件为"元件".4.电子元器件的命名法:指标法,文字符号法,色标法.5.电子产品常用工具:1).钳子:桃口钳,平口钳,尖嘴钳.2).小工具:镊子,小刀,锥子，螺丝刀等3).焊接工具:电烙铁.焊接工艺电烙铁，焊锡及助焊剂i.电烙铁电烙铁是最常用的焊接工具。
我们使用20W内热式电烙铁。
新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。
这样做，可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。
电烙铁要用220V交流电源，使用时要特别注意安全。
应认真做到以下几点：电烙铁插头最好使用三极插头。
要使外壳妥善接地。
使用前，应认真检查电源插头、电源线有无损坏。
并检查烙铁头是否松动。
电烙铁使用中，不能用力敲击。
要防止跌落。
烙铁头上焊锡过多时，可用布擦掉。
不可乱甩，以防烫伤他人。
焊接过程中，烙铁不能到处乱放。
不焊时，应放在烙铁架上。
注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。
使用结束后，应及时切断电源，拔下电源插头。
冷却后，再将电烙铁收回工具箱。
ii.焊锡和助焊剂焊接时，还需要焊锡和助焊剂。
（1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。
这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。
使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。
焊接较大元件或导线时，也可采用焊锡膏。
但它有一定腐蚀性，焊接后应及时清除残留物。
iii.辅助工具为了方便焊接操作常采用尖嘴钳、镊子和小刀等做为辅助工具。
应学会正确使用这些工具。
尖嘴钳镊子小刀焊接的种类焊接是使金属连接的一种方法，是电子产品生产中必须掌握的一种基本操作技能。
现代焊接技术主要分为下列三类：a)熔焊：是一种直接熔化母材的焊接技术。
b)钎焊：是一种母材不熔化，焊料熔化的焊接技术。
c)接触焊：是一种不用焊料和焊剂，即可获得可靠连接的焊接技术。
手工焊接技术手工焊接适合于产品试制、电子产品的小批量生产、电子产品的调试与维修以及某些不适合自动焊接的场合。
手工焊接的要点是：1)保证正确的焊接姿势2)熟练掌握焊接的基本操作步骤3)掌握手工焊接的基本要领1.焊接操作者握电烙铁的方法：1)反握法：适合于较大功率的电烙铁（>75W）对大焊点的焊接操作。
2)正握法：适用于中功率的电烙铁及带弯头的电烙铁的操作，或直烙铁头在大型机架上的焊接。
3)笔握法：适用于小功率的电烙铁焊接印制板上的元器件。
2.手工焊接操作的基本步骤1)焊接过程焊接操作过程分为五个步骤（也称五步法）,一般要求在2～3秒的时间内完成。
1.准备2. 加热3. 加焊料4. 移开焊料5. 移开烙铁在焊点较小的情况下，也可采用三步法完成焊接，即将五步法中的2、3步合为一步，4、5步合为一步。
如上图。
2)焊接质量焊接时，要保证每个焊点焊接牢固、接触良好。
要保证焊接质量。
焊接时锡点光亮，圆滑而无毛刺，锡量适中。
锡和被焊物融合牢固。
不应有虚焊和假焊。
虚焊是焊点处只有少量锡焊住，造成接触不良，容易断。
假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。
这两种情况将给电子制作的调试和检修带来极大的困难。
只有经过大量的、认真的焊接实践，才能避免这两种情况。
如图2-10所示：1.正确焊点，焊点就象光滑小山丘；2.不正确焊点，焊锡多，中间空，虚焊；3.烙铁不正确焊点，元件线未出头4.不正确焊点，半焊，振动易脱焊；5.不正确焊点，撤离时带出一个小尖峰；6.正确焊点，桃形焊点，烙铁从元件引脚方向离；7.不正确焊点，象油滴焊点，与焊盘未焊接。
3)焊接时注意事项1．焊剂加热挥发出的化学物质是对人体有害的，一般烙铁离开鼻子的距离至少不要少于20cm，通常以30cm为宜。
2．电烙铁用后一定要稳妥的放于烙铁架上，并注意导线等物不要碰烙铁。
3．由于焊锡丝成分中，含有铅类重金属，因此操作时戴手套或操作后洗手，避免食入。
(一)电子元器件的识别与检测及其读数1.电阻a)电阻的主要参数电阻的值：单位有Ω、KΩ、MΩ.电阻的功率：电阻有额定功率，P=I2 R，设计电路时要考虑电阻的功率，即I2≤P/R电阻的温度特性：温度的改变电阻的阻值也会发生改变。
b)电阻的分类a. 固定电阻b. 可变电阻（电位器）c)电阻值大小的识别电阻的阻值标注有两种方法，一是直接在电阻上标出数据；二是用色环表示阻值。
色环表示阻值可在任意角度识别其阻值大小，不受电阻体积限制，使用方便，被广泛运用。
2.电容 :a)电容的耐压：电容的耐压是一个非常重要的指标，加在电容两端电压必须小于额定耐压值，有些电容参数标注在塑封外壳上。
例如：“1uF50V”代表：容量1uF，耐压值50V。
b)电容的耐温特性：电容的耐温特性也是一个非常重要的指标，电容的使用环境主要是对温度的要求，特别是电解电容，一般使用温度是-40℃～+85℃。
c)电容的极性⑴新的电解电容可以管脚为标志：长脚为正极，短脚为负极。
⑵在外壳封装上有极性标志。
3.其他a)陶瓷滤波器b)电感c)二极管d)耳机插座e)电池片f)拉杆天线g)喇叭h)电位器i)导线等等原理简述：锡焊原理锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。
外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
