HT933W单组分有机硅密封胶

有机硅灌封胶分类及配方一.背景灌封材料是多种多样的，但是现在用得最多的主要是各种合成聚合物。

其中，又以环氧树脂、聚氨脂弹性体以及有机硅聚合物三大类聚合物用得最为广泛。

面临耐湿性、耐热性、内应力问题等，聚氨酯在应用中存在着难以解决的问题是灌封胶表面过软、易起泡，固化不充分且高温固化时易发脆，在条件苛刻的工作环境中聚氨酯灌封材料往往难以满足耐湿热耐老化耐高低温要求。

有机硅高分子材料因特殊的硅氧键主链结构而具有独特的耐气候、耐老化性能，优异的耐高低温性能，良好的疏水性机械性能、电绝缘等，因而被广泛用于电子电器元件的灌封保护；半导体发光二极管(LED)的显示器灌封大多采用有机硅灌封。

半导体发光二极管(LED)是一种将电能转换为可见光的固态半导体器件，LED的光谱几乎全部集中于可见光频段，其发光效率可达80%~90%，是一种新型高效光源，具有节能、环保、寿命长等3大优势。

在全球能源短缺的背景下，LED越来越为人们所关注。

LED 显示器件因其长期暴露在苛刻而恶劣的环境下工作，要求必须具有良好的环境适应性LED显示器件灌封的目的：首先是密封和绝缘，避免印制线路板和发光二极管的引脚；暴露于环境中，从而免受潮气、雨水、灰尘、辐射（光热）、迁移离子等环境侵害；其次是固定LED，提高产品对外来冲击震动的抵抗力，防止因LED 灯歪斜引起显示屏显示质量下降的缺陷。

二、有机硅灌封胶2.1 有机硅灌封胶的组成及分类有机硅灌封胶由硅树脂、交联剂、催化剂、导热材料等部分组成。

硅橡胶灌封胶按分子结构和交联方法可分为室温硫化硅橡胶；双组份加成形硅橡胶灌封胶（ARC硅橡胶）；双组份缩合型硅橡胶灌封胶（RTV硅橡胶）。

ARC硅橡胶胶固化无小分子放出, 交联结构易控制，收缩率在0.2%以下，电学性能、弹性等均优于RTV硅橡胶, 且工艺性能优越, 既可在常温下固化，又可在加热后于短时间内固化。

所以ARC硅橡胶灌封胶在国内外被公认为是极有发展前途的电子工业用新型材料。

5 HT-313H，双组份，黑色硅胶应用范围对PC外壳，LED灯管PCB板有出色的附着力，适用于LED户外显示屏，LOGO屏，数码管等分布较密的电子产品的灌封。

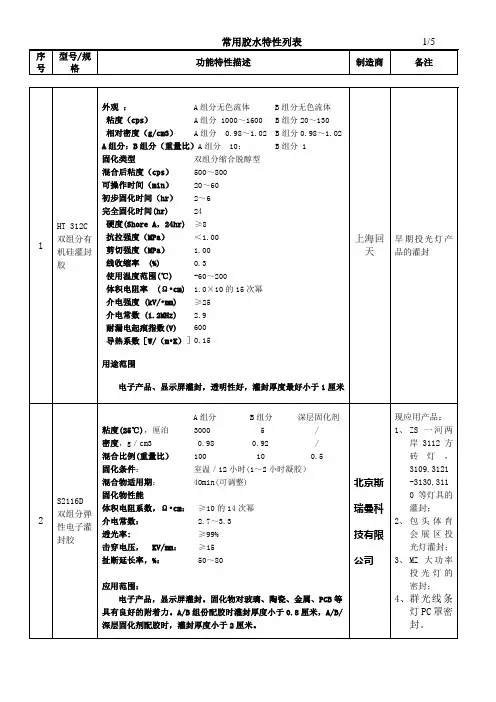

上海回天现应用产品：1、P16彩幕模块灌封；2、LED阶梯灯灌封3、庭院灯控制器灌封6S2119加成型双组份电子灌封胶A组分 B组分颜色白色透明粘度(25℃)，厘泊 2500±500 25密度，g／cm3 1.14 0.90混合比例(重量比） 100 8-12固化条件：室温／12小时(1～3小时凝胶）混合物适用期： 0.5-1.5H(可调整)固化物性能体积电阻系数，Ω•cm：≥1014介电常数： 2.8～3.3击穿电压，KV/mm：≥15扯断延长率，%： 100～2000应用范围：电子产品，显示屏灌封。

固化物对玻璃、陶瓷、金属、PCB等具有良好的附着力，灌封厚度无限制。

北京斯瑞曼科技有限公司现应用产品：1、OCE像素灯2、群光广场线条灯3、ZS一河两岸3111线条灯，3108像素灯的灌封。

7卡夫特5904有机硅密封胶应用范围1）用于电子线路板上电子元件的粘接定位及加固，防潮密封。

2）发光二极管及各种发热电子元气件的耐高温粘界密封。

3）金属、玻璃和陶瓷等物体粘接。

4）填充间隙<6mm。

恒大新材料有限公司现应用产品：1、3029中功率投光灯粘接透镜；2、ZS一河两岸3109,3010,3011等灯具的组件粘接。

3、海心沙投光灯L2，L5粘接透镜8 道康宁中性玻璃胶本产品是一种高性能中性固化的硅酮密封胶；外观：半透明膏状位移能力：±25%。

适用温度：-50℃至+150℃。

表干时间：25-60分钟。

深层固化（25℃）时间：1-2毫米厚/天。

保质期：18个月。

应用范围：1）适用于玻璃、有机玻璃、铝合金材料、钢材、大部分塑料和涂漆表面的密封。

2）零下10度以上可以正常施工。

3）固化后与大多数材料间形成防水密封层。

4）单组分中性材料，无杂质、无气泡，固化迅速。

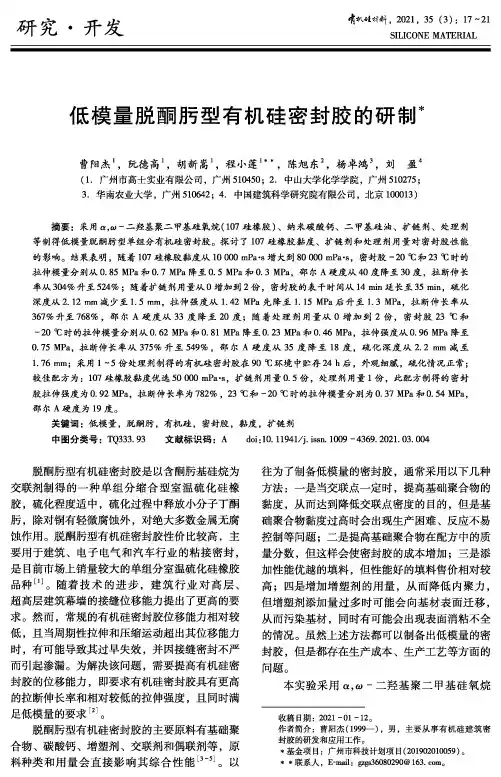

命(心H 看料，2021, 35 (3) : 17-21SILICONE MATERIAL研究・开发低模量脱酮月亏型有机硅密封胶的研制**收稿日期：2021 -01 -12o作者简介：曹阳杰（1999—）,男，主要从事有机硅建筑密 封胶的研发和应用工作。

*基金项目：广州市科技计划项S （201902010059） o * *联系人，E-mail ： gzg836080290@ 163. com o曹阳杰I,阮德高J 胡新嵩打程小莲陈旭东2,杨卓鸿彳，刘盈"（1.广州市高士实业有限公司，广州510450； 2.中山大学化学学院，广州510275；3.华南农业大学，广州510642 ；4.中国建筑科学研究院有限公司，北京100013）摘要：采用a,3-二疑基聚二甲基硅氧烷（107硅橡胶）、纳米碳酸钙、二甲基硅油、扩链剂、处理剂等制得低模量脱酮厢■型单组分有机硅密封胶。

探讨了 107硅橡胶黏度、扩链剂和处理剂用量对密封胶性能的影响。

结果表明，随着107硅橡胶黏度从10 000 mPa-s 增大到80 000 mPa-s,密封胶-20 t 和23 t 时的拉伸模量分别从0. 85 MPa 和0. 7 MPa 降至0. 5 MPa 和0. 3 MPa ,邵尔A 硬度从40度降至30度,拉断伸长 率从304%升至524%；随着扩链剂用量从0增加到2份，密封胶的表干时间从14 min 延长至35 min,硫化深度从2. 12 mm 减少至1. 5 mm,拉伸强度从1.42 MPa 先降至1. 15 MPa 后升至1. 3 MPa,拉断伸长率从367%升至768%,邵尔A 硬度从33度降至20度；随着处理剂用量从0增加到2份，密封胶23 t 和 -20 t 时的拉伸模量分别从0.62 MPa 和0.81 MPa 降至0.23 MPa 和0.46 MPa,拉伸强度从0.96 MPa 降至0.75 MPa,拉断伸长率从375%升至549% ,邵尔A 硬度从35度降至18度，硫化深度从2. 2 mm 减至1.76 mm ；采用1 ~5份处理剂制得的有机硅密封胶在90 t 环境中贮存24 h 后，外观细腻，硫化情况正常； 较佳配方为：107硅橡胶黏度优选50 000 mPa-s,扩链剂用量0.5份，处理剂用量1份，此配方制得的密封胶拉伸强度为0. 92 MPa,拉断伸长率为782% , 23 t 和-20 t 时的拉伸模量分别为0. 37 MPa 和0. 54 MPa,邵尔A 硬度为19度。

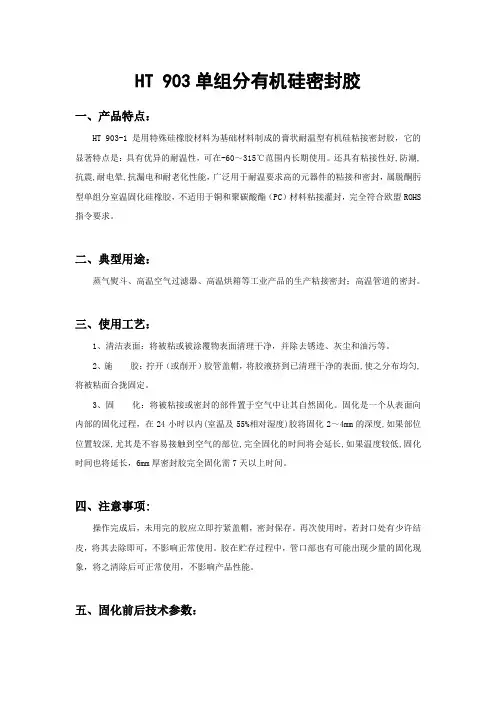

HT 903单组分有机硅密封胶一、产品特点：HT 903-1是用特殊硅橡胶材料为基础材料制成的膏状耐温型有机硅粘接密封胶，它的显著特点是：具有优异的耐温性，可在-60～315℃范围内长期使用。

还具有粘接性好,防潮,抗震,耐电晕,抗漏电和耐老化性能，广泛用于耐温要求高的元器件的粘接和密封，属脱酮肟型单组分室温固化硅橡胶，不适用于铜和聚碳酸酯（PC）材料粘接灌封，完全符合欧盟ROHS 指令要求。

二、典型用途：蒸气熨斗、高温空气过滤器、高温烘箱等工业产品的生产粘接密封；高温管道的密封。

三、使用工艺：1、清洁表面：将被粘或被涂覆物表面清理干净，并除去锈迹、灰尘和油污等。

2、施胶：拧开（或削开）胶管盖帽，将胶液挤到已清理干净的表面,使之分布均匀,将被粘面合拢固定。

3、固化：将被粘接或密封的部件置于空气中让其自然固化。

固化是一个从表面向内部的固化过程，在24小时以内(室温及55%相对湿度)胶将固化2～4mm的深度,如果部位位置较深,尤其是不容易接触到空气的部位,完全固化的时间将会延长,如果温度较低,固化时间也将延长，6mm厚密封胶完全固化需7天以上时间。

四、注意事项:操作完成后，未用完的胶应立即拧紧盖帽，密封保存。

再次使用时，若封口处有少许结皮，将其去除即可，不影响正常使用。

胶在贮存过程中，管口部也有可能出现少量的固化现象，将之清除后可正常使用，不影响产品性能。

五、固化前后技术参数：性能指标HT 903-1固化前外观红色膏状相对密度（g/cm3） 1.20～1.30粘度（cps）膏状表干时间（min）≤30完全固化时间（d）3～7 固化类型单组分缩合脱酮肟型固化后抗拉强度（MPa）≥1.5 扯断伸长率（%）200～400 硬度（Shore A）35～45 剪切强度（MPa）≥1.5 剥离强度（N/mm）≥5线性收缩率（%）≤0.5 使用温度范围(℃)-60～300 体积电阻率(Ω·cm)3×1015介电强度(kV/·mm)20介电常数(1.2MHz) 2.8以上性能数据均在25℃，相对湿度55%固化7天后所测。

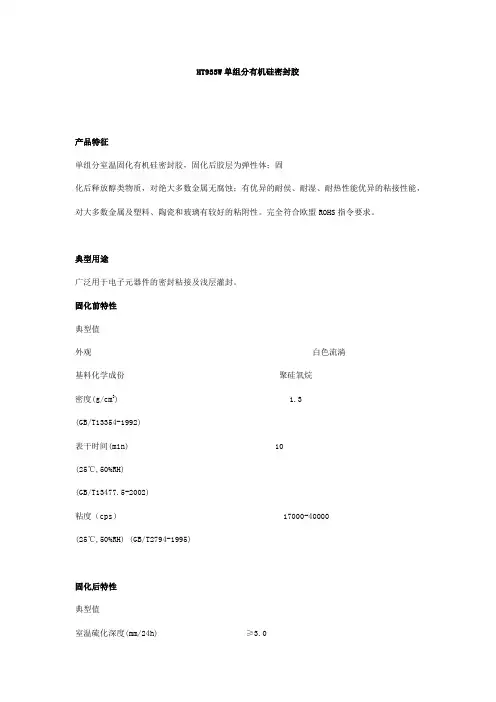

HT933W单组分有机硅密封胶产品特征单组分室温固化有机硅密封胶，固化后胶层为弹性体；固化后释放醇类物质，对绝大多数金属无腐蚀；有优异的耐侯、耐湿、耐热性能优异的粘接性能，对大多数金属及塑料、陶瓷和玻璃有较好的粘附性。

完全符合欧盟ROHS指令要求。

典型用途广泛用于电子元器件的密封粘接及浅层灌封。

固化前特性典型值外观白色流淌基料化学成份聚硅氧烷密度(g/cm3) 1.3(GB/T13354-1992)表干时间(min) 10(25℃,50%RH)(GB/T13477.5-2002)粘度（cps） 17000-40000(25℃,50%RH) (GB/T2794-1995)固化后特性典型值室温硫化深度(mm/24h) ≥3.0拉伸强度(MPa) ≥1.8(GB/T528-1998)断裂伸长率(%) ≥200(GB/T528-1998)硬度(邵氏 A) 30±5(GB/T531-1999)体积电阻率(Ω.cm) 1×1015(GB/T1692-92)介电强度(KV/mm) 23(GB/T1408.1-1999)使用说明清洁表面：将被粘或被涂覆物表面清理干净，并除去锈迹、灰尘和油污等。

施胶：拧开（或削开）胶管盖帽，将胶液挤到已清理干净的表面,使之分布均匀,将被粘面合拢固定。

固化：将被粘好或密封好的部件置于空气中让其自然固化。

在作进一步处理或将被粘结的部件包装之前，建议用户等待足够长的时间以使粘合的牢固和整体性不被影响。

存放：操作完成后，未用完的胶应立即拧紧盖帽，密封保存。

再次使用时，若封口处有少许结皮，将其去除即可，不影响正常使用。

胶在贮存过程中，管口部也有可能出现少量的固化现象，将之清除后可正常使用，不影响产品性能。

注意事项远离儿童存放。

本品在固化过程中会释放出甲醇，对皮肤和眼睛有轻微刺激作用，建议在通风良好处使用。

若不慎接触皮肤，擦拭干净，然后用清水冲洗；若不慎接触眼睛，立即用清水冲洗并到医院检查。

单组份室温硫化硅橡胶技术简介1、项目意义当电力、煤炭、石油等不可再生能源频频告急，能源问题日益成为制约国际社会经济发展的瓶颈时，越来越多的国家开始实行“阳光计划”，开发太阳能资源，寻求经济发展的新动力。

太阳能作为一种可再生的新能源，越来越引起人们的关注。

中国蕴藏着丰富的太阳能资源，太阳能利用前景广阔。

中国光伏发电产业于20世纪70年代起步，经过30多年的努力，已迎来了快速发展的新阶段。

在“光明工程”先导项目和“送电到乡”工程等国家项目及世界光伏市场的拉动下，我国光伏发电产业迅猛发展。

2008年太阳能电池的产量达到了200万千瓦。

2009年中国太阳能电池/模组制造商的产能较2008年倍增，达到8,000MW，电池产量超过4,000MW。

2009年可谓是太阳能产业在中国高速发展的时期，国家的补贴扶持政策陆续推出。

3月，财政部、住房和城乡建设部印发《关于加快推进太阳能光电建筑应用的实施意见》及《太阳能光电建筑应用财政补助资金管理暂行办法》，确定对光电建筑2009年的补助标准为20元/瓦。

7月，财政部、科技部、国家能源局发出《关于实施金太阳示范工程的通知》，提出对光伏并网项目和无电地区离网光伏发电项目分别给予50%及70%的财政补贴。

11月，财政部、科技部、国家能源局下发了《关于做好“金太阳”示范工程实施工作的通知》，要求加快实施“金太阳”示范工程。

随着这些政策的陆续出台，中国光伏产业将进入第二个阶段。

中国科学院党组已正式批准启动实施太阳能行动计划，该计划以2050年前后太阳能作为重要能源为远景目标，并确定了2015年分布式利用、2025年替代利用、2035年规模利用三个阶段目标，太阳能产业在中国市场发展前景广阔。

硅酮密封胶是室温硫化硅橡胶（RTV）的一种，是一种新型的有机硅弹性体。

HT-8258是本公司研究开发的单组份、中性固化、专为光伏组件铝边框和接线盒粘接要求而设计开发的硅酮密封胶。

该产品除了具有普通硅酮密封胶耐候性、耐高低温性、粘结性好的优点外，还具有优异的固化性能和耐黄变性能，阻燃等级达到UL94-HB级。
