伺服电机的选型和转动惯量的计算

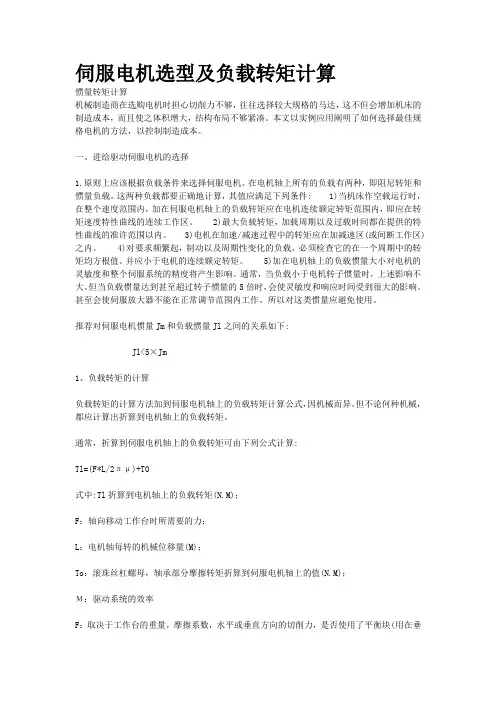

伺服电机选型及负载转矩计算惯量转矩计算机械制造商在选购电机时担心切削力不够，往往选择较大规格的马达，这不但会增加机床的制造成本，而且使之体积增大，结构布局不够紧凑。

本文以实例应用阐明了如何选择最佳规格电机的方法，以控制制造成本。

一、进给驱动伺服电机的选择1.原则上应该根据负载条件来选择伺服电机。

在电机轴上所有的负载有两种，即阻尼转矩和惯量负载。

这两种负载都要正确地计算，其值应满足下列条件: 1)当机床作空载运行时，在整个速度范围内，加在伺服电机轴上的负载转矩应在电机连续额定转矩范围内，即应在转矩速度特性曲线的连续工作区。

2)最大负载转矩，加载周期以及过载时间都在提供的特性曲线的准许范围以内。

3)电机在加速/减速过程中的转矩应在加减速区(或间断工作区)之内。

4)对要求频繁起，制动以及周期性变化的负载，必须检查它的在一个周期中的转矩均方根值。

并应小于电机的连续额定转矩。

5)加在电机轴上的负载惯量大小对电机的灵敏度和整个伺服系统的精度将产生影响。

通常，当负载小于电机转子惯量时，上述影响不大。

但当负载惯量达到甚至超过转子惯量的5倍时，会使灵敏度和响应时间受到很大的影响。

甚至会使伺服放大器不能在正常调节范围内工作。

所以对这类惯量应避免使用。

推荐对伺服电机惯量Jm和负载惯量Jl之间的关系如下:Jl<5×Jm1、负载转矩的计算负载转矩的计算方法加到伺服电机轴上的负载转矩计算公式，因机械而异。

但不论何种机械，都应计算出折算到电机轴上的负载转矩。

通常，折算到伺服电机轴上的负载转矩可由下列公式计算:Tl=(F*L/2πμ)+T0式中:Tl折算到电机轴上的负载转矩(N.M)；F：轴向移动工作台时所需要的力；L：电机轴每转的机械位移量(M)；To：滚珠丝杠螺母，轴承部分摩擦转矩折算到伺服电机轴上的值(N.M)；Μ：驱动系统的效率F：取决于工作台的重量，摩擦系数，水平或垂直方向的切削力，是否使用了平衡块(用在垂直轴)。

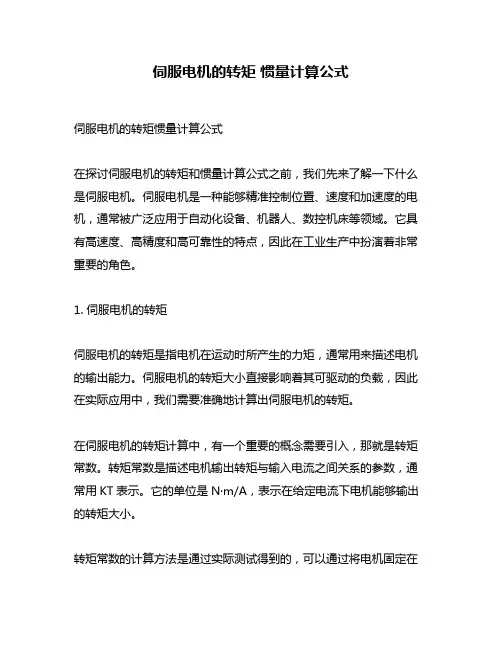

伺服电机的转矩惯量计算公式伺服电机的转矩惯量计算公式在探讨伺服电机的转矩和惯量计算公式之前，我们先来了解一下什么是伺服电机。

伺服电机是一种能够精准控制位置、速度和加速度的电机，通常被广泛应用于自动化设备、机器人、数控机床等领域。

它具有高速度、高精度和高可靠性的特点，因此在工业生产中扮演着非常重要的角色。

1. 伺服电机的转矩伺服电机的转矩是指电机在运动时所产生的力矩，通常用来描述电机的输出能力。

伺服电机的转矩大小直接影响着其可驱动的负载，因此在实际应用中，我们需要准确地计算出伺服电机的转矩。

在伺服电机的转矩计算中，有一个重要的概念需要引入，那就是转矩常数。

转矩常数是描述电机输出转矩与输入电流之间关系的参数，通常用KT表示。

它的单位是N·m/A，表示在给定电流下电机能够输出的转矩大小。

转矩常数的计算方法是通过实际测试得到的，可以通过将电机固定在特定的支架上，给定一定的电流，测量电机输出的转矩大小，然后通过计算得到转矩常数。

在实际应用中，获取准确的转矩常数对于伺服电机的控制非常重要。

2. 伺服电机的惯量在伺服电机的转矩计算中，还有一个重要的参数需要引入，那就是惯量。

惯量是描述物体抵抗运动状态改变的能力，通常用J表示，单位是kg·m²。

对于伺服电机来说，惯量越大，表示电机对于速度和位置的改变越难，因此其加速度和减速度就会越小。

在伺服电机的惯量计算中，通常有两种情况需要考虑，一种是转动惯量，另一种是质量惯量。

转动惯量描述了物体绕其旋转轴旋转的惯性，通常用Jr表示；而质量惯量描述了物体对于线性运动的惯性，通常用Jm表示。

在实际应用中，我们需要根据伺服电机的实际结构和运动方式来计算出相应的惯量值。

3. 伺服电机的转矩惯量计算公式在实际应用中，我们需要根据伺服电机的转矩和惯量参数来计算其所需的控制参数，从而实现精准的控制。

伺服电机的转矩和惯量计算公式如下：控制所需的转矩 = 负载转矩 + 加速度转矩 + 摩擦转矩 + 重力转矩其中，负载转矩表示外部负载对电机所产生的转矩，通常由实际应用中的载荷参数计算得到；加速度转矩表示电机在加速和减速过程中产生的转矩，可以通过伺服电机的惯量和加速度参数来计算得到；摩擦转矩表示电机在运动中克服摩擦力所产生的转矩；重力转矩表示电机在垂直方向上所受到的重力影响所产生的转矩。

伺服电机步进电机选型中转动惯量计算折算公式在伺服电机步进电机选型过程中，转动惯量的计算是十分重要的。

转动惯量描述了物体绕轴转动时所具有的惯性大小，对电机的动态性能有很大影响。

在实际应用中，需要根据具体的电机结构和工作条件，计算出电机的转动惯量。

下面将介绍几种常见的转动惯量计算折算公式。

1.通过电机几何尺寸计算转动惯量：转动惯量与电机的几何尺寸密切相关。

对于常见的电机结构，可以通过电机的几何尺寸和材料属性，利用公式计算得到转动惯量。

下面以直流电机为例，介绍计算方法。

首先需要测量电机的几何尺寸，包括电机长度、半径、转子长度和转子半径等。

然后可以利用以下公式计算电机的转动惯量：J=(1/2)*m*(r^2+l^2)其中，J表示电机的转动惯量，m表示电机的质量，r表示电机的半径，l表示电机的长度。

2.通过转矩常数计算转动惯量：转矩常数Kt是描述电机力矩大小和电流之间关系的参数，也可以用来计算电机的转动惯量。

这种方法适用于需要在电机选型中预估转动惯量的情况。

首先需要测量电机的转矩常数Kt值。

然后，可以通过以下公式计算电机的转动惯量：J=T/(ω^2*Kt)其中，J表示电机的转动惯量，T表示电机所需扭矩，ω表示电机的角速度，Kt表示电机的转矩常数。

3.通过加速度和角加速度计算转动惯量：在一些特定应用中，需要根据电机的加速度和角加速度来计算转动惯量。

这种方法适用于需要在特定工况下计算转动惯量的情况。

首先需要测量电机的加速度和角加速度。

然后，可以通过以下公式计算电机的转动惯量：J=T/α其中，J表示电机的转动惯量，T表示电机所需扭矩，α表示电机的角加速度。

在实际应用中，可以根据具体情况选择适合的转动惯量计算折算公式。

选型过程中，除了转动惯量，还需要考虑转速、功率、效率和工作条件等多个因素，并综合考虑才能选取到适合的电机。

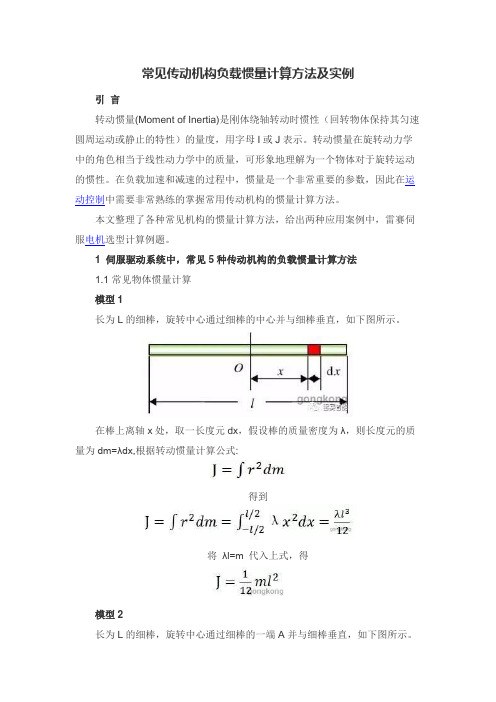

常见传动机构负载惯量计算方法及实例引言转动惯量(Moment of Inertia)是刚体绕轴转动时惯性（回转物体保持其匀速圆周运动或静止的特性）的量度，用字母I或J表示。

转动惯量在旋转动力学中的角色相当于线性动力学中的质量，可形象地理解为一个物体对于旋转运动的惯性。

在负载加速和减速的过程中，惯量是一个非常重要的参数，因此在运动控制中需要非常熟练的掌握常用传动机构的惯量计算方法。

本文整理了各种常见机构的惯量计算方法，给出两种应用案例中，雷赛伺服电机选型计算例题。

1 伺服驱动系统中，常见5种传动机构的负载惯量计算方法1.1常见物体惯量计算模型1长为L的细棒，旋转中心通过细棒的中心并与细棒垂直，如下图所示。

在棒上离轴x处，取一长度元dx，假设棒的质量密度为λ，则长度元的质量为dm=λdx,根据转动惯量计算公式:得到将λl=m 代入上式，得模型2长为L的细棒，旋转中心通过细棒的一端A并与细棒垂直，如下图所示。

同理可得出将λl=m 代入上式，得模型3半径为R的质量均匀的细圆环，质量为m，旋转中心通过圆心并与环面垂直取一长度元dx，假设棒的质量密度为λ，则长度元的质量为dm=λdl,根据转动惯量计算公式:得到将λ=m/2πR代入上式，得模型4质量为m、半径为R、厚度为h的圆盘或实心圆柱体，绕轴心转动取任意半径为r，宽度为dr的薄圆环，设ρ为圆盘的密度，dm为薄圆环的质量，则此圆环转到的惯量为将代入得由可得按照此公式，直径为D的圆柱体绕中心轴旋转的惯量为：其中L为圆柱长度，ρ为密度模型5丝杆带动的负载惯量注：式中Pb为丝杠导程（螺距）总结模型1与模型2可以应用于均匀的长条形或棒状负载结构的惯量计算。

模型3可应用于同步轮负载结构的惯量计算。

模型4可应用于丝杆本身惯量的计算或圆柱体结构的惯量计算。

模型5可应用于丝杆带动的负载惯量计算。

注：常见刚体惯量计算助记1.2伺服驱动系统中，常见5种传动机构的负载惯量计算方法在上述五种模型的基础上，可以给出伺服驱动系统中，常见5种传动机构的负载惯量计算方法（丝杆机构、同步带轮机构，齿轮齿条结构、圆盘结构、长臂结构）丝杆结构丝杆惯量联轴器惯量丝杆上负载惯量加速力矩匀速力矩总力矩同步带轮/齿条结构负载惯量皮带惯量同步轮/齿轮惯量匀速力矩加速力矩总力矩转盘结构转盘惯量联轴器惯量加速力矩长臂结构长臂惯量负载惯量加速力矩2 计算选型举例雷赛公司的交流伺服电机一般有不同惯量的型号可供用户选用，如60、80机座电机都有中惯量和小惯量两种。

伺服电机的选型和转动惯量的计算伺服电机是一种采用反馈控制系统的电机，常用于需要精确控制转动位置、速度和力矩的应用中。

选型和转动惯量的计算是为了确保电机能够满足系统的性能要求。

在进行伺服电机的选型时，需要考虑以下几个方面：1.负载特性：了解所需控制的负载类型，包括负载的惯性矩、负载对电机的回复要求等。

这些参数将对电机的性能和选型产生重要影响。

2.控制要求：了解所需控制的性能指标，包括位置精度、速度范围、加速度、力矩等。

这些参数将对电机的动态响应和控制能力产生重要影响。

3.环境条件：了解电机将运行的环境条件，包括温度、湿度、腐蚀性等。

这些条件将对电机的耐久性和可靠性产生重要影响。

4.使用寿命：了解电机的使用寿命要求，考虑使用寿命与成本之间的平衡。

基于以上要求，在伺服电机的选型中，我们可以通过以下几个步骤进行：步骤一：确定负载特性首先，需要对负载进行分析和测量，得到负载的特性参数，包括负载的惯性矩、负载对电机的回复要求等。

可以使用力矩传感器或测量设备来测量负载的特性。

步骤二：确定控制要求根据实际应用需求，确定所需的控制要求，包括位置精度、速度范围、加速度、力矩等。

可以根据系统的动态特性和控制性能要求，计算出所需的电机性能参数。

步骤三：选型电机根据负载特性和控制要求，选择适当的伺服电机。

可以根据电机供应商提供的产品目录、技术规格和性能曲线，进行比较和选择。

步骤四：计算转动惯量转动惯量是描述绕轴旋转运动的物体对转动的惯性程度的物理量。

对于伺服电机系统，转动惯量对于控制系统的动态响应和稳定性非常重要。

计算转动惯量的方法可以有多种，以下是其中一种常见的计算方法：1.将负载模型化为旋转惯性将负载视为固定于电机轴上的旋转质点，假设负载的转动惯量为J_l。

2.估算负载的转动惯量根据负载的形状和结构，可以使用以下公式估算负载的转动惯量：J_l=m*l^2其中，m为负载的质量，l为负载的一个特定距离。

3.计算电机和驱动部分的转动惯量电机和驱动部分的转动惯量可通过电机制造商提供的数据手册和技术规格进行查找。

FANUC伺服电机选型计算
1.确定负载特性：首先需要确定所要驱动的负载特性参数，包括负载
惯性矩、负载转动半径、负载转动惯量等。

这些参数可以通过负载部件的
物理特性进行测量或者通过三维建模软件进行计算得出。

2.计算所需转矩：根据负载特性参数，可以计算出所需的转动力矩。

转动力矩由静态转矩和动态转矩两部分组成。

静态转矩是指负载在不转动
时所受到的重力或外部力矩的合力，动态转矩是指负载在转动时所受到的
惯性力矩。

根据具体应用需求，可以确定所需的最大转矩和平均转矩。

3.选择电机型号：根据所需的转矩和转速要求，可以在FANUC伺服电
机产品目录中找到合适的电机型号。

目录中提供了各个型号电机的技术参数，包括额定转矩、峰值转矩、额定转速等。

根据计算得到的所需转矩，
选择合适的电机型号。

4.验证选型结果：选型后需要对结果进行验证，以确保所选的电机能
够满足实际应用需求。

这一步可以通过仿真软件进行模拟，将所选的电机
参数输入仿真软件中，模拟系统的运行情况，验证所选电机的动态响应、
稳态误差等性能是否满足要求。

5.确定电机驱动器：选型完成后，还需要确定相应的电机驱动器。

FANUC伺服电机通常配套使用FANUC伺服放大器，以确保电机的正常工作。

电机驱动器的选择要考虑与所选电机型号的兼容性、电压、控制方式等因素。

总结来说，FANUC伺服电机的选型计算涉及到负载特性的确定、转矩
的计算、电机型号的选择、选型结果的验证以及驱动器的确定等步骤。

选
型计算的目的是确保所选的电机能够满足实际应用需求，同时提高系统的性能和可靠性。

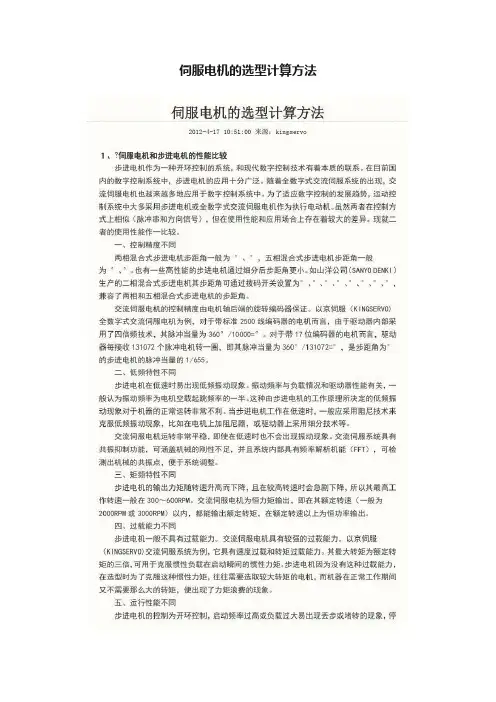

伺服电机的选型计算方法止时转速过高易出现过冲的现象，所以为保证其控制精度，应处理好升、降速问题。

交流伺服驱动系统为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。

六、速度响应性能不同步进电机从静止加速到工作转速（一般为每分钟几百转）需要200～400毫秒。

交流伺服系统的加速性能较好，以京伺服（KINGSERVO)400W交流伺服电机为例，从静止加速到其额定转速3000RPM仅需几毫秒，可用于要求快速启停的控制场合。

综上所述，交流伺服系统在许多性能方面都优于步进电机。

但在一些要求不高的场合也经常用步进电机来做执行电动机。

所以，在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素，选用适当的控制电机。

?1.负载惯量的计算。

由电机驱动的所有运动部件，无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量。

电机轴上的负载总惯量可以通过计算各个被驱动的部件的惯量，并按一定的规律将其相加得到。

1)圆柱体惯量如滚珠丝杠，齿轮等围绕其中心轴旋转时的惯量可按下面公式计算: J=(πγ/32)*D4L(kg cm2)如机构为钢材，则可按下面公式计算: J=*10-6)*D4L(kg cm2) 式中: γ材料的密度(kg/cm2)D圆柱体的直经(cm) L圆柱体的长度(cm)2)轴向移动物体的惯量工件，工作台等轴向移动物体的惯量，可由下面公式得出: J=W*(L/2π)2 (kg cm2)式中: W直线移动物体的重量(kg) L 电机每转在直线方向移动的距离(cm)3)圆柱体围绕中心运动时的惯量如图所示: 圆柱体围绕中心运动时的惯量属于这种情况的例子:如大直经的齿轮，为了减少惯量，往往在圆盘上挖出分布均匀的孔这时的惯量可以这样计算: J=Jo+W*R2(kg cm2)式中:Jo为圆柱体围绕其中心线旋转时的惯量(kgcm2) W圆柱体的重量(kg) R旋转半径(cm)4)相对电机轴机械变速的惯量计算将上图所示的负载惯量Jo折算到电机轴上的计算方法如下: J=(N1/N2)2Jo 式中:N1 N2为齿轮的齿数?2.53.电机加速或减速时的转矩电机加速或减速时的转矩1)按线性加减速时加速转矩计算如下: Ta =(2πVm/60*104) *1/ta(Jm+JL)(1-e-ks。

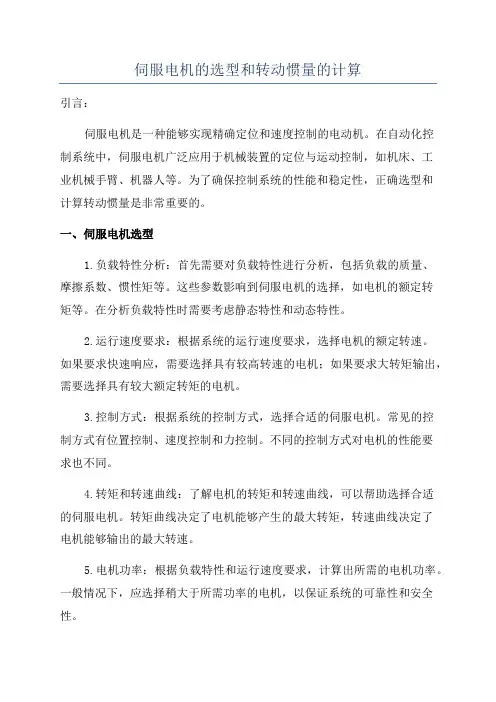

伺服电机的选型和转动惯量的计算引言：伺服电机是一种能够实现精确定位和速度控制的电动机。

在自动化控制系统中，伺服电机广泛应用于机械装置的定位与运动控制，如机床、工业机械手臂、机器人等。

为了确保控制系统的性能和稳定性，正确选型和计算转动惯量是非常重要的。

一、伺服电机选型1.负载特性分析：首先需要对负载特性进行分析，包括负载的质量、摩擦系数、惯性矩等。

这些参数影响到伺服电机的选择，如电机的额定转矩等。

在分析负载特性时需要考虑静态特性和动态特性。

2.运行速度要求：根据系统的运行速度要求，选择电机的额定转速。

如果要求快速响应，需要选择具有较高转速的电机；如果要求大转矩输出，需要选择具有较大额定转矩的电机。

3.控制方式：根据系统的控制方式，选择合适的伺服电机。

常见的控制方式有位置控制、速度控制和力控制。

不同的控制方式对电机的性能要求也不同。

4.转矩和转速曲线：了解电机的转矩和转速曲线，可以帮助选择合适的伺服电机。

转矩曲线决定了电机能够产生的最大转矩，转速曲线决定了电机能够输出的最大转速。

5.电机功率：根据负载特性和运行速度要求，计算出所需的电机功率。

一般情况下，应选择稍大于所需功率的电机，以保证系统的可靠性和安全性。

6.品牌和价格：最后根据伺服电机的品牌和价格进行选择。

国际知名品牌的产品质量较高，但价格也较高。

可以根据实际需求和预算进行选择。

转动惯量是描述物体抗拒改变转动状态的特性。

在伺服电机的选型和控制系统设计中，转动惯量是一个重要的参数。

计算转动惯量的一般公式为：J=m*r^2其中，J是转动惯量，m是物体的质量，r是物体相对转轴的距离。

如果物体是一个均匀的圆盘或圆柱体，根据其几何形状可以通过以下公式计算转动惯量：J=1/2*m*r^2其中，m是物体的质量，r是物体的半径。

如果物体是由多个部分组成，可以通过将各部分的转动惯量相加得到整体的转动惯量。

在实际应用中，还需要考虑其他因素对转动惯量的影响，如内部零件的分布、负载的摩擦系数等。

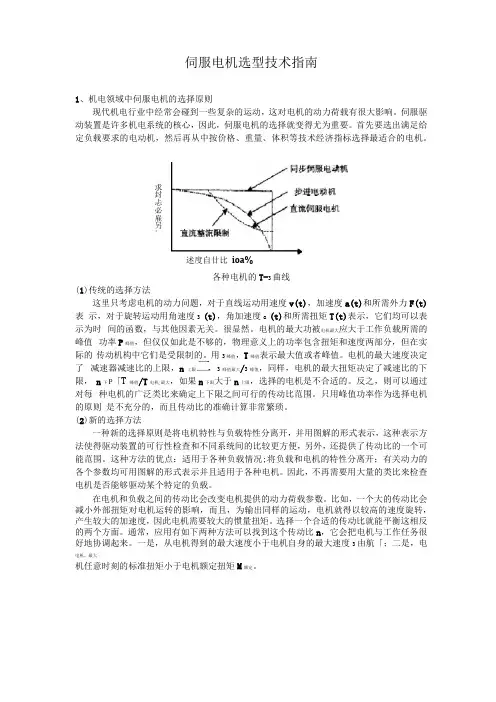

伺服电机选型技术指南1、机电领域中伺服电机的选择原则现代机电行业中经常会碰到一些复杂的运动，这对电机的动力荷载有很大影响。

伺服驱 动装置是许多机电系统的核心，因此，伺服电机的选择就变得尤为重要。

首先要选出满足给 定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。

述度自廿比 ioa% 各种电机的T-3曲线 (1)传统的选择方法这里只考虑电机的动力问题，对于直线运动用速度v(t)，加速度a(t)和所需外力F(t)表 示，对于旋转运动用角速度3 (t)，角加速度a (t)和所需扭矩T(t)表示，它们均可以表示为时 间的函数，与其他因素无关。

很显然。

电机的最大功被电机最大应大于工作负载所需的峰值 功率P 峰值，但仅仅如此是不够的，物理意义上的功率包含扭矩和速度两部分，但在实际的 传动机构中它们是受限制的。

用3峰值，T 峰值表示最大值或者峰值。

电机的最大速度决定了 减速器减速比的上限，n 上限二3峰值最大/3峰值，同样，电机的最大扭矩决定了减速比的下限， n 下P 「T 峰值/T 电机,最大，如果n 下限大于n 上限，选择的电机是不合适的。

反之，则可以通过对每 种电机的广泛类比来确定上下限之间可行的传动比范围。

只用峰值功率作为选择电机的原则 是不充分的，而且传动比的准确计算非常繁琐。

(2)新的选择方法一种新的选择原则是将电机特性与负载特性分离开，并用图解的形式表示，这种表示方 法使得驱动装置的可行性检查和不同系统间的比较更方便，另外，还提供了传动比的一个可 能范围。

这种方法的优点：适用于各种负载情况;将负载和电机的特性分离开；有关动力的 各个参数均可用图解的形式表示并且适用于各种电机。

因此，不再需要用大量的类比来检查 电机是否能够驱动某个特定的负载。

在电机和负载之间的传动比会改变电机提供的动力荷载参数。

比如，一个大的传动比会 减小外部扭矩对电机运转的影响，而且，为输出同样的运动，电机就得以较高的速度旋转， 产生较大的加速度，因此电机需要较大的惯量扭矩。

伺服电机转动惯量计算
伺服电机转动惯量是指在给定转速下，电机所需要的动力来克服转动惯量的大小。

转动惯量是一个物体旋转时所表现出的惯性，它与物体的质量分布和几何形状有关。

在伺服电机中，转动惯量的大小直接影响到电机的响应速度和能耗。

为了计算伺服电机的转动惯量，首先需要测量电机的质量和几何尺寸。

通常，质量可以通过称重器来测量，而几何尺寸可以通过直尺或卡尺来测量。

然后，根据电机的几何形状，可以使用几何公式来计算电机的转动惯量。

例如，对于一个圆柱形的电机，其转动惯量可以通过公式I = 1/2 * m * r^2来计算，其中m是电机的质量，r 是电机的半径。

除了几何形状，伺服电机的转动惯量还受到质量分布的影响。

如果电机的质量分布不均匀，转动惯量将会有所不同。

在这种情况下，可以通过将电机分成若干个小部分，并计算每个小部分的转动惯量，然后将它们加起来得到整个电机的转动惯量。

还有一种方法可以测量伺服电机的转动惯量，即通过动态实验。

在这种实验中，可以施加一个已知大小的力矩来使电机旋转，然后测量电机的加速度。

根据牛顿第二定律和角动量定理，可以通过测量得到的加速度来计算电机的转动惯量。

计算伺服电机的转动惯量是一个复杂而重要的任务。

通过准确测量
电机的质量和几何尺寸，并考虑质量分布的影响，可以得到估计的转动惯量值。

这对于设计和控制伺服电机系统非常重要，可以提高电机的性能和效率。

400w伺服电机转动惯量一、定义400w伺服电机转动惯量是指在电机旋转时，由于其质量分布不均匀，导致旋转过程中需要消耗的能量。

它是伺服电机运动惯性的表现，通常用单位面积上的质量来表示。

二、计算方法400w伺服电机转动惯量的计算方法主要有两种：一种是通过实验测定得到；另一种是通过理论计算得到。

1. 实验测定法实验测定法需要使用专业仪器进行测量，具体步骤如下：（1）将伺服电机安装在测试台上，并连接好测试仪器。

（2）启动测试仪器，并设置相应参数。

（3）通过测试仪器对伺服电机进行旋转测试，并记录相关数据。

（4）根据所记录的数据，使用特定公式计算出400w伺服电机转动惯量。

2. 理论计算法理论计算法主要基于物理学原理进行推导和计算，具体步骤如下：（1）确定伺服电机的几何形状和质量分布情况。

（2）根据几何形状和质量分布情况，建立相应的数学模型。

（3）利用数学模型求解出400w伺服电机转动惯量。

三、影响因素400w伺服电机转动惯量受多种因素的影响，主要包括以下几个方面：1. 电机质量分布情况伺服电机的质量分布情况是影响其转动惯量的重要因素。

如果电机的质量分布不均匀，即存在一些重心偏移或质量集中的部位，那么其转动惯量就会增大。

2. 转轴直径和长度转轴直径和长度也是影响400w伺服电机转动惯量的重要因素。

直径越大、长度越长，其转动惯量就会越大。

3. 转速在相同条件下，伺服电机的转速越高，其转动惯量也会相应增大。

4. 温度温度对伺服电机的材料性能有很大影响。

一般来说，在高温环境下，材料的弹性模量会降低，从而导致400w伺服电机转动惯量增加。

四、应用场景400w伺服电机广泛应用于各种自动化设备中，如工业生产线、物流输送系统等。

在这些场景下，需要对设备进行高精度的控制和运动，而400w伺服电机正好具备高精度、高效率、高可靠性等优点，能够满足这些要求。

五、总结400w伺服电机转动惯量是影响其运动性能的重要因素之一。

在实际应用中，需要根据具体场景和需求来选择合适的伺服电机，并对其转动惯量进行准确测定或计算，以保证设备的运行稳定性和精度。

伺服电机计算选择应用实例1． 选择电机时的计算条件 本节叙述水平运动伺服轴（见下图）的电机选择步骤。

例：工作台和工件的 W ：运动部件（工作台及工件）的重量（kgf ）=1000 kgf 机械规格 μ ：滑动表面的摩擦系数=0.05π ：驱动系统（包括滚珠丝杠）的效率=0.9 fg ：镶条锁紧力（kgf ）=50 kgfFc ：由切削力引起的反推力（kgf ）=100 kgfFcf ：由切削力矩引起的滑动表面上工作台受到的力（kgf ）=30kgfZ1/Z2： 变速比=1/1例：进给丝杠的（滚珠 Db ：轴径=32 mm 丝杠）的规格 Lb ：轴长=1000 mmP：节距=8 mm例：电机轴的运行规格 Ta ：加速力矩（kgf.cm ）Vm :快速移动时的电机速度(mm -1)=3000 mm -1 ta :加速时间(s)=0.10 s Jm :电机的惯量(kgf.cm.sec 2)Jl:负载惯量(kgf.cm.sec 2)ks :伺服的位置回路增益(sec -1)=30 sec -11.1 负载力矩和惯量的计算 计算负载力矩 加到电机轴上的负载力矩通常由下式算出:Tm = + Tf Tm :加到电机轴上的负载力矩(Nm) F :沿坐标轴移动一个部件(工作台或刀架)所需的力(kgf) L :电机转一转机床的移动距离=P ×(Z1/Z2)=8 mmTf:滚珠丝杠螺母或轴承加到电机轴上的摩擦力矩=2Nm无论是否在切削，是垂直轴还是水平轴，F 值取决于工作台的重量，摩擦系数。

若坐标轴是垂直轴，F 值还与平衡锤有关。

对于水平工作台，F 值可按下列公式计算： 不切削时：F = μ（W+fg ）例如：F ×L 2πηF=0.05×(1000+50)=52.5 (kgf)Tm = (52.5×0.8) / (2×μ×0.9)+2=9.4(kgf.cm)= 0.9(Nm)切削时:F = Fc+μ(W+fg+Fcf) 例如:F=100+0.05×(1000+50+30)=154(kgf)Tmc=(154×0.8) / (2×μ×0.9)+2=21.8(kgf.cm)=2.1(Nm)为了满足条件1，应根据数据单选择电机，其负载力矩在不切削时应大于0.9（Nm ），最高转速应高于3000（min -1）。

伺服电机计算选择应用实例1． 选择电机时的计算条件 本节叙述水平运动伺服轴（见下图）的电机选择步骤。

例：工作台和工件的W ：运动部件（工作台及工件）的重量（kgf ）=1000 kgf 机械规格 μ ：滑动表面的摩擦系数=0.05π ：驱动系统（包括滚珠丝杠）的效率=0.9 fg ：镶条锁紧力（kgf ）=50 kgfFc ：由切削力引起的反推力（kgf ）=100 kgfFcf：由切削力矩引起的滑动表面上工作台受到的力（kgf ） =30kgfZ1/Z2： 变速比=1/1例：进给丝杠的（滚珠 Db ：轴径=32 mm 丝杠）的规格 Lb ：轴长=1000 mm P ：节距=8 mm例：电机轴的运行规格 Ta ：加速力矩（kgf.cm ）Vm :快速移动时的电机速度(mm -1)=3000 mm -1 ta :加速时间(s)=0.10 sJm :电机的惯量(kgf.cm.sec 2) Jl :负载惯量(kgf.cm.sec 2)ks :伺服的位置回路增益(sec -1)=30 sec -11.1 负载力矩和惯量的计算 计算负载力矩 加到电机轴上的负载力矩通常由下式算出:Tm = + Tf Tm :加到电机轴上的负载力矩(Nm) F :沿坐标轴移动一个部件(工作台或刀架)所需的力(kgf) L :电机转一转机床的移动距离=P ×(Z1/Z2)=8 mmTf:滚珠丝杠螺母或轴承加到电机轴上的摩擦力矩=2NmF ×L2πη无论是否在切削，是垂直轴还是水平轴，F值取决于工作台的重量，摩擦系数。

若坐标轴是垂直轴，F值还与平衡锤有关。

对于水平工作台，F值可按下列公式计算：不切削时：F = μ（W+fg）例如：F=0.05×(1000+50)=52.5 (kgf)(52.5×0.8) / (2×μ×0.9)+2=9.4(kgf.cm)=Tm= 0.9(Nm)切削时:F = Fc+μ(W+fg+Fcf)例如:F=100+0.05×(1000+50+30)=154(kgf)Tmc=(154×0.8) / (2×μ×0.9)+2=21.8(kgf.cm)=2.1(Nm)为了满足条件1，应根据数据单选择电机，其负载力矩在不切削时应大于0.9（Nm），最高转速应高于3000（min-1）。

负载质量M（kg）5·滚珠丝杠节距P（mm）10·滚珠丝杠直径D（mm）20·滚珠丝杠质量MB（kg）3·滚珠丝杠摩擦系数μ0.1·因无减速器，所以G=1、η=11②动作模式的决定速度(mm/s)单一变化·负载移动速度V（mm/s）300·行程L（mm）360·行程时间tS（s） 1.4·加减速时间tA（s）0.2·定位精度AP（mm）0.01③换算到电机轴负载惯量的计算滚珠丝杠的惯量JB= 1.50E-04kg.m2负载的惯量JW= 1.63E-04kg.m2换算到电机轴负载惯量JL=JW J=G2x(J W+J2)+J1 1.63E-04kg.m2L④负载转矩的计算对摩擦力的转矩Tw7.80E-03N.m换算到电机轴负载转矩TL=Tw7.80E-03N.m⑤旋转数的计算转数N N=60V/P.G1800r/min⑥电机的初步选定[选自OMNUC U系列的初步选定举例]选定电机的转子·惯量为负载的JM≥J L/30 5.42E-06kg.m2 1/30*以上的电机选定电机的额定转矩×0.8TMx0.8＞T L0.5096＞比换算到电机轴负载转矩大的电机N.m＊ 此值因各系列而异，请加以注意。
