伺服电机的选型和计算

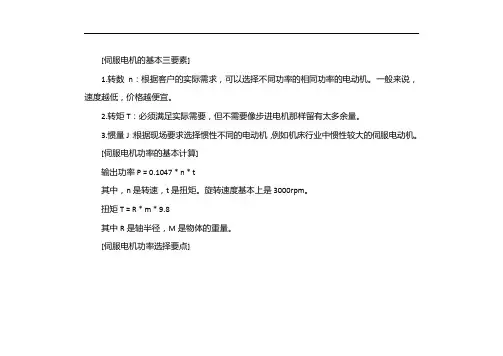

[伺服电机的基本三要素]1.转数n：根据客户的实际需求，可以选择不同功率的相同功率的电动机。

一般来说，速度越低，价格越便宜。

2.转矩T：必须满足实际需要，但不需要像步进电机那样留有太多余量。

3.惯量J：根据现场要求选择惯性不同的电动机，例如机床行业中惯性较大的伺服电动机。

[伺服电机功率的基本计算]输出功率P = 0.1047 * n * t其中，n是转速，t是扭矩。

旋转速度基本上是3000rpm。

扭矩T = R * m * 9.8其中R是轴半径，M是物体的重量。

[伺服电机功率选择要点]电动机的功率应根据生产机械所需的功率进行选择，以使电动机尽可能在额定负载下运行。

如果电动机功率太小，就会出现“拉小马车”的现象，这将导致电动机长期过载，并由于发热而损坏其绝缘。

甚至电动机也烧毁了。

如果电动机功率太大，就会出现“大马拉小车”的现象。

输出的机械功率不能得到充分利用，功率因数和效率不高，不仅不利于用户和电网。

而且这是浪费功率。

伺服电机功率实际选择的计算方法1.为了正确选择电动机功率，必须进行以下计算或比较：功率P = f * V / 1000（P =计算的功率kW，f =所需的拉力N，v =工作机的线速度M / s）2.对于恒定负载连续运行模式，可以根据以下公式计算所需的电动机功率：P1（kw）：P = P / n1n2其中N1是生产机械的效率；N2是电动机的效率，即传动效率。

通过该公式计算出的功率P1不必与乘积功率相同。

因此，所选电动机的额定功率应等于或略大于计算的功率。

3.电机功率采用等级比法选择所谓的类比法是比较类似生产机械中使用的电动机的功率。

具体方法是：知道本机组或附近其他机组的类似生产机械中如何使用大功率电动机，然后选择具有类似功率的电动机进行试运行。

调试的目的是验证所选电动机是否与生产机械匹配。

验证方法是：使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，并将测量的电流与电动机铭牌上标出的额定电流进行比较。

电机的选择：（1）电机扭矩的计算 负载扭矩是由于驱动系统的摩擦力和切削力所引起的可用下式表达： FL M =π2式中 M-----电动机轴转距；F------使机械部件沿直线方向移动所需的力；L------电动机转一圈（2πrad ）时，机械移动的距离2πM 是电动机以扭矩M 转一圈时电动机所作的功，而FL 是以F 力机械移动L 距离时所需的机械功。

实际机床上，由于存在传动效率和摩擦系数因素，滚珠丝杠克服外部载荷P 做等速运动所需力矩，应按下式计算：z z M h h F M B spSPao P K 211122⎪⎪⎭⎫ ⎝⎛++=ηππ M 1-----等速运动时的驱动力矩(N.mm)π2hF spao K---双螺母滚珠丝杠的预紧力矩(N.mm) Fao------预紧力(N),通常预紧力取最大轴向工作载荷Fm ax的1/3，即F ao =31F m ax当F m ax 难于计算时，可采用F ao =(0.1~0.12))(N C a ； C a -----滚珠丝杠副的额定载荷，产品样本中可查：hsp-----丝杠导程(mm)；K--------滚珠丝杠预紧力矩系数，取0.1~0.2；P---------加在丝杠轴向的外部载荷(N),W F P μ+=； F---------作用于丝杠轴向的切削力(N)； W--------法向载荷(N),P W W 11+=；W 1-----移动部件重力(N),包括最大承载重力；P 1-------有夹板夹持时（如主轴箱）的夹板夹持力；μ --------导轨摩擦系数，粘贴聚四氟乙烯板的滑动导轨副09.0=μ，有润滑条件时，05.0~03.0=μ，直线滚动导轨004.0~003.0=μ；η1-------滚珠丝杠的效率，取0.90~0.95；MB----支撑轴承的摩擦力矩，即叫启动力矩(N.m),可以从滚珠丝杠专用轴承样本中得到，见表2-6（这里注意，双支撑轴承有M B 之和的问题）z 1--------齿轮1的齿数 z2--------齿轮2的齿数最后按满足下式的条件选择伺服电机M M s ≤1Ms-----伺服电机的额定转距（2）惯量匹配计算 为使伺服进给系统的进给执行部件具有快速相应能力，必须选用加速能力大的电动机，亦即能够快速响应的电机（如采用大惯量伺服电机），但又不能盲目追求大惯量，否则由于不能从分发挥其加速能力，会不经济的。

伺服电机选型和编码器选型计算
摘要
本文介绍了如何进行伺服电机和编码器的选型计算。

通过以下步骤，您可以选择适合您应用需求的伺服电机和编码器组合。

1. 确定应用需求
首先，您需要确定您的应用的一些关键需求，例如输出动力、扭矩要求、速度要求等。

2. 计算负载参数
根据您的应用需求，计算系统的负载参数，例如惯性矩、负载扭矩等。

这些参数将帮助您选择合适的伺服电机。

3. 伺服电机选型计算
使用所得到的负载参数，结合电机性能曲线和应用需求，计算所需的伺服电机的额定功率和最大扭矩。

同时，考虑电机的尺寸和重量限制来选择合适的型号。

4. 编码器选型计算
对于伺服电机，选择适当的编码器也是重要的。

根据应用需求和所选电机的分辨率，计算编码器的分辨率、线数和精度等参数。

5. 选择合适的组合
最后，在满足应用需求的前提下，根据电机和编码器的参数进行选择，以确保系统性能达到预期。

6. 总结
选型计算是有效选择适合应用需求的伺服电机和编码器的重要步骤。

通过明确应用需求、计算负载参数、进行选型计算和选择合适的组合，您可以确保您的系统能够高效稳定地工作。

以上是关于伺服电机选型和编码器选型计算的简要指南。

希望对您有所帮助！。

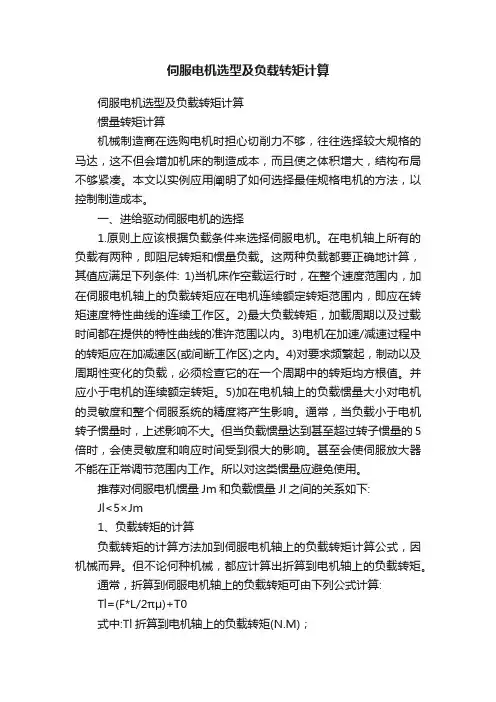

伺服电机选型及负载转矩计算伺服电机选型及负载转矩计算惯量转矩计算机械制造商在选购电机时担心切削力不够，往往选择较大规格的马达，这不但会增加机床的制造成本，而且使之体积增大，结构布局不够紧凑。

本文以实例应用阐明了如何选择最佳规格电机的方法，以控制制造成本。

一、进给驱动伺服电机的选择1.原则上应该根据负载条件来选择伺服电机。

在电机轴上所有的负载有两种，即阻尼转矩和惯量负载。

这两种负载都要正确地计算，其值应满足下列条件: 1)当机床作空载运行时，在整个速度范围内，加在伺服电机轴上的负载转矩应在电机连续额定转矩范围内，即应在转矩速度特性曲线的连续工作区。

2)最大负载转矩，加载周期以及过载时间都在提供的特性曲线的准许范围以内。

3)电机在加速/减速过程中的转矩应在加减速区(或间断工作区)之内。

4)对要求频繁起，制动以及周期性变化的负载，必须检查它的在一个周期中的转矩均方根值。

并应小于电机的连续额定转矩。

5)加在电机轴上的负载惯量大小对电机的灵敏度和整个伺服系统的精度将产生影响。

通常，当负载小于电机转子惯量时，上述影响不大。

但当负载惯量达到甚至超过转子惯量的5倍时，会使灵敏度和响应时间受到很大的影响。

甚至会使伺服放大器不能在正常调节范围内工作。

所以对这类惯量应避免使用。

推荐对伺服电机惯量Jm和负载惯量Jl之间的关系如下:Jl<5×Jm1、负载转矩的计算负载转矩的计算方法加到伺服电机轴上的负载转矩计算公式，因机械而异。

但不论何种机械，都应计算出折算到电机轴上的负载转矩。

通常，折算到伺服电机轴上的负载转矩可由下列公式计算:Tl=(F*L/2πμ)+T0式中:Tl折算到电机轴上的负载转矩(N.M)；F：轴向移动工作台时所需要的力；L：电机轴每转的机械位移量(M)；To：滚珠丝杠螺母，轴承部分摩擦转矩折算到伺服电机轴上的值(N.M)；Μ：驱动系统的效率F：取决于工作台的重量，摩擦系数，水平或垂直方向的切削力，是否使用了平衡块(用在垂直轴)。

伺服电机选型计算公式伺服电机选择的时候，首先一个要考虑的就是功率的选择。

一般应注意以下两点：1。

如果电机功率选得过小．就会出现“小马拉大车”现象，造成电机长期过载，使其绝缘因发热而损坏，甚至电机被烧毁。

2。

如果电机功率选得过大．就会出现“大马拉小车”现象，其输出机械功率不能得到充分利用，功率因数和效率都不高，不但对用户和电网不利。

而且还会造成电能浪费。

也就是说，电机功率既不能太大，也不能太小，要正确选择电机的功率，必须经过以下计算或比较：P=F*V/100(其中P是计算功率，单位是KW，F是所需拉力，单位是N，V是工作机线速度m/s)此外．最常用的是采用类比法来选择电机的功率。

所谓类比法，就是与类似生产机械所用电机的功率进行对比。

具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电机，然后选用相近功率的电机进行试车。

试车的目的是验证所选电机与生产机械是否匹配。

验证的方法是：使电机带动生产机械运转，用钳形电流表测量电机的工作电流，将测得的电流与该电机铭牌上标出的额定电流进行对比。

如果电功机的实际工作电流与铭脾上标出的额定电流上下相差不大，则表明所选电机的功率合适。

如果电机的实际工作电流比铭牌上标出的额定电流低70％左右．则表明电机的功率选得过大，应调换功率较小的电机。

如果测得的电机工作电流比铭牌上标出的额定电流大40％以上．则表明电机的功率选得过小，应调换功率较大的电机。

实际上应该是考虑扭矩（转矩），电机功率和转矩计算公式。

即T = 9550P/n式中：P —功率，kW；n —电机的额定转速，r/min；T —转矩，Nm。

电机的输出转矩一定要大于工作机械所需要的转矩，一般需要一个安全系数。

机械功率公式：P=T*N/97500P：功率单位W；T：转矩，单位克/cm；N：转速，单位r/min。

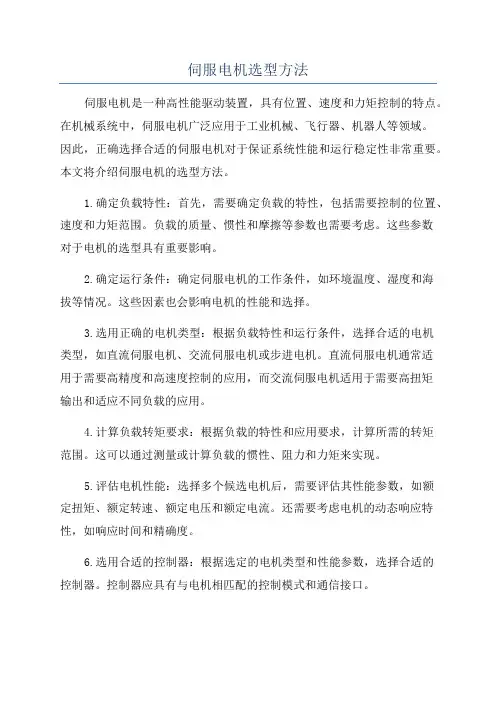

伺服电机选型方法伺服电机是一种高性能驱动装置，具有位置、速度和力矩控制的特点。

在机械系统中，伺服电机广泛应用于工业机械、飞行器、机器人等领域。

因此，正确选择合适的伺服电机对于保证系统性能和运行稳定性非常重要。

本文将介绍伺服电机的选型方法。

1.确定负载特性：首先，需要确定负载的特性，包括需要控制的位置、速度和力矩范围。

负载的质量、惯性和摩擦等参数也需要考虑。

这些参数对于电机的选型具有重要影响。

2.确定运行条件：确定伺服电机的工作条件，如环境温度、湿度和海拔等情况。

这些因素也会影响电机的性能和选择。

3.选用正确的电机类型：根据负载特性和运行条件，选择合适的电机类型，如直流伺服电机、交流伺服电机或步进电机。

直流伺服电机通常适用于需要高精度和高速度控制的应用，而交流伺服电机适用于需要高扭矩输出和适应不同负载的应用。

4.计算负载转矩要求：根据负载的特性和应用要求，计算所需的转矩范围。

这可以通过测量或计算负载的惯性、阻力和力矩来实现。

5.评估电机性能：选择多个候选电机后，需要评估其性能参数，如额定扭矩、额定转速、额定电压和额定电流。

还需要考虑电机的动态响应特性，如响应时间和精确度。

6.选用合适的控制器：根据选定的电机类型和性能参数，选择合适的控制器。

控制器应具有与电机相匹配的控制模式和通信接口。

7.选择适当的电源：考虑到伺服电机的功耗和性能要求，选择适当的电源。

电源应能够提供所需的电压和电流。

8.考虑成本和可靠性：选择伺服电机时，还需要考虑其成本和可靠性。

质量好、性能稳定的电机可能更贵，但在长期使用中可能更可靠，减少维护和更换的成本。

9.进行实验验证：在选择电机之前，可以进行实验验证，通过实际测试来验证伺服电机是否能够满足负载和应用的要求。

综上所述，伺服电机的选型需要综合考虑负载特性、运行条件、电机类型、负载转矩要求、电机性能、控制器选择、电源选择、成本和可靠性等因素。

通过合理的选型，确保伺服电机能够满足系统的性能和应用要求。

伺服电机的选型和转动惯量的计算伺服电机是一种采用反馈控制系统的电机，常用于需要精确控制转动位置、速度和力矩的应用中。

选型和转动惯量的计算是为了确保电机能够满足系统的性能要求。

在进行伺服电机的选型时，需要考虑以下几个方面：1.负载特性：了解所需控制的负载类型，包括负载的惯性矩、负载对电机的回复要求等。

这些参数将对电机的性能和选型产生重要影响。

2.控制要求：了解所需控制的性能指标，包括位置精度、速度范围、加速度、力矩等。

这些参数将对电机的动态响应和控制能力产生重要影响。

3.环境条件：了解电机将运行的环境条件，包括温度、湿度、腐蚀性等。

这些条件将对电机的耐久性和可靠性产生重要影响。

4.使用寿命：了解电机的使用寿命要求，考虑使用寿命与成本之间的平衡。

基于以上要求，在伺服电机的选型中，我们可以通过以下几个步骤进行：步骤一：确定负载特性首先，需要对负载进行分析和测量，得到负载的特性参数，包括负载的惯性矩、负载对电机的回复要求等。

可以使用力矩传感器或测量设备来测量负载的特性。

步骤二：确定控制要求根据实际应用需求，确定所需的控制要求，包括位置精度、速度范围、加速度、力矩等。

可以根据系统的动态特性和控制性能要求，计算出所需的电机性能参数。

步骤三：选型电机根据负载特性和控制要求，选择适当的伺服电机。

可以根据电机供应商提供的产品目录、技术规格和性能曲线，进行比较和选择。

步骤四：计算转动惯量转动惯量是描述绕轴旋转运动的物体对转动的惯性程度的物理量。

对于伺服电机系统，转动惯量对于控制系统的动态响应和稳定性非常重要。

计算转动惯量的方法可以有多种，以下是其中一种常见的计算方法：1.将负载模型化为旋转惯性将负载视为固定于电机轴上的旋转质点，假设负载的转动惯量为J_l。

2.估算负载的转动惯量根据负载的形状和结构，可以使用以下公式估算负载的转动惯量：J_l=m*l^2其中，m为负载的质量，l为负载的一个特定距离。

3.计算电机和驱动部分的转动惯量电机和驱动部分的转动惯量可通过电机制造商提供的数据手册和技术规格进行查找。

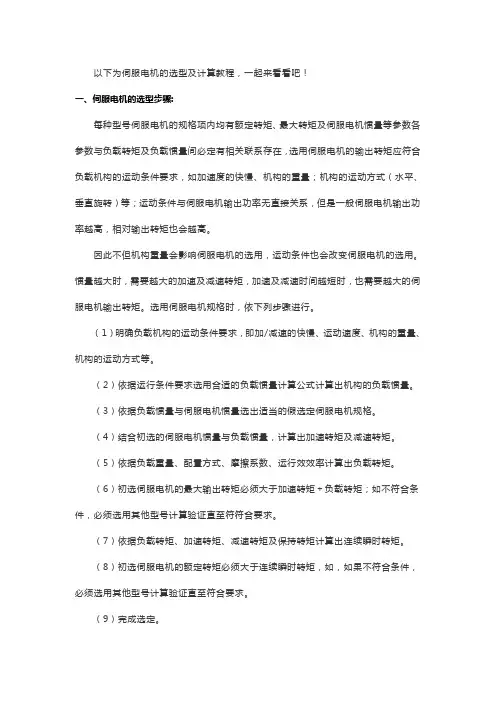

以下为伺服电机的选型及计算教程，一起来看看吧！一、伺服电机的选型步骤:每种型号伺服电机的规格项内均有额定转矩、最大转矩及伺服电机惯量等参数各参数与负载转矩及负载惯量间必定有相关联系存在，选用伺服电机的输出转矩应符合负载机构的运动条件要求，如加速度的快慢、机构的重量；机构的运动方式（水平、垂直旋转）等；运动条件与伺服电机输出功率无直接关系，但是一般伺服电机输出功率越高，相对输出转矩也会越高。

因此不但机构重量会影响伺服电机的选用，运动条件也会改变伺服电机的选用。

惯量越大时，需要越大的加速及减速转矩，加速及减速时间越短时，也需要越大的伺服电机输出转矩。

选用伺服电机规格时，依下列步骤进行。

（1）明确负载机构的运动条件要求，即加/减速的快慢、运动速度、机构的重量、机构的运动方式等。

（2）依据运行条件要求选用合适的负载惯量计算公式计算出机构的负载惯量。

（3）依据负载惯量与伺服电机惯量选出适当的假选定伺服电机规格。

（4）结合初选的伺服电机惯量与负载惯量，计算出加速转矩及减速转矩。

（5）依据负载重量、配置方式、摩擦系数、运行效效率计算出负载转矩。

（6）初选伺服电机的最大输出转矩必须大于加速转矩＋负载转矩；如不符合条件，必须选用其他型号计算验证直至符符合要求。

（7）依据负载转矩、加速转矩、减速转矩及保持转矩计算出连续瞬时转矩。

（8）初选伺服电机的额定转矩必须大于连续瞬时转矩，如，如果不符合条件，必须选用其他型号计算验证直至符合要求。

（9）完成选定。

二、最简单伺服电机选型计算方式:伺服电机选择的时候，首先一个要考虑的就是功率的选择。

一般应注意以下两点：1、如果电机功率选得过小。

就会出现“小马拉大车”现象，造成电机长期过载，使其绝缘因发热而损坏，甚至电机被烧毁。

2、如果电机功率选得过大。

就会出现“大马拉小车“现象，其输出机械功率不能得到充分利用，功率因数和效率都不高，不但对用户和电网不利。

而且还会造成电能浪费。

也就是说，电机功率既不能太大，也不能太小，要正确选择电机的功率，必须经过以下计算或比较：P=：F*V/100（其中P是计算功率，单位是KW，F是所需拉力，单位是N，V是工作机线速度m/s）此外。

伺服电机的选型和转动惯量的计算引言：伺服电机是一种能够实现精确定位和速度控制的电动机。

在自动化控制系统中，伺服电机广泛应用于机械装置的定位与运动控制，如机床、工业机械手臂、机器人等。

为了确保控制系统的性能和稳定性，正确选型和计算转动惯量是非常重要的。

一、伺服电机选型1.负载特性分析：首先需要对负载特性进行分析，包括负载的质量、摩擦系数、惯性矩等。

这些参数影响到伺服电机的选择，如电机的额定转矩等。

在分析负载特性时需要考虑静态特性和动态特性。

2.运行速度要求：根据系统的运行速度要求，选择电机的额定转速。

如果要求快速响应，需要选择具有较高转速的电机；如果要求大转矩输出，需要选择具有较大额定转矩的电机。

3.控制方式：根据系统的控制方式，选择合适的伺服电机。

常见的控制方式有位置控制、速度控制和力控制。

不同的控制方式对电机的性能要求也不同。

4.转矩和转速曲线：了解电机的转矩和转速曲线，可以帮助选择合适的伺服电机。

转矩曲线决定了电机能够产生的最大转矩，转速曲线决定了电机能够输出的最大转速。

5.电机功率：根据负载特性和运行速度要求，计算出所需的电机功率。

一般情况下，应选择稍大于所需功率的电机，以保证系统的可靠性和安全性。

6.品牌和价格：最后根据伺服电机的品牌和价格进行选择。

国际知名品牌的产品质量较高，但价格也较高。

可以根据实际需求和预算进行选择。

转动惯量是描述物体抗拒改变转动状态的特性。

在伺服电机的选型和控制系统设计中，转动惯量是一个重要的参数。

计算转动惯量的一般公式为：J=m*r^2其中，J是转动惯量，m是物体的质量，r是物体相对转轴的距离。

如果物体是一个均匀的圆盘或圆柱体，根据其几何形状可以通过以下公式计算转动惯量：J=1/2*m*r^2其中，m是物体的质量，r是物体的半径。

如果物体是由多个部分组成，可以通过将各部分的转动惯量相加得到整体的转动惯量。

在实际应用中，还需要考虑其他因素对转动惯量的影响，如内部零件的分布、负载的摩擦系数等。

伺服电机选型技术指南1、机电领域中伺服电机的选择原则现代机电行业中经常会碰到一些复杂的运动，这对电机的动力荷载有很大影响。

伺服驱 动装置是许多机电系统的核心，因此，伺服电机的选择就变得尤为重要。

首先要选出满足给 定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。

述度自廿比 ioa% 各种电机的T-3曲线 (1)传统的选择方法这里只考虑电机的动力问题，对于直线运动用速度v(t)，加速度a(t)和所需外力F(t)表 示，对于旋转运动用角速度3 (t)，角加速度a (t)和所需扭矩T(t)表示，它们均可以表示为时 间的函数，与其他因素无关。

很显然。

电机的最大功被电机最大应大于工作负载所需的峰值 功率P 峰值，但仅仅如此是不够的，物理意义上的功率包含扭矩和速度两部分，但在实际的 传动机构中它们是受限制的。

用3峰值，T 峰值表示最大值或者峰值。

电机的最大速度决定了 减速器减速比的上限，n 上限二3峰值最大/3峰值，同样，电机的最大扭矩决定了减速比的下限， n 下P 「T 峰值/T 电机,最大，如果n 下限大于n 上限，选择的电机是不合适的。

反之，则可以通过对每 种电机的广泛类比来确定上下限之间可行的传动比范围。

只用峰值功率作为选择电机的原则 是不充分的，而且传动比的准确计算非常繁琐。

(2)新的选择方法一种新的选择原则是将电机特性与负载特性分离开，并用图解的形式表示，这种表示方 法使得驱动装置的可行性检查和不同系统间的比较更方便，另外，还提供了传动比的一个可 能范围。

这种方法的优点：适用于各种负载情况;将负载和电机的特性分离开；有关动力的 各个参数均可用图解的形式表示并且适用于各种电机。

因此，不再需要用大量的类比来检查 电机是否能够驱动某个特定的负载。

在电机和负载之间的传动比会改变电机提供的动力荷载参数。

比如，一个大的传动比会 减小外部扭矩对电机运转的影响，而且，为输出同样的运动，电机就得以较高的速度旋转， 产生较大的加速度，因此电机需要较大的惯量扭矩。

最简单伺服电机选型计算方式：伺服电机选择的时候，首先一个要考虑的就是功率的选择。

一般应注意以下两点：1、如果电机功率选得过小。

就会出现“小马拉大车”现象，造成电机长期过载，使其绝缘因发热而损坏，甚至电机被烧毁。

2、如果电机功率选得过大。

就会出现“大马拉小车“现象，其输出机械功率不能得到充分利用，功率因数和效率都不高，不但对用户和电网不利。

而且还会造成电能浪费。

也就是说，电机功率既不能太大，也不能太小，要正确选择电机的功率，必须经过以下计算或比较：P=：F*V/100（其中P是计算功率，单位是KW，F是所需拉力，单位是N，V是工作机线速度m/s）此外。

最常用的是采用类比法来选择电机的功率。

所谓类比法，就是与类似生产机械所用电机的功率进行对比。

具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电机，然后选用相近功率的电机进行试车。

试车的目的是验证所选电机与生产机械是否匹配。

验证的方法是：使电机带动生产机械运转，用钳形电流表测量电机的工作电流，将测得的电流与该电机铭牌上标出的额定电流进行对比。

如果电功机的实际工作电流与铭脾上标出的额定电流上下相差不大，则表明所选电机的功率合适。

如果电机的实际工作电流比铭牌上标出的额定电流低70%左右。

则表明电机的功率选得过大，应调换功率较小的电机。

如果测得的电机工作电流比铭牌上标出的额定电流大40%以上。

则表明电机的功率选得过小，应调换功率较大的电机。

实际上应该是考虑扭矩（转矩），电机功率和转矩计算公式。

即T=9550P/n式中：P一功率，kW;n一电机的额定转速，r/min;T一转矩，Nm。

电机的输出转矩一定要大于工作机械所需要的转矩，一般需要一个安全系数。

机械功率公式：P=T*N/97500P：功率单位W;T：转矩，单位克/cm;N：转速，单位r/min。

①机械系统的决定负载质量M（kg）5·滚珠丝杠节距P（mm）10·滚珠丝杠直径D（mm）20·滚珠丝杠质量MB（kg）3·滚珠丝杠摩擦系数μ0.1·因无减速器，所以G=1、η=11②动作模式的决定单一变化·负载移动速度V（mm/s）·行程L（mm）360·行程时间tS（s） 1.4·加减速时间tA（s）0.2·定位精度AP（mm）0.01③换算到电机轴负载惯量的计算滚珠丝杠的惯量JB=0.00015负载的惯量JW=0.000162678换算到电机轴负载惯量JL=JW J=G2x(J W+J2)+J10.000162678L④负载转矩的计算对摩擦力的转矩Tw0.007802548换算到电机轴负载转矩TL=Tw0.007802548⑤旋转数的计算转数N N=60V/P.G0⑥电机的初步选定[选自OMNUC U系列的初步选定举例]选定电机的转子·惯量为负载的JM≥J L/30 5.4226E-06 1/30*以上的电机选定电机的额定转矩×0.8TMx0.8＞T L0.5096比换算到电机轴负载转矩大的电机N.m＊ 此值因各系列而异，请加以注意。

⑦加减速转矩的计算加减速转矩TA0.000⑧瞬时最大转矩、有效转矩的计算必要的瞬时最大转矩为T1T1=TA+TL0.0078T2=TL0.0078T3=TL-TA0.0078有效转矩Trms为0.009⑨讨论负载惯量JL 1.63E-04kg.m2有效转矩Trms0.009N.m瞬时最大转矩T10.0078N.m必要的最大转数N0r/min编码器分辨率R=P.G/AP.S1000(脉冲/转)速度(mm/s)3000.210.20.2时间(s)kg.m2 kg.m2 kg.m2N.mN.m r/minkg.m2初步选择定R88M -U200 30(J m=＞根据R88M-U20030的额定转矩Tm=(N.m)N.m1.23E-05 7.8E-030.637N.mN.mN.mN.m≦[电机的转子惯量JM 1.23E-05×[适用的惯量比=30]﹤[电机的额定转矩0.5096N.M﹤[电机的瞬时最大转矩1.528N.M ≦[电机的额定转数3000r/minU系列的编码器规格为2048（脉冲/转），经编码器分频比设定至1000（脉冲/转）的情况下使用。

伺服电机配丝杆选型计算一、伺服电机的选择在进行伺服电机的选择时，需要考虑以下几个方面的因素：1.动态性能：伺服电机的动态性能是指其响应速度和加速度等指标，直接影响到系统的定位精度和稳定性。

一般来说，选择具有较高转速、较大加速度和较低转子惯量的伺服电机，能够提高系统的动态性能。

2.扭矩输出：扭矩输出是指伺服电机能够提供的最大扭矩值，也称为额定扭矩。

根据所需的载荷要求，选择具有合适额定扭矩输出的伺服电机，保证系统的工作负荷能够得到稳定的驱动。

3.形式结构：伺服电机有多种不同的形式结构，例如直线电机、旋转电机等。

根据实际应用场景和要求，选择最适合的形式结构，能够提高系统的机械结构布局和性能。

二、丝杆参数的选择在进行丝杆参数的选择时，主要考虑以下几个因素：1.传动效率：丝杆的传动效率是指输入功率和输出功率之间的比值，直接影响到整个传动系统的效率。

一般来说，选择传动效率较高的丝杆，能够减少能量损失和系统的热量产生。

2.传动精度：丝杆的传动精度是指其转动一周所产生的位移误差，也称为回程误差。

根据系统的定位要求，选择具有较小传动精度误差的丝杆，确保系统实现高精度的位置控制。

3.负载能力：丝杆的负载能力是指其能够承受的最大负载力。

根据系统的负载要求，选择具有合适负载能力的丝杆，能够确保系统的安全运行和寿命。

三、计算方法1.动态性能计算：根据系统的负载惯量和加速度要求，可以通过以下公式计算伺服电机的最小转矩和加速度：最小转矩=负载惯量×加速度最小转矩+负载惯量×加速度/1000=伺服电机的额定转矩2.丝杆传动效率计算：丝杆传动效率的计算方法根据具体的丝杆类型和结构有所不同，一般可以参考丝杆制造商提供的效率曲线或表格进行计算。

3.丝杆传动精度计算：丝杆传动精度的计算方法是根据丝杆的每圈螺纹数和丝杆每圈的螺距进行计算。

计算公式如下：传动精度=360°/(螺纹数×螺距)4.丝杆负载能力计算：丝杆负载能力的计算方法主要取决于丝杆的材料和几何形状，一般需要参考丝杆制造商提供的相关数据进行计算。
