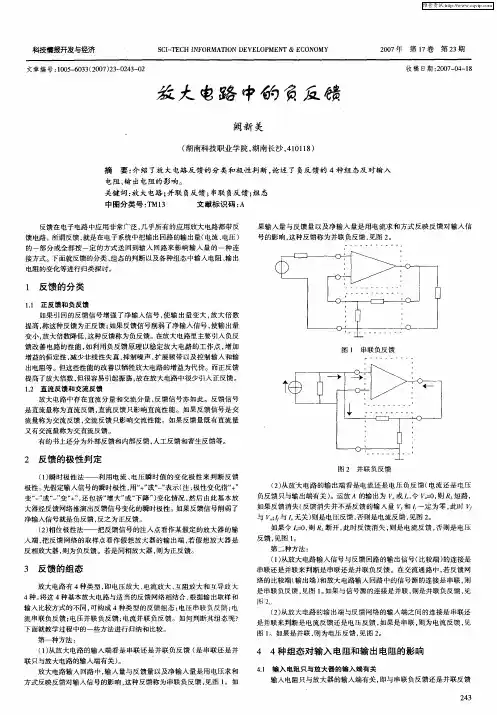

科技情报开发与经济 ＳＣＩ—ＴＥＣＨ ＩＮＦＯＲＭＡＴＩＯＮ ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ ２００７年第１７卷第２３期 文章编号：１００５－６０３３（２００７）２３—０２４３—０２ 放大电路中的 反馈
阙新美 （湖南科技职业学院，湖南长沙，４１０１１８） 摘要：介绍了放大电路反馈的分类和极性判断，论述了负反馈的４种组态及时输入 电阻、输出电阻的影响。 关键词：放大电路：并联负反馈；串联负反馈；组态 中图分类号：ＴＭ１３ 文献标识码：Ａ 反馈在电子电路中应用非常广泛，几乎所有的应用放大电路都带反 馈电路。所谓反馈，就是在电子系统中把输出回路的输出量（电流、电压） 的一部分或全部按一定的方式送回到输入回路来影响输入量的一种连 接方式。下面就反馈的分类、组态的判断以及各种组态中输入电阻、输出 电阻的变化等进行归类探讨。 １反馈的分类 １．１正反馈和负反馈 如果引回的反馈信号增强了净输入信号，使输出量变大，放大倍数 提高，称这种反馈为正反馈；如果反馈信号削弱了净输入信号，使输出量 变小，放大倍数降低，这种反馈称为负反馈。在放大电路里主要引入负反 馈改善电路的性能，如利用负反馈原理以稳定放大电路的工作点，增加 增益的恒定性，减少非线性失真，抑制噪声，扩展频带以及控制输入和输 出电阻等。但这些性能的改善以牺牲放大电路的增益为代价。而正反馈 提高了放大倍数，但很容易引起振荡，故在放大电路中很少引入正反馈。 １．２直流反馈和交流反馈 放大电路中存在直流分量和交流分量，反馈信号亦如此。反馈信号 是直流量称为直流反馈，直流反馈只影响直流性能。如果反馈信号是交 流量称为交流反馈，交流反馈只影响交流性能。如果反馈量既有直流量 又有交流量称为交直流反馈。 有的书上还分为外部反馈和内部反馈，人工反馈和寄生反馈等。 ２反馈的极性判定 （１）瞬时极性法——利用电流、电压瞬时值的变化极性来判断反馈 极性。先假定输入信号的瞬时极性，用“＋”或“一”表示（注：极性变化指“＋” 变“一”或“一”变“＋”，还包括“增大”或“下降”）变化情况，然后由此基本放 大器经反馈网络推演出反馈信号变化的瞬时极性。如果反馈信号削弱了 净输入信号就是负反馈，反之为正反馈。 （２）相位极性法——把反馈信号的注入点看作某假定的放大器的输 入端，把反馈网络的取洋点看作假想放大器的输出端，若假想放大器是 反相放大器，则为负反馈。若是同相放大器，则为正反馈。 ３反馈的组态 放大电路有４种类型，即电压放大、电流放大、互阻放大和互导放大 ４种。将这４种基本放大电路与适当的反馈网络相结合，根据输出取样和 输入比较方式的不同，可构成４种类型的反馈组态：电压串联负反馈；电 流串联负反馈；电压并联负反馈；电流并联负反馈。如何判断其组态呢？ 下面就教学过程中的一些方法进行归纳和比较。 第一种方法： （１）从放大电路的输入端看是串联还是并联负反馈（是串联还是并 联只与放大电路的输入端有关）。 放大电路输入回路中，输入量与反馈量以及净输入量是用电压求和 方式反映反馈对输入信号的影响，这种反馈称为串联负反馈，见图１。如 收稿日期：２００７—０４—１８
龙源期刊网

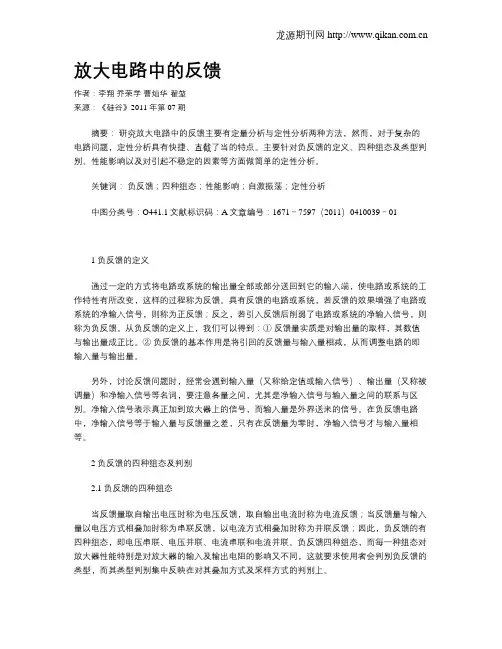

放大电路中的反馈
作者：李翔 乔荣学 曹灿华 翟堃
来源：《硅谷》2011年第07期
摘要： 研究放大电路中的反馈主要有定量分析与定性分析两种方法，然而，对于复杂的电路问题，定性分析具有快捷、直截了当的特点。主要针对负反馈的定义、四种组态及类型判别、性能影响以及对引起不稳定的因素等方面做简单的定性分析。
关键词： 负反馈；四种组态；性能影响；自激振荡；定性分析
中图分类号：O441.1文献标识码：A文章编号：1671－7597（2011）0410039－01
1 负反馈的定义
通过一定的方式将电路或系统的输出量全部或部分送回到它的输入端，使电路或系统的工作特性有所改变，这样的过程称为反馈。具有反馈的电路或系统，若反馈的效果增强了电路或系统的净输入信号，则称为正反馈；反之，若引入反馈后削弱了电路或系统的净输入信号，则称为负反馈。从负反馈的定义上，我们可以得到：① 反馈量实质是对输出量的取样，其数值与输出量成正比。② 负反馈的基本作用是将引回的反馈量与输入量相减，从而调整电路的即输入量与输出量。
另外，讨论反馈问题时，经常会遇到输入量（又称给定值或输入信号）、输出量（又称被调量）和净输入信号等名词，要注意各量之间，尤其是净输入信号与输入量之间的联系与区别。净输入信号表示真正加到放大器上的信号，而输入量是外界送来的信号。在负反馈电路中，净输入信号等于输入量与反馈量之差，只有在反馈量为零时，净输入信号才与输入量相等。
2 负反馈的四种组态及判别
2.1 负反馈的四种组态
当反馈量取自输出电压时称为电压反馈，取自输出电流时称为电流反馈；当反馈量与输入量以电压方式相叠加时称为串联反馈，以电流方式相叠加时称为并联反馈；因此，负反馈的有四种组态，即电压串联、电压并联、电流串联和电流并联。负反馈四种组态，而每一种组态对放大器性能特别是对放大器的输入及输出电阻的影响又不同，这就要求使用者会判别负反馈的类型，而其类型判别集中反映在对其叠加方式及采样方式的判别上。

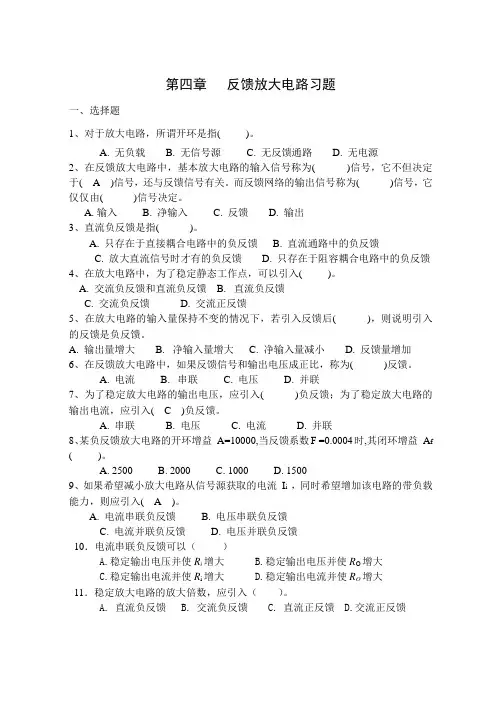

第四章 反馈放大电路习题
一、选择题
1、对于放大电路，所谓开环是指( )。
A. 无负载 B. 无信号源 C. 无反馈通路 D. 无电源
2、在反馈放大电路中，基本放大电路的输入信号称为( )信号，它不但决定于( A )信号，还与反馈信号有关。而反馈网络的输出信号称为( )信号，它仅仅由( )信号决定。
A. 输入 B. 净输入 C. 反馈 D. 输出
3、直流负反馈是指( )。
A. 只存在于直接耦合电路中的负反馈 B. 直流通路中的负反馈
C. 放大直流信号时才有的负反馈 D. 只存在于阻容耦合电路中的负反馈
4、在放大电路中，为了稳定静态工作点，可以引入( )。
A. 交流负反馈和直流负反馈 B. 直流负反馈
C. 交流负反馈 D. 交流正反馈
5、在放大电路的输入量保持不变的情况下，若引入反馈后( )，则说明引入的反馈是负反馈。
A. 输出量增大 B. 净输入量增大 C. 净输入量减小 D. 反馈量增加
6、在反馈放大电路中，如果反馈信号和输出电压成正比，称为( )反馈。
A. 电流 B. 串联 C. 电压 D. 并联
7、为了稳定放大电路的输出电压，应引入( )负反馈；为了稳定放大电路的输出电流，应引入( C )负反馈。
A. 串联 B. 电压 C. 电流 D. 并联
8、某负反馈放大电路的开环增益 A=10000,当反馈系数F =0.0004时,其闭环增益 Af
( )。
A. 2500 B. 2000 C. 1000 D. 1500
9、如果希望减小放大电路从信号源获取的电流 Ii ，同时希望增加该电路的带负载能力，则应引入( A )。

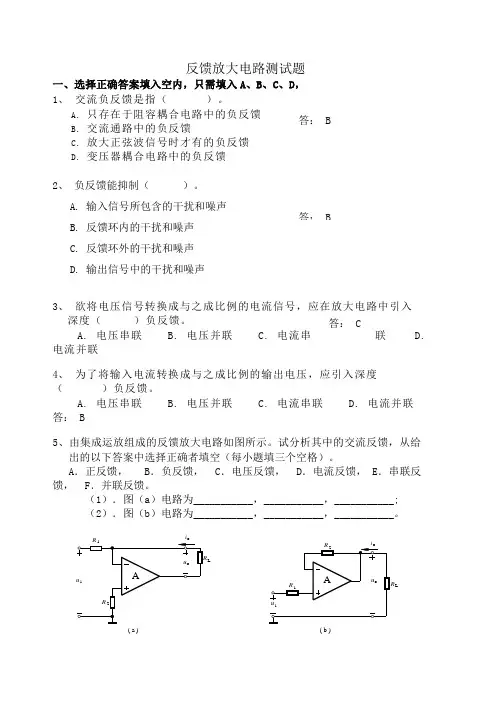

反馈放大电路测试题
一、选择正确答案填入空内，只需填入A、B、C、D，
1、 交流负反馈是指（ ）。
A. 只存在于阻容耦合电路中的负反馈
B. 交流通路中的负反馈
C. 放大正弦波信号时才有的负反馈
D. 变压器耦合电路中的负反馈
2、 负反馈能抑制（ ）。
A. 输入信号所包含的干扰和噪声
B. 反馈环内的干扰和噪声
C. 反馈环外的干扰和噪声
D. 输出信号中的干扰和噪声
3、 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入深度（ ）负反馈。
A. 电压串联 B. 电压并联 C. 电流串联 D.
电流并联
4、 为了将输入电流转换成与之成比例的输出电压，应引入深度（ ）负反馈。
A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联
答： B
5、由集成运放组成的反馈放大电路如图所示。试分析其中的交流反馈，从给出的以下答案中选择正确者填空（每小题填三个空格）。
A．正反馈， B．负反馈， C．电压反馈， D．电流反馈， E．串联反馈， F．并联反馈。
（1）．图（a）电路为___________，___________，___________;
（2）．图（b）电路为___________，___________，___________。
uouiuoRLR1R2R2uiRLR1( a )( b )AAioio 答： B
答： B
答： C 答：1．B， D， F 2．B， C， E
6、 三个两级放大电路如图所示。设电容器对交流信号均可视为短路。试分析其中的级间交流反馈，从给出的答案中选出正确者填空（每小题三个空格）：
A．电压反馈， B．电流反馈， C．串联反馈 ， D．并联反馈， E．正反馈， F．负反馈。
1．图（a）电路为________________，________________，________________；
