通风安装

通风系统安装施工方案引言通风系统是现代建筑中重要的一部分，它能够有效地控制室内空气质量，改善室内环境，提供舒适的生活和工作条件。

本文将介绍通风系统的安装施工方案，包括系统设计、设备选型、施工流程等内容。

1. 系统设计通风系统设计是整个施工方案的重要一环，它需要考虑到建筑物的结构、用途、人员密度等因素。

在设计过程中，需要综合考虑以下几个方面：•风量计算：根据建筑物的体积、人员数量和使用需求，计算出合适的通风风量，确保室内空气的流通和更新。

•空气分布：根据建筑物的布局，确定合适的送风口和排风口位置，使空气能够均匀地分布到各个区域。

•风道设计：设计合理的风道系统，减小风阻，降低能耗。

根据实际情况选择合适的风道材料和尺寸。

•控制系统：合理设计控制系统，确保通风系统能够按需工作，满足不同场景的需求。

可以考虑使用传感器和自动调节器来实现智能控制。

2. 设备选型通风系统的设备选型是根据设计要求和实际情况来选择合适的设备。

在选型过程中，需要考虑以下几个因素：•风机：根据风量需求和系统阻力，选择合适的风机类型和规格。

常见的风机类型有离心风机和轴流风机。

•过滤器：选择合适的过滤器级别，以保证室内空气的质量。

根据需要可以选择一级过滤器、二级过滤器等不同级别的过滤器。

•风口和排风口：根据送风和排风口的功能，选择合适的风口和排风口类型。

常见的有直线送风口、方形送风口和回风口等。

•控制器：选用可靠的控制器，用于控制风机、风口等设备的运行。

可以选择有线控制器或无线控制器，根据实际情况选择。

3. 施工流程通风系统的安装施工主要包括以下几个步骤：1)准备工作：包括施工场地的清理和准备相关工具和材料等。

2)安装风机和风道：根据设计要求，进行风机和风道的安装。

风机需正确安装并连接电源，风道需准确连接，避免漏风和压力损失。

3)安装过滤器和风口：根据设计要求，安装过滤器和风口。

过滤器需正确安装，风口需安装在合适的位置，并进行密封处理。

4)安装控制系统：根据设计要求，安装控制系统，连接风机、风口等设备。

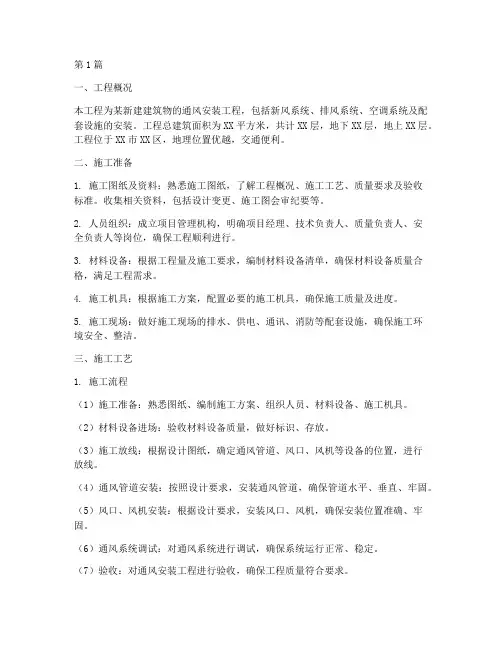

第1篇一、工程概况本工程为某新建建筑物的通风安装工程，包括新风系统、排风系统、空调系统及配套设施的安装。

工程总建筑面积为XX平方米，共计XX层，地下XX层，地上XX层。

工程位于XX市XX区，地理位置优越，交通便利。

二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程概况、施工工艺、质量要求及验收标准。

收集相关资料，包括设计变更、施工图会审纪要等。

2. 人员组织：成立项目管理机构，明确项目经理、技术负责人、质量负责人、安全负责人等岗位，确保工程顺利进行。

3. 材料设备：根据工程量及施工要求，编制材料设备清单，确保材料设备质量合格，满足工程需求。

4. 施工机具：根据施工方案，配置必要的施工机具，确保施工质量及进度。

5. 施工现场：做好施工现场的排水、供电、通讯、消防等配套设施，确保施工环境安全、整洁。

三、施工工艺1. 施工流程（1）施工准备：熟悉图纸、编制施工方案、组织人员、材料设备、施工机具。

（2）材料设备进场：验收材料设备质量，做好标识、存放。

（3）施工放线：根据设计图纸，确定通风管道、风口、风机等设备的位置，进行放线。

（4）通风管道安装：按照设计要求，安装通风管道，确保管道水平、垂直、牢固。

（5）风口、风机安装：根据设计要求，安装风口、风机，确保安装位置准确、牢固。

（6）通风系统调试：对通风系统进行调试，确保系统运行正常、稳定。

（7）验收：对通风安装工程进行验收，确保工程质量符合要求。

2. 施工要点（1）通风管道安装：采用优质镀锌钢板或不锈钢管，按照设计要求，进行管道切割、焊接、防腐处理。

管道连接采用法兰连接或焊接连接，确保管道接口严密、牢固。

（2）风口、风机安装：风口、风机安装位置应准确，确保气流顺畅。

风口、风机与管道连接应牢固，防止脱落。

（3）通风系统调试：调试通风系统时，应检查风机运行状态、风量、风速、风向等参数，确保系统运行正常。

（4）质量要求：通风管道安装平整、牢固，管道接口严密，无泄漏。

通风安装注意事项通风安装是指在建筑物内部安装通风设备和系统，以保持室内空气的流通和清新。

通风安装的质量和效果直接关系到室内空气质量的好坏，对人们的健康和舒适度有着重要的影响。

以下是通风安装的一些注意事项。

首先，通风安装需要根据室内空间的具体情况和使用要求进行设计。

在选择通风设备和决定通风系统的布局时，需要考虑室内的面积、高度、房间的功能和使用频率等因素。

例如，对于密闭空间，如厨房和浴室，需要安装排风扇或排风管道，以排出产生的潮湿和有害气体。

对于办公室和会议室等大型空间，要设计合理的送风系统，以确保空气的均匀分布和流通。

其次，通风安装的材料和设备选择也非常重要。

通风设备的质量和性能直接影响到通风效果和使用寿命。

因此，在选择通风设备和材料时，应选择具有良好品质和适用性的产品。

比如，通风扇的叶片应具有高效的风量和低噪音，通风管道应采用耐腐蚀、耐高温的材料，以确保通风系统的稳定运行和长久使用。

另外，通风安装需要严格按照国家相关的标准和规范进行操作。

通风设备和系统的安装应符合建筑的消防安全、卫生和环境保护要求。

在施工和安装过程中，应注意操作规范，确保设备的正确安装和连接。

例如，排风扇的位置和高度需符合规范，排风管道应正确安装，以避免漏风和噪音泄露。

此外，通风安装还需要考虑电气安全和能耗问题。

通风设备通常需要通过电力供应进行驱动，因此需要确保电路的安全可靠。

安装通风设备时，需要采取正确的接线和接地措施，以防止电气事故和火灾的发生。

同时，通风系统的能耗问题也需要关注，应选择低能耗和高效率的设备，并合理设置通风系统的运行模式和时间，避免能源的浪费。

最后，通风安装完成后，应进行检测和维护。

定期对通风系统进行检查和清洁，清除积尘和灰尘，保持通风道畅通，并及时更换损坏的设备和部件。

定期检测通风系统的工作状态，确保正常运行和有效通风。

当发现异常情况时，应及时进行维修和处理，以确保通风设备的正常工作。

总之，通风安装是建筑物中一个重要的环节，需要综合考虑设计、材料、规范、安全、能耗等多个方面的问题。

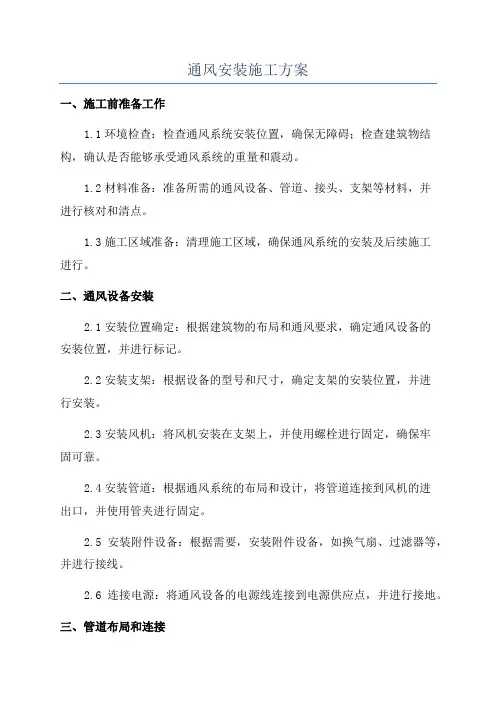

通风安装施工方案一、施工前准备工作1.1环境检查：检查通风系统安装位置，确保无障碍；检查建筑物结构，确认是否能够承受通风系统的重量和震动。

1.2材料准备：准备所需的通风设备、管道、接头、支架等材料，并进行核对和清点。

1.3施工区域准备：清理施工区域，确保通风系统的安装及后续施工进行。

二、通风设备安装2.1安装位置确定：根据建筑物的布局和通风要求，确定通风设备的安装位置，并进行标记。

2.2安装支架：根据设备的型号和尺寸，确定支架的安装位置，并进行安装。

2.3安装风机：将风机安装在支架上，并使用螺栓进行固定，确保牢固可靠。

2.4安装管道：根据通风系统的布局和设计，将管道连接到风机的进出口，并使用管夹进行固定。

2.5安装附件设备：根据需要，安装附件设备，如换气扇、过滤器等，并进行接线。

2.6连接电源：将通风设备的电源线连接到电源供应点，并进行接地。

三、管道布局和连接3.1管道设计：根据通风系统的需求和建筑物的布局，设计合理的管道布局，确保通风效果。

3.2管道连接：根据管道布局，将管道的接头与风机的进出口进行连接，确保密封并防止漏风。

3.3弯头和分支管道安装：根据需要，安装弯头和分支管道，确保通风系统的灵活性和有效性。

3.4布置支架：根据管道的重量和长度，在合适的位置安装支架，确保管道的稳定和安全。

四、系统测试和调整4.1系统检查：经过安装和连接后，对通风系统进行综合检查，确认设备和管道是否安装正确并牢固。

4.2电气测试：对通风设备的电路进行测试，确认电源连接是否正常，设备是否正常运行。

4.3管道测试：通过压力测试和漏风测试，确认管道连接是否密封并排除可能的问题。

4.4系统调整：根据测试结果，对风机的转速和通风量进行调整，确保系统达到设计要求。

五、施工完工和验收5.1清理施工区域：施工完工后，清理施工现场，清除垃圾和建筑杂物，保持环境整洁。

5.2系统运行试验：对通风系统进行运行试验，确认系统正常运行，并满足设计要求。
