第六章 其他常用机构习题

6-1.棘爪の工作条件应为棘齿偏斜角φ_________摩擦角ρ。

A.大于 B.小于 C.等于 D.大于或等于

6-2.在棘轮、棘爪の几何尺寸计算中，齿槽夹角の经验值一般取为_______。

A.30°或35° B.45°或50° C.55°或60° D.65°或70°

6-3.人在骑自行车时能够实现不蹬踏板の自由滑行，这是________机构实现超越运动の结果。

A.凸轮 B.不完全齿轮 C.棘轮 D.槽轮

6-4.在单销の槽轮机构中，径向槽数目应为_________。

A.等于3 B.小于3 C.大于3 D.大于或等于3

6-5.销の槽轮机构中，槽轮机构の运动时间总是________静止时间。

A.大于 B.小于 C.等于 D.大于或等于

6-6.对于单销の槽轮机构，槽轮运动の时间和静止の时间之比应为_________。

A.大于1 B.等于1 C.小于1 D.大于或等于1

6-7.四槽单销の槽轮机构の运动特性系数为________。

A. 0.2 B. 0.25 C. 0.3 D. 0.35

6-8.对于槽数z=3の槽轮机构，其圆销数目最多是________个。

A.2 B.3 C.4 D.5

6-9.在以下间歇运动机构中，________机构更适应于高速工作情况。

A.凸轮间歇运动 B.不完全齿轮 C.棘轮 D.槽轮

6-10.电影院放电影时，是利用电影放映机卷片机内部の_________机构，实现の胶片画面の依次停留，从而使人们通过视觉暂留获得连续场景。

第六章 其他常用机构习题

6-1.棘爪的工作条件应为棘齿偏斜角φ_________摩擦角ρ。

A.大于 B.小于 C.等于 D.大于或等于

6-2.在棘轮、棘爪的几何尺寸计算中，齿槽夹角的经验值一般取为_______。

A.30°或35° B.45°或50° C.55°或60° D.65°或70°

6-3.人在骑自行车时能够实现不蹬踏板的自由滑行，这是________机构实现超越运动的结果。

A.凸轮 B.不完全齿轮 C.棘轮 D.槽轮

6-4.在单销的槽轮机构中，径向槽数目应为_________。

A.等于3 B.小于3 C.大于3 D.大于或等于3

6-5.销的槽轮机构中，槽轮机构的运动时间总是________静止时间。

A.大于 B.小于 C.等于 D.大于或等于

6-6.对于单销的槽轮机构，槽轮运动的时间和静止的时间之比应为_________。

A.大于1 B.等于1 C.小于1 D.大于或等于1

6-7.四槽单销的槽轮机构的运动特性系数为________。

A. 0.2 B. 0.25 C. 0.3 D. 0.35

6-8.对于槽数z=3的槽轮机构，其圆销数目最多是________个。

A.2 B.3 C.4 D.5

6-9.在以下间歇运动机构中，________机构更适应于高速工作情况。

A.凸轮间歇运动 B.不完全齿轮 C.棘轮 D.槽轮

6-10.电影院放电影时，是利用电影放映机卷片机内部的_________机构，实现的胶片画面的依次停留，从而使人们通过视觉暂留获得连续场景。

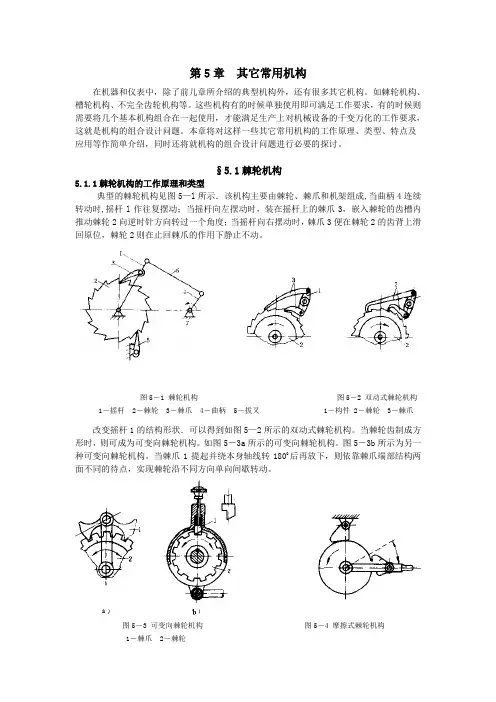

第5章 其它常用机构

在机器和仪表中，除了前儿章所介绍的典型机构外，还有很多其它机构。如棘轮机构、槽轮机构、不完全齿轮机构等。这些机构有的时候单独使用即可满足工作要求，有的时候则需要将几个基本机构组合在一起使用，才能满足生产上对机械设备的千变万化的工作要求，这就是机构的组合设计问题。本章将对这样一些其它常用机构的工作原理、类型、特点及

应用等作简单介绍，同时还将就机构的组合设计问题进行必要的探讨。

§5.1棘轮机构

5.1.1棘轮机构的工作原理和类型

典型的棘轮机构见图5—l所示．该机构主要由棘轮、棘爪和机架组成,当曲柄4连续转动时,摇杆l作往复摆动；当摇杆向左摆动时，装在摇杆上的棘爪3，嵌入棘轮的齿槽内推动棘轮2向逆时针方向转过一个角度；当摇杆向右摆动时，棘爪3便在棘轮2的齿背上滑回原位，棘轮2则在止回棘爪的作用下静止不动。

改变摇杆1的结构形状．可以得到如图5—2所示的双动式棘轮机构。当棘轮齿制成方形时，则可成为可变向棘轮机构。如图5－3a所示的可变向棘轮机构。图5－3b所示为另一种可变向棘轮机构。当棘爪1提起并绕本身轴线转1800后再放下，则依靠棘爪端部结构两面不同的待点，实现棘轮沿不同方向单向间歇转动。

图5－1 棘轮机构 图5－2 双动式棘轮机构

1－摇杆 2－棘轮 3－棘爪 4－曲柄 5－拔叉 1－构件 2－棘轮 3－棘爪

图5－3 可变向棘轮机构 图5－4 摩擦式棘轮机构

1－棘爪 2－棘轮

棘轮机构通常还有齿式和摩擦式之分。前述几种均为齿式，图5—4所示为摩擦式棘轮机构。它依靠棘爪和转缘问的摩擦楔紧作用，使棘轮只能按图示方向回转。摩擦式可实现无级性的传动，但其接触表面容易产生滑动，造成传动比不准确。

5.1.2棘轮机构的尺寸计算

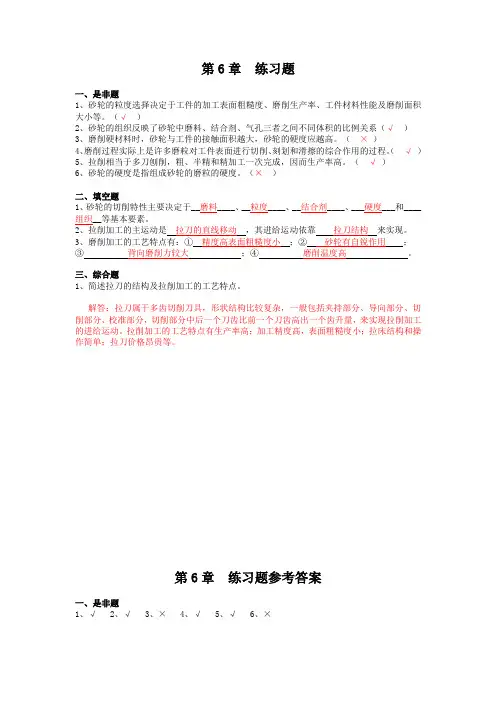

第6章 练习题

一、是非题

1、砂轮的粒度选择决定于工件的加工表面粗糙度、磨削生产率、工件材料性能及磨削面积大小等。（√ ）

2、砂轮的组织反映了砂轮中磨料、结合剂、气孔三者之间不同体积的比例关系（√ ）

3、磨削硬材料时，砂轮与工件的接触面积越大，砂轮的硬度应越高。（ × ）

4、磨削过程实际上是许多磨粒对工件表面进行切削、刻划和滑擦的综合作用的过程。（ √ ）

5、拉削相当于多刀刨削，粗、半精和精加工一次完成，因而生产率高。（ √ ）

6、砂轮的硬度是指组成砂轮的磨粒的硬度。（× ）

二、填空题

1、砂轮的切削特性主要决定于__磨料____、__粒度____、__结合剂____、___硬度___和____组织__等基本要素。

2、拉削加工的主运动是 拉刀的直线移动 ，其进给运动依靠 拉刀结构 来实现。

3、磨削加工的工艺特点有：① 精度高表面粗糙度小 ；② 砂轮有自锐作用 ；

③ 背向磨削力较大 ；④ 磨削温度高 。

三、综合题

1、简述拉刀的结构及拉削加工的工艺特点。

解答：拉刀属于多齿切削刀具，形状结构比较复杂，一般包括夹持部分、导向部分、切削部分、校准部分，切削部分中后一个刀齿比前一个刀齿高出一个齿升量，来实现拉削加工的进给运动。拉削加工的工艺特点有生产率高；加工精度高，表面粗糙度小；拉床结构和操作简单；拉刀价格昂贵等。

第6章 练习题参考答案

一、是非题

1、√ 2、√ 3、× 4、√ 5、√ 6、×

二、填空题

1、磨料 粒度 结合剂 硬度 组织

2、拉刀的直线移动 拉刀结构

3、精度高表面粗糙度小 砂轮有自锐作用 背向磨削力较大 磨削温度高

三、综合题

1、解答：拉刀属于多齿切削刀具，形状结构比较复杂，一般包括夹持部分、导向部分、切削部分、校准部分，切削部分中后一个刀齿比前一个刀齿高出一个齿升量，来实现拉削加工的进给运动。拉削加工的工艺特点有生产率高；加工精度高，表面粗糙度小；拉床结构和操作简单；拉刀价格昂贵等。
