过滤器完整性检测仪的检测原理分析 检测仪工作原理

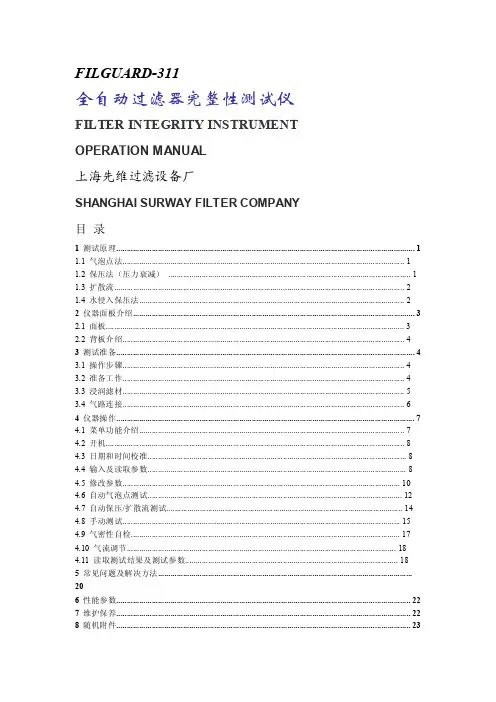

FILGUARD-311全自动过滤器完整性测试仪FILTER INTEGRITY INSTRUMENTOPERATION MANUAL上海先维过滤设备厂SHANGHAI SURWAY FILTER COMPANY目录1 测试原理 (1)1.1 气泡点法 (1)1.2 保压法（压力衰减） (1)1.3 扩散流 (2)1.4 水侵入保压法 (2)2 仪器面板介绍 (3)2.1 面板 (3)2.2 背板介绍 (4)3 测试准备 (4)3.1 操作步骤 (4)3.2 准备工作 (4)3.3 浸润滤材 (5)3.4 气路连接 (6)4 仪器操作 (7)4.1 菜单功能介绍 (7)4.2 开机 (8)4.3 日期和时间校准 (8)4.4 输入及读取参数 (8)4.5 修改参数 (10)4.6 自动气泡点测试 (12)4.7 自动保压/扩散流测试 (14)4.8 手动测试 (15)4.9 气密性自检 (17)4.10 气流调节 (18)4.11 读取测试结果及测试参数 (18)5 常见问题及解决方法 (20)6 性能参数 (22)7 维护保养 (22)8 随机附件 (23)9 可选附件 (23)使用本仪时应该保证可靠接地！FILGUARD-311 型全自动过滤器完整性测试仪·1·FILGUARD-311 型过滤器完整性测试仪适用于对过滤器进行完整性检测，判断选用的滤材过滤精度是否符合要求、滤材有无破损以及过滤器的密封性是否完好，以保证过滤器能按要求正常运行。

FILGUARD-311 型是由微电脑控制的新一代过滤器完整性自动测试仪，可直接检测滤芯和滤膜的气泡点、压力衰减值和扩散流（输入上游体积时），也可间接检测水浸入值。

仪器结合先进的测试电路和精密的算法软件自动测试过滤器的完整性，具有测试精度高，重现性好、操作简单方便等特点。

FILGUARD-311 型测试仪采用5.7″带背光数字液晶显示屏；中文菜单及提示，实时显示测试数据和曲线，并可打印测试结果及测试曲线，以便监控测试全过程，帮助分析滤膜及过滤系统的性能；机内大容量存贮空间，可存贮50 组测试结果及50 组测试参数。

有关完整性测试几种方法需要详细了解几方面的内容：1、前进流（扩散流）的基本原理，通过前进流我们可以得到什么样的参数，说明了什么？前进流检测装置结构、组成。

答：基本原理：扩散流测试基于溶解－扩散模型。

当滤膜被润湿液体完全润湿后，如果在过滤器的上游存在压缩气体，而该压缩气体的压力值又小于泡点压力时，滤膜仍然是完全润湿的。

由于压缩气体一侧的气体浓度会高于常压一侧，此时气体分子会从高压测溶解到润湿液体中并扩散至常压测，如果在下游接一根管子会发现有气体缓慢流出，这就是扩散流。

得到的参数：气体的扩散符合Fick定律，扩散流量与滤膜两侧压差和膜面积成正比。

当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过,只是少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。

(压缩空气每分钟通过膜孔液体的分子流) N/t= D L D p F/ d (单独孔考虑)N/t : 单位时间内气体扩散的摩尔数(mol/s)D: 扩散系数(气-液系统) L : 溶解度系数(气-液系统)D p : 压差F : 气液接触面积d : 液膜厚度(过滤器)D = (∆p·V) / (T·Pa)（仪器测试）D ——扩散流值；∆p ——压力衰减值；V ——上游体积；T ——测试时间； Pa ——标准大气压；扩散流测试与微生物挑战结果相对应扩散流测试装置：2、泡点测试的基本原理，通过泡点测试我们可以得到什么样的参数，这些参数说明了什么？泡点测试装置结构、组成。

答：原理：起泡点测试基于毛细管模型。

滤膜的结构中充满了微孔流道，这些微孔流道就形成了很多“毛细管”，当滤膜被润湿液体完全润湿后，液体受到表面张力的作用而保留于滤膜内部，如果要想将液体挤出膜孔就需要外加一个气体压力。

能够克服表面张力将膜孔内的液体完全挤出时所需要的最小压力，就是滤膜的泡点值压力，也就是我们常说的起泡点，基于这种原理的测试方法，就是起泡点测试法。

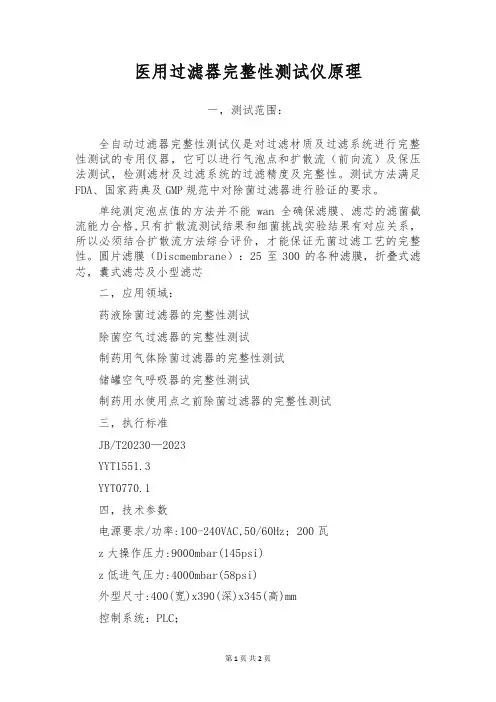

医用过滤器完整性测试仪原理一，测试范围：全自动过滤器完整性测试仪是对过滤材质及过滤系统进行完整性测试的专用仪器，它可以进行气泡点和扩散流（前向流）及保压法测试，检测滤材及过滤系统的过滤精度及完整性。

测试方法满足FDA、国家药典及GMP规范中对除菌过滤器进行验证的要求。

单纯测定泡点值的方法并不能wan全确保滤膜、滤芯的滤菌截流能力合格,只有扩散流测试结果和细菌挑战实验结果有对应关系，所以必须结合扩散流方法综合评价，才能保证无菌过滤工艺的完整性。

圆片滤膜（Discmembrane）：25至300的各种滤膜，折叠式滤芯，囊式滤芯及小型滤芯二，应用领域：药液除菌过滤器的完整性测试除菌空气过滤器的完整性测试制药用气体除菌过滤器的完整性测试储罐空气呼吸器的完整性测试制药用水使用点之前除菌过滤器的完整性测试三，执行标准JB/T20230—2023YYT1551.3YYT0770.1四，技术参数电源要求/功率:100-240VAC,50/60Hz；200瓦z大操作压力:9000mbar(145psi)z低进气压力:4000mbar(58psi)外型尺寸:400(宽)x390(深)x345(高)mm控制系统：PLC；操作界面：中英文切换；触摸屏：7寸彩色触摸屏威纶通测试范围:最大测试压力：100-8000mbar(1.5-116psi)可选择更大净体积测试精度：4%；气泡点精度：50mbar；扩散流精度：4%；操作条件:环境温度：+15℃~+35℃；相对湿度：10-80%；与PC机连接，可无限存储（选配）测试方法、时间:净体积测试：2min1min;快速扩散流测试：6min2min;单纯泡点测试：9min2min；泡点+扩散流测试：20min2min；打印功能:中文打印，输出测试参数、测试结果历史记录功能:存储500组测试结果（包括测试曲线）显示屏尺寸：5.7"TFT；单色串口连接方式:串行端口：RS232；可配置电脑数据可导出编辑。

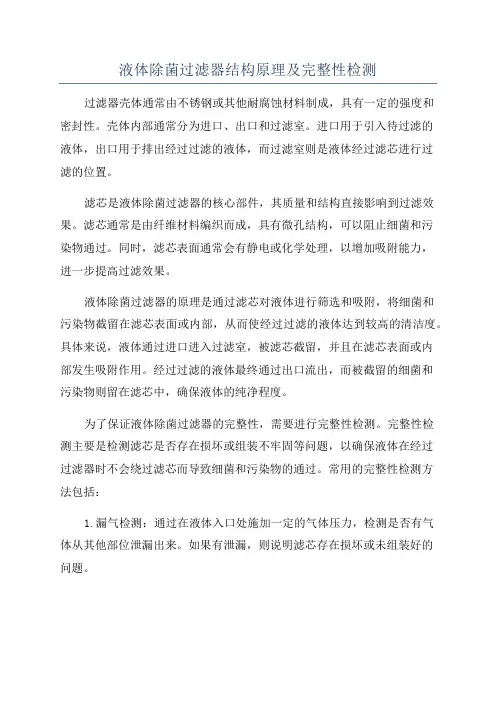

液体除菌过滤器结构原理及完整性检测过滤器壳体通常由不锈钢或其他耐腐蚀材料制成，具有一定的强度和密封性。

壳体内部通常分为进口、出口和过滤室。

进口用于引入待过滤的液体，出口用于排出经过过滤的液体，而过滤室则是液体经过滤芯进行过滤的位置。

滤芯是液体除菌过滤器的核心部件，其质量和结构直接影响到过滤效果。

滤芯通常是由纤维材料编织而成，具有微孔结构，可以阻止细菌和污染物通过。

同时，滤芯表面通常会有静电或化学处理，以增加吸附能力，进一步提高过滤效果。

液体除菌过滤器的原理是通过滤芯对液体进行筛选和吸附，将细菌和污染物截留在滤芯表面或内部，从而使经过过滤的液体达到较高的清洁度。

具体来说，液体通过进口进入过滤室，被滤芯截留，并且在滤芯表面或内部发生吸附作用。

经过过滤的液体最终通过出口流出，而被截留的细菌和污染物则留在滤芯中，确保液体的纯净程度。

为了保证液体除菌过滤器的完整性，需要进行完整性检测。

完整性检测主要是检测滤芯是否存在损坏或组装不牢固等问题，以确保液体在经过过滤器时不会绕过滤芯而导致细菌和污染物的通过。

常用的完整性检测方法包括：1.漏气检测：通过在液体入口处施加一定的气体压力，检测是否有气体从其他部位泄漏出来。

如果有泄漏，则说明滤芯存在损坏或未组装好的问题。

2.光学检测：在滤芯表面涂上特定的荧光染料，然后使用紫外线或其他特定波长的光源照射滤芯表面。

如果滤芯有损坏，则染料会从损坏的地方渗出，形成明显的荧光斑点。

3.堵塞检测：通过在滤芯的入口处注入有颜色的颗粒物，然后观察出口处是否有颗粒物通过，以检测滤芯是否有堵塞的情况。

除了以上的完整性检测方法，还可以根据具体情况采用其他的检测手段，以确认液体除菌过滤器的完整性和过滤效果。

总之，液体除菌过滤器通过滤芯对液体进行筛选和吸附，使细菌和污染物被截留，从而保证液体的清洁度。

同时，为了确保其完整性，需要进行相应的完整性检测。

通过这样的结构、原理和完整性检测，液体除菌过滤器可以广泛应用于食品饮料、药品生产、实验室等领域，以保障液体的安全和纯净。

完整性检测方法原理在制药工艺中，终端除菌滤芯的完整性测试是一种必要手段。

通过检测，可以推断出滤膜是否符合供应商提供的标准，过滤芯安装的是否正确，可以确定滤芯接口和滤器的尺寸是否相配，还可以确保工艺系统是否密闭等等，以确保生产过程中的安全。

起泡点测试：泡点法检测滤膜、滤芯孔径的方法为全世界通用的检测方法，其原理为当膜被液体完全润湿后，在膜的两侧加上气体压差△P，由于毛细孔效应和液体表面张力在一定的气压下，液膜被冲开，气体气泡半径与孔径相等时会穿过孔，此时接触角为0°，气泡将产生于最先通过的最大孔。

进一步有专家建议可以根据气泡出现的次序与数量，给出起泡点压力，群泡点压力、全泡点压力等更具体的定义。

所以广义的气泡点压力在不同的理解中可能就分别被取代为起泡点压力，群泡点压力、全泡点压力等。

之所以出现上述不同的理解，可能源于对过膜气体流量的物理意义还没有统一的认识。

起泡点压力是从完全润湿的膜中,从最大孔径中压出液体的气体压力,用于实验的液体必须完全对膜进行润湿,这时在膜孔里会充满液体。

当气体的压力大于膜孔内的毛细管压力和表面张力时,液体才能被压出膜孔。

如果膜的种类和润湿液不同,也就是说膜的材质、膜的结构、孔径大小、表面张力、温度的改变都会对起泡点压力有所影响。

滤芯被完全、充分浸润后，处于气相中的气体要将吸附、封堵于毛细管壁里的液体推出，需要克服一定的液体表面张力。

压力和孔径由Lplce方程确定：2σcosθγp= ____________△P式中：γp为滤材的孔半径（m），σ为液体/空气表面张力（N/m），θ为液体与孔壁间接触角（°），△P为压强（N/m2）泡点法简单易行，广泛用于产品质量的操纵和检测，其检测的为滤材的最大孔径，因此该方法保证了受检品的过滤精度，同时保证了产品的质量，检测的手段主要是有两种：1.通过目测来鉴别起泡的压力点2.通过完整性测试仪自动检测出数据。

但因为σ（表面张力）受温度的影响比较大，不同的温度有不同的表面张力，所以在不同的检测地方，其检测数据略有不同，一般检测液和检测环境温度为25℃。

过滤器完整性试验完整性试验（integrity test）是过滤和超滤工作中必不可少的检测方法。

除菌滤器（滤膜或滤芯）或超滤器使用前后均需做完整性检测。

以此确认滤芯孔径、滤芯安装是否正确，滤芯受损情况及滤芯和厂家认证是否一致。

只有这样才能确保除菌或超滤有成功的把握。

尤其是经处理后重复使用的滤芯和超滤膜，更有必要在使用前后做相应的完整性检测。

完整性检测分破坏性检测和非破坏性检测两类。

厂家以颗粒挑战试验或细菌挑战试验来评价或验证滤芯的质量，因滤芯试验后滤膜被颗粒堵塞和污染而废弃，故称为破坏性检测。

用户常用的是非破坏性检测。

本节仅就非破坏性检测作一简介。

FDA认可的非破坏性检测方法有3种，即起泡点试验（bubble point test），扩散流试验（forward flow or diffusive flow test）和压力保持实验或压力衰减试验（pressure hold test or pressure decay test）。

通过非破坏性检测方法可以检测滤器性能，但前提必须是供货商提供经过破坏性试验验证的非破坏性试验标准合格值，否则检测数据无意义。

一、起泡点试验1．试验原理起泡点试验是最古老的试验方法，它是颇尔博士于1956年发明的，用于对微米级过滤器进行非破坏性完整检测（David B Patent3007334.Filed November 30.1956）。

其原理是基于毛细管（孔）模型，完全润湿的膜由于表面张力和毛细管压力的作用，使孔径内充满湿润液，当气体的压力达到一定程度液体充满润湿液的膜孔管压力时，液体则被压出膜孔外，然后气体也通过膜孔产生气泡。

气泡点压力是从完全润湿的膜中从最大孔径压出液体时的压力。

2．检测方法检测起泡点压力有两种方法：如在下游（滤器出口管）充满液体，缓慢加压后，下游管子流出的液量突然增加时，此时的压力即为起泡点压力；如在下游管子没有液体，缓慢加压后，至有连续不断的气泡流出，此时的压力即为起泡点压力，见下列示意图（图9-10）。

生物安全柜的高效空气粒子过滤器，简称高效过滤器(HEPA)，是一种具有延伸/皱褶介质过滤膜的干燥型过滤器。

它主要目的是过滤流入安全柜工作区的空气里的灰尘等微粒，确保安全柜里的空气达到一定的洁净度；以及将试验操作过程中样品产生的气溶胶等危险粒子过滤掉，达到保护样品，避免样品间的交叉污染和防止生物危险粒子对试验操作者损害的目的[1]。

同时也避免试验操作过程中样品产生的气溶胶等危险粒子直接排放到环境中去，达到保护环境的目的。

生物安全柜高效过滤器的滤膜是一种一生物安全柜高效过滤器完整性测试与分析Test and Analysis of the Integrity of High Efficiency Particulate Air Filter in Biological Safety Cabinets[摘 要] 高效过滤的完整性是生物安全柜安全使用的重要性能，也是操作使用者高度关注和检测过程中经常遇到的问题。

通过对生物安全柜高效过滤的完整性的测试和分析、评价，为《生物安全柜检测/校准方法研究》课题研究和《生物安全柜性能测评方法》的制定提供技术支持，从而保证在用生物安全柜的安全、可靠。

[关键词] 生物安全柜；高效过滤；测试分析；气溶胶；生物危险粒子Abstract : The integrity of high efficiency particulate air filter (HEPA) is not only an important performance index for the safety use of biological safety cabinets (BSC), but also the frequently encountered problems which the operators have high regards to in the testing processes. The test analysis and evaluation of the integrity provide technical support for the project works of "the study of the BSC testing/calibration methods" and "the measurement methods of BSC performance", so as to ensure the safety and reliability of BSC.Key words: biological safety cabinets (BSC);high efficiency filter;test and analysis; aerosol;biological dangerous particle[中图分类号] TH789；TB9 [文献标志码] B doi：10.3969/j.issn.1674-1633.2010.05.018[文章编号] 1674-1633(2010)05-0054-03胡良勇广州市计量检测技术研究院，广东 广州 510030HU Liang-yongGuangzhou Institute of Measuring and Testing Technology, Guangzhou Guangdong 510030, China收稿日期：2009-11-11基金项目：国家质量检验检疫总局科技计划项目（2008QK285）；广东省质量技术监督局地方标准制定计划项目（〔2008〕354-26）。

过滤器完整性试验
滤网过滤器的完整性试验是确定滤网过滤器的密封性和可靠性的重要
保障工作，可以保证过滤网过滤器对液体或气体的有效过滤和清洁。

滤网
完整性试验具有简单、可靠、快速的优点，是选择滤网过滤器的重要手段
之一、滤网完整性试验的原理和步骤如下：
一、滤网完整性试验的原理
滤网完整性的试验是通过外界加入一定的压力稳定滤料的状态，利用
内部的抽真空手段使滤料内的空气及其气体随之抽出，实现对完整性检测。

如果滤料的完整性很好，抽真空的效率很高，真空值可以达到一定的值
（可以用特性值来表示）；如果滤料完整性较差，则真空值也会相应降低。

二、滤网完整性试验的执行步骤
1.准备工作：准备好滤网完整性试验仪，检查是否有损坏，并根据操
作规程做好初步的准备工作。

2.滤网安装：安装滤网的芯片，并加上固定的螺钉，使滤网更加紧密。

3、连接仪器：将滤网完整性试验仪与滤网连接好，调整仪器参数
（如外界压力的大小，抽真空器的真空度），确保仪器正常工作。

4.测试：对滤网进行完整性测试，测试的时间根据滤网的完整性而定。
