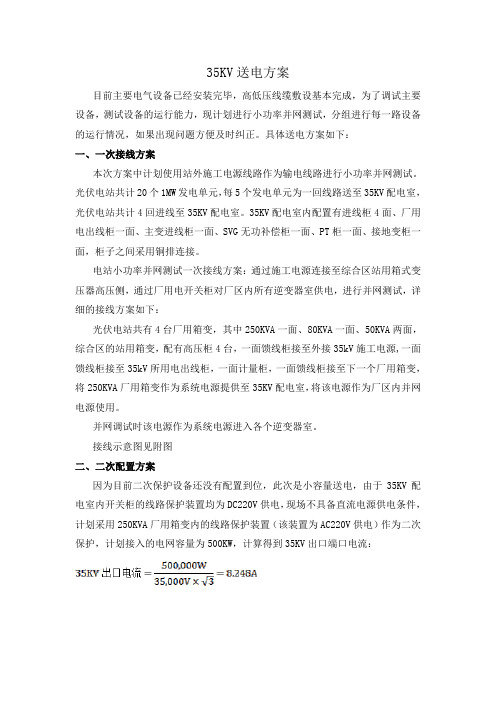

35KV送电方案目前主要电气设备已经安装完毕，高低压线缆敷设基本完成，为了调试主要设备，测试设备的运行能力，现计划进行小功率并网测试，分组进行每一路设备的运行情况，如果出现问题方便及时纠正。

具体送电方案如下：一、一次接线方案本次方案中计划使用站外施工电源线路作为输电线路进行小功率并网测试。

光伏电站共计20个1MW发电单元，每5个发电单元为一回线路送至35KV配电室，光伏电站共计4回进线至35KV配电室。

35KV配电室内配置有进线柜4面、厂用电出线柜一面、主变进线柜一面、SVG无功补偿柜一面、PT柜一面、接地变柜一面，柜子之间采用铜排连接。

电站小功率并网测试一次接线方案：通过施工电源连接至综合区站用箱式变压器高压侧，通过厂用电开关柜对厂区内所有逆变器室供电，进行并网测试，详细的接线方案如下：光伏电站共有4台厂用箱变，其中250KVA一面、80KVA一面、50KVA两面，综合区的站用箱变，配有高压柜4台，一面馈线柜接至外接35kV施工电源,一面馈线柜接至35kV所用电出线柜，一面计量柜，一面馈线柜接至下一个厂用箱变，将250KVA厂用箱变作为系统电源提供至35KV配电室，将该电源作为厂区内并网电源使用。

并网调试时该电源作为系统电源进入各个逆变器室。

接线示意图见附图二、二次配置方案因为目前二次保护设备还没有配置到位，此次是小容量送电，由于35KV配电室内开关柜的线路保护装置均为DC220V供电，现场不具备直流电源供电条件，计划采用250KVA厂用箱变内的线路保护装置（该装置为AC220V供电）作为二次保护，计划接入的电网容量为500KW，计算得到35KV出口端口电流：设定参数如果电流超过6.598就断开线路，用此简单的方式进行线路和设备的保护。

三、实验调试在35kV送电前应做好35kv所有开关设备的调试及耐压测试，已经安排了实验队伍对高压线缆进行耐压试验。

设备的调试需要220V低压用电，需要将站用电系统配置到位，现场的四台站用变压器将为每个逆变器室提供照明用电，设备的调试用电取自照明配电箱。

35KV电网跳闸后送电操作规程
我公司电网电压等级多,容量大,为防止在因意外停电后再次送电有可能对人员,设备带来安全威胁，确保送电安全，特制订以下规程。

一、全公司电网在因异外原因跳闸后，配电室（合成、硝盐）配电工首先检查停电情况，有无异常未脱扣的断路器。

对失电未脱扣的设备按安全操作规程作复归处理。

对不能复归的设备作好记录,联系维修检查。

硝盐配电室重点检查：1#-5#风机、硝盐主变。

合成配电室重点检查：1#-6#主变一、二次空气断路器、各台高压柜。

二、通知电维修工检查处理异常的设备，联系调度有无人员报告电器设备异常情况。

然后根据调度指令先送出各工段低压电。

三、在送6000V高压电之前，维修电工应检查无人值班配电室（加压硝酸、直转配电室）有无未跳闸的设备（重点检查“三合一”机组运行柜及及短路柜，联合压缩机高压柜），对未跳闸的设备人工分闸，并作好记录。

四、配电工在电维修工签字确认各无人值班配电室应分闸设备均分闸后才能按送电操作规程送出各回路6000V高压电，然后再到硝盐配电室按操作规程送出各岗位低压电。

加压硝酸及新硝铵由维修电工按操作规程送电。

以上制度从下发之日起执行。

批准：审核：张启于编制：机电仪车间。

35kv负荷开关电流选型标准35kV负荷开关电流选型标准35kV负荷开关是高压电力系统中的重要设备，用于控制和保护电力系统中的负荷。

在选型时，需要考虑多个因素，包括电流选型标准。

本文将介绍35kV负荷开关电流选型标准的相关内容。

1. 35kV负荷开关的电流选型标准是什么？35kV负荷开关的电流选型标准主要包括额定电流和短时耐受电流。

额定电流是指负荷开关在正常工作条件下可以持续运行的最大电流值，通常以安培（A）为单位。

短时耐受电流是指负荷开关在短时间内可以承受的最大电流值，通常以千安（kA）为单位。

2. 35kV负荷开关电流选型标准的依据是什么？35kV负荷开关电流选型标准的依据主要包括以下几个方面：（1）电力系统的额定电流：根据电力系统的额定电流确定负荷开关的额定电流。

一般情况下，负荷开关的额定电流应大于或等于电力系统的额定电流，以确保负荷开关能够正常运行。

（2）负荷特性：根据负荷的特性确定负荷开关的额定电流。

不同类型的负荷具有不同的特性，如阻性负载、感性负载和容性负载等，需要根据负荷特性来选择合适的负荷开关。

（3）短路电流：根据短路电流确定负荷开关的短时耐受电流。

短路电流是指在电力系统发生故障时产生的极大电流，需要确保负荷开关能够承受短路电流而不损坏。

（4）环境条件：根据环境条件确定负荷开关的选型。

环境条件包括温度、湿度、海拔高度等因素，需要考虑这些因素对负荷开关的影响，并选择适合的型号和材料。

3. 如何进行35kV负荷开关电流选型？进行35kV负荷开关电流选型时，可以按照以下步骤进行：（1）确定电力系统的额定电流和短路电流。

根据电力系统的设计参数和计算结果确定系统的额定电流和短路电流。

（2）分析负荷特性。

根据实际情况分析负荷的特性，包括阻性、感性和容性等特性，并确定相应的额定电流。

（3）选择合适的负荷开关。

根据前两步确定的额定电流和短路电流，选择合适的35kV负荷开关。

可以参考厂家提供的产品规格和技术参数进行选择。

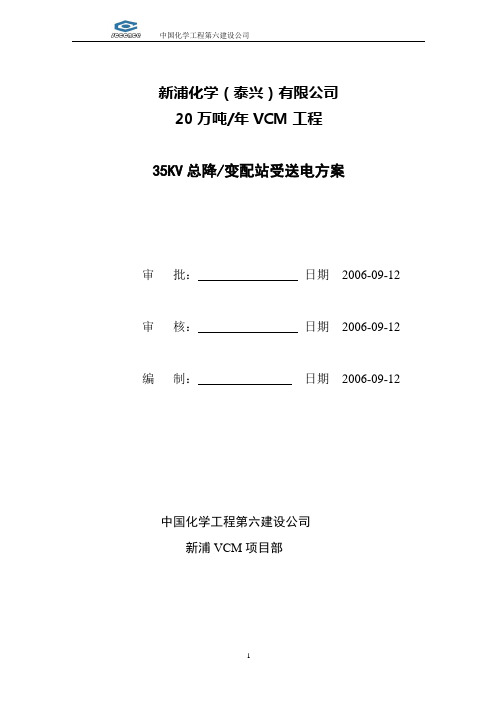

中国化学工程第六建设公司新浦化学（泰兴）有限公司20万吨/年VCM工程35KV总降/变配站受送电方案审批：日期2006-09-12 审核：日期2006-09-12 编制：日期2006-09-12中国化学工程第六建设公司新浦VCM项目部35KV总降/变配站受送电方案1、编制说明2、编制依据3、工程概况4、受送电前准备5、受送电前检查工作与模拟试验6、受送电操作7、质量安全保证措施8、人力计划安排9、主要施工机具1编制说明为确保35KV总降及变配站安全可靠受、送电特编制本方案，受、送电前检查，受、送电操作步骤必须严格执行本方案规定。

2、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程3、工程概况3、1系统的运行方式35KV系统为两路进线，线路变压器接线，单母线分段运行，不设分段开关。

10KV系统为单母线分段运行，设分段开关，自动投切，有两台压变避雷器柜，4路10/0.4KV变压器馈电输出。

继电保护系统采用综合保护继电器，进线柜、馈电柜的断路器操作在本柜上执行。

35KV、10KV操作系统电源为直流220V，由直流屏提供。

设置一套智能监控系统，与全厂主监控系统联网通讯，实时监控。

3、2主要设备实物工作量设备名称技术参数单位数量备注油侵式变压器 35KV 12500KVA 台 2干式变压器 10KV 1000KVA 台 2干式变压器 10KV 2000KVA 台 210KV高压柜台 23直流屏台 3低压开关柜台 604、受送电前准备4.1 配电室土建工程、装饰工程已完工，并通过管理公司验收。

4.2 受电后无法进行的和影响运行安全的电气安装工程已施工完毕。

4.3 受电后无法进行的和影响运行安全的电气调试工作已完毕。

4.4 直流系统有稳定电源，并已投入运行。

4.5 保护性网门、盖板以及所有与受电部分隔绝的安全措施齐全。

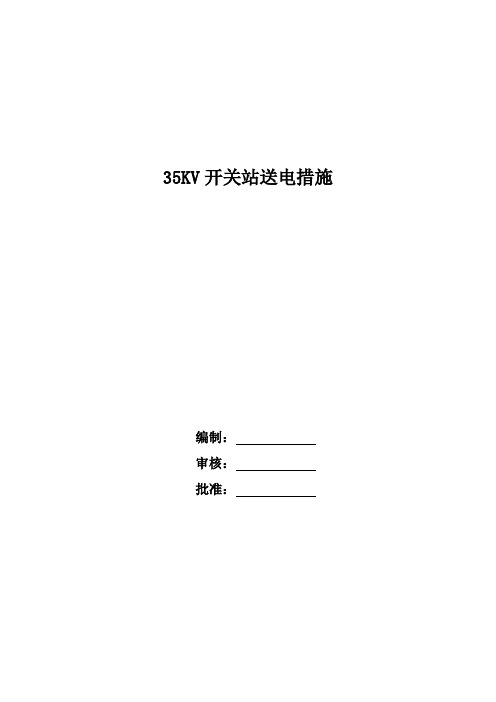

35KV开关站送电措施编制：审核：批准：目录一、工程概况 (3)二、编制依据 (4)三、受电应具备的条件 (4)四、受电前的检查及准备工作 (6)五、受电的方法及步骤(附一次系统图） (9)六、验收标准 (15)七、环境及健康安全 (15)八、安全文明生产措施 (18)一、工程概况1.1 系统描述本光伏电站新建20台箱变，1台SVG变压器，1台接地变。

根据用电需要，本站35KV侧一期设2个进线回路，1个出线回路，1个SVG间隔，1个站用变间隔，1个母线PT间隔，1个分段。

二期设一个联络柜，2个进线间隔，一个母线设备间隔。

1.2 主要设备列表1.2.1 箱变生产厂家：型号：ZGSII-ZG-1000/35容量：1000KVA变比：38.5±2x2.5%/0.315-0.315kV额定电流(高压/低压-低压)：15A-916.5A-916.5A接线组别：Dy11-y11阻抗电压％：6.18%1.2.2 35kV开关柜生产厂家：额定电压：35kV额定电流：出线回路 1250A1.2.3 SVG变压器生产厂家：型号：SCII-4500/38.5容量：4500KVA接线组别：Dy111.2.4接地变压器生产厂家：型号：BWXH-Z35/25A-315/0.4容量：900KVA接线组别：Znyn111.3 主要保护配置：1.3.1 35KV线路保护；35KV线路保护配有光纤差动保护、过流保护、过负荷保护、零序电流保护。

1.3.2 35KV母线保护：35KV母线保护配有母线差动保护。

二、编制依据《电气装置安装工程电气设备交接试验标准》GB50150-2006《继电保护及安全自动装置技术规程》GB/T 14285－2006《电力建设施工验收技术规范》《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）《防止电力生产重大事故的二十五项重点要求》国网公司2000年版设备厂的产品说明书、设计院设计图及相关技术资料等三、受电应具备的条件3.1 与变电站及厂用电系统受电有关的一、二次设备均应安装调试结束并经验收合格，报告齐全。

35kv负荷开关电流选型标准
在电力系统中，35kV负荷开关是起到保护和控制电路的重要设备之一，其选型标准对于电力系统的正常运行和安全性起着至关重要的作用。

在选择35kV负荷开关的电流选型标准时，需要考虑以下几个方面：
1. 额定电流：35kV负荷开关的额定电流是指在额定工作条件下，负荷开关可以正常工作的电流值。

在选型时需要根据实际负载电流的大小来确定负荷开关的额定电流，一般建议选择额定电流略大于负载电流的负荷开关，以确保设备在额定工作条件下可以正常运行。

2. 短时电流承受能力：35kV负荷开关在电路中可能会受到短时电流冲击，因此需要具有一定的短时电流承受能力。

在选型时需要考虑电路的短时电流峰值，并选择具有足够短时电流承受能力的负荷开关，以确保设备在电路发生短时电流冲击时不会损坏。

3. 温升：35kV负荷开关在工作过程中会产生一定的热量，需要具有良好的散热性能以确保设备不会过热。

在选型时需要考虑负荷开关的温升情况，选择具有合理温升的负荷开关，以确保设备在长时间工作时不会过热损坏。

4. 使用环境：35kV负荷开关在不同的使用环境下可能会受到不同的影响，需要根据具体的使用环境选择合适的负荷开关。

在选型时需要考虑负荷开关的防护等级、防护等级以及抗污性能等因素，选择适合使用环境的负荷开关，以确保设备在不同的使用环境下可以正常工作。

综上所述，35kV负荷开关的电流选型标准涉及到额定电流、短时电流承受能力、温升以及使用环境等多个方面，需要综合考虑各项因素选择合适的负荷开关，以确保电力系统的正常运行和安全性。

在选型时建议咨询电力设备厂家或专业工程师，以获得更准确的选型建议。

35kV降压站超负荷运行限电应急措施35kV降压站超负荷运行限电应急措施我公司35kV降压站在改造前的进线电流互感器为200/5，进线电流额定值为200A，根据《煤矿安全规程》规定，进线电流不能超过额定值的10%即220A，而我公司目前实际用电负荷经常超过额定数值的20%，甚至更高。

如果互感器长时间超负荷运行，会造成线圈发热、匝间短路等故障，后果是直接顶闸至白家庄变电所并造成全公司大停电。

为保证35kV进线电流互感器安全稳定运行，避免造成全公司大停电，特制定以下限电应急措施。

一、组织措施：成立限电应急领导组，组长全面指挥公司限电，成员负责落实具体限电工作。

1、组长：2、成员：当日值班长限电指挥部设在公司调度室电话：35kV降压站超负荷运行时，限电应急工作除以上人员、公司调度员外，其他人员无权指挥、联系。

二、安全措施：1、公司各部门要认真贯彻学习本措施。

2、机电动力工区和维运队领导必须班班详细了解35kV 降压站运行情况。

3、35kV降压站值班人员必须严格执行岗位责任制，坚守岗位，时刻监视全公司负荷情况。

4、将井下一水平东、西采区检修时间分别调整为6：00—12：00、18：00—24：00。

5、若进线电流达到200A，35kV降压站值班人员应告知调度，降压站已满负荷运行。

6、若进线电流超过200A，稳定后达到220A左右，35kV 降压站值班人员应立即汇报调度，降压站已超负荷运行，不能再增加任何负荷。

7、若进线电流稳定后达到240A，并且电流有继续上升的趋势，35kV降压站值班人员应立即汇报调度，由调度通知当日值班长，按《紧急拉闸顺序表》（附后）进行拉闸限电。

8、若进线电流稳定后超过260A，持续时间达5分钟以上，35kV降压站值班人员应立即汇报调度，同时强行切断送井下一回路动力803（或二回路动力804）电源，将负荷降至220A以下。

9、全公司降负荷时，各降配电室、机房及井下工作面配电点根据调度指令进行操作，并由调度通知各生产用电单位在此段时间内严禁开启任何设备。

中厚板卷厂4700mm项目35kV配电房送电方案南京钢铁股份有限公司中厚板卷厂2013年5月9日目录1送电准备 (3)1.1送电申请 (3)1.2验收申请 (3)1.3调度协议 (3)1.4编号命名 (3)1.5送电机构...................................... 错误!未定义书签。

2送电步骤 (4)2.1送电时间 (4)2.2送电范围 (4)2.3现场要求 (4)2.4操作要求 (5)2.5安全要求 (5)2.6送电条件 (6)2.7送电步骤 (6)3运行管理 (11)3.1岗位配置...................................... 错误!未定义书签。

3.2管理制度..................................... 错误!未定义书签。

23.3运行检修..................................... 错误!未定义书签。

24 送电示意图 .................................... 错误!未定义书签。

为了保证4700mm项目35kV配电房送电顺利进行，明确此次送电工作的任务和各方职责，规范送电程序，使送电工作有组织、有计划、有秩序地进行，确保送电工作安全、可靠、顺利完成，特制定本方案。

1送电准备1.1送电申请1.1.14700mm项目35kV配电房送电前必须向能源中心办理《能源介质增改接申请单》，并在得到能源中心同意送电的批复后方可送电，提交《能源介质增改接申请单》是送电的前提条件。

1.2验收申请1.2.1 4700mm项目35kV配电房安装工作结束后，由监理组织安装单位、中厚板卷厂、南钢能源中心参加对变电所进行整体验收，并出具验收报告。

1.2.2 送电前由中厚板卷厂再次组织监理单位、安装调试单位、能源中心参加对变电所进行整体验收，确认具备送电条件。

1.3调度协议1.3.1中厚板卷厂应与能源中心重新签订的《高压双电源客户电力调度管理协议》。
