• V-D算法的缺陷限制了它的应用，TCP/IP设计者们不得不 提出新的算法取而代之。
7.2.2链路-状态算法（L-S算法）
与V-D算法相比较的一组算法叫作“链路-状态” （Link-Status）算法，又叫最短路径优先或SPF （Shortest Path First）算法，简称L-S算法。
• 1. 算法的基本思想
动态路由选择策略
• 工作过程可分为以下几步：其一，测量并感知网络状态， 主要包括拓扑结构、流量及延迟；其二，向有关进程或节 点报告测量结果；其三，根据测量结果更新路由表；最后， 根据新路由表重选合适路由转发数据分组。
• 这种策略可以从时间上考虑当时的情况来调整路由。例如， 在网络拓扑发生变化时，或在网络某个节点或链路发生故 障时，也可以每隔一段固定的时间等。
动态路由选择策略
• 静态路由选择策略的特点是只考虑网络的 静态拓扑结构，而实际网络的拓扑结构随 时都可能发生变化，各节点的通信量也随 时在变化。因此静态路由选择策略不能很 好地满足实际网络的需求。
• 要求节点的路由选择能够依靠网络当前的 状态信息（如网络拓扑结构、通信量等） 来决定，这种策略，就称为动态路由选择 策略。
3. V-D算法特点
1) V-D算法的路径刷新发生在相邻网关之间，所以V-D报文 不一定以广播方式发送出去，一种比较优化的方法是网关 直接向相邻网关发送V-D报文，不必采用广播方式。
2) V-D算法的优点是易于实现，
3) V-D算法不适应路径剧烈变化的或大型的Internet环境，因 为某网关的路径变化像波动一样从相邻网关传播出去，其 过程是非常缓慢的。因此V-D算法路径刷新过程中，可能 出现路径不一致问题。V-D算法的另一缺陷是它需要大量 的信息交换：一方面，V-D报文就每一可能的信宿网络都 包含一条表目，报文大小相当于一个路由表（其表目数与 Internet网络数成正比），而且其中的许多表目都是与当 前路径刷新无关的；另一方面，V-D算法要求所有网关都 参与信息交换，要交换的信息量极大。

思科 cisco ip_route

思科 cisco ip_route

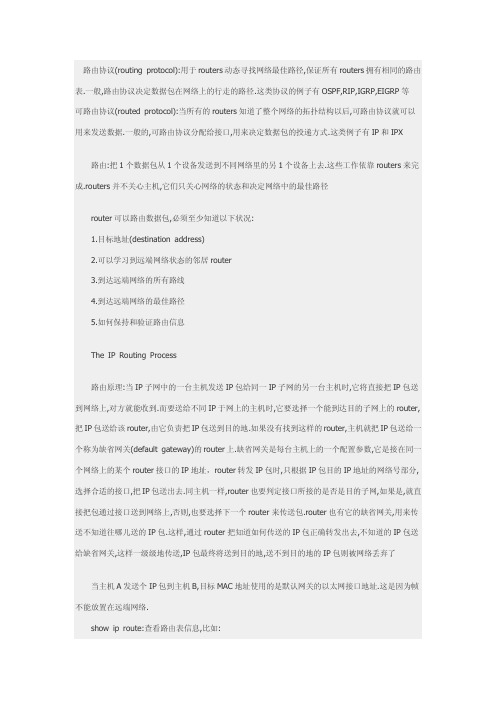

路由协议(routing protocol):用于routers动态寻找网络最佳路径,保证所有routers拥有相同的路由表.一般,路由协议决定数据包在网络上的行走的路径.这类协议的例子有OSPF,RIP,IGRP,EIGRP等可路由协议(routed protocol):当所有的routers知道了整个网络的拓扑结构以后,可路由协议就可以用来发送数据.一般的,可路由协议分配给接口,用来决定数据包的投递方式.这类例子有IP和IPX 路由:把1个数据包从1个设备发送到不同网络里的另1个设备上去.这些工作依靠routers来完成.routers并不关心主机,它们只关心网络的状态和决定网络中的最佳路径router可以路由数据包,必须至少知道以下状况:1.目标地址(destination address)2.可以学习到远端网络状态的邻居router3.到达远端网络的所有路线4.到达远端网络的最佳路径5.如何保持和验证路由信息The IP Routing Process路由原理:当IP子网中的一台主机发送IP包给同一IP子网的另一台主机时,它将直接把IP包送到网络上,对方就能收到.而要送给不同IP于网上的主机时,它要选择一个能到达目的子网上的router,把IP包送给该router,由它负责把IP包送到目的地.如果没有找到这样的router,主机就把IP包送给一个称为缺省网关(default gateway)的router上.缺省网关是每台主机上的一个配置参数,它是接在同一个网络上的某个router接口的IP地址，router转发IP包时,只根据IP包目的IP地址的网络号部分,选择合适的接口,把IP包送出去.同主机一样,router也要判定接口所接的是否是目的子网,如果是,就直接把包通过接口送到网络上,否则,也要选择下一个router来传送包.router也有它的缺省网关,用来传送不知道往哪儿送的IP包.这样,通过router把知道如何传送的IP包正确转发出去,不知道的IP包送给缺省网关,这样一级级地传送,IP包最终将送到目的地,送不到目的地的IP包则被网络丢弃了当主机A发送个IP包到主机B,目标MAC地址使用的是默认网关的以太网接口地址.这是因为帧不能放置在远端网络.show ip route:查看路由表信息,比如:Router#sh ip route(略)Gateway of last resort is not setC 192.168.10.0/24 is directly connected, FastEthernet0/0C 192.168.20.0/24 is directly connected, Serial 0/0Router#C代表的是:直接相连Configuring IP Routing in Our Network当1个router收到1个目标网络号没有在路由表中列出的包的时候,它并不发送广播寻找目标网络,而是直接丢弃它几种不同类型的路由:1.静态路由(static routing)2.默认路由(default routing)3.动态路由(dynamic routing)Static Routing静态路由:手动填加路由线路到路由表中,优点是:1.没有额外的router的CPU负担2.节约带宽3.增加安全性缺点是:1.网络管理员必须了解网络的整个拓扑结构2.如果网络拓扑发生变化,管理员要在所有的routers上手动修改路由表3.不适合在大型网络中静态路由的配置命令:ip route [dest-network] [mask] [next-hop address或exit interface][administrative distance] [permanent]ip route:创建静态路由dest-network:决定放入路由表的路由表mask:掩码next-hop address:下1跳的router地址exit interface:如果你愿意的话可以拿这个来替换next-hop address,但是这个是用于点对点(poi nt-to-point)连接上,比如广域网(WAN)连接,这个命令不会工作在LAN上administrative distance:默认情况下,静态路由的管理距离是1,如果你用exit interface代替next -hop address,那么管理距离是0permanent:如果接口被shutdown了或者router不能和下1跳router通信,这条路由线路将自动从路由表中被删除.使用这个参数保证即使出现上述情况,这条路线仍然保持在路由表中静态路由的具体配置:Router Network Address Interface AddressRouterA 192.168.10.0 fa0/0 192.168.10.1192.168.20.0 s0/0 192.168.20.1RouterB 192.168.20.0 s0/0 192.168.20.2192.168.40.0 s0/1 192.168.40.1192.168.30.0 fa0/1 192.168.30.1RouterC 192.168.40.0 s0/0 192.168.40.2192.168.50.0 fa0/0 192.168.50.1准备工作:先配置RouterA,B和C的基本信息,注意RouterB作为DCE提供时钟频率:RouterA(config)#int fa0/0RouterA(config-if)#ip address 192.168.10.1 255.255.255.0RouterA(config-if)#no shutRouterA(config-if)#int s 0/0RouterA(config-if)#ip address 192.168.20.1 255.255.255.0RouterA(config-if)#no shutRouterA(config-if)#^ZRouterA#copy run startRouterB(config)#int fa0/0RouterB(config-if)#ip address 192.168.30.1 255.255.255.0RouterB(config-if)#no shutRouterB(config-if)#int s 0/0RouterB(config-if)#ip address 192.168.20.2 255.255.255.0RouterB(config-if)#clock rate 64000RouterB(config-if)#no shutRouterB(config-if)#ip address 192.168.40.1 255.255.255.0RouterB(config-if)#clock rate 64000RouterB(config-if)#no shutRouterB(config-if)#^ZRouterB#copy run startRouterC(config)#int fa0/0RouterC(config-if)#ip address 192.168.50.1 255.255.255.0RouterC(config-if)#no shutRouterC(config-if)#int s 0/0RouterC(config-if)#ip address 192.168.40.2 255.255.255.0RouterC(config-if)#no shutRouterC(config-if)#^ZRouterC#copy run start配置RouterA静态路由:RouterA了解自己的网络192.168.10.0和192.168.20.0(直接相连),所以RouterA的路由表必须加入192.168.30.0和192.168.40.0, 192.168.50.0的信息,注意下1跳接口,如下: RouterA(config)#ip route 192.168.30.0 255.255.255.0 192.168.20.2RouterA(config)#ip route 192.168.40.0 255.255.255.0 192.168.20.2RouterA(config)#ip route 192.168.50.0 255.255.255.0 192.168.20.2验证路由信息:RouterA#sh ip route(略)S 192.168.50.0 [1/0] via 192.168.20.2(略)S代表静态路由,[1/0]分别为管理距离和度配置RouterB静态路由:RouterB所必须学习到的网络应该是192.168.10.0和192.168.50.0,注意它们的下1跳接口地址,配置如下:RouterB(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1RouterB(config)#ip route 192.168.50.0 255.255.255.0 192.168.40.2配置RouterC静态路由:RouterC所必须学习到的网络应该是192.168.10.0,192.168.20.0和192.168.30.0,注意它们的下1跳接口地址,配置如下:RouterC(config)#ip route 192.168.10.0 255.255.255.0 192.168.40.1RouterC(config)#ip route 192.168.20.0 255.255.255.0 192.168.40.1RouterC(config)#ip route 192.168.30.0 255.255.255.0 192.168.40.1Verifying Your Configuration根据上面的拓扑结构,我们来验证下是否能够端到端的ping通:RouterC#ping 192.168.10.1(略)Sending 5, 100-byte ICMP Echos to 192.168.10.1, timeout is 2 seconds:!!!!!(略)RouterA#ping 192.168.50.1(略)Sending 5, 100-byte ICMP Echos to 192.168.50.1, timeout is 2 seconds:!!!!!(略)2端都能ping通,说明没问题Default Routing默认路由:一般使用在stub网络中,stub网络是只有1条出口路径的网络.使用默认路由来发送那些目标网络没有包含在路由表中的数据包.根据上面的拓扑图,你就不能把默认路由定义在RouterB上,因为RouterB拥有不止1个出口路径接口.其实你可以把默认路由理解成带通配符(wildcard)的静态路由配置默认路由:首先要去掉之前配置的静态路由RouterC(config)#no ip route 192.168.10.0 255.255.255.255 192.168.40.1RouterC(config)#no ip route 192.168.20.0 255.255.255.255 192.168.40.1RouterC(config)#no ip route 192.168.30.0 255.255.255.255 192.168.40.1接下来配置默认路由:RouterC(config)#ip route 0.0.0.0 0.0.0.0 192.168.40.1额外的命令,使各个接口打破分类IP规则,12.x的IOS默认包含这条命令,如下:RouterC(config)#ip classless再验证下:RouterC(config)#^ZRouterC#sh ip route(略)S* 0.0.0.0/0 [1/0] via 192.168.40.1S*代表默认路由Dynamic Routing动态路由协议,有很多优点,灵活等等,但是缺点也有,比如占用了额外的带宽,CPU负荷高组网利用到的2种路由协议:内部网关协议(Interior Gateway Protocols,IGPs)和外部网关协议(E xterior Gateway Protocols,EGPs)自治系统(Autonomous System,AS):同1个管理域的网络集合,意味着在这里面的所有routers共享相同的路由表信息IGPs:在相同的AS内交换路由信息EGPs:AS间的通信Routing Protocol BasicsAdministrative Distances管理距离(AD): 0到255之间的1个数,它表示一条路由选择信息源的可信性值.该值越小,可信性级别越高.0为最信任,255为最不信任即没有从这条线路将没有任何流量通过.假如1个router收到远端的2条路由更新,router将检查AD,AD值低的将被选为新路线存放于路由表中.假如它们拥有相同的AD,将比较它们的度(metric).度低的将作为新线路.假如它们的AD和度都一样,那么将在2条线路做均衡负载.一些常用路由协议默认的AD:1.直接相连:02.静态路由:13.EIGRP:904.IGRP:1005.OSPF:1106.RIP:120记住,如果你在条线路上配置了静态路由,又配置了RIP,默认情况下,router只会使用静态路由,因为它的AD为1小于RIP的ADRouting Protocols3种路由协议:1.距离向量(distance vector)2.链路状态(link state)3.混合型(hybrid)距离向量:用于根据距离(distance)来判断最佳路径,当1个数据包每经过1个router时,被称之为经过1跳.经过跳数最少的则作为最佳路径.这类协议的例子有RIP和IGRP,它们将整个路由表向与它们直接相连的相邻routers链路状态:也叫最短路径优先(shortest-path-first)协议.每个router创建3张单独的表,1张用来跟踪与它直接相连的相邻router;1张用来决定网络的整个拓扑结构;另外1张作为路由表.所以这种协议对网络的了解程度要比距离向量高.这类协议例子有OSPF混合型:综合了前2者的特征,这类协议的例子有EIGRPDistance-Vector Routing Protocols距离向量路由算法将完整的路由表传给相邻router,然后这个router再把收到的表的选项加上自己的表来完成整个路由表,这个叫做routing by rumor,因为这个router是从相邻router接受更新而非自己去发现网络的变化。

bc12协议

bc12协议

BC12协议1. 引言BC12协议是一种用于数据传输和通信的协议，旨在提供高效、可靠和安全的数据交换方式。

本文档将详细介绍BC12协议的设计原理、功能特点以及使用方法。

2. 设计原理BC12协议的设计基于数据包交换的原理，采用分层结构来实现数据的传输和通信。

具体而言，BC12协议包括物理层、数据链路层、网络层和传输层四个关键组成部分。

2.1 物理层物理层是BC12协议的最底层，负责传输比特流。

它定义了数据传输的电气、机械和功能特性，以确保数据能够在传输介质上可靠地传输。

2.2 数据链路层数据链路层建立在物理层之上，负责将比特流划分为较小的数据帧，并通过差错检测和纠正机制来确保数据的可靠传输。

此外，数据链路层还负责对帧进行流量控制和传输错误恢复。

2.3 网络层网络层负责将数据帧从源节点传输到目标节点。

它使用路由算法来确定最佳路径，并将数据分组为数据包进行传输。

网络层还负责地址管理和拥塞控制，以确保数据能够按时到达目标节点。

2.4 传输层传输层建立在网络层之上，提供端到端的数据传输服务。

它使用传输协议来确保数据的可靠性和完整性。

传输层还负责流量控制和拥塞控制，以提高数据传输的效率。

3. 功能特点BC12协议具有以下几个功能特点，使其在数据传输和通信方面具有较高的性能和可靠性。

3.1 高效性BC12协议采用分层结构设计，每一层都有明确的功能和责任，使得数据传输和通信更加高效。

同时，BC12协议还采用了压缩算法和数据压缩技术，以减小数据包的大小，提高数据传输的效率。

3.2 可靠性BC12协议通过差错检测和纠正机制，保证数据在传输过程中不会受到损坏或丢失。

此外，BC12协议还支持数据重传和冗余传输，以确保数据的可靠传输。

3.3 安全性BC12协议采用加密算法和身份验证机制，确保数据的安全性。

它使用对称密钥和非对称密钥加密技术，对数据进行加密和解密。

同时，BC12协议还支持数据签名和数字证书，以验证数据的完整性和真实性。

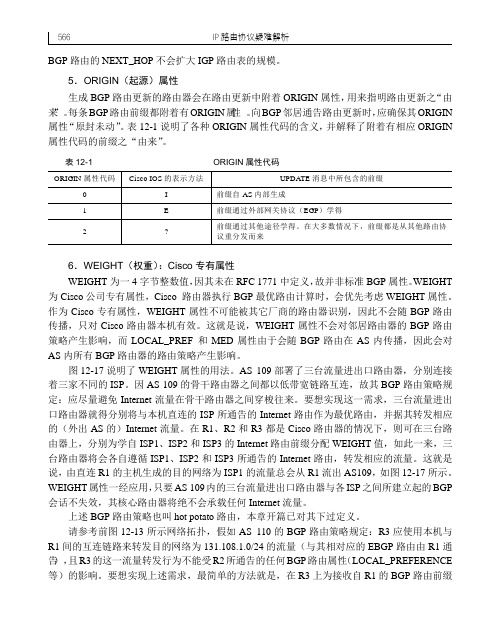

6．WEIGHT（权重）：Cisco专有属性_IP路由协议疑难解析_[共2页]
