中考物理总复习第12讲电流和电路电压电阻测试2

2024年中考物理知识梳理及训练—电流电压电阻（含解析）一、电流1.电流的强弱（1）电流I：表示电流强弱的物理量。

（2）电流的单位①在国际单位制（SI）中：安培，简称安，符号A。

②常用单位有毫安（mA）、微安（μA）。

③单位换算：1安=1000毫安1毫安=1000微安2.常见的电流计算器电源的电流约100μA半导体收音机电流约50mA手电筒中的电流约200mA家庭节能灯电流约100mA家用电冰箱电流约1A家用空调电流约5A雷电电流约2×105A3.电流的测量（1）电流表：测量电流大小的仪表，符号：（2）电流表的主要结构：刻度盘、指针、接线柱（3个）、调零螺母等。

（3）电流表的量程与分度值实验用电流表有三个接线柱、两个量程：（1）接“-”和“0.6”接线柱时，量程为0～0.6A，分度值为0.02A；（3）接“-”和“3”时，量程为0～3A，分度值为0.1A。

4.电流表的使用（1）要三“看清”：看清量程、分度值；指针是否指在零刻度线上；正负接线柱；（2）必须将电流表和被测的用电器串联（电流表相当于一根导线）；（3）必须让电流从红色（或标识“+”号）接线柱流进，再从黑色（或标识“-”号）接线柱流出。

若接反了，指针会反向偏转，损坏表；（4）必须正确选择电流表的量程（如不知道量程，应该选较大的量程，并进行试触）；（5）不允许把电流表直接连到电源的两极！否则，电流表将被损坏。

试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准确），说明选的量程偏大，需换小量程；若超出量程说明选的量程偏小（电流表会烧坏），则需换大量程。

5.电流表的读数（1）明确所选量程；（2）明确分度值（每一小格表示的电流值）；（3）由指针位置读出示数，先大格后小格。

二、串、并联电路中电流的规律1.串联电路的电流规律（1）规律：串联电路中，各处的电流相等。

（2）表达式：I＝I1＝I2＝I3＝……＝I n2.并联电路电流的规律（1）规律：并联电路中，干路电流等于各支路电流之和。

专题09 电路、电流、电压和电阻（测试）满分100分时间60分钟一、选择题（本大题共12小题，每小题3分，共36分。

每小题只有一个选项正确）1. 下列关于物理量的估测，符合实际的是（）A．家庭电路的电压为380VB．一节干电池的电压为2VC．智能手机电池电压约为3.7VD．家用空调正常工作的电流约为1A【答案】C【详解】A．家庭电路的电压为220V，故A不符合题意；B．一节干电池的电压为1.5V，故B不符合题意；C．智能手机电池电压较小，约为3.7V，故C符合题意；D．家用空调正常工作的电流约为5A，故D不符合题意。

故选C。

2. 原子结构如图1，经摩擦带负电的气球靠近水流情景如图2，则（）A．c是电子B．水流必带正电C．气球和水流相互排斥D．摩擦时气球得到了粒子a【答案】D【详解】A．由原子结构图可知，a是电子，b是中子，c是质子，故A错误；B．水流被带负电的气球吸引，由于带电体有吸引轻小物体的作用，水流不一定带正电，故B错误；C．由图可知，水流偏向气球，说明气球和水流相互吸引，故C错误；D．气球带负电，说明在摩擦过程中得到了电子，即粒子a，故D正确。

故选D。

3. 杭州亚运会开幕式上应用了全球最大规模的LED透明网幕屏，实现了现场的观众能够看见数字人奔跑以及点燃火炬的画面。

LED透明网幕屏主要利用发光二极管工作。

发光二极管的主要材料是（）A．导体B．绝缘体C．超导体D．半导体【答案】D【详解】发光二极管具有单向导电性，其主要材料是半导体，，故ABC不符合题意，D符合题意。

故选D。

4. 小亮家网购了一款人体感应灯，这种灯只有在光线暗（光敏开关闭合）且有人靠近（人体感应开关闭合）时才会自动发光，在人离开时会自动熄灭。

下列电路中符合要求的是（）A B C D【答案】B【详解】根据题意知道，要求灯只有在光线暗、有人体靠近时才会自动发光，在人离开时自动关闭，说明光敏开关和人体感应器同时控制灯泡，即光敏开关和人体感应器、灯泡三者串联，故B符合题意，ACD不符合题意。

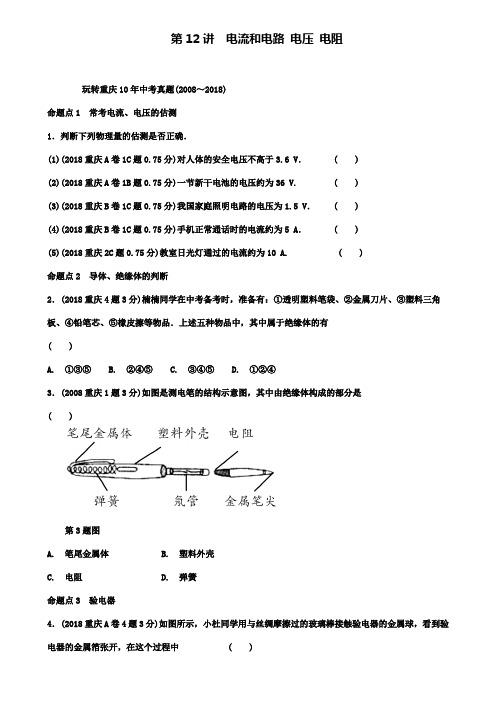

第12讲电流和电路电压电阻玩转重庆10年中考真题(2008～2018)命题点1 常考电流、电压的估测1．判断下列物理量的估测是否正确．(1)(2018重庆A卷1C题0.75分)对人体的安全电压不高于3.6 V． ( )(2)(2018重庆A卷1B题0.75分)一节新干电池的电压约为36 V. ( )(3)(2018重庆B卷1C题0.75分)我国家庭照明电路的电压为1.5 V． ( )(4)(2018重庆B卷1C题0.75分)手机正常通话时的电流约为5 A． ( )(5)(2018重庆2C题0.75分)教室日光灯通过的电流约为10 A. ( )命题点2 导体、绝缘体的判断2．(2018重庆4题3分)楠楠同学在中考备考时，准备有：①透明塑料笔袋、②金属刀片、③塑料三角板、④铅笔芯、⑤橡皮擦等物品．上述五种物品中，其中属于绝缘体的有( )A. ①③⑤B. ②④⑤C. ③④⑤D. ①②④3．(2008重庆1题3分)如图是测电笔的结构示意图，其中由绝缘体构成的部分是( )第3题图A. 笔尾金属体B. 塑料外壳C. 电阻D. 弹簧命题点3 验电器4．(2018重庆A卷4题3分)如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中 ( )第4题图A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相互排斥命题点4 电学基础知识综合题5．(2018重庆B卷5题3分)下列电学基础知识说法正确的是 ( )A. 同种电荷相互吸引，异种电荷相互排斥B. 只要电子在运动，电路中就一定有电流C. 电源的作用就是给电路两端提供电压D. 电阻的大小只与导体的材料和长度有关6．(2018重庆B卷4题3分)关于电现象，下列说法正确的是 ( )A. 电流做功越多，电功率越大B. 家用电器的金属外壳要接地C. 同种电荷相互吸引，异种电荷相互排斥D. 导体中没有电流通过时，导体就没有电阻命题点5 影响电阻大小的因素7．(2018重庆A卷4题3分)一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是 ( )A. 减小导线两端的电压B. 增大导线中的电流C. 将导线对折后连入电路D. 将导线拉长后连入电路命题点6 电路连接方式和状态判断8．(2018重庆5题3分)在如图所示的电路中，闭合开关后两盏灯都可能发光的是( )第8题图A. 只闭合开关S1B. 只闭合开关S2C. 只闭合开关S1、S2D. 开关S1、S2、S3都闭合9．(2018重庆A卷6题3分)在如图所示的电路中，当开关S闭合后 ( )第9题图A. 若A表是电流表，B表是电压表，则电阻R1、R2并联B. 若A表是电流表，B表是电压表，则电阻R1、R2串联C. 若A表是电压表，B表是电流表，则电阻R1、R2并联D. 若A表是电压表，B表是电流表，则电阻R1、R2串联命题点7 实物图的连接10. (2018重庆A卷16题(1)1分)小张同学在做“测量小灯泡电阻”的实验中，所用器材如下，两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10 Ω 1 A”、R2“20 Ω 2 A”，开关、导线若干．请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整(要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉)．第10题图命题点8 电路设计11．(2018重庆A卷6题3分)为治理雾霾天气，环保部门加强了对PM 2.5的监测．如图所示是某兴趣小组设计的监测PM 2.5的四个电路图，其中R是气敏电阻，阻值随PM 2.5浓度增大而减小，R0是保护电阻．现要求PM 2.5浓度越大，电表的示数就越大，则符合要求的电路图是( )12．(2018重庆B卷6题3分)某型号家用全自动豆浆机，可以把它简化为电动机和加热管R两部分．在图中能实现这两部分各自独立工作的电路图是( )13．(2018重庆A卷6题3分)现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是( )14．(2018重庆A卷7题3分)飞机黑匣子的电路等效为两部分．一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作，另一部分为信息存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年．如图所示等效电路正确的是( )考向拓展1．某商场安装的新型火灾报警器，当发生火灾，安装在电路中的感应器会使得开关S1闭合，报警器响(符号同电铃)且窗户自动打开(窗户制动机符号为)，或人手动闭合开关S2，报警器响且窗户自动打开，为室内人提供第二个安全通道．符合上述要求的电路图是( )命题点9 电路故障分析命题点10 电流表和电压表的读数15．(2018重庆16题(3)1分)如图所示电流表指针所指的示数为________A.第15题图16．(2018重庆16题(2)1分)如图所示电压表的示数为________V.第16题图答案1．(1)×(2) ×(3) ×(4) ×(5) ×2. A 【解析】一般情况下，金属、人体、食盐水、铅笔芯等都是导体，橡胶、玻璃、塑料等都是绝缘体．故选A.3. B4. D 【解析】与丝绸摩擦过的玻璃棒带正电，摩擦起电的实质是电荷转移，不是产生了电荷，C错误；当玻璃棒接触验电器的金属球时，它会从验电器夺取电子使验电器失去电子而带正电荷，故玻璃棒和验电器都带正电荷，A、B错误；验电器的两金属箔都带正电荷，金属箔张开是因为同种电荷相互排斥，D 正确．故选D.5. C 【解析】同种电荷相互排斥，异种电荷相互吸引，A错误；电荷的定向移动才能形成电流，B错误；电源是提供电压的装置，C正确；电阻的大小不仅与导体的材料、长度有关，还与导体的横截面积和温度有关，D错误．故选C.6. B 【解析】电功率是表示电流做功快慢的物理量，电功率的大小与电流做功多少、做功所用时间两个量有关，A错误；家用电器的金属外壳接地是为了更安全，B正确；电荷之间，同种电荷相互排斥，异种电荷相互吸引，C错误；电阻是导体对电流的阻碍作用，是由导体自身的性质决定的，与电流的有无无关，D错误．故选B.7. C 【解析】导体的电阻与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过它的电流无关，故A、B错误；将导线对折后接入电路，长度变短、横截面积变大，导体的电阻变小，故C符合题意；将这根导线拉长，长度变长、横截面积变小，电阻变大，故D不符合题意．故选C.8. B 【解析】只闭合S1，电路中只有L2可能发光，A错误；只闭合S2，灯L1与L2串联且电路接通，所以两灯都可能发光，B正确；同时闭合S1、S2时，灯L1会被短路，不可能发光，C错误；同时闭合三个开关时，整个电路造成短路，两灯都不可能发光，D错误．故选B.9. A 【解析】当闭合开关S后，若A表是电流表，B表是电压表，将电压表看成开路，去掉电压表，电流从电源的正极出发分成两条路径后回到电源的负极，一条电流的路径是：电源正极→R2→开关S→电源负极；另一条电流的路径是：电源正极→A表→R1→开关S→电源负极，故R1和R2是并联，故A正确，B 错误；当闭合开关S后，若A表是电压表，B表是电流表，R1被短路，电流不经过R1，电路中只有一个电阻R2，就不会出现R1和R2串联或并联的情况，故C、D错误．故选A.10. 如答图所示第10题答图【解析】根据题目要求滑动变阻器滑片P右移灯泡变亮，即：滑动变阻器滑片P右移时电路中的电流变大，滑动变阻器接入电路的阻值变小，则滑动变阻器接入电路的是右段，故应将滑动变阻器的右下方接线柱与电源的“－”接线柱连接，如答图所示．11. B 【解析】由图A可知：R与R0串联，电压表测R两端的电压，当PM 2.5浓度变大时，R的电阻变小，根据串联“分压”可知：此时R两端的电压变小，即电压表的示数变小，A不符合题意；由图B可知：R与R0串联，电压表测R0两端的电压，当PM 2.5浓度变大时，R的电阻变小，根据串联“分压”可知：此时R两端的电压变小，R0两端的电压变大，即电压表的示数变大，B符合题意；由图C可知：R与R0串联，电压表测R与R0两端的总电压(即电源电压)，不管PM 2.5浓度如何变化，R的电阻如何变化，电源电压都保持不变，即电压表的示数都不变，C不符合题意；由图D可知：R被电流表短路，电路为仅有R0的简单电路，电流表测通过R0的电流，不管PM 2.5浓度如何变化，R的电阻如何变化，电流表的示数都不变，D不符合题意．故选B.12. B 【解析】两部分能各自独立工作，即需要并联，而且电动机和加热管分别由一个开关控制．故选B.13. B 【解析】从生活常识正向分析在实际生活中，红灯亮时，绿灯熄灭；绿灯亮时，红灯熄灭；即两灯相互不影响，故为并联电路；两开关分别控制各支路的通断．故选B.14. D 【解析】由题意可知R1与R2的工作互不影响，A选项中，当开关S1、S2都闭合时，R1被短路，不符合题意；B选项中，当开关S1、S2都闭合时，R2被短路，不符合题意；C选项中，当开关S2闭合、S1断开时，电路开路，R1与R2都不工作，不符合题意；D选项中，开关S1、S2分别控制R1、R2，当开关S1闭合、S2断开时，只有R1工作，当开关S2闭合、S1断开时，只有R2工作，符合题意．故选D.15. 2.5 16. 7.5【考向拓展】1. A 【解析】由题意可知，传感器会使开关S1闭合，报警器响，且窗户自动打开，可知S1和电铃、电动机是一个串联电路；同时也可手动闭合开关S2，报警器响且窗户自动打开，由此可得S2与S1并联；符合此要求的只有电路A，故选A.2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向（选填“左”或者“右”）移动至电压表示数为V；（5）小明在实验中所选用的滑动变阻器应该是（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：（写出一个即可）。

2.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。

其中电源电压恒为4.5V，滑动变阻器R0最大阻值为80Ω，定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。

（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整（要求滑片P右移时接入阻值变大）；（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源电压。

故障原因是定值电阻R ；（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数，断开开关；将5Ω电阻换成10Ω，闭合开关，将滑片P向（选填“A”或“B”）端适当移动，使电压表示数为2V，记录此时电流表的示数；（4）更换其余电阻继续实验，根据4组数据作出I=1/R图像如图丙所示；分析I=1/R图像可得出：在电压一定时，电流与电阻成；（5）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。
