天津市2015年初中毕业生学业考试物理试题

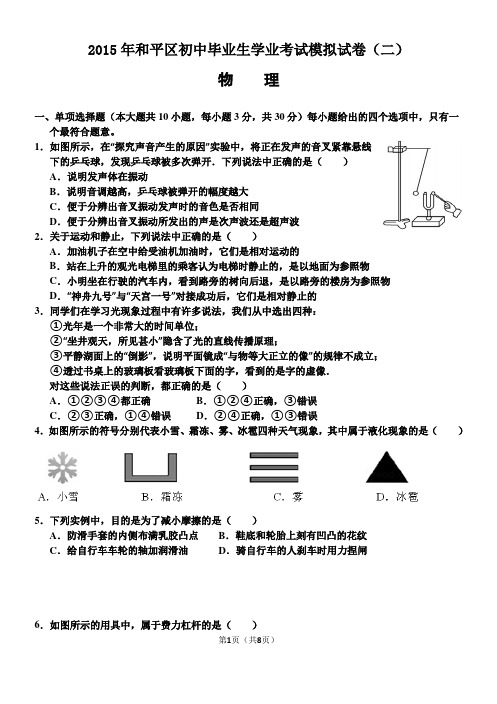

2015年和平区初中毕业生学业考试模拟试卷（二）物理一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意。

1．如图所示，在“探究声音产生的原因”实验中，将正在发声的音叉紧靠悬线下的乒乓球，发现乒乓球被多次弹开．下列说法中正确的是（）A．说明发声体在振动B．说明音调越高，乒乓球被弹开的幅度越大C．便于分辨出音叉振动发声时的音色是否相同D．便于分辨出音叉振动所发出的声是次声波还是超声波2．关于运动和静止，下列说法中正确的是（）A．加油机子在空中给受油机加油时，它们是相对运动的B．站在上升的观光电梯里的乘客认为电梯时静止的，是以地面为参照物C．小明坐在行驶的汽车内，看到路旁的树向后退，是以路旁的楼房为参照物D．“神舟九号”与“天宫一号”对接成功后，它们是相对静止的3．同学们在学习光现象过程中有许多说法，我们从中选出四种：①光年是一个非常大的时间单位；②“坐井观天，所见甚小”隐含了光的直线传播原理；③平静湖面上的“倒影”，说明平面镜成“与物等大正立的像”的规律不成立；④透过书桌上的玻璃板看玻璃板下面的字，看到的是字的虚像．对这些说法正误的判断，都正确的是（）A．①②③④都正确B．①②④正确，③错误C．②③正确，①④错误D．②④正确，①③错误4．如图所示的符号分别代表小雪、霜冻、雾、冰雹四种天气现象，其中属于液化现象的是（）5．下列实例中，目的是为了减小摩擦的是（）A．防滑手套的内侧布满乳胶凸点B．鞋底和轮胎上刻有凹凸的花纹C．给自行车车轮的轴加润滑油D．骑自行车的人刹车时用力捏闸6．如图所示的用具中，属于费力杠杆的是（）7．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开．下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（）9．图中装置中，与电动机工作原理相同的是（）10．在测量大气压的实验中，为消除活塞与针筒间的摩擦力对实验的影响，某同学采用了图示装置，将注射器筒固定在水平桌面上，把活塞推至注射器筒底端，用橡皮帽封住注射器的小孔，活塞通过水平细线与烧杯相连，向烧杯中缓慢加水，当活塞刚开始向左滑动时，测得杯中水的质量为880g；然后向外缓慢抽水，当活塞刚开始向右滑动时，测得杯中水的质量为460g，烧杯质量为100g，活塞面积为7×10﹣5m2，g=10N/kg轮轴间的摩擦和细线重不计，则所测大气压的值应为（）A．1.26×105Pa B．1.10×105Pa C．1.01×105Pa D．0.96×105Pa二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分．11．下图中不符合家庭用电安全要求的是（）12．在A、B、C三个相同的烧杯内装有深度相同的液体，三种液体的密度关系是ρ1=ρ2＞ρ3．将甲、乙、丙三个重力分别为G甲、G乙、G丙的实心小球分别在A、B、C的液体中，其中甲球在A中沉入液体底部，乙球在B中恰好悬浮，丙球在C中漂浮在液面上．三个球的密度分别为ρ甲、ρ乙、ρ丙，体积关系是V甲＞V乙=V丙，三个球所受浮力分别为F1、F2、F3．三个烧杯里的液体对杯底的压强分别为p1、p2、p3．则以下判断的关系中正确的是（）A．ρ甲＞ρ乙=ρ丙B．G甲＞G乙＞G丙C．F1＞F2＞F3D．p1=p2＞p313．图中所示电路中，电源电压保持不变．闭合开关S，将滑动变阻器的滑片P由b端向a端滑动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I．不考虑温度对灯丝电阻的影响，下列判断中不正确的是（）A．电压表V1示数变大，电压表V2示数变大，电流表示数变大B．电压表V1示数变大，电压表V2示数变小，电压表V2与V1的示数之差不变C．定值电阻R1的阻值为D．小灯泡L消耗的电功率增大了△U1•△I二、填空题（共6小题，每小题4分，满分24分）14．小华进行“探究凸透镜成像规律”的实验．如图所示，实验桌上备有带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光具座等器材．（1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图甲所示，凸透镜A的焦距f1=cm；（2）如图乙，蜡烛在35cm刻线处，在光屏上可以得到倒立、放大的像，保持蜡烛位置不变，小华用焦距为f2的凸透镜B替换凸透镜A，将凸透镜B固定在光具座上50cm刻线处．通过移动光屏，在光屏上得到烛焰倒立、缩小的像．由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f1 f2（选填“＞”或“＜”）．15．请分析以下两个有关能量形式的问题．（1）“强弩之末势不能穿鲁缟者也”．强弩之末不能穿透薄薄的丝绸，说明物体的动能大小与它的有关．（2）旋转图中的吸管后，将可乐罐放在桌面上，罐就会运动起来，这是因为罐中的橡皮筋积蓄了能．16．如图所示，甲是探究“动能的大小与什么因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．乙是探究“阻力对运动物体的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动，请回答下列问题：（1）甲、乙两组实验，采用了探究实验中常用的实验方法是．（2）由乙实验可以推理得出，如果运动的小车在水平面上不受力时，它会．17．标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯，灯丝较粗的是灯，当它们并联在家庭电路中时，较亮的是灯．（选填“甲”或“乙”）18．如图所示是家庭电子式电能表的表盘，其示数是KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是W．19．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是W；若电动机内部线圈的电阻为2Ω，则通电5min电流通过电动机内部线圈产生的热量是J．三、解答题（共6小题，满分37分）20．燃气灶烧水时，把质量为2kg、初温为20℃的水加热到100℃，共燃烧了0.02m3天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×107J/m3．求：（1）水吸收的热量；（2）天然气完全燃烧放出的热量；（3）燃气灶烧水时的效率．21．某同学利用图1所示的电路来测量一未知电阻R x．（1）请用笔画线代替导线，将图1中实物图连接完整．（2）闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图2所示，则I=A，R x=Ω．（3）该同学又设计了如图3所示的测量电路，同样可以测量未知电阻R x，其中R0是定值电阻．请在空格内把实验步骤补充完整．①，用电压表测出电源的电压U；②，用电压表测出待测电阻R x两端的电压为U1；③请用测量值U和U1，已知量R0来表达R x=．22．已知斜面倾角为30°，斜面高为2m．小兵同学用绳子沿斜面将重为400N的木箱由斜面底端匀速拉到顶端．拉力大小为300N，绳重不计．求：（1）小兵对木箱做的有用功；（2）斜面的机械效率；（3）斜面对物体施加的摩擦力．23．小明同学想对如图1所示的电路进行深入研究，他进行了如下尝试：（1）首先他分析出：若已知电源电压恒为U，定值电阻R1的阻值为R0，某时刻电路中的电流为I，则滑动变阻器R2两端的电压U2=；滑动变阻器R2的电功率P2=．（2）他按照电路图连接了实验电路，调节滑动变阻器的滑片，相应的记录了电流表、电压表V1和V2的示数，测出R1的电功率P1、滑动变阻器R2的电功率P2、电路的总功率P总，请根据表中数据分别在图2和图3中描点画出图象（3）分析图象由图2可得结论．由图3可得结论．24．实验桌上有以下实验器材：6个形状相同、但质量和表面粗糙程度都不同的长方体（两端有挂钩），弹簧测力计，固定在水平桌面上的长木板．请使用上述器材设计了一个实验验证猜想：“接触面的粗糙程度相同的，滑动摩擦力的大小与接触面受到的压力大小成正比”．要求：（1）写出主要的实验步骤；（2）设计记录数据的表格；（3）若要证明猜想正确，应该如何处理分析实验数据？25．如图所示，一个半径为r的实心球体处于某种液体中，球体最上端距离液面的距离为h0，已知液体的密度为ρ，球体的体积为πr3．若将此球沿图中虚线切成两个半球，求：（1）上半球的横切面受到液体向上的压力；（2）上半球所受的浮力；（3）液体对球体向下的压力．2015年和平区初中毕业生学业考试模拟试卷（二）物理（答案与解析）一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意。

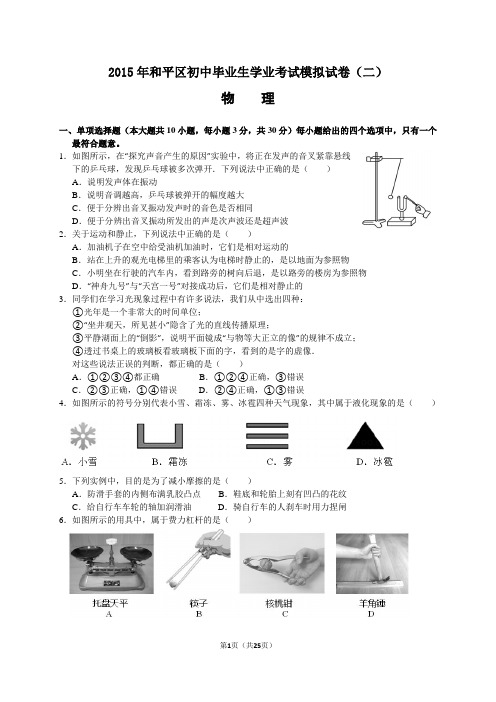

2015年和平区初中毕业生学业考试模拟试卷（二）物理一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意。

1．如图所示，在“探究声音产生的原因”实验中，将正在发声的音叉紧靠悬线下的乒乓球，发现乒乓球被多次弹开．下列说法中正确的是（）A．说明发声体在振动B．说明音调越高，乒乓球被弹开的幅度越大C．便于分辨出音叉振动发声时的音色是否相同D．便于分辨出音叉振动所发出的声是次声波还是超声波2．关于运动和静止，下列说法中正确的是（）A．加油机子在空中给受油机加油时，它们是相对运动的B．站在上升的观光电梯里的乘客认为电梯时静止的，是以地面为参照物C．小明坐在行驶的汽车内，看到路旁的树向后退，是以路旁的楼房为参照物D．“神舟九号”与“天宫一号”对接成功后，它们是相对静止的3．同学们在学习光现象过程中有许多说法，我们从中选出四种：①光年是一个非常大的时间单位；②“坐井观天，所见甚小”隐含了光的直线传播原理；③平静湖面上的“倒影”，说明平面镜成“与物等大正立的像”的规律不成立；④透过书桌上的玻璃板看玻璃板下面的字，看到的是字的虚像．对这些说法正误的判断，都正确的是（）A．①②③④都正确B．①②④正确，③错误C．②③正确，①④错误D．②④正确，①③错误4．如图所示的符号分别代表小雪、霜冻、雾、冰雹四种天气现象，其中属于液化现象的是（）5．下列实例中，目的是为了减小摩擦的是（）A．防滑手套的内侧布满乳胶凸点B．鞋底和轮胎上刻有凹凸的花纹C．给自行车车轮的轴加润滑油D．骑自行车的人刹车时用力捏闸6．如图所示的用具中，属于费力杠杆的是（）7．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开．下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（）9．图中装置中，与电动机工作原理相同的是（）10．在测量大气压的实验中，为消除活塞与针筒间的摩擦力对实验的影响，某同学采用了图示装置，将注射器筒固定在水平桌面上，把活塞推至注射器筒底端，用橡皮帽封住注射器的小孔，活塞通过水平细线与烧杯相连，向烧杯中缓慢加水，当活塞刚开始向左滑动时，测得杯中水的质量为880g；然后向外缓慢抽水，当活塞刚开始向右滑动时，测得杯中水的质量为460g，烧杯质量为100g，活塞面积为7×10﹣5m2，g=10N/kg轮轴间的摩擦和细线重不计，则所测大气压的值应为（）A．1.26×105Pa B．1.10×105Pa C．1.01×105Pa D．0.96×105Pa二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分．11．下图中不符合家庭用电安全要求的是（）12．在A、B、C三个相同的烧杯内装有深度相同的液体，三种液体的密度关系是ρ1=ρ2＞ρ3．将甲、乙、丙三个重力分别为G甲、G乙、G丙的实心小球分别在A、B、C的液体中，其中甲球在A 中沉入液体底部，乙球在B中恰好悬浮，丙球在C中漂浮在液面上．三个球的密度分别为ρ甲、ρ、ρ丙，体积关系是V甲＞V乙=V丙，三个球所受浮力分别为F1、F2、F3．三个烧杯里的液体对杯乙底的压强分别为p1、p2、p3．则以下判断的关系中正确的是（）A．ρ甲＞ρ乙=ρ丙B．G甲＞G乙＞G丙C．F1＞F2＞F3D．p1=p2＞p313．图中所示电路中，电源电压保持不变．闭合开关S，将滑动变阻器的滑片P由b端向a端滑动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I．不考虑温度对灯丝电阻的影响，下列判断中不正确的是（）A．电压表V1示数变大，电压表V2示数变大，电流表示数变大B．电压表V1示数变大，电压表V2示数变小，电压表V2与V1的示数之差不变C．定值电阻R1的阻值为D．小灯泡L消耗的电功率增大了△U1•△I二、填空题（共6小题，每小题4分，满分24分）14．小华进行“探究凸透镜成像规律”的实验．如图所示，实验桌上备有带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光具座等器材．（1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图甲所示，凸透镜A的焦距f1=cm；（2）如图乙，蜡烛在35cm刻线处，在光屏上可以得到倒立、放大的像，保持蜡烛位置不变，小华用焦距为f2的凸透镜B替换凸透镜A，将凸透镜B固定在光具座上50cm刻线处．通过移动光屏，在光屏上得到烛焰倒立、缩小的像．由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f1f2（选填“＞”或“＜”）．15．请分析以下两个有关能量形式的问题．（1）“强弩之末势不能穿鲁缟者也”．强弩之末不能穿透薄薄的丝绸，说明物体的动能大小与它的有关．（2）旋转图中的吸管后，将可乐罐放在桌面上，罐就会运动起来，这是因为罐中的橡皮筋积蓄了能．16．如图所示，甲是探究“动能的大小与什么因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．乙是探究“阻力对运动物体的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动，请回答下列问题：（1）甲、乙两组实验，采用了探究实验中常用的实验方法是．（2）由乙实验可以推理得出，如果运动的小车在水平面上不受力时，它会．17．标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯，灯丝较粗的是灯，当它们并联在家庭电路中时，较亮的是灯．（选填“甲”或“乙”）18．如图所示是家庭电子式电能表的表盘，其示数是KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是W．19．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是W；若电动机内部线圈的电阻为2Ω，则通电5min电流通过电动机内部线圈产生的热量是J．三、解答题（共6小题，满分37分）20．燃气灶烧水时，把质量为2kg、初温为20℃的水加热到100℃，共燃烧了0.02m3天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×107J/m3．求：（1）水吸收的热量；（2）天然气完全燃烧放出的热量；（3）燃气灶烧水时的效率．21．某同学利用图1所示的电路来测量一未知电阻R x．（1）请用笔画线代替导线，将图1中实物图连接完整．（2）闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图2所示，则I=A，R x=Ω．（3）该同学又设计了如图3所示的测量电路，同样可以测量未知电阻R x，其中R0是定值电阻．请在空格内把实验步骤补充完整．①，用电压表测出电源的电压U；②，用电压表测出待测电阻R x两端的电压为U1；③请用测量值U和U1，已知量R0来表达R x=．22．已知斜面倾角为30°，斜面高为2m．小兵同学用绳子沿斜面将重为400N的木箱由斜面底端匀速拉到顶端．拉力大小为300N，绳重不计．求：（1）小兵对木箱做的有用功；（2）斜面的机械效率；（3）斜面对物体施加的摩擦力．23．小明同学想对如图1所示的电路进行深入研究，他进行了如下尝试：（1）首先他分析出：若已知电源电压恒为U，定值电阻R1的阻值为R0，某时刻电路中的电流为I，则滑动变阻器R2两端的电压U2=；滑动变阻器R2的电功率P2=．（2）他按照电路图连接了实验电路，调节滑动变阻器的滑片，相应的记录了电流表、电压表V1和V2的示数，测出R1的电功率P1、滑动变阻器R2的电功率P2、电路的总功率P总，请根据表中数据分别在图2和图3中描点画出图象I/A 1 2 3 4 5 6 7 8 9 10U1/V 1 2 3 4 5 6 7 8 9 10U2/V 9 8 7 6 5 4 3 2 1 0P1/W 1 4 9 16 25 36 49 64 81 100P2/W 9 16 21 24 25 24 21 16 9 0P总/W 10 20 30 40 50 60 70 80 90 100（3）分析图象由图2可得结论．由图3可得结论．24．实验桌上有以下实验器材：6个形状相同、但质量和表面粗糙程度都不同的长方体（两端有挂钩），弹簧测力计，固定在水平桌面上的长木板．请使用上述器材设计了一个实验验证猜想：“接触面的粗糙程度相同的，滑动摩擦力的大小与接触面受到的压力大小成正比”．要求：（1）写出主要的实验步骤；（2）设计记录数据的表格；（3）若要证明猜想正确，应该如何处理分析实验数据？25．如图所示，一个半径为r的实心球体处于某种液体中，球体最上端距离液面的距离为h0，已知液体的密度为ρ，球体的体积为πr3．若将此球沿图中虚线切成两个半球，求：（1）上半球的横切面受到液体向上的压力；（2）上半球所受的浮力；（3）液体对球体向下的压力．。

天津市2015年初中毕业生学业考试物理答案解析第Ⅰ卷一、单项选择题1.【答案】A【解析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。

听声能辨人，是因为不同人发出的声音的音色不同。

声音的特征有：音调、响度、音色；“女高音”“男低音”中的“高”“低”，描述的是她们发出声音的音调不同，故BCD不符合题意。

【考点】音调、响度与音色的区分。

2.【答案】C【解析】内燃机的一个工作循环包括吸气、压缩、做功和排气四个冲程；根据气门的关闭情况和活塞的运行方向判断是哪一个冲程。

观察图可知，汽油机两个气门都关闭，活塞下行，高温高压的燃气推动活塞做功，内能转化为机械能，是做功冲程。

【考点】内燃机的四个冲程。

3.【答案】A【解析】电磁铁的N极和S极通过安培定则进行判断：用右手握住螺线管，四指指向电流的方向，大拇指所指的方向是电磁铁的N极。

A、电流从螺线管的右端进入，从左端流出，根据安培定则判断螺线管的左端是N极，右端是S极。

符合题意。

B、电流从螺线管的右端进入，从左端流出，根据安培定则判断螺线管的左端是S极，右端是N极。

不符合题意。

C、电流从螺线管的左端进入，从右端流出，根据安培定则判断螺线管的左端是N极，右端是S极。

不符合题意。

D、电流从螺线管的右端进入，从左端流出，根据安培定则判断螺线管的左端是N极，右端是S极。

不符合题意。

【考点】通电螺线管的极性和电流方向的判断。

4.【答案】D【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。

滑动变阻器正确接法是上下接线柱各接一个，若要连入电路的电阻变小，则下边的D接线柱要接入电路。

A、图中滑片向右移动时，电阻丝接入部分变长，连入的阻值变大，不合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；D、滑片向右移动时，电阻丝接入部分减小，接入电路中的电阻变小，符合题意。

物理试卷 第1页（共28页） 物理试卷 第2页（共28页）绝密★启用前天津市2015年初中毕业生学业考试物 理本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分,考试时间60分钟。

第Ⅰ卷(选择题 共39分)一、单项选择题(本题共10小题,每小题3分,共30分。

每小题给出的四个选项中,只有一项最符合题意) 1.“女高音”“男低音”中的“高”“低”,描述的是声音的( ) A .音调 B .响度 C .音色 D .速度 2.如图为四冲程汽油机工作过程中的某冲程示意图,该冲程为( )A .吸气冲程B .压缩冲程C .做功冲程D .排气冲程3.对于通电螺线管极性的标注,正确的是( )ABCD4.如图是滑动变阻器的结构和连入电路的示意图,当滑片P 向右滑动时,连入电路的电阻变小的是 ( )ABCD5.夏天,晾在阳光下的湿衣服会变干,此过程中发生的物态变化是 ( ) A .熔化 B .汽化 C .升华 D .液化6.如图为某同学设计的部分家庭电路示意图,其中电器元件连接错误的是 ( )A .空气开关B .二孔插座C .带开关的灯泡D .三孔插座 7.运用杠杆的知识判断,最适合剪断铁片的剪刀是( )ABCD8.如图,平面镜上方有一发光点S ,SO 为入射光线,对于其反射光线OC 的作图过程,正确规范的是 ( )ABCD9.对于家庭厨房用具的下列估测,最接近实际值的是( )A .锅铲的长度约为1.2 mB .餐桌的高度约为1.8 mC .菜刀的质量约为4 kgD .饭碗的容积约为300 mL 10.一物块沿斜面匀速下滑,关于该物块受力的示意图正确的是( )ABCD二、多项选择题(本题共3小题,每小题3分,共9分。

每小题给出的四个选项中,均有多个选项符合题意,全部选对的得3分,选对但不全的得1分,不选或选错的得0分) 11.在探究凸透镜成像规律时,将点燃的蜡烛、凸透镜和光屏放置在光具座上,调整后的位毕业学校_____________ 姓名________________ 考生号________________ ________________ ___________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------物理试卷 第3页（共28页） 物理试卷 第4页（共28页）置如图,此时在光屏上得到烛焰清晰的像。

2015年天津市初中毕业生学业考试物理试题（含答案全解全析）第Ⅰ卷(共39分)一、单项选择题(本大题共10小题,每小题3分,共30分。

每小题给出的四个选项中,只有一项最符合题意)1.“女高音”“男低音”中的“高”“低”,描述的是声音的( )A.音调B.响度C.音色D.速度2.图1为四冲程汽油机工作过程中的某冲程示意图,该冲程为( )图1A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程3.对于通电螺线管极性的标注,图2中正确的是( )图24.图3是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是( )图35.夏天,晾在阳光下的湿衣服会变干,此过程中发生的物态变化是( )A.熔化B.汽化C.升华D.液化6.图4为某同学设计的部分家庭电路示意图,其中电器元件连接错误．．的是( )图4A.空气开关B.二孔插座C.带开关的灯泡D.三孔插座7.运用杠杆的知识判断,图5中最适合剪断铁片的剪刀是( )图58.如图6,平面镜上方有一发光点S,SO为入射光线,图7中对于其反射光线OC的作图过程,正确规范的是( )图6图79.对于家庭厨房用具的下列估测,最接近实际值的是( )A.锅铲的长度约为1.2 mB.餐桌的高度约为1.8 mC.菜刀的质量约为4 kgD.饭碗的容积约为300 mL10.一物块沿斜面匀速下滑,图8中关于该物块受力的示意图正确的是( )图8二、多项选择题(本大题共3小题,每小题3分,共9分。

每小题给出的四个选项中,均有多个选项符合题意,全部选对的得3分,选对但不全的得1分,不选或选错的得0分)11.在探究凸透镜成像规律时,将点燃的蜡烛、凸透镜和光屏放置在光具座上,调整后的位置如图9,此时在光屏上得到烛焰清晰的像。

对于该次实验下列描述正确的是( )图9A.光屏上成倒立、缩小的实像B.光屏上成倒立、放大的实像C.照相机应用了该次实验的成像规律D.投影仪应用了该次实验的成像规律12.图10所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压为3 V且保持不变。

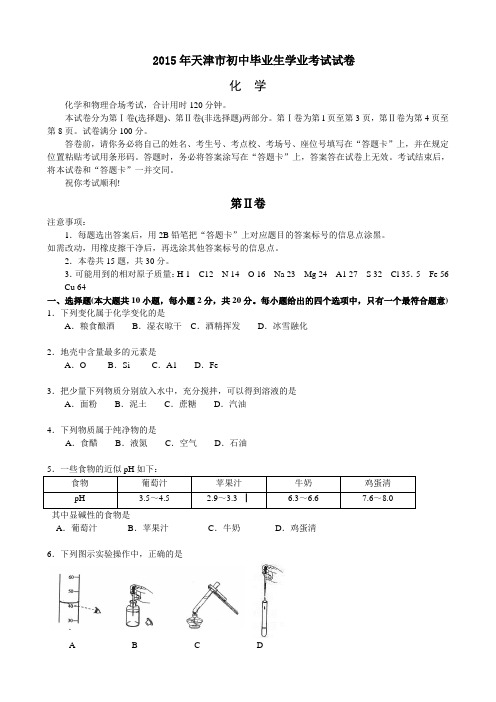

2015年天津市初中毕业生学业考试试卷化学化学和物理合场考试，合计用时120分钟。

本试卷分为第Ⅰ卷(选择题)、第Ⅱ卷(非选择题)两部分。

第Ⅰ卷为第l页至第3页，第Ⅱ卷为第4页至第8页。

试卷满分100分。

答卷前，请你务必将自己的姓名、考生号、考点校、考场号、座位号填写在“答题卡”上，并在规定位置粘贴考试用条形码。

答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。

考试结束后，将本试卷和“答题卡”一并交同。

祝你考试顺利!第Ⅱ卷注意事项：1．每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。

2．本卷共15题，共30分。

3．可能用到的相对原子质量：H 1 C12 N 14 O 16 Na 23 Mg 24 A1 27 S 32 Cl 35．5 Fe 56 Cu 64一、选择题(本大题共10小题，每小题2分，共20分。

每小题给出的四个选项中，只有一个最符合题意) 1．下列变化属于化学变化的是A．粮食酿酒B．湿衣晾干C．酒精挥发D．冰雪融化2．地壳中含量最多的元素是A．O B．Si C．A1 D．Fe3．把少量下列物质分别放入水中，充分搅拌，可以得到溶液的是A．面粉B．泥土C．蔗糖D．汽油4．下列物质属于纯净物的是A．食醋B．液氮C．空气D．石油5．一些食物的近似pH如下：A．葡萄汁B．苹果汁C．牛奶D．鸡蛋清6．下列图示实验操作中，正确的是A B C D7．下列化合物中氮元素的化合价最高的是A．NH3B．NO C．NO2 D．HNO38．下图表示两种气体发生的化学反应，其中相同的球代表同种原子。

根据图示信息，下列说法正确的是A．该反应生成两种物质B．该反应是复分解反应C．化学反应前后原子的种类不变D．分子在化学变化中是不可分的9．下列说法正确的是A．木炭燃烧后生成红色固体B．一氧化碳在空气中燃烧发出蓝色火焰C．红磷在空气中燃烧产生大量白雾D．铁丝伸入盛有氧气的集气瓶中剧烈燃烧10．下列有关燃烧和灭火的说法正确的是A．可燃物只有在空气中才能燃烧B．通过降低可燃物的着火点可以灭火C．空气中混有可燃性气体，遇明火时可能发生爆炸D．任何燃料完全燃烧时，一定会生成二氧化碳二、选择题(本大题共5小题，每小题2分，共10分。

专题20 滑动变阻器的作用学校：___________姓名：___________班级：___________1.【天津市2015年初中学生学业考试考试】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）【答案】D【解析】滑动电阻器的原理是通过改变接入电路中的电阻丝的长度改变接入电路的电阻，连入电路中要接一上一下两个接线柱，下面接哪个接线柱滑片往哪边滑电阻丝长度变短，连入电路的电阻变小。

故正确答案选D。

【考点定位】滑动变阻器的用法2.【黑龙江省龙东地区2015年初中毕业学业统一考试】如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A.电压表的示数不变，电流表A1的示数变大，A2的示数变小B.电压表的示数不变, 电流表A1的示数不变，A2 的示数变大C.电压表的示数与A1的示数的比值变大，A2的示数变小D.电压表的示数与A1的示数的比值不变，A2 的示数变小【答案】D【考点定位】滑动变阻器3.【内蒙古赤峰市2015年中考理综物理试题】如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。

下列说法正确的是（）A、油量变少，电流表示数不变B、油量越少，电流表示数越大C、油量越多，电流表示数越小D、油量越多，电流表示数越大【答案】D【解析】当油量变少时，浮子下沉，此时滑杆绕O点转动，变阻器电阻增大，总电阻变大，所以电流会变小，电流表示数减小，故A、B都错；当油量增多时，浮子上浮，此时滑杆绕O点转动，变阻器电阻尊小，总电阻变小，所以电流会变大，电流表示数增大，故C错误、D正确；应选D。

【考点定位】滑动变阻器4.【山东省烟台市2015年中考物理试题】在图所示的电路中，电源两端的电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大【答案】C【解析】由图示可知，变阻器与灯泡是串联的，当开关闭合后，滑动变阻器的滑片P向左移动时，变阻器电阻增大，总电阻增大，总电流减小，电流表示数变小，故B、D错；电压表V1测总电压，所以示数不变，电压表V2测变阻器两端的电压，电流减小时，灯泡的电压减小，所以电压表V2的示数是增大的，故A 错误，C正确；应选C。

2015年河北区初中毕业生学业考试物理模拟试卷（二）一、单项选择题（本大题共l0小题，每小题3分，共30分，每小题给出的四个选项中，只有一项最符合题意）1．2013年中央电视台举办的青年歌手大奖赛中，歌手们美妙的“高音”、“低音”给我们留下了深刻的印象，这里的“高”、“低”是指声音中的A．音调B．音色C．响度D．振幅2．如图所示，入射光线与平面镜成30°角，则A．入射角是30°B．反射光线与镜面的夹角是60°C．反射角是60°D．入射角增大5°，反射角增大10°3．下列现象，需要吸热的是A．夏天，输水管外出现小水珠B．干燥的冬天结冰的衣服上的冰慢慢消失C．严冬，玻璃窗内壁结了一层冰花D．早晨，室外大雾弥漫4．某同学用嘴对一小空瓶吸一口气，空瓶就能“挂”在嘴唇上，原因是A．唾液把瓶粘住了B．瓶内气压减小了C．瓶外气压增大了D．瓶子质量减小了5．对生活中一些惯性现象的解释：①水平公路上行驶的汽车关闭发动机后还能继续行驶一段距离，是因为汽车具有惯性；②跳远运动员助跑起跳，是为了增大惯性；③小汽车配置安全气囊，可以减小惯性带来的危害；④抛出去的实心球还会在空中运动一段时间，是因为实心球受到惯性力的作用．以上四种说法中正确的是A．只有①②B．只有①④C．只有②③D．只有①③6．下图所示的测量中，数据记录正确的是7．关于磁场和磁感线，下列说法正确的是A．磁感线是磁场中实际存在的曲线B．地磁场的南极在地理的南极附近C．条形磁铁周围的磁感线是从南极出发指向北极的D．指南针指南北是因为地球周围存在磁场8．使用杠杆为我们的生活带来了方便，下列杠杆的使用能够省距离的是9．池塘里漂浮着大量的冰块（ρ冰=0.9×103kg/m3），如果没有其它因素影响．当冰块熔化后，池塘内水位将A．升高B．不变C．降低D．无法判断10．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变二、多项选择题（本大题共3小题，每小题3分，共9分．每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得O分）11．如图，下列作图不正确的是12．在一个高为h、长为L的斜面上，用沿斜面向上的力F把重为G的木块匀速向上拉的过程中，如果斜面的机械效率为η，则木块和斜面间的摩擦力表达式错误的是A．F（1﹣η）B．F﹣（）GC．G﹣G D．G13．电压力锅结合了压力锅和电饭锅的优点，是现代人喜欢的厨房用具．图甲是某品牌电压力锅的简化电路图，R1为加热电阻，R2为保温电阻，S2为电源开关，S1为压力开关．加热时S1与触点a 接通，R1工作；保温时S1与触点b接通，R2工作，电压力锅的其他参数见铭牌，下列说法正确的是A．当电压力锅内的气压达到设定值时水沸腾．此时，水的温度大于100℃B．根据图乙计算出保温电阻R2正常工作时的阻值为48400ΩC．图乙阴影部分面积表示功率的大小为1000WD．图乙阴影部分面积表示消耗电能的大小为6×105J三、填空题（本大题共6小题，每小题4分，共24分）14．热机是把内能转化为 能的装置，若汽油的热值是4.6×107J/kg，则燃烧2kg汽油放出的热量是 J．15．如图是人造地球卫星的轨道示意图，人造地球卫星在大气层外环绕地球运行的过程中，它在近地点的动能（选填：大于、小于、等于）它在远地点的动能；它从近地点向远地点运行的过程中，机械能的变化情况是（选填：变大、变小、不变）．16．宾馆提供的一次性牙膏出口是密封的，而牙膏帽的帽顶内有一锥体，使用时用它可以很方便地刺破封口，如图所示．锥体做得比较尖，是为了．刺破封口后，能闻到牙膏淡淡的香味，这表明在不停地做无规则运动．17．如图是探究电流通过导体时产生热量与的关系，当通过R1的电流是4A时，5秒内电流通过R1产生的热量是J．18．一木块的质量为200g，体积为2.5×10﹣4 m3，用手将其浸没在水中时，木块受到的浮力为，松手后木块将上浮，木块静止时受到的浮力为N（g=10N/kg）．19．LED灯具有节能、环保等特点．如图是额定电压为220V、额定功率为4.4W的LED灯泡．若它每天正常发光5h，一个月（30天）消耗的电能是kW•h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为W 的白炽灯亮度相当．四、综合题（本大题共6小题，共37分．解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）20．小明家的电饭锅铭牌上标有“220V 1000W”的字样．他想知道电饭锅的加热效率，于是他在电饭锅内倒入体积为2L、温度为20℃的水，把这些水加热到80℃，电饭锅正常工作了10min，这个过程中：[水的比热容c水=4.2×103J/（kg•℃）]（1）水吸收的热量是多少？（2）电饭锅消耗了多少电能？（3）电饭锅的加热效率是多少？21．阅读短文，回答问题：新型发热材料——PTCPTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，加入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．（1）家用固体电热灭蚊器就使用PTC陶瓷电热元件，如图为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为℃．（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻，功率，使其温度；反之，也能自动调节．因此用PTC 材料制成的电热器具有自动调节功能．（3）某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响．请帮他将如图所示的电路连接完整．22．小明家新买的房子准备装修，为了将水泥从地面送上楼，他在楼上安装了一个滑轮组，所用的滑轮每只2kg，每次将一袋50kg的水泥提升5m．（不计绳重和摩擦，g取10N/kg）求：（1）每袋水泥受到的重力大小；（2）每次做的有用功；（3）滑轮组的机械效率．23．实验桌上有如下实验器材：稳压电源（使用时电源电压保持不变）一个、电阻箱一个、滑动变阻器一个，电流表、电压表各一块，开关一个，导线若干．请用上述实验器材设计实验，证明“当电流一定时，电阻消耗的电功率P跟电阻R的关系为：P=kR（k为常量）”．画出实验电路图，写出实验步骤，并设计实验数据记录表．24．人在水中会下沉，却能漂浮在死海上，那么，是不是浮力的大小跟液体的密度有关？小红找来烧杯、清水、盐水、细线、弹簧测力计、一块橡皮泥（不溶于水），想通过实验来验证猜想．（1）用细线将橡皮泥拴好悬挂在弹簧测力计下，读出弹簧测力计的示数F1，这就是橡皮泥受到的．（2）把橡皮泥浸没在清水中，读出弹簧测力计的示数F2，求出橡皮泥受到的浮力F浮=．（3）接下来应进行的操作是：，并读出弹簧测力计的示数，求出橡皮泥此时受到的浮力．（4）比较橡皮泥在清水和盐水中受到的浮力的大小，若两个力的大小（选填“相等”或“不相等”），说明浮力的大小和液体的密度有关；反之，则无关．（5）由于橡皮泥的形状容易发生变化，小红认为浮力的大小可能还跟物体的形状有关，要继续验证这个猜想，她只需要改变这块橡皮泥的，重复上面步骤中的（填一个序号），通过比较橡皮泥在同种液体中前后两次受到的浮力的大小，判断浮力的大小是否与物体的形状有关．25．如图所示的电路中，电源两端电压U保持不变．当只闭合开关S1时，电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2．当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′．已知P2：P2′=1：4，U1：U2=2：1．求：（1）电流表的示数I2为多少安？（2）电源两端的电压U为多少伏？（3）当开关S1、S2都闭合时，通电5min，电阻R2产生的热量为多少焦？2015年河北区初中毕业生学业考试物理模拟试卷（二）答案与解析一、单项选择题（本大题共l0小题，每小题3分，共30分，每小题给出的四个选项中，只有一项最符合题意）1．2013年中央电视台举办的青年歌手大奖赛中，歌手们美妙的“高音”、“低音”给我们留下了深刻的印象，这里的“高”、“低”是指声音中的A．音调B．音色C．响度D．振幅考点：音调．专题：声现象．分析：声音的三个特征分别就是：音调、响度、音色，把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调，音色反映了声音的品质与特色．解答：解：歌手们美妙的“高音”、“低音”给我们留下了深刻的印象，这里的“高”“低”指声音的音调高低不同，是各选手的声带振动快慢不同所致．故选A．点评：声音的特征有音调、响度、音色，三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同．2．如图所示，入射光线与平面镜成30°角，则A．入射角是30°B．反射光线与镜面的夹角是60°C．反射角是60°D．入射角增大5°，反射角增大10°考点：光的反射定律．专题：应用题．分析：根据光的反射定律可知：入射角指入射光线与法线的夹角，反射角指反射光线与法线的夹角，在光反射时，反射角等于入射角．解答：解：A、因为入射光线与平面镜的夹角是30°，所以入射角为90°﹣30°=60°故本选项错误．B、根据光的反射定律，反射角等于入射角，反射角也为60°，所以反射光线与镜面的夹角也是30°，故本选项错误．C、根据光的反射定律，反射角等于入射角，反射角也为60°，故本选项正确．D、当入射角增大5°，变为60°+5°=65°，所以反射角也变为65°，则反射角也增大5°，故本选项错误．故选C．点评：此题主要考查了入射角和反射角的概念，同时还考查了光的反射定律的内容，并且要会利用光的反射定律的内容进行有关的计算．3．下列现象，需要吸热的是A．夏天，输水管外出现小水珠B．干燥的冬天结冰的衣服上的冰慢慢消失C．严冬，玻璃窗内壁结了一层冰花D．早晨，室外大雾弥漫考点：升华和凝华的定义和特点．专题：汽化和液化、升华和凝华．分析：物质在发生物态变化时必然要伴随着吸放热的进行；其中熔化、汽化、升华吸热，凝固、液化、凝华放热．解答：解：A、水蒸气遇到冷的水管会发生液化现象变成小水珠，液化需要放热，不符合题意；B、冰块直接变成水蒸气发生的是升华现象，升华时需要吸收热量，符合题意；C、玻璃窗内壁结的冰花是空气中的水蒸气凝华形成的冰晶，凝华需要放热，不符合题意；D、早晨，大雾弥漫，是空气中的水蒸气液化形成的小水滴，液化需要放热，不符合题意．故选B．点评：此题需要结合物态变化过程中的吸热和放热现象进行分析判断．4．某同学用嘴对一小空瓶吸一口气，空瓶就能“挂”在嘴唇上，原因是A．唾液把瓶粘住了B．瓶内气压减小了C．瓶外气压增大了D．瓶子质量减小了考点：大气压强的存在．专题：应用题．分析：人的嘴和唾液都没有黏性，小瓶不可能被粘住或吸住，它之所以能挂在嘴唇上，跟吸出瓶内的空气有关，跟大气压的作用有关．解答：解：用嘴对一小空瓶吸一口气，使瓶内气体变少，气压变小，小于外界大气压，此时小瓶在大气压的作用下，被压在了嘴唇上，故B正确；唾液不是胶水，它是粘不住小瓶的，所以A不合题意；瓶外的大气压是不变的，故C错误；瓶子的质量并没有减小，故D错误．故选：B．点评：此题主要考查的是大气压的存在即其在生活中的应用．在有关大气压的很多实例中，所谓的“吸”其实都是大气压的“压”在起作用．5．对生活中一些惯性现象的解释：①水平公路上行驶的汽车关闭发动机后还能继续行驶一段距离，是因为汽车具有惯性；②跳远运动员助跑起跳，是为了增大惯性；③小汽车配置安全气囊，可以减小惯性带来的危害；④抛出去的实心球还会在空中运动一段时间，是因为实心球受到惯性力的作用．以上四种说法中正确的是A．只有①② B．只有①④ C．只有②③ D．只有①③考点：惯性．专题：运动和力．分析：解答此题的关键是把握惯性的定义：一切物体都有保持静止或匀速直线运动状态的性质，我们把物体保持运动状态不变的性质叫做惯性．解答：解：①水平公路上行驶的汽车关闭发动机后还能继续行驶一段距离．是因为汽车具有惯性；故正确；②跳远运动员要助跑一段距离获得一定的速度后起跳，起跳后由于惯性继续运动，提高了运动员的成绩，能利用惯性知识解释，而不是增大惯性，故错误；③小汽车配置安全气囊，可以减少惯性带来的危害；故正确．④抛出去的实心球还会在空中运动一段时间，是因为实心球具有惯性，惯性不是力，故错误．故选D．点评：本题考查了惯性的知识，知道惯性的概念是正确解题的前提，解题时要根据实际物理情景进行分析，作出判断．6．下图所示的测量中，数据记录正确的是考点：长度的测量；质量的测量与天平；弹簧测力计的使用与读数；电流表的读数方法．专题：基本仪器的使用专题．分析：①使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；②使用弹簧测力计测量力的大小时，首先要明确弹簧测力计的量程和分度值，读数时视线与指针所指刻线相垂直；③使用天平测量物体质量时，首先要明确标尺的分度值．被测物体质量等于砝码的总质量与游码所对刻度之和；④读取电流表示数时，首先要明确电流表选择的量程和对应的分度值，读数时视线与指针所对刻线相垂直．解答：解：由图知：A、刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧在1.6cm和1.7cm中间，估读为1.65cm，所以物体的长度为L=1.65cm．此选项错误；B、在弹簧测力计上，1N之间有5个小格，一个小格代表0.2N，即弹簧测力计的分度值为0.2N，指针在“4”后3个小格处，所以弹簧测力计的示数为4.6N．此选项错误；C、在天平的标尺上，1g之间有5个小格，一个小格代表0.2g，即天平的分度值为0.2g．液体和容器的总质量为m=100g+5g+2g=107g．此选项正确；D、电流表选择的是0～3A量程，对应的分度值为0.1A，此时的示数为1.6A．此选项错误．故选C．点评：物理中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少．刻度尺需要估读到分度值的下一位数字，其他的测量工具不需要估读，读出最接近的数值即可．7．关于磁场和磁感线，下列说法正确的是A．磁感线是磁场中实际存在的曲线B．地磁场的南极在地理的南极附近C．条形磁铁周围的磁感线是从南极出发指向北极的D．指南针指南北是因为地球周围存在磁场考点：磁感线及其特点；地磁场．专题：磁现象、电生磁．分析：①磁体周围存在磁场；磁感线是为了描述磁场的方向和强弱而引入的一条条假想的曲线，它实际并不存在；在磁体外部，磁感线从N极出发，回到S极；②地球地球本身是一个巨大的磁体，在地球周围存在着磁场．地磁两极与地理两极正好相反．解答：解：A、磁感线是为了形象的描述磁场的方向和强弱而引入的一条条假想的曲线，它实际并不存在．此选项错误；B、地磁场的南极在地理北极附近．此选项错误；C、任何磁体周围的磁感线都是从北极出发回到南极的．此选项错误；D、正是由于地磁场的存在，使得指南针总是能够指南北．此选项正确．故选D．点评：本题考查了学生对磁场、地磁场和磁感线的了解和掌握，一定要了解磁场是一种客观存在的物质，磁场是有方向性的，磁感线描述磁场的方法叫“模型法”．8．使用杠杆为我们的生活带来了方便，下列杠杆的使用能够省距离的是考点：杠杆的分类．专题：简单机械．分析：结合生活经验分析动力臂和阻力臂的大小关系，当动力臂大于阻力臂时，是省力杠杆；当动力臂小于阻力臂时，是费力杠杆，费力但省距离；当动力臂等于阻力臂时，是等臂杠杆解答：解：A、开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离，故A不合题意；B、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，但省距离，故B符合题意；C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离，故C不合题意；D、自行车手闸在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离，故D不合题意．故选B．点评：本题考查了杠杆的分类和使用特点，省力杠杆省力但费距离，费力杠杆费力但省距离，等臂杠杆不省力也不省距离．既省力又省距离的机械是不存在的．9．池塘里漂浮着大量的冰块（ρ冰=0.9×103kg/m3），如果没有其它因素影响．当冰块熔化后，池塘内水位将A．升高B．不变C．降低D．无法判断考点：物体的浮沉条件及其应用．专题：浮沉的应用．分析：冰漂浮于水面上，要想判断冰熔化之后，水面是否变化，需要比较冰块排开液体的体积跟冰熔化成水后的体积大小．若二者体积相等，水面不变；若增大，水面上升；若减小，水面下降．解答：解：冰漂浮于水面上，所以F浮=ρ水gV排=G冰；﹣﹣﹣﹣﹣①又冰熔化成水后，其质量不变，所以G冰=G水=ρ水gV水，﹣﹣﹣﹣﹣﹣﹣②；联立①②可得：ρ水gV排=ρ水gV水，所以V排=V水，即：冰块排开水的体积跟冰熔化成水后的体积相等，水面不变．故选B．点评：本题关键：一是利用冰化水质量不变，二是阿基米德原理和漂浮条件联合使用F浮=ρ水gv排=G冰．10．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变考点：欧姆定律的应用．专题：欧姆定律．分析：（1）由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路电流，电压表测电阻R1两端电压；当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况．由电路图知，电流表测电路电流，电压表测电阻R1两端电压，由欧姆定律可以判断电压表与电流表示数之比如何变化．解答：解：由图知，电阻R1与变阻器R2串联，电压表与R1并联，测量R1两端的电压；AC、当P向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻R变大，电源电压U不变，由I=可知电路电流变小，电流表示数变小，故AC错误．B、由U=IR可知，电阻R1两端电压变小，即电压表示数变小；又因为电压表是电流表示数的比值等于R1的阻值，而R1为定值电阻，所以电压表与电流表示数的比值不变，故B错误．D、电流表测量电路中的电流，电压表与电流表的示数之比等于电阻R1的阻值，R1为定值电阻，所以电压表与电流表的示数之比不变，故D正确．故选D．点评：分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键．二、多项选择题（本大题共3小题，每小题3分，共9分．每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得O分）11．如图，下列作图不正确的是考点：力臂的画法；滑轮组的设计与组装；平面镜成像的相关作图；通电螺线管的极性和电流方向的判断．专题：图像综合题．分析：（1）支点到力作用线的距离叫做力臂；平面镜所成像和物到镜面的距离相等，像与物点的连线与镜面垂直，像为虚像；（3）利用安培定则可以判断通电螺线管的极性，磁感线在磁体的外部从N极出来，回到S极；（4）滑轮组中承担总重的绳子有几段，绳子的自由端的拉力就是总重的几分之一．解答：解：A、支点到力作用线的距离叫做力臂，不是支点到力作用点的距离，故A不正确；B、平面镜所成像和物到镜面的距离相等，像与物点的连线与镜面垂直，像为虚像，该图中像和物位置反了，故B不正确；C、根据安培定则可知，通电螺线管的左端为N极，右端为S极，故磁感线方向是从左向右，利用同名磁极相互排斥，异名磁极相互吸引规律可知小磁针的右端为N极，左端为S极，故C正确；D、由图可知该滑轮组，承担总重的绳子有4段，绳子的自由端的拉力就是总重的四分之一，故D 不正确．故选ABD点评：该题为综合实验题，分别考查了力臂、平面镜成像、通电螺线管和滑轮组等，熟悉各自特点和原理是解题关键．12．在一个高为h、长为L的斜面上，用沿斜面向上的力F把重为G的木块匀速向上拉的过程中，如果斜面的机械效率为η，则木块和斜面间的摩擦力表达式错误的是A．F（1﹣η）B．F﹣（）GC．G﹣G D．G考点：斜面的机械效率．专题：应用题；功、功率、机械效率．分析：（1）知道推力和斜面长，利用W=FL求总功；知道重力和斜面高求有用功；总功等于有用功加上额外功，可求利用斜面做的额外功，而利用斜面克服摩擦力做的功为额外功，根据W=fL求摩擦力大小；知道推力和斜面长，利用W=FL求总功；知道机械效率，可求有用功，而总功等于有用功加上额外功，可求利用斜面做的额外功，而利用斜面克服摩擦力做的功为额外功，根据W=fL求摩擦力大小；（3）知道重力和斜面高求有用功；知道机械效率，可求总功，总功等于有用功加上额外功，可求利用斜面做的额外功，而利用斜面克服摩擦力做的功为额外功，根据W=fL求摩擦力大小．解答：解：（1）人对物体所做的总功：W总=FL，人对物体所做的有用功：W有=Gh；∵W总=W有+W额，∴W额=W总﹣W有=FL﹣Gh，∵W额=fL，∴摩擦力：f===F﹣（）G，故B正确，但不符合题意，C错误，符合题意；人对物体所做的总功：W总=FL，∵η=，∴W有用=W总×η=FLη，∵W总=W有+W额，∴W额=W总﹣W有=FL﹣F，∵W额=fL，∴摩擦力：f===F（1﹣η），故A正确，但不符合题意；（3）人对物体所做的有用功：W有=Gh；∵η=，∴W总==，∵W总=W有+W额，∴W额=W总﹣W有=﹣Gh，∵W额=fL，∴摩擦力：f===G，故D正确，不符合题意．故选C．点评：本题考查使用斜面摩擦力的计算方法，注意需要先计算额外功（三种方法），再利用W=fL 计算摩擦力是本题的关键．13．电压力锅结合了压力锅和电饭锅的优点，是现代人喜欢的厨房用具．图甲是某品牌电压力锅的简化电路图，R1为加热电阻，R2为保温电阻，S2为电源开关，S1为压力开关．加热时S1与触点a 接通，R1工作；保温时S1与触点b接通，R2工作，电压力锅的其他参数见铭牌，下列说法正确的是。
