最新人教版高中物理选修3-1第二章《闭合电路的欧姆定律》自我检测

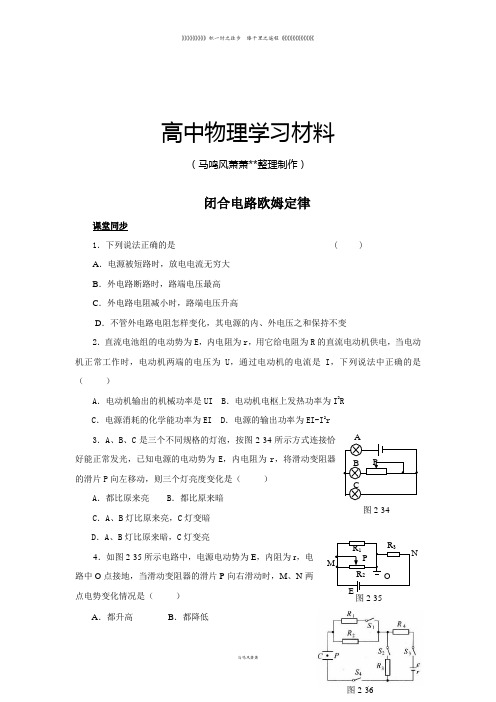

高中物理学习材料 （马鸣风萧萧**整理制作）闭合电路欧姆定律课堂同步1．下列说法正确的是 ( ) A ．电源被短路时，放电电流无穷大 B ．外电路断路时，路端电压最高 C ．外电路电阻减小时，路端电压升高D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变2．直流电池组的电动势为E ，内电阻为r ，用它给电阻为R 的直流电动机供电，当电动机正常工作时，电动机两端的电压为U ，通过电动机的电流是I ，下列说法中正确的是 （ ）A ．电动机输出的机械功率是UIB ．电动机电枢上发热功率为I 2R C ．电源消耗的化学能功率为EI D ．电源的输出功率为EI-I 2r 3．A 、B 、C 是三个不同规格的灯泡，按图2-34所示方式连接恰好能正常发光，已知电源的电动势为E ，内电阻为r ，将滑动变阻器的滑片P 向左移动，则三个灯亮度变化是（ ）A ．都比原来亮B ．都比原来暗C ．A 、B 灯比原来亮，C 灯变暗D ．A 、B 灯比原来暗，C 灯变亮4．如图2-35所示电路中，电源电动势为E ，内阻为r ，电路中O 点接地，当滑动变阻器的滑片P 向右滑动时，M 、N 两点电势变化情况是（ ）A ．都升高B ．都降低A B CP图2-34 R 1 R 3 MOP NER 2 图2-35C ．M 点电势升高，N 点电势降低D ．M 点电势降低，N 点电势升高E ．M 点电势的改变量大于N 点电势的改变量5．如图2-36所示的电路中，电键S 1、S 2、S 3、S 4均闭合，C 是极板水平放置的平行板电容器，极板间悬浮着一油滴P ，欲使P 向下运动，应断开电键( )A ．S 1B ．S 2C ．S 3D ．S 46．如图2-37所示电路中，电源的总功率是40W ，R 1=4Ω，R 2=6Ω，a 、b 两点间的电压是4.8V ，电源的输出功率是37.6W 。

求电源的内电阻和电动势。

课后巩固1.电源电动势为ε，内阻为r ，向可变电阻R 供电.关于路端电压，下列说法中正确的是 ( )A ．因为电源电动势不变，所以路端电压也不变B ．因为U =IR ，所以当R 增大时，路端电压也增大C ．因为U =IR ，所以当I 增大时，路端电压也增大D ．因为U =ε-Ir ，所以当I 增大时，路端电压下降2．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为 （ ）A ．1ΩB ．2ΩC ．4ΩD ．8Ω3.如图2-38所示电路中，电池内阻符号为r ，电键S 原来是闭合的.当S 断开时，电流表 ()A ．r =0时示数变大，r ≠0时示数变小B ．r =0时示数变小，r ≠0时示数变大C ．r =0或r ≠0时，示数都变大D ．r =0时示数不变，r ≠0时示数变大4.甲、乙、丙三个灯泡，按图2-39方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，R 11 REa b 图2-37图2-38图2-39③甲灯变得更亮，④乙灯变得更亮，其中 ()A ．只有①、③正确B ．只有②、③止确C ．只有③、④正确D ．只有①、②正确5.如图2-40所示，电源的电动势和内阻分别为E 、r ，在滑动变阻器的滑片P 由a 向b 移动的过程中，电流表、电压表的示数变化情况为A ．电流表先减小后增大，电压表先增大后减小B ．电流表先增大后减小，电压表先减小后增大C ．电流表一直减小，电压表一直增大D ．电流表一直增大，电压表一直减小6.如图2-41所示电路中，电阻R 1=8Ω.当电键S 断开时，电压表的示数为5.7V ，电流表的示数为0.75A ，电源总功率是9W ；当电键S 闭合时，电压表的示数为4V .若电键断开和闭合时电源内部损耗的电功率之比是9:16，求电源的电动势和电阻R 2、R 3.7.如图2-42所示是对蓄电池组进行充电的电路.A 、B 两端接在充电机的输出端上，蓄电池组的内阻r =20Ω，指示灯L 的规格为“6V ，3W ”.当可变电阻R 调到20Ω时，指示灯恰能正常发光，电压表示数为52V (设电压表内阻极大)，试求:(1)蓄电池组的总电动势.(2)充电机的输出功率.(3)对蓄电池组的输入功率.(4)充电机的充电效率.提速训练1．如图2-43所示所示电路，电流表A 1和A 2为两个相同的毫安表，当电路两端接入某一恒定电压的电源时，A 1的示数为3mA ,A 2的示数为2mA 。

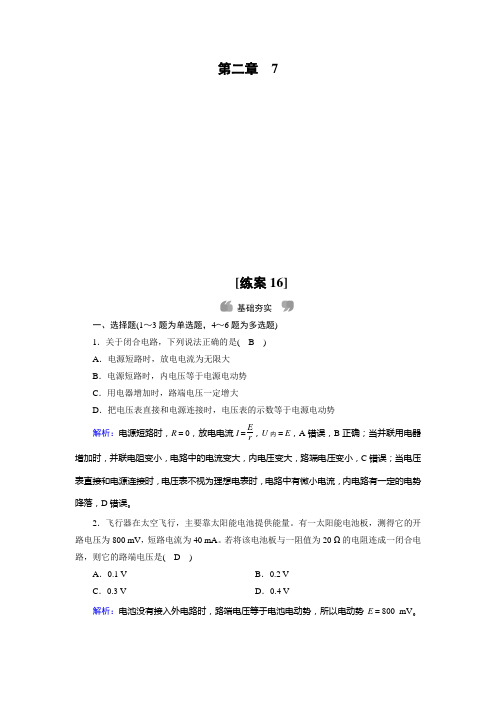

第二章 7[练案16]基础夯实一、选择题(1～3题为单选题，4～6题为多选题)1．关于闭合电路，下列说法正确的是( B )A ．电源短路时，放电电流为无限大B ．电源短路时，内电压等于电源电动势C ．用电器增加时，路端电压一定增大D ．把电压表直接和电源连接时，电压表的示数等于电源电动势解析：电源短路时，R ＝0，放电电流I ＝E r，U 内＝E ，A 错误，B 正确；当并联用电器增加时，并联电阻变小，电路中的电流变大，内电压变大，路端电压变小，C 错误；当电压表直接和电源连接时，电压表不视为理想电表时，电路中有微小电流，内电路有一定的电势降落，D 错误。

2．飞行器在太空飞行，主要靠太阳能电池提供能量。

有一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA 。

若将该电池板与一阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是( D )A ．0.1 VB ．0.2 VC ．0.3 VD ．0.4 V 解析：电池没有接入外电路时，路端电压等于电池电动势，所以电动势E ＝800 mV 。

由闭合电路欧姆定律得短路电流I 短＝E r ，所以电池内阻r ＝E I 短＝800×10－340×10－3Ω＝20 Ω，该电池与20 Ω的电阻连成闭合电路时，电路中电流I ＝E R ＋r ＝80020＋20mA ＝20 mA ，所以路端电压U ＝IR ＝400 mV ＝0.4 V ，D 项正确。

3.如图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法错误的是( D )A ．灯少时各灯较亮，灯多时各灯较暗B ．各灯两端电压在灯多时较低C ．通过电池的电流在灯多时较大D ．电池输出功率灯多时较大解析：由于电灯并联在电路中，所以接入电路的电灯越多，总电阻越小，电路的总电流越大，电源的内电压越大，路端电压越低，流过每个灯的电流越小，每个电灯越暗，选项A 、B 、C 正确，选项D 错。

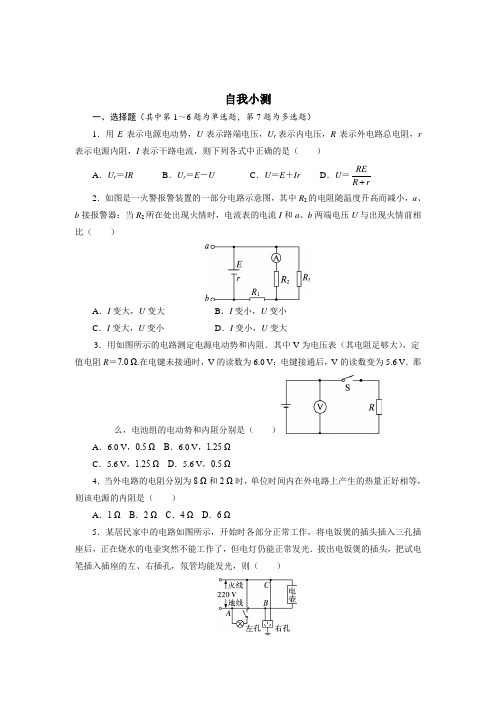

自我小测一、选择题（其中第1～6题为单选题，第7题为多选题）1．用E表示电源电动势，U表示路端电压，U r表示内电压，R表示外电路总电阻，r 表示电源内阻，I表示干路电流，则下列各式中正确的是（）A．U r＝IR B．U r＝E－U C．U＝E＋Ir D．U＝RE R r2．如图是一火警报警装置的一部分电路示意图，其中R2的电阻随温度升高而减小，a、b接报警器：当R2所在处出现火情时，电流表的电流I和a、b两端电压U与出现火情前相比（）A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大3．用如图所示的电路测定电源电动势和内阻．其中V为电压表（其电阻足够大），定值电阻R＝7.0 Ω.在电键未接通时，V的读数为6.0 V；电键接通后，V的读数变为5.6 V．那么，电池组的电动势和内阻分别是（）A．6.0 V，0.5 Ω B．6.0 V，1.25 ΩC．5.6 V，1.25 Ω D．5.6 V，0.5 Ω4．当外电路的电阻分别为8 Ω和2 Ω时，单位时间内在外电路上产生的热量正好相等，则该电源的内阻是（）A．1 Ω B．2 Ω C．4 Ω D．6 Ω5．某居民家中的电路如图所示，开始时各部分正常工作，将电饭煲的插头插入三孔插座后，正在烧水的电壶突然不能工作了，但电灯仍能正常发光．拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则（）A．仅电壶所在的C、B两点间发生了断路故障B．仅电壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障6．将一盏“6 V 12 W”的小灯泡，一台线圈电阻是2 Ω的电动机及电动势为30 V、内阻1 Ω的电源组成串联闭合电路，小灯泡刚好正常发光，则电动机输出的功率是（）A．36 W B．44 WC．50 W D．63 W7．在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合开关S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少D．电流表示数变小，电压表示数变大二、非选择题8．如图所示，E＝10 V，R1＝4 Ω，R2＝6 Ω，C＝30 μF.电池内阻可忽略．（1）闭合开关S，求稳定后通过R1的电流；（2）然后将开关S断开，求此后流过R1的总电荷量．9．如图所示的电路中，电源的电动势E＝12 V，内阻未知，R1＝8 Ω，R2＝1.5 Ω，L为规格“3 V 3 W”的灯泡，开关S断开时，灯泡恰好正常发光．（不考虑温度对灯泡电阻的影响）试求：（1）灯泡的额定电流和灯丝电阻；（2）电源的内阻；（3）开关S闭合时，灯泡实际消耗的功率．参考答案1．解析：因为不知道外电阻是纯电阻电路还是非纯电阻电路，所以I ＝ER r+不一定成立，U r ＝E －U 一定成立，故选项D 错误，选项B 正确；U r ＝Ir ，选项A 错误；U ＝E －Ir ，选项C 错误．答案：B2．解析：当出现火情时R 2减小，导致整个电路中干路电流增加，内电压增加，由U ＝E －U 内减小，U R 1增加，则R 2、R 3并联电压减小，通过R 3的电流减小，R 2的电流增加，故电流表示数I 增大，C 选项正确．答案：C3．解析：电键未接通时，V 的读数即为电源电动势的大小，故E ＝6.0 V ．电键接通后，根据欧姆定律得，5.67.0 A ＝6.0A 5.6Ar-，所以电源内阻r ＝0.5 Ω，选项A 正确． 答案：A4．解析：由题意可得，（1E R r +）2R 1＝（2ER r+）2R 2，代入数据解得，r ＝4 Ω，选项C 正确．答案：C5．解析：由于电灯仍正常发光，说明电源是好的，电壶所在的C 、B 两点间没有发生短路故障．把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电壶所在的C 、B 两点间没有发生断路故障．综合分析可知，故障为A 、B 间导线断路，选项C 正确．答案：C6．解析：小灯泡正常发光，由P ＝IU 知，I ＝PU＝2 A ．U 内＝Ir ＝2 V ，电动机两端的电压U ′＝E －U 灯－U 内＝22 V ，电动机输出功率P 出＝IU ′－I 2R ＝36 W ，A 选项正确．答案：A7．解析：将滑动变阻器滑片P 向左移动一段距离后，R 的阻值变大，电路中电流变小，灯泡变暗，A 选项错误；路端电压变大，电阻R 两端电压变大，电容器C 两端电压变大，电容器C 上电荷量增加，C 选项错误，D 选项正确；当外电路电阻等于电源的内阻时电源的输出功率最大，灯泡L 的电阻大于电源的内阻r ，则外电路电阻比r 大得越多，R 增大，电源输出功率变小，B 选项正确．答案：BD8．解析：（1）闭合开关S ，电路稳定后，电容器所在的支路上无电流通过，因此R 1与R 2串联，C 两端的电压即为R 2两端的电压．由欧姆定律得，通过R 1的电流 I ＝12ER R +＝1 A.（2）闭合开关S ，电路稳定后，C 两端电压U 1＝IR 2＝6 V C 所带电荷量Q 1＝CU 1＝30×10－6×6 C ＝1.8×10－4 C开关S 断开，电路稳定后，总电流为零，电容器两端电压为E ，所带电荷量 Q 2＝CE ＝30×10－6×10 C ＝3×10－4 C通过R 1的电荷量，即为电容器增加的电荷量，ΔQ ＝Q 2－Q 1＝1.2×10－4C.答案：（1）1 A （2）1.2×10－4 C9．解析：（1）灯泡的额定电流I 0＝003=3P U A ＝1 A 灯丝电阻R L ＝220033U P = Ω＝3 Ω.（2）断开S 时，灯L 正常发光，即I 1＝I 0，根据闭合电路的欧姆定律得， E ＝I 0（R 1＋R L ＋r ） r ＝0E I －（R 1＋R L ）＝121Ω－（8＋3） Ω＝1 Ω. （3）闭合S 时，设外电路总电阻为R 外 R 外＝L 2L 2R R R R +＋R 1＝9 Ω设干路电流为I 总，则I 总＝ER r+外＝1.2 A 灯泡两端的电压U L ＝I 总·L 2L 2R RR R +＝1.2 V灯泡的实际功率P L ＝2LLU R ＝0.48 W.答案：（1）1 A 3 Ω （2）1 Ω （3）0.48 W。

绝密★启用前闭合电路欧姆定律检测题考试范围：闭合电路欧姆定律；考试时间：60分钟；命题人：牧马人注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题)一、单选题1．关于电动势下列说法正确的是（）A．电源电动势等于电源正负极之间的电势差B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，它的数值与外电路的组成有关D．电源电动势总等于路端电压2．关于电源和直流电路的性质，下列说法正确的是A．电源短路时，电路电流为无穷大B．电源短路时，路端电压等于电动势C．外电路断路时，路端电压为零D．外电路电阻值增大时，路端电压也增大3．关于电源的说法，正确的是()A．电源向外提供的电能越多，表明电动势越大B．电动势在数值上等于电源将单位正电荷从负极移到正极时，非静电力做的功C．断路时电源的路端电压为零D．在电源外部，从正极到负极电势逐渐升高4．如图所示电路中，当滑动变阻器的滑片向上滑动时A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表、电流表示数都变大D．电压表、电流表示数都变小5．如图为伏打电池示意图，由于化学反应，在A、B 两电极附近产生了很薄的化学反应层a、b，则沿电流方向A．在外电阻R 中，电势升高B．在内电阻r 中，电势升高C．在反应层a 中，电势升高D．在反应层b 中，电势降低6．下列说法正确的是（）①电源电动势在数值上等于电源两端的电压。

②电源电动势的大小与电源的内部外部均有关系。

③导体中的电流与导体两端的电压成正比，与导体的电阻成反比。

④导体的电阻与导体长度成正比，与导体的横截面积成正反比。

A．①③B．②③C．③④D．①③④二、多选题7．如图是小灯泡灯丝材料是钨和某种电阻R的伏安特性曲线，M为两曲线交点。

下列说法正确的有A．在M点状态下，小灯泡L和电阻R的功率相等B．在M点状态下，小灯泡L的阻值比电阻R的小C．曲线a是小灯泡L的伏安特性曲线，曲线b是电阻R的伏安特性曲线D．曲线a是电阻R的伏安特性曲线，曲线b是小灯泡L的伏安特性曲线8．在如图所示的电路中，电流表的内阻很小可忽略不计。

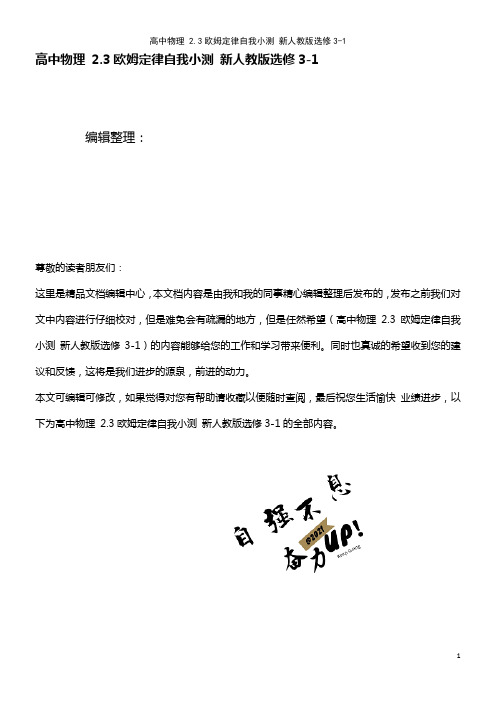

高中物理2.3欧姆定律自我小测新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理2.3欧姆定律自我小测新人教版选修3-1）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理2.3欧姆定律自我小测新人教版选修3-1的全部内容。

欧姆定律夯基达标1.根据欧姆定律,下列说法正确的是（)A。

从R＝U/I可知，导体的电阻跟加在导体两端的电压成正比，跟导体中的电流成反比B。

从R＝U/I可知，对于某一确定的导体，通过的电流越大，说明导体两端的电压越大C.从I＝U/R可知,导体中的电流跟两端的电压成正比，跟导体的电阻成反比D.从R＝U/I可知，对于某一确定的导体，所加电压跟通过导体的电流之比是个恒量2.有a、b、c、d四个电阻，它们的U－I关系如图所示，则图中电阻最大的是( )A。

a B。

b C。

c D.d3。

某电路两端的电压不变，当电阻增加3Ω时，电流降为原来的4/5，则电路原来的电阻阻值为______Ω.4.下列说法中正确的是( ）A。

通过导体的电流越大，则导体的电阻越小B.当加在导体两端的电压变化时，导体中的电流也发生变化，但电压和电流的比值对这段导体来说等于恒量C。

通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比D.导体的电阻跟它两端的电压成正比,跟通过导体的电流成反比5。

鸟儿落在110kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙,这是因为（）A。

鸟有耐高压的天性B 。

鸟儿是干燥的,所以鸟体不导电C.鸟两脚间的电压几乎为零D.鸟体电阻极大所以无电流通过6.一个标有“220V 60 W “的白炽灯泡，加上的电压由零逐渐增大到220V ，在此过程中，电压（U )和电流（I ）的关系可用图线表示，题中给出的四个图线中,肯定不符合实际的是( ）能力提升7.一个阻值为R 的电阻两端加上电压U 后，通过电阻横截面的电荷量q 随时间t 变化的图象如图所示，此图象的斜率可表示为( )A.UB.RC.RU D 。

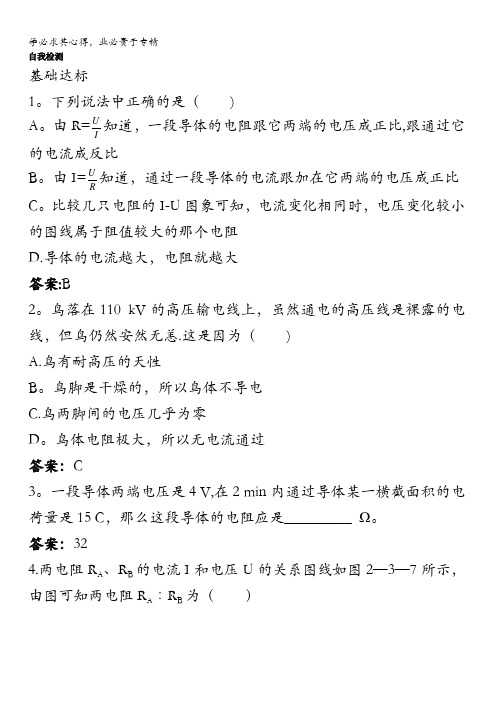

自我检测基础达标1。

下列说法中正确的是（)U知道，一段导体的电阻跟它两端的电压成正比,跟通过它A。

由R=I的电流成反比U知道，通过一段导体的电流跟加在它两端的电压成正比B。

由I=RC。

比较几只电阻的I-U图象可知，电流变化相同时，电压变化较小的图线属于阻值较大的那个电阻D.导体的电流越大，电阻就越大答案:B2。

鸟落在110 kV的高压输电线上，虽然通电的高压线是裸露的电线，但鸟仍然安然无恙.这是因为（)A.鸟有耐高压的天性B。

鸟脚是干燥的，所以鸟体不导电C.鸟两脚间的电压几乎为零D。

鸟体电阻极大，所以无电流通过答案：C3。

一段导体两端电压是4 V,在2 min内通过导体某一横截面积的电荷量是15 C，那么这段导体的电阻应是_________ Ω。

答案：324.两电阻R A、R B的电流I和电压U的关系图线如图2—3—7所示，由图可知两电阻R A∶R B为（）图2-3-7A.1∶3 B 。

3∶1 C.1∶3 D 。

3∶1 答案：A5。

上题中，关于R A 、R B 的阻值大小的判断正确的是( ） A 。

R A =3 Ω R b =33 Ω B 。

R A =33 Ω R b =3 ΩC.R A =2R BD.条件不足，无法判断答案：D6.如图2—3—8所示，A 点的电势比C 点电势低5 V ，D 点的电势比A 点电势高4 V ，则电流计G （ ）图2-3—8A 。

不会偏转 B.会偏转,电流方向由C →DC.会偏转，电流方向由D →C D 。

无法判断答案：B7.如图2—3—9所示，四只电阻并联起来使用时,通过各个电阻的电流分别是I 1、I 2、I 3、I 4,则其大小顺序为（ ）图2—3-9A.I2＞I4＞I3＞I1 B。

I4＞I3＞I2＞I1 C。

I1=I2=I3=I4 D.I1＞I2＞I3＞I4答案：D8.一个阻值为R的导体两端加上电压U后，通过导体截面的电荷量q与通电时间t之间的关系为过坐标原点的直线，如图2-3—10所示。

高二物理（人教版）选修3-1单元测试卷：2.3电阻定律闭合电路欧姆定律学校:___________姓名：___________班级：___________考号：___________一、单选题1．有一段长1m 的电阻丝，电阻是10Ω，现把它均匀拉伸到长为5m ，则电阻变为（ ） A ．10Ω B ．50Ω C ．150Ω D ．250Ω 2．某用电器距离供电电源为L ，线路上的电流为I ，若要求线路上的电压降不超过U ，已知输电导线的电阻率为ρ，那么，该输电导线的横截面积最小值是( )A ．ρL UB ．2ρLI UC ．U IρLD ．2UL Iρ 3．一粗细均匀的镍铬丝，截面直径为d ，电阻为R. 把它拉制成直径为10d 的均匀细丝后，在温度不变的情况下，它的电阻变为( )A ．10000RB ．100R.C ．1000R D ．100R 4．如图所示是某电源的路端电压与电流的关系图像,下面结论正确的是A ．电源的电动势为1.0 VB ．电源的内阻为2 ΩC ．电源的短路电流为0.5 AD ．电源的内阻为12 Ω5．（题文）在如图所示的电路中，电池的电动势为E ，内电阻为r ，R 1、R 2为两个阻值固定的电阻，当可变电阻R 的滑片向下移动时，理想电流表的示数I 和理想电压表的示数U 将 ：（ ）A ．I 变小，U 变大B ．I 变大，U 变小C．I变小，U变小D．I变大，U变大6．如图中电阻R1、R2、R3的阻值均与电池的内阻相等，则开关S接通后流过R2的电流与接通前流过R2的电流的比是()A．5∶3 B．3∶5 C．6∶5 D．5∶67．如图所示的电路中，电源电阻不能忽略，已知R1=10Ω，R2=8Ω，当开关置于位置1时，电流表读数为0.20A，则当开关置于位置2时，电流表的读数可能是( )A．0.28A B．0.25AC．0.22A D．0.19A8．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C。

欧姆定律一、选择题1. 关于闭合电路，下列说法中正确的是（）A.B.C.D.2. 用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是（）①电源短路时，路端电压为零，电路电流达最大值②外电路断开时，电路电压为零，路端电压也为零③路端电压增大时，流过电源的电流一定减小④路端电压增大时，电源的效A.①B.①③C.②④D.3.一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压）A.0.10 VB.0.20 VC.0.30 VD.0.40 V4.在如图1所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0,设电流表A的读数为I，电压表V的读数为U0，当R5的滑动触点向图中a 端移动时，（）图1A.I变大，UB.I变大，UC.I变小，UD.I变小，U5.如图2所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路）图2A.4 W、8 WB.2 W、4 WC.4 W、6 WD.2 W、3 W6.如图3所示，电源E的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当电键S接位置1时，电压表的读数为3 V，那么当电键S接到位置2时，小灯泡L）图3A.很暗，甚至不亮B.C.比正常发光略亮D.7.如图4所示的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是（）图4B.电阻R2A.LC.电阻RD.电容器被击穿短路8.如图5所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线.抛物线OBC为同一直流电源内部热功率P r随电流I变化的图线.若A、B的横坐标为1 A，那么AB线段表）图5A.1 WB.3 WC.2 WD.2.5 W9．在图电路中，电源电动势是ε，内阻为r，当滑动变阻器R3的滑动头向左移动时（）A．电阻R1的功率将增大 B．电阻R2的功率将减小C．电源的功率将加大 D．电源的效率将增加10.一太阳能电池板，测得它的开路电压为800mV，短路电流为400mA，若将该电池板与一阻值为20 的电阻器连成一闭合电路，则它的路端电压约为（）A．0.10V B．0.20V C、0.30V D．0.70V二、填空题1.某闭合电路的路端电压U随外电阻R变化的图线如图6所示，则电源的电动势为_______，内电阻为_______，当U=2 V时，电源的输出功率为_______.图6 图72在如图7所示的电路中，电源的内阻不可忽略不计，已知R1=10 Ω，R2=8 Ω.S与1连接时，电流表的示数为0.2 A；将S切换到2时，可以确定电流表的读数范围是_______.3.如图8所示，电路中电阻R1=8 Ω,R2=10 Ω,R3=20 Ω,电容器电容C=2 μF，电源电动势E=12 V，内电阻r不计，开关S闭合，当滑动变阻器的阻值R由2 Ω变至22 Ω的过程中，通过A2的电荷量是_______，A1的读数变化情况是_______（选填“增大”“减小”“先增后减”“先减后增”）.图8 图94.如图9所示的电路中，电池的电动势E=9.0 V，内电阻r=2.0 Ω，固定电阻R1=1.0 Ω，R2为可变电阻，其阻值在0～10 Ω范围内调节，问：取R2=______时，R1消耗的电功率最大.取R2=_______时，R2消耗的电功率最大.三、计算题1.如图所示，变阻器R2的最大电阻是10 Ω，R3=5 Ω，电源的内电阻r=1 Ω，当电键S 闭合，变阻器的滑片在中点位置时，电源的总功率为16 W，电源的输出功率为12 W.此时电灯R1(1)电灯阻值R1是多少?(设R1阻值恒定不变)(2)当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少?2如图所示的电路中，电源由6个电动势E0=1.5 V、内电阻r0=0.1 Ω的电池串联而成；定值电阻R1=4.4 Ω，R2=6 Ω，R2允许消耗的最大电功率为P m=3.375 W，变阻器开始接入电=12 Ω路中的电阻R(1)开始时通过电池的电流多大?电源的输出功率多大?(2)要使R2实际消耗的功率不超过允许的最大值，可变电阻R3的取值范围是什么?参考答案一、选择题1、D2、D3、D4、D5、C6、A7、B8、C 9、C 10、D二、填空题1、0 V;1 Ω;2.0 W2、.2 A ＜I 2＜0.25 A.I 2=)821(2.0)(2112rR r R r I R r E ++=++=+A,而0＜r ＜∞，从而可确定I 2的范围.3、28×10-5 C;4、3.0 Ω.当R L =0时，电路中电流最大，R 1消耗的电功率最大；电源进行等效变换，保持电源电动势E 不变，将固定电阻R 1归并到内电路，等效内电阻r ′=r +R 1，当R 2=R 1+r 时，电源输出功率最大.三、计算题1、1)2.5 Ω;(2)1.5 Ω2、1)1 A 8.4 W;(2)0≤R 3≤30 Ω,第（2）问可将R 1归为内电路，利用等效电源进行处理.。

【关键字】高中第7节闭合电路欧姆定律一、选择题1．下列关于紧闭电路的说法中，错误的是()A．电源短路时，电源的内电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电路的外电阻增加时，路端电压减小[导学号]解析：选D.根据紧闭电路欧姆定律E＝IR＋Ir，当外电路短路时，R＝0，E＝Ir，U ＝0，A、B正确．当外电路断路时，I＝0，Ir＝0，E＝U外，C正确．电路的外电阻增加时，路端电压应增大，D错误．故选D.2．在已接电源的紧闭电路里，关于电源的电动势、内电压和外电压的关系，下列说法正确的是()A．若外电压增大，则内电压增大，电源电动势也会随之增大B．若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和[导学号]答案：D3．(多选)上海世博会中国馆的所有门窗都采用LOM-E玻璃，它可将太阳能转化为电能并储存起来．国家馆顶上的观景台也引进了最先进的太阳能薄膜，它能储藏阳光并利用光电转换将太阳能转化为电能．已知太阳能电池板的开路电压为800 mV，短路电流为40 mA.现将该电池板与一阻值为20 Ω的电阻器连成一紧闭电路，下列说法正确的是()A．电池板的电动势为800 mVB．电池板的内电阻为20 ΩC．紧闭电路的路端电压为800 mVD．紧闭电路的路端电压为400 mV[导学号]解析：选ABD.太阳能电池板的电动势等于开路电压，即E＝800 mV，A正确；内阻r＝＝20 Ω，B正确；将其与20 Ω的电阻器连成紧闭电路，则路端电压为U＝IR＝R＝400 mV，D正确．4.(多选)如图所示，甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I 的关系图线，下列说法中正确的是()A．路端电压都为U0时，它们的外电阻相等B．电流都是I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻[导学号]解析：选AC.甲、乙两图线的交点坐标为(I0，U0)，外电路为纯电阻说明两电源的外电阻相等，故A正确；图线的斜率的绝对值大小表示电源内电阻的大小(电动势与短路电流的比值)，图线甲的斜率的绝对值大于图线乙的斜率的绝对值，表明电源甲的内阻大于电源乙的内阻，故D错误；图线与U轴交点的坐标值表示电动势的大小，由图线可知，甲与U 轴交点的坐标值比乙的大，表明电源甲的电动势大于电源乙的电动势，故C正确；电源的内电压等于通过电源的电流与电源内阻的乘积，即U内＝Ir，因为电源甲的内阻较电源乙的内阻大，所以当电流都为I0时，电源甲的内电压较大，故B错误．故选A、C.5.(多选)(2016·南昌高二联考)如图所示为两电源的U－I图象，则下列说法正确的是()A．电源①的电动势和内阻均比电源②大B．当外接相同的电阻时，两电源的输出功率可能相等C．当外接相同的电阻时，两电源的效率可能相等D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大[导学号]解析：选AD.图线在U坐标轴上的截距等于电源电动势，图线的斜率的绝对值等于电源的内阻，因此A对；作外接电阻R的U－I图线分别交电源①、②的伏安特性曲线于S1、S2两点，电源的工作点横、纵坐标的乘积IU为电源的输出功率，由图可知，无论外接多大电阻，两工作点S1、S2横、纵坐标的乘积都不可能相等，且电源①的输出功率总比电源②的输出功率大，故B错，D对；电源的效率η＝＝＝，因为电源内阻不同则电源效率不同，C错．6．在如图所示的电路中，电源电动势为E、内电阻为r.在滑动变阻器的滑动触片P从图示位置向下滑动的过程中()A．电路中的总电流变大B．路端电压变大C．通过电阻R2的电流变大D．通过滑动变阻器R1的电流变小[导学号]解析：选A.在滑动变阻器R1的滑动触片P向下滑动的过程中，R1接入电路的电阻变小，外电路总电阻变小，由紧闭电路欧姆定律分析电路中的总电流变大，故A正确．路端电压U＝E－Ir，I变大，E、r不变，则U变小，故B错误．路端电压U变小，通过电阻R2的电流变小，故C错误．总电流变大，通过电阻R2的电流变小，所以通过滑动变阻器R1的电流必定变大，故D错误．7．在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2、V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动，则三个电表示数的变化情况是()A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小[导学号]解析：选B.R2的滑动触点向b端移动时，R2接入电路的电阻减小，整个电路的总电阻减小，总电流增大，内电压增大，外电压减小，即电压表示数减小，R3电压增大，R1、R2并联电压减小，通过R1的电流I1减小，即A1示数减小，而总电流I增大，则流过R2的电流I2增大，即A2示数增大．故A、C、D错误，B正确．8．(多选)如图所示，R是光敏电阻(随光照强度增大，电阻减小)，当它受到的光照强度增大时()A．灯泡L变暗B．光敏电阻R上的电压增大C．电压表V的读数减小D．电容器C的带电荷量增大[导学号] 解析：选CD.光照强度增大时，R 的阻值减小，闭合电路的总电阻减小，根据闭合电路欧姆定律知I ＝E R ＋r ＋R 灯增大，灯泡L 变亮，选项A 错误；光敏电阻R 上的电压U R ＝E －I (r ＋R 灯)减小，选项B 错误；电压表V 的读数U ＝E －Ir 减小，选项C 正确；电容器C 两端的电压等于灯泡两端的电压，灯泡两端的电压U L ＝IR 灯增大，所以电容器C 的带电荷量Q ＝CU L 增大，选项D 正确．9.(2016·天津南开中学测试)如图所示电路中，R 为一滑动变阻器，P 为滑片，若将滑片向下滑动，则在滑动过程中，下列判断错误的是( )A ．电源内电路消耗功率一定逐渐增大B ．灯泡L 2一定逐渐变暗C ．电源效率一定逐渐减小D ．R 上消耗功率一定逐渐变小[导学号] 解析：选D.滑动变阻器滑片P 向下滑动，R ↓→R 并↓→R 外↓.由闭合电路欧姆定律得I ＝Er ＋R 外推得I ↑.由电源内电路消耗功率P 内＝I 2r 可得P 内↑，A 正确．U 外↓＝E －I ↑r ，U 1↑＝(I ↑－I L1↓)R 1，U L2↓＝U 外↓－U 1↑，P L2↓＝U 2L2↓R L2，故灯泡L 2变暗，B 正确．电源效率η↓＝I 2R 外I 2（R 外＋r ）＝R 外R 外＋r ＝11＋r R 外↓，故C 正确．R 上消耗的功率P R ＝U 2L2↓R ↓，P R 增大还是减小不确定，故D 错．10.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部．闭合开关S ，小球静止时受到悬线的拉力为F .调节R 1、R 2，关于F 的大小判断正确的是( )A ．保持R 1不变，缓慢增大R 2时，F 将变大B ．保持R 1不变，缓慢增大R 2时，F 将变小C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时， F 将变小[导学号] 答案：B二、非选择题11．(2016·长沙高二检测)如图所示的电路中，已知R 1＝4 Ω，电流表的读数I ＝0.75 A ，电压表读数U ＝2.0 V ，经一段时间后一电阻断路，使电流表的读数变为I ′＝0.80 A ，而电压表的读数变为U ′＝3.2 V ，求：(1)发生断路的电阻是哪一个？(2)电源电动势和内阻各是多少？[导学号] 解析：(1)因某电阻烧断，电流表、电压表示数均增大，若R 1、R 3断路，电流表或电压表无读数，可断定发生断路的电阻是R 2.(2)由R 2烧断后：电压表的示数等于路端电压，则R 3＝U ′I ′＝3.20.8Ω＝4 Ω 根据闭合电路欧姆定律得U ′＝E －I ′r 即有3．2＝E －0.8r ①R 2未烧断时：路端电压U ″＝R 3I ＝4×0.75 V ＝3 V通过R 1的电流I 1＝U ″－U R 1＝3－24A ＝0.25 A 总电流：I 0＝I 1＋I ＝0.25 A ＋0.75 A ＝1.0 A则有U ″＝E －I 0r即3＝E －r ②联立①②解得E ＝4 V ，r ＝1 Ω.答案：(1)R 2 (2)4 V 1 Ω12．电路图如图甲所示，若电阻R 阻值未知，电源电动势和内阻也未知，电源的路端电压U 随电流I 的变化图线及外电阻的U －I 图线分别如图乙所示，求：(1)电源的电动势和内阻；(2)电源的路端电压；(3)电源的输出功率．[导学号] 解析：(1)由题图乙所示U －I 图线知：电源电动势E ＝4 V ，短路电流I 短＝4 A ，故内阻r ＝E I 短＝1 Ω. (2)由题图知：电源与电阻构成闭合回路时对应路端电压U ＝3 V.(3)由题图知：R ＝3 Ω，故P 出＝I 2R ＝3 W.答案：(1)4 V 1 Ω (2)3 V (3)3 W此文档是由网络收集并进行重新排版整理.word 可编辑版本！。

第二章闭合电路欧姆定律练习题一、单项选择题(每小题6分，共42分)1．一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是()A．0.10 V B．0.20 VC．0.30 V D．0.40 V2．在如图所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是()A．A变大，V变大B．A变小，V变大C．A变大，V变小D．A变小，V变小3.如图所示电路中，电源电动势为E，内电阻为r，开关闭合时在平行板电容器C中恰好有一带电粒子处于悬空静止状态，当变阻器R0的滑动端向左移动时，带电粒子将()A．向上运动B．向下运动C．静止不动D．不能确定运动状态的变化4．如图所示，电源电动势为6 V，当开关接通时，灯泡L1和L2都不亮，用电压表测得各部分电压U ad＝0，U cd＝6 V，由此可以判定()A．L1和L2的灯丝都断了B．L1的灯丝断了C．L2的灯丝断了D．变阻器R断路5．如图所示为汽车蓄电池与车灯(电阻不变)、电动机组成的电路，蓄电池内阻为0.05 Ω，电流表和电压表均为理想电表．只接通S1时，电流表示数为10 A，电压表示数为12 V，再接通S2，电动机工作时，电流表示数变为8 A，则此时通过电动机的电流是()A．2 A B．8 AC．50 A D．58 A6．如图所示电路中，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合开关S，小球静止时受到悬线的拉力为F.调节R 1、R2，关于F的大小判断正确的是()A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大D．保持R2不变，缓慢增大R1时，F将变小7.如图所示电路中，R1、R2为定值电阻，电源内阻为r，闭合电键S，电压表显示有读数，调节可变电阻R的阻值，电压表示数增大量为ΔU，则在此过程中()A．可变电阻R阻值增大，流过它的电流增大B．电阻R2两端的电压减小，变化量等于ΔUC．通过电阻R2的电流减小，变化量小于ΔU R2D．路端电压一定增大，变化量大于ΔU二、多项选择题(每小题8分，共24分)8.右图为闭合电路中两个不同电源的U－I图象，则下列说法中正确的是()A．电动势E1＝E2，短路电流I1＞I2B．电动势E1＝E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＞r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大9．如图所示的U－I图象中，直线Ⅰ为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的U－I图线，用该电源直接与电阻R连接成闭合电路，由图象可知()A．R的阻值为1.5 ΩB．电源电动势为3 V，内阻为0.5 ΩC．电源的输出功率为3.0 WD．电源内部消耗的功率为 1.5 W10．有一种测量体重的电子秤，其原理图如图中的虚线部分所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数为R＝30 Ω－0.02 F(F和R的单位分别是N和Ω)．下列说法正确的是()A．该秤能测量的最大体重是1 400 NB．该秤能测量的最大体重是1 300 NC．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处三、非选择题(共34分)11．(16分)如右图所示E＝10 V，R1＝4 Ω，R2＝6 Ω，C＝30 μF.电池内阻可忽略．(1)闭合开关S，求稳定后通过R1的电流；(2)然后将开关S断开，求这以后流过R1的总电荷量．12.(18分)如图所示的电路中，电源的电动势E＝12 V，内阻未知，R1＝8 Ω，R2＝1.5 Ω，L为规格“3 V，3 W”的灯泡，开关S断开时，灯泡恰好正常发光．(不考虑温度对灯泡电阻的影响)试求：(1)灯泡的额定电流和灯丝电阻；(2)电源的内阻；(3)开关S闭合时，灯泡实际消耗的功率．答案1.解析：电源电动势为0.8 V，根据I短＝Er解得r＝EI短＝20 Ω.所以U＝RR＋rE＝0.4 V.2.解析：该电路中，当滑片P向右移动时，滑动变阻器的有效电阻变大，闭合电路的总电阻变大，根据闭合电路的欧姆定律I＝Er＋R0＋R可知，电路中的电流变小，电流表的读数变小，而电压表的读数为U＝E－I(R0＋r)，I减小，电压表读数变大，选项B正确．3.解析：当滑动端向左移动时R0变大，则总电流变小，R两端的电压变小，电容器中的场强变小，粒子受到的电场力减小，重力大于电场力，所以粒子将向下运动，故B正确．4.解析：由题给条件可知，电路中有的地方没有电压，由U ad＝0，U cd＝6 V可知电路是断路，电路a、d之间没有断点，c、d之间有断点，可知灯L2断路．由电灯L2两端电压不为零，可知灯L1与变阻器R是完好的，选项C正确．5.解析：根据闭合电路欧姆定律E ＝U ＋Ir ，只接通S 1时，电流表示数为10 A ，电压表示数为12 V ，得E ＝12.5 V ，车灯电阻R ＝U I＝1210Ω＝1.2 Ω；接通S 2，电动机工作时，电流表示数变为8 A ，车灯电压U 1＝I 1R ＝9.6 V ，电源内电压为U 内＝E －U 1＝2.9 V ，通过电源的电流I 总＝U 内r ＝2.90.05A ＝58 A ，通过电动机的电流I 2＝I 总－I 1＝50 A ，C 正确．6.解析：当R 1不变，增大R 2时，电路中总电流I 减小，R 0分压相应减小，MN 极板间的场强也减少，所以F 也变小．而当R 2不变，调节R 1时，MN 极板间的电压不变，F 应不变．选项B 正确．7.解析：由题，电压表的示数增大，R 和R 1并联的电阻增大，得知R 增大，总电阻增大，总电流减小，并联部分电压增大，通过R 1的电流增大，所以通过可变电阻R 的电流减小，故A 错误．R 增大，外电阻增大，干路电流减小，电阻R 2两端的电压减小，路端电压增大，而路端电压等于外电路总电压，所以电阻R 2两端的电压减小量小于ΔU ，由欧姆定律得知，通过电阻R 2的电流减小，减小量小于ΔU R 2，故B 错误、C 正确．由于电阻R 2两端的电压减小，所以路端电压的增大量小于ΔU ，故D 错误．8.解析：由闭合电路的欧姆定律得E ＝U ＋Ir .当I ＝0时电动势E 等于路端电压U ，即U －I 图线和U 轴的交点就是电动势，由图知两电源的电动势相等．当U ＝0时I ＝E /r ，U －I 图线和I 轴的交点就是短路电流，由图可知I 1＞I 2，A 正确．而r ＝E /I ，即图线的斜率表示电源的内阻，由图知r 1＜r 2，B 、C 错误．当工作电流变化量相同时，因为r 1＜r 2，电源2内电压变化较大，由闭合电路的欧姆定律得E ＝U 外＋U 内．所以电源2的路端电压变化较大，D 正确．9.解析：由直线Ⅰ可知，电源的电动势为3 V ，内阻为1.5 Ω，选项B错误；由直线Ⅱ可知，R的阻值为1.5 Ω，选项A正确；闭合回路的电流为I＝ER＋r＝1 A，则电源的输出功率为P出＝EI－I2r＝1.5 W，电源内部消耗功率为P内＝I2r＝1.5 W，选项C错误，D正确．10.解析：当电流表示数达到3 A时，压力传感器受到的压力最大，由E＝I(R＋r)可求得R＝2 Ω，由R＝30 Ω－0.02 F可求得F＝1 400 N，选项A正确，B错误；当踏板空载时，R′＝30 Ω，电流表G示数为I′＝ER′＋r＝1230＋2A＝0.375 A，选项C正确，D错误．11.解析：(1)电路稳定后，电容器所在的支路上无电流通过，因此R1与R2串联，C两端的电压即为R2两端的电压．由欧姆定律得，通过R1的电流I＝ER1＋R2＝104＋6A＝1 A.(2)电容器两端电压U2＝IR2＝6 V，电容器所带电荷量Q1＝CU2＝30×10－6×6 C＝1.8×10－4 C.开关S断开稳定后，总电流为零，电容器两端电压为E，所带电荷量Q2＝CE＝30×10－6×10 C＝3×10－4 C.通过R1的电荷量，即为电容器增加的电荷量，ΔQ＝Q2－Q1＝1.2×10－4 C.12.答案：(1)1 A 3 Ω(2)1 Ω(3)0.48 W解析：(1)灯泡的额定电流I0＝P0U0＝33A＝1 A灯丝电阻R L＝U20P0＝323Ω＝3 Ω.(2)断开S时，灯L正常发光，即I1＝I0根据闭合电路的欧姆定律得E ＝I 0(R 1＋R L ＋r )r ＝E I 0－(R 1＋R L )＝121Ω－(8＋3) Ω＝1 Ω. (3)闭合S 时，设外电路总电阻为R 外，则R 外＝R L ·R 2R L ＋R 2＋R 1＝9 Ω 设干路电流为I 总，则I 总＝E R 外＋r ＝1.2 A 灯泡两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V 灯泡的实际功率P L ＝U 2L R L＝0.48 W.。
