锅炉汽包水位计损坏故障的现象、原因及解决办法
现象：
1.水位计连接管堵塞，使水位缓慢上升或静止不动;
2.水位计汽连通管堵塞，使水位迅速上升或升到顶;
3.水位计水侧漏，使水位偏低，汽侧漏，水位侧偏高，以上均为假水位;
原因：
1.水位计云母片质量不好;
2.水位计使用时间过长，易冲刷损坏;
3.检修时，螺丝紧得不均匀;
4.水位计框架结合面加工质量不好;
5.冲冼水位计时，操作方法不对。
如何处理：
1.当汽包水位计损坏一台时，应立即将损坏的水位计解列，关闭水门和汽门，开启放水门;
2.用另一台进行监视和校对，并联系检修尽快恢复故障水位计。
3.如汽包水位计全部损坏，且具备下列条件，可用低位水位计监视水位:
(1)给水自动调节可靠;
(2)水位报警正常;
(3)低位水位计指示正确可靠，并且在4小时内曾与汽包水位计校对过。
4.汽包水位计全部损坏，且给水自动和水位报警不可靠时，只允许根
据可靠的低位水位计维持运行20分钟；
5.汽包水位计全部损坏，且低位水位计运行不可靠时，应立即停炉。
编号：
福建省龙岩发电有限责任公司
技措项目可行性研究报告书
项目名称：2号炉汽包水位技术改造与校正项目
项目申请单位：检修部_ 项目实施单位：________大修单位____________ 可行性报告编写
单位或编写人：刘晓林____ 项目申请单位盖章
2007年9 月 5 日
福建省龙岩发电有限责任公司
福建省龙岩发电有限责任公司
图四、联通管式水位计原理图如图四所示，联通管式水位计的显示水柱高度
测量筒内有稳定热源，故对取样管道长度、截面、测量筒现场布置等安装要求宽松于旧型测量筒。
在几个电厂实测结果表明，测量筒水柱温度与饱和水温度偏差很
福建省龙岩发电有限责任公司
福建省龙岩发电有限责任公司
福建省龙岩发电有限责任公司。
河南華潤電力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd.汽包就地水位计检修工艺卡编号：检修性质：设备编号：检修单位：工作负责人：检修时间：编制：审核：批准：2007-06-15发布2007-06-30实施1 目的1.1 规范检修行为，确保汽包就地水位计更换检修质量符合检修规程规定要求。
1.2 本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。
2 适用范围2.1 适用于TC-SMW22-Ⅲ型超高压双色水位计更换的检修工作。
3 概述3.1概述3.1.1TC-SMW22-Ⅲ型超高压长窗式双色水位计，是由铁岭铁光仪器仪表有限责任公司生产，专为大型火力发电机组锅炉汽包水位监视而设计制造的就地水位仪表，本水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区，由光源发出的光通过红，绿玻璃片，分别滤成红，绿光，分别射向表体的观测窗，在表体的气相部分，红光射向正前方，而绿光斜射向壁上被吸收，与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射向壁上，因此，正前方观察将获得汽红，水绿；汽满全红，水满全绿的显示效果。
生产日期为2006年3月，1#炉投运日期为2006年9月，2#炉投运日期为2006年12月。
3.1.2本次检修停工待检点：H 1 点，见证点：W 4 点。
4引用文件铁岭铁光仪器仪表有限责任公司生产的锅炉汽包就地水位计图纸、说明书，哈尔滨锅炉厂《水位表管路》图。
5 修前准备5.1 安全措施及检修工作票□ 5.1.1严格依照《电业安全工作规程》,作好安全防护措施。
□ 5.1.2 严格执行工作票管理制度, 认真办理、检查、验证工作票。
5.2 备品备件□ 5.2.1本次检修所需要备品及易耗品准备无盲区双色水位计两套。
5.3工具□ 5.3.1工具24V行灯1只、300mm游标卡尺1把、10P大锤1把、12″扳手2把、100MM螺丝刀1只、100mm扁铲1只、电焊机1台氧气1瓶、乙炔1瓶、氧气管1副、乙炔管1副、毛刷1只、钢丝刷1只、20mm粗铜棒1只、2P手锤1只、磨光机1只、2M×2M彩条布1块、水平管（40m）一根5.4 现场准备□ 5.4.1 办理工作票，确认检修设备安全隔离。
高压锅炉水位计云母片的清洗与保养技术研究在高压锅炉中，水位计是一项关键的设备，用于监控锅炉的水位情况。
而水位计的云母片则是水位计的核心部件之一，负责将水位信息传递给操作人员。
由于高压锅炉的工作环境严苛，云母片容易受到各种污垢和腐蚀物的影响，因此，对云母片进行定期清洗与保养是至关重要的。
一、云母片清洗技术研究1. 清洗前的准备工作在进行云母片清洗之前，需要先将锅炉停机，并确保锅炉内的温度降至安全水平，以避免烫伤和其他意外事故发生。
同时，准备好清洗所需的工具和清洗剂，确保所有操作人员都拥有必要的防护装备。
2. 清洗方法目前，常用的云母片清洗方法主要有机械清洗和化学清洗两种。
（1）机械清洗：机械清洗是指通过物理力量去除云母片表面的污垢。
常用的机械清洗方法包括擦拭、刮除和喷洗。
但需要注意的是，清洗时要避免使用过大的力量，以免损坏云母片表面。
（2）化学清洗：化学清洗是指使用化学清洗剂去除云母片表面的污垢。
常用的化学清洗剂包括碱性清洁剂、酸性清洁剂和溶剂。
在使用化学清洗剂时，需要注意保护好手部和眼睛，避免直接接触。
3. 清洗后的验证清洗完成后，需进行清洗后效果的验证，以确保云母片表面的污垢已彻底清除。
验证方法包括目测、触摸和使用检测仪器。
二、云母片保养技术研究1. 表面保养为了延长云母片的使用寿命，定期的表面保养是必要的。
表面保养可以采用喷涂保护剂的方法，通过形成一层保护膜，减少污垢的附着和腐蚀物的侵蚀。
喷涂保护剂的选择要根据具体环境条件进行，常用的有防腐剂、防氧化剂等。
2. 严密检查定期对云母片进行严密检查，发现损坏或磨损严重的情况及时更换。
同时，要注意检查云母片的固定装置是否牢固，避免因松动导致污垢积聚和其他故障的发生。
3. 清洗剂的选择选择适合的清洗剂也是云母片保养的关键。
清洗剂的选择要考虑到锅炉压力、水质和云母片材质等因素。
一般来说，碱性清洗剂适用于清除铁锈和水垢等有机物，而酸性清洗剂适用于清除无机盐和腐蚀产物。
宁夏六盘山高级中学2016-2017学年高一上学期期末考试政治试题A卷（100分）一、单项选择题（下列各题的四个选项中，只有一个正确答案，每题3分，共90分）1.在生活中，我们需要各种商品，下列属于商品的是①商场中待售的电冰箱②自来水③阳光④待售的羊⑤变质卖不出去的蛋糕⑥民用电⑦送给同学的笔记本⑧有偿提供的家政服务A①②③⑤⑥ B②④⑥⑦⑧ C①②④⑥⑧ D①②④⑤⑥2.李阳的父亲领取了4000元工资后，在商店里购买了一件打折商品，原标价为人民币200元，实际支付90元。
在这里，4000元、200元、90元分别执行的职能是A.支付手段、流通手段、价值尺度B.支付手段、价值尺度、流通手段C.流通手段、价值尺度、支付手段D.价值尺度、支付手段、流通手段3.美元对人民币走势，如下图上述美元对人民币汇率的走势保持下去将对中国经济产生的积极影响有①扩大中国商品对美国的出口②增加中国对外投资规模③利于吸引外国游客，促进旅游业发展④刺激加大对美国商品的进口A①②B②④C①③D③④4.2016 年6 月24 日，英国宣布退出欧盟，当日英镑兑美元跌到了自1985 年以来的最低水平，金价创下自2008 年以来单日最大涨幅。
英国经济的不稳定直接导致了全球金融市场的避险情绪，大量的投资者纷纷抛售英镑购入黄金避险。
由此可以认识到（）①纸币本身没有价值，故不能代表社会财富②货币是财富的象征，货币代表着社会财富③金融市场价格波动，影响货币财富的增减④国家有权发行纸币，强制规定纸币购买力A.①③B．②④C．②③D．①④5.普洱茶具有温和暖胃、降血脂等保健功效，深受消费者的青睐。
但这种功效却被某些生产经营者神化了，所谓的“茶王”竟卖到每千克600多万元。
“茶王”过高的价格①是供求影响的结果②与其价值严重背离③会导致其需求弹性变小④表明价值规律有时会失灵A.①②B．①③C．②④D．③④6.下图函数图像描述的是某商品在半年中的价格走势，对该图理解正确的是①该商品很可能供不应求②该商品的互补商品需求量会有所增加③该商品的替代商品需求量会有所增加④该商品的社会劳动生产率不断提高A．①②B．①④C．①③D．②④7.游泳运动员傅园慧因2016年里约奥运会走红后，其广告身价约800万元以上。
高压锅炉水位计云母片的安装与维修方法研究摘要：高压锅炉是工业生产中常用的热力设备，水位计在高压锅炉中起到了至关重要的作用。
而云母片是水位计的核心部件之一。
本文旨在研究高压锅炉水位计云母片的安装与维修方法，以保证高压锅炉安全高效运行。
引言：高压锅炉是工业生产中常见的热力设备，广泛应用于发电厂、化工厂、制药厂等行业。
而水位计作为高压锅炉中不可或缺的装置之一，用于测量锅炉内水位，并及时报警以保证锅炉的正常运行。
在水位计中，云母片扮演着关键的角色，它能够抵御高温高压环境下的腐蚀和压力，确保水位的准确显示。
因此，高压锅炉水位计云母片的安装与维修方法研究对于保证锅炉的安全运行具有重要意义。
一、高压锅炉水位计云母片的安装方法研究云母片的安装方法直接关系到水位计的准确性和稳定性。
以下是高压锅炉水位计云母片的安装方法研究。
1. 选择适当的云母片材质根据高压锅炉的工作温度和压力，选择合适的云母片材质非常重要。
通常情况下，云母片需要具备一定的耐高温、耐压和耐腐蚀性能。
目前常用的云母片材质有硬云母片和软云母片，根据具体情况选择合适的材料。
2. 清洁锅炉水位计装置在安装云母片之前，需要进行清洁工作。
清理锅炉水位计装置表面的污物和杂质，确保安装位置干净、光滑，以免影响云母片的密封效果。
3. 正确安装云母片将选取的云母片切割成合适的尺寸，并用钢丝和金属卡扣固定在锅炉水位计装置上。
安装云母片时要注意避免损坏云母片，保证其完整性。
同时，要注意云母片与水位计装置之间的接触面应紧密贴合，确保安装牢固。
二、高压锅炉水位计云母片的维修方法研究云母片作为高压锅炉水位计的核心部件之一，长期使用后可能会出现损坏或老化的情况。
以下是高压锅炉水位计云母片的维修方法研究。
1. 定期检查云母片定期检查水位计云母片的状态是保证其正常运行的重要步骤。
通过检查云母片的外观，确认是否存在损坏、老化或腐蚀的情况。
如发现云母片有破损或老化现象，应及时更换。
2. 更换云母片在更换云母片之前，首先需要关闭高压锅炉的供水和燃料，确保安全。
更换汽包水位计云母片检修工艺
为了保证水位计的正常显示，延长水位计云母片或玻璃的使用寿命，减少机组运行过程中发生缺陷，特制定水位计更换的检修工艺，以提高检修更换水位计的质量，保证机组的安全运行。
1、发现水位计泄漏及时办理工单，同时与运行联系关闭水位计电动门，避免因泄漏时间长造成水位计密封面损坏，延迟检修时间。
工单许可后可将水位计外罩壳拆掉降温。
2、备件质量的确认。
新领用的云母片必须优质、透明、平直、均匀，无斑点、皱纹、裂纹、弯曲等缺陷。
玻璃尺寸合适、无裂纹、划痕，透明度好；其它缠绕垫、石墨垫、铜垫也应平直、无裂纹、均匀。
3、现场布置：准备好胶皮，检修围栏，包布等文明生产材料。
准备好工器具，备件。
工作负责人要把工作票带到工作现场，风险预控票要签字。
工作负责人向工作组成员交代工作中应注意的安全事项。
4、拆卸：
1）拆卸水位计压盖螺栓需在水位计被隔离后经过1.5－2小时降温方可拆卸。
2）拆卸前压盖螺栓应喷松动剂一到两次，防止拆卸时螺栓丝扣受损。
3）拆卸螺栓按顺序进行，同时做好标记，另外防止高温烫伤，正确使用工器具，以免造成人身伤害。
4）对螺栓螺母进行外观检查，并清理螺纹上的杂质，确认螺纹是
否受损。
5）水位计组件拆除后，要将粘在水位计表体上的旧垫清理干净，并用水砂纸将接合面打磨干净，但不要划伤结合面，结合面应无麻点、裂纹、划痕，否则要进行修研、加工。
6）检查、测量水位计金属压盖、压板的平整度和变形度，如出现变形应进行处理或更换。
7）水位计压板的紧固螺栓应光洁，无毛刺、乱扣，与螺母配合良好，不能有卡涩现象，在不安装云母组件的情况下，应能轻松地拧到底。
如果需要更换螺栓，要光谱检验，确认材质，避免错用螺栓。
8）拆下的压盖及螺栓应按标记顺序摆好，以防装错。
5、回装：
1）一切符合要求后，将水位计组件按顺序放入水位计表体。
第一片接触介质侧的云母片确认无误。

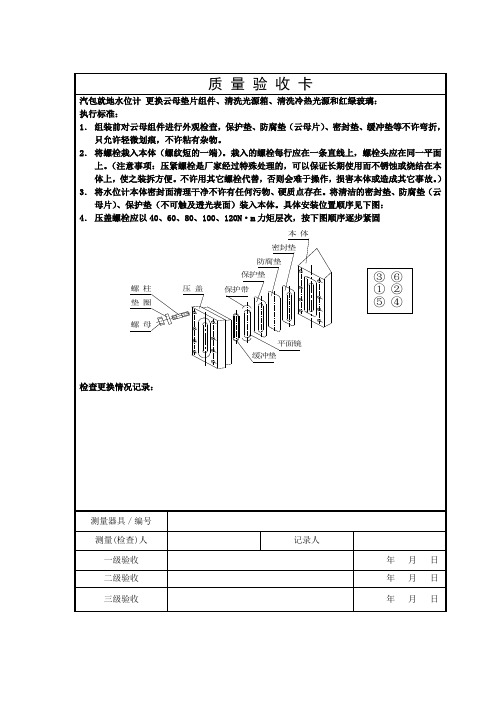

云母式水位计云母组件的安装顺序为：（接触介质侧为内侧）以内侧开始第一层是石墨垫片；
第二层是云母片；第三层是玻璃块及端头保护带；第四层是石棉垫（此时玻璃块及石墨保护带和石棉垫已装好在压盖内）。
安装时应保证水位计组件全部放入水位计表体内方可安装压板、压盖。
2）玻璃块端头的石墨保护带应装好均匀。
确保石墨垫；石棉垫放正无误。
3）所使用夹持云母片的工具适中，防止云母片及视窗玻璃被挤
碎，此步骤需细致，乃重中之重。
4）安装水位计压盖、压板后安装紧固螺栓，安装压盖时，按照拆卸时的编号对号入座。
5）螺栓上涂抹铅油或螺可润。
螺栓的紧固，紧力必须均匀，可采用对角交叉反复数次紧固方法，同时达到力矩要求规范内：要求用专用的力矩扳手紧压盖螺栓，力度由轻到重逐渐增加。
用手拧紧螺母，先紧每块压板中间的一个螺母再对角紧其余螺母，逐渐加力，紧力要均匀，用90、120、150、180N.m, 的力分4次拧紧，最后由同一个人用同一扳手将全部螺母紧一遍，保证紧力均匀。
最后一次力矩确定＃3炉在180－200N.m螺栓紧固顺序是； 1-4-2-3。
（＃4炉在160－170N.m螺栓紧固顺序是5-2-4-3-1-6）6）回装水位计外罩壳，调整灯光。
6、清理检修现场。
办理结束工作票。
在水位计投入时，水位计表体应预热20分钟后方可投入运行。
投入水位计时云母片应清晰，检查水位计是否有泄漏。
7、做好检修记录。
后附水位计螺栓紧固顺序：
#4炉水位计紧固螺柱的顺序为：5-2-4-3-1-6，扭矩值：90/120/130/170N.m 。
#3炉水位计紧固螺柱的顺序为：1-4-2-3，扭矩值：90/120/150/200N.m 。
