MGTR-S-R系列雷达水位计产品使用手册智能传感终端系列版本：1.2.5.24 前言唐山市柳林自动化设备有限公司是一家专业从事物联网安全通讯终端、智能仪表与智慧应用系统的研发、生产、销售和系统工程技术服务的高新技术企业，河北省双软企业。
公司成立于2007年，拥有1总部(唐山)提供物联网智能终端、数字孪生、SaaS、PaaS、DaaS的研发、生产及销售；1中心(合肥)负责工程系统运维及客户服务，倾听需求，解决问题，成就客户；1研究院(南京）提供生态系统服务10+优质生态合作伙伴、100+核心渠道伙伴、20万+已实施系统现场软硬件设备在线运行。
如您需要任何帮助，您可以关注“唐山柳林自动化”公众号了解产品信息，也可以随时联系我司唐山总部，联系方式如下：地址：河北唐山高新区火炬路410号110楼3号客服热线：400-670-8887（24小时在线）邮箱：*********************网址：https:///免责声明由于产品版本升级或其他原因，本文档内容会不定期更新。
除非另有约定，本文档仅作为使用指导，本文档中的所述内容、信息和建议均不构成任何明示或暗示的担保。
设备正常操作及安装对于测量的精度以及可靠性影响很大，因此必须保证安装的正常性，并进行反复检查。
保密义务除非唐山市柳林自动化设备有限公司特别授权，否则我司所提供文档和信息的接收方须对接收的文档和信息保密，不得将其用于除本项目的实施与开展以外的任何其他目的。
未经我司书面同意，不得获取、使用或向第三方泄露我司所提供的文档和信息。
对于任何违反保密义务、未经授权使用或以其他非法形式恶意使用所述文档信息或图片的违法侵权行为，我司有权追究法律责任。
版权申明本文档版权属于唐山市柳林自动化设备有限公司，任何人未经我司允许而复制转载该文档将承担法律责任。
版权所有©唐山市柳林自动化设备有限公司2022，保留一切权利。
Copyright©Tangshan Liulin Automation Equipment Co.,Ltd.2022.目录第一章产品概述 (3)1.1产品简介 (3)1.2功能特点 (3)1.3产品选型说明 (4)1.4技术参数 (4)1.5雷达测量原理 (5)第二章产品外形及结构说明 (6)2.1产品外形尺寸 (6)2.2使用说明 (6)第三章产品安装 (7)3.1安装要求 (7)3.2安装示意图 (7)第四章设参与调试 (10)4.1硬件准备 (10)4.2PC上位机界面说明 (10)4.3参数说明 (11)4.3.1打开设参软件 (11)4.3.2【阻尼滤波】 (12)4.3.3【低位调整】 (13)4.3.4【高位调整】 (13)4.3.5【盲区设定】 (13)4.3.6【量程设定】 (14)4.3.7【算法】 (14)4.3.8【阈值裕量】 (15)4.44G通讯设备步骤 (15)第五章附录B：术语表 (19)第一章产品概述1.1产品简介MGTR-S-R系列雷达水位计，采用线性调频连续波（FMCW）体制，通过对发射信号和回波信号相参接收，形成与距离成比例关系的差频信号，采用信号处理和高精度频谱估计等技术手段来实现液位的高精度测量。
TC-S(M)W水位计的排污方法与维修方法一.排污方法超高压双色水位计的排污方法：有二种，可用汽排，也可用水排。
（一）高温高压蒸汽排污的操作程序是：1、首先关闭双色水位计的水阀；2、打开双色水位计的排污阀；此时，锅炉内的高温高压饱和蒸汽通过双色水位计的汽阀，进入水位计的本体，将本体内的污垢通过水位计的水阀的后腔体，由排污阀排出，达到汽排污的目的。
（二）高压水排污的操作程序是：3、首先关闭双色水位计的水阀；4、关闭锅炉汽包上的一次汽阀；5、打开双色水位计的排污阀；此时，锅炉内的高温高压水通过锅炉汽包一次水阀进入双色水位计的平衡管，再经过水位计的汽阀进入水位计的本体，形成旋涡的高压水将本体内的污垢通过水位计的水阀后腔体，由排污阀排出。
通过以上两种排污方法排污后，再将各阀门恢复到工作状态即可。
我们公司生产的超高压双色水位计一般要求: 刚投运或更换备件前三个月可以15~20天排污一次,每次大约3~5分钟,以后要7天排污一次。
二、装配方法组装观察窗：参照图（一）螺母螺栓垫圈压盖缓冲垫平面镜保护带保护垫防腐垫密封垫本体图(一) 观察窗结构图由本公司提供的成套密封件包装盒上的排列顺序与本说明所示完全一致，装配时不可搞错，否则将导致泄漏。
a螺栓螺纹上涂耐高温防烧结剂（我公司可提供）后，栽入本体（螺纹短的一端）。
栽入的螺栓每行应在一条直线上，螺栓头应在同一平面上。
b平面镜装入压盖前应仔细检查相接触的密封面，不许有任何污物，硬质点，然后将用软布擦净的缓冲垫、平面镜装入压盖（不可触及透光表面）使平面镜凸量尽可能保证在0.03-0.06之间。
否则应进行选配。
c将本体密封面清理干净不许有任何污物、硬质点存在。
将清洁的密封垫、防腐垫、保护垫（不可触及透光表面）装入本体，d将压盖装入本体。
装上垫圈、螺母，徒手拧紧。
e压盖螺栓应以20、40、60、80、100N.m力矩层次，按下图顺序逐步紧固。
（12MPa最大扭矩值80N.m；16MPa最大扭矩值90N.m；22MPa最大扭矩值100N.m）两面装配相同。
水位计使用说明书一、产品概述水位计是一种用来测量液体水位高低的仪器，它通常由浮子、测量杆、计量尺等组成。
本说明书详细介绍了水位计的使用方法、注意事项以及维护保养等相关信息。
二、产品规格1. 测量范围：0～10米2. 测量精度：±5毫米3. 工作温度：-20℃～60℃4. 材质：不锈钢三、使用方法1. 安装水位计根据实际需要选择合适的安装位置，确保测量杆能够自由浮动，并且不受外界干扰。
将测量杆固定在要测量液体的侧壁上，并确保与液面平行。
2. 示数读取当水位发生变化时，测量杆会跟随液位升降，并通过计量尺上的刻度进行示数。
用户可以根据刻度读取液位高度。
3. 准确性调校在初次使用或长时间未使用后，需要进行准确性调校。
具体方法如下：a. 确保测量杆在没有液位的情况下，指示器指向零刻度。
b. 将测量杆完全插入液体，等待一段时间使浮子稳定，记录此时的示数。
c. 比较示数与实际液位的差异，并将差异通过调校开关进行调整。
四、注意事项1. 防止震动：水位计安装时应尽量避免受到外界震动，以免干扰浮子的浮动和精度读取。
2. 防止污染：水位计应安装在无腐蚀性和污染性物质的环境中，以确保产品的正常使用寿命。
3. 防止冻结：在低温环境下使用水位计时，应采取相应的防冻措施，以免影响仪器的正常工作。
4. 维护保养：定期对水位计进行清洁和检查，确保测量杆的自由浮动和刻度的清晰可读。
五、故障排除在使用过程中，如果发现水位计出现异常现象，如示数异常、测量杆卡住等情况，请及时进行故障排除。
可参考以下方法：1. 检查是否有外界干扰物体，有则及时清除。
2. 检查测量杆是否被固定在液体表面。
3. 检查刻度盘是否清晰可读，若不清晰可参照维护保养部分进行清洁。
六、维护保养1. 定期清洁：使用软布蘸取清水擦拭水位计表面，不要使用有腐蚀性的溶剂或刷子清洁。
2. 定期检查：检查测量杆和刻度尺是否有损坏或变形情况，如有问题及时更换。
3. 存放注意：长期不使用时，请将水位计放置在干燥通风的地方，避免受潮或霉变。
静压式液位计、静压式水位传感器使用说明书一.概述静压式液位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
水位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。
静压式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
防护等级：IP68。
型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的水位计。
二、外形结构（单位：mm ）：三、工作原理静压式液位计中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
通讯类型：1—串口; 2—4～20mA ;精 度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注) 采集类型：水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高，响应时间≤1ms。
精度等级高，可达0.1级。
全不锈钢密封结构，IP68防水。
聚氨酯导气电缆，耐高温、耐腐蚀。
体积小巧，便于安装、投放。
五、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）六、接线图七、注意事项1.当收到静压式液位计时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。
I P68雷达水位计目录1、产品原理 (1)2、水利行业应用特点 (1)3、仪表介绍 (2)4、仪表安装 (2)5、电气连接 (3)6、仪表调试 (4)7、结构尺寸 (5)8、技术参数 (7)9、仪表线性 (8)10、产品选型 (9)调频IP68雷达水位计1.产品原理：调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。
因为光速C 和调频斜率K已知，因此估算出频率差δf，便可得到雷达安装位置料面的距离R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。
2、120GIP68雷达水位计的特点●波束角小，能量集中，具有更强抗干扰能力，更高的测量精度●体积小，重量较轻，便于安装●防护等级高达IP68、适合多种水位测量场合。
●测量范围最高可达40米，覆盖大型水库等水位测量●多种输出电路接口与采集系统配合3、仪表介绍应用：河道、湖泊、浅滩测量范围：20米和40米两种过程连接：龙门框，锁紧法兰从DN65/2.5"起过程温度：-40～80℃过程压力：（-0.1～0.3）MPa精度：±2mm频率范围：120GHz防护等级：IP68天线尺寸：42mm透镜供电电源：DC（12—24V）/四线供电电源：DC（3.6V）/四线信号输出：RS485调试：蓝牙/Modbus协议波特率：115200仰角补偿：带温度补偿：带现场显示：无外壳：塑料PVDF4、仪表安装安装前的准备请注意以下事项，以确保仪表能正确安装：请预留足够的安装空间。
请避免强烈震动的安装场合。
图示说明及安装位置IP68雷达水位计安装示意图（一）IP68雷达水位计安装示意图（二）注：雷达天线发射微波时，都有一定发射角。
从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不得有障碍物。

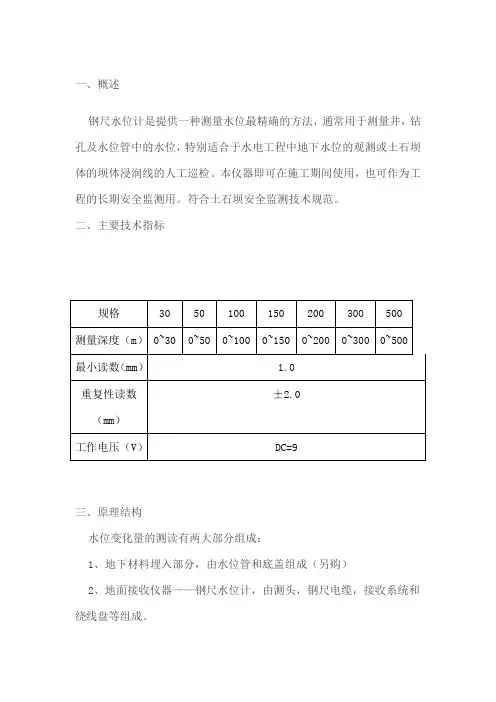

一、概述钢尺水位计是提供一种测量水位最精确的方法，通常用于测量井，钻孔及水位管中的水位，特别适合于水电工程中地下水位的观测或土石坝体的坝体浸润线的人工巡检。
本仪器即可在施工期间使用，也可作为工程的长期安全监测用。
符合土石坝安全监测技术规范。
二、主要技术指标规格3050100150200300500测量深度（m）0~300~500~1000~1500~2000~3000~500最小读数（mm） 1.0重复性读数±2.0（mm）工作电压（V）DC=9三、原理结构水位变化量的测读有两大部分组成：1、地下材料埋入部分，由水位管和底盖组成（另购）2、地面接收仪器——钢尺水位计，由测头，钢尺电缆，接收系统和绕线盘等组成。
测头部分：不锈钢制成，内部安装了水阻接触点，当触点接触到水面时，便会接通接收系统，当触点离开水面时，就会关闭接收系统。
钢尺电缆部分：由钢尺和导线采用塑胶工艺合而为一，即防止了钢尺锈蚀，又简化了操作过程，测读更加方便，准确。
接收系统部分：由音响器、指示灯和峰值指示器组成。
音响器发出连续不断的蜂鸣声响，指示灯点亮，峰值指示为电压表指示。
四、使用方法测量时，让绕线盘自由转动后，按下电源按钮，把测头放入水位管内，手拿钢尺电缆，让测头缓慢的向下移动，当测头的接触点接触到水面时接收系统的音响器会发出连续不断的蜂鸣声。
此时读出钢尺电缆在管口处的深度尺寸，即为地下水位离管口的距离。
（若在噪声比较大的环境中测量时，蜂鸣器听不见，可观测指示灯和电压表。
）用户在测读时必须注意两点：A）当测头的触点接触到水面时，音响器会发出声音，指示灯亮，电压表指针转动。
此时应缓慢的放钢尺电缆，以便仔细地寻找到发音或指示瞬间的确切位置后读出该点距孔口的深度尺寸。
B)读数的准确性，决定于及时的判断蜂鸣器或指示的起始位置，测量的精度与操作者的熟练程度有关，故应反复练习与操作。
五、维护因电池容量有限，每当测量完毕后，应立即关闭电源开关，切勿忘记！更换电池时(电池为9V,万用表电池).拨开电池盒盖板即可更换电池。

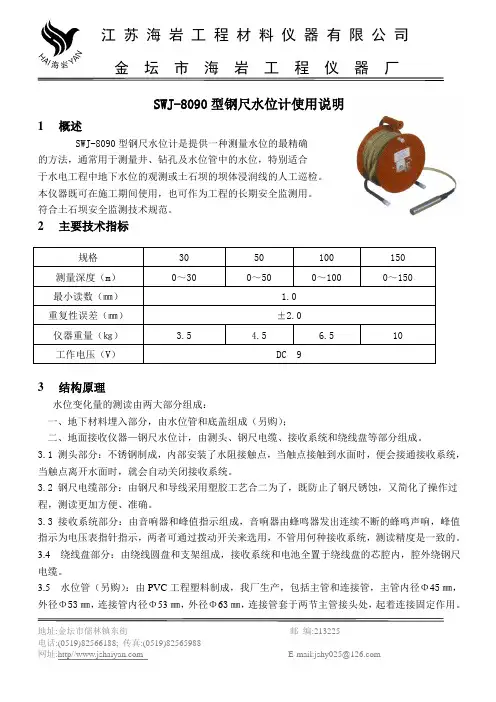

SWJ-8090型钢尺水位计使用说明1 概述SWJ-8090型钢尺水位计是提供一种测量水位的最精确的方法，通常用于测量井、钻孔及水位管中的水位，特别适合 于水电工程中地下水位的观测或土石坝的坝体浸润线的人工巡检。
本仪器既可在施工期间使用，也可作为工程的长期安全监测用。
符合土石坝安全监测技术规范。
2 主要技术指标3 结构原理水位变化量的测读由两大部分组成：一、地下材料埋入部分，由水位管和底盖组成（另购）；二、地面接收仪器—钢尺水位计，由测头、钢尺电缆、接收系统和绕线盘等部分组成。
3.1 测头部分：不锈钢制成，内部安装了水阻接触点，当触点接触到水面时，便会接通接收系统， 当触点离开水面时，就会自动关闭接收系统。
3.2 钢尺电缆部分：由钢尺和导线采用塑胶工艺合二为了，既防止了钢尺锈蚀，又简化了操作过 程，测读更加方便、准确。
3.3 接收系统部分：由音响器和峰值指示组成，音响器由蜂鸣器发出连续不断的蜂鸣声响，峰值指示为电压表指针指示，两者可通过拨动开关来选用，不管用何种接收系统，测读精度是一致的。
3.4 绕线盘部分：由绕线圆盘和支架组成，接收系统和电池全置于绕线盘的芯腔内，腔外绕钢尺电缆。
3.5 水位管（另购）：由PVC 工程塑料制成，我厂生产，包括主管和连接管，主管内径Φ45㎜，外径Φ53㎜，连接管内径Φ53㎜，外径Φ63㎜，连接管套于两节主管接头处，起着连接固定作用。
地址:金坛市儒林镇东街 邮 编:213225 电话:(0519)82566188; 传真:(0519)82565988网址:http// E-mail:jshy025@金 坛 市 海 岩 工 程 仪 器厂金坛市海岩工程仪器厂主管上打有四排Φ7㎜的孔，使水顺利进入管内，埋设时，应在主管外包上土工布，并固定好，起过滤作用。
3.6 底盖（另购）：由注塑制成，我厂生产，安装在水位管的底端和顶端，能有效地防止泥沙进入，或异物掉入管内，从而避免影响测量。
