工程制图投影基础
- 格式:ppt
- 大小:3.87 MB
- 文档页数:75

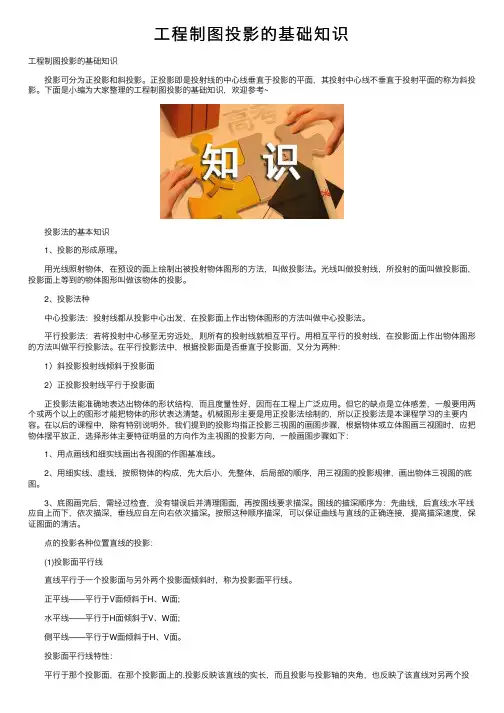

⼯程制图投影的基础知识⼯程制图投影的基础知识 投影可分为正投影和斜投影。
正投影即是投射线的中⼼线垂直于投影的平⾯,其投射中⼼线不垂直于投射平⾯的称为斜投影。
下⾯是⼩编为⼤家整理的⼯程制图投影的基础知识,欢迎参考~ 投影法的基本知识 1、投影的形成原理。
⽤光线照射物体,在预设的⾯上绘制出被投射物体图形的⽅法,叫做投影法。
光线叫做投射线,所投射的⾯叫做投影⾯,投影⾯上等到的物体图形叫做该物体的投影。
2、投影法种 中⼼投影法:投射线都从投影中⼼出发,在投影⾯上作出物体图形的⽅法叫做中⼼投影法。
平⾏投影法:若将投射中⼼移⾄⽆穷远处,则所有的投射线就相互平⾏。
⽤相互平⾏的投射线,在投影⾯上作出物体图形的⽅法叫做平⾏投影法。
在平⾏投影法中,根据投影⾯是否垂直于投影⾯,⼜分为两种: 1)斜投影投射线倾斜于投影⾯ 2)正投影投射线平⾏于投影⾯ 正投影法能准确地表达出物体的形状结构,⽽且度量性好,因⽽在⼯程上⼴泛应⽤。
但它的缺点是⽴体感差,⼀般要⽤两个或两个以上的图形才能把物体的形状表达清楚。
机械图形主要是⽤正投影法绘制的,所以正投影法是本课程学习的主要内容。
在以后的课程中,除有特别说明外,我们提到的投影均指正投影三视图的画图步骤,根据物体或⽴体图画三视图时,应把物体摆平放正,选择形体主要特征明显的⽅向作为主视图的投影⽅向,⼀般画图步骤如下: 1、⽤点画线和细实线画出各视图的作图基准线。
2、⽤细实线、虚线,按照物体的构成,先⼤后⼩,先整体,后局部的顺序,⽤三视图的投影规律,画出物体三视图的底图。
3、底图画完后,需经过检查,没有错误后并清理图⾯,再按图线要求描深。
图线的描深顺序为:先曲线,后直线;⽔平线应⾃上⽽下,依次描深,垂线应⾃左向右依次描深。
按照这种顺序描深,可以保证曲线与直线的正确连接,提⾼描深速度,保证图⾯的清洁。
点的投影各种位置直线的投影: (1)投影⾯平⾏线 直线平⾏于⼀个投影⾯与另外两个投影⾯倾斜时,称为投影⾯平⾏线。
大一工程制图点的投影知识点总结在工程制图中,点的投影是其中的基础概念之一。
了解和掌握点的投影知识对于工程制图的学习和实践都至关重要。
本文将对大一工程制图点的投影知识点进行总结,以帮助读者更好地理解和应用这一概念。
1. 点的投影概念点是一个没有大小和形状的基本图形元素,而点的投影是指将点在某个平面上的投影位置。
在工程制图中,常用的投影平面有垂直于水平面(俯视图,即平面图)和垂直于垂直面(正视图,即立体图)的两个投影面。
2. 点在水平投影面上的投影当点在水平投影面上进行投影时,我们可以直接按照点的位置在水平面上标注出其投影位置。
水平投影也称为俯视图,是制图中最常用的一种投影。
3. 点在垂直投影面上的投影当点在垂直投影面上进行投影时,我们需要根据点的先后顺序和距离来确定其在投影面上的位置。
在垂直投影中,我们通常使用正视图来表示点的投影位置。
4. 点在多个投影面上的投影在实际工程制图中,一个点可能需要在多个投影面上进行投影。
这时,我们可以根据不同的投影面,分别画出该点在每个投影面上的投影位置。
通过在不同的视图中观察和标注这些投影,可以更全面地了解和描述点的位置。
5. 点的投影位置变化当点的位置发生变化时,其在投影面上的投影位置也会随之改变。
在工程制图中,通过观察和分析点在不同投影面上的变化,可以推断出点在三维空间中的实际位置。
6. 投影线与真实线在点的投影中,我们通常使用投影线来表示点在投影面上的投影位置。
投影线是连接点和投影位置的直线,它只是点在投影面上的一种表达方式,并不代表真实的线段或距离。
因此,在进行点的投影时,需要区分投影线和真实线之间的关系。
7. 点的投影应用点的投影不仅仅是一个理论概念,还具有广泛的应用价值。
在工程制图和设计中,点的投影可以帮助我们准确地定位和描述一个点的位置,从而为后续的图形绘制和建模提供基础。
同时,通过观察点在不同投影面上的变化,还可以推断出其他图形的投影位置和形态。
总结:点的投影是工程制图中的基础概念,了解和掌握点的投影知识对于工程制图的学习和实践都至关重要。
