第20章组合逻辑电路习题课
- 格式:ppt
- 大小:556.00 KB
- 文档页数:20
《组合逻辑电路》练习题及答案[3.1] 分析图P3.1电路的逻辑功能,写出Y 1、、Y 2的逻辑函数式,列出真值表,指出电路完成什么逻辑功能。
[解]BCAC AB Y BC AC AB C B A ABC Y ++=+++++=21)(B 、C 为加数、被加数和低位的进位,Y 1为“和”,Y 2为“进位”。
[3.2] 图P3.2是对十进制数9求补的集成电路CC14561的逻辑图,写出当COMP=1、Z=0、和COMP=0、Z=0时,Y 1~Y 4的逻辑式,列出真值表。
[解](1)COMP=1、Z=0时,TG 1、TG 3、TG 5导通,TG 2、TG 4、TG 6关断。
3232211 , ,A A Y A Y A Y ⊕===, 4324A A A Y ++=(2)COMP=0、Z=0时,Y 1=A 1, Y 2=A 2, Y 3=A 3, Y 4=A 4。
COMP =0、Z=0的真值表从略。
[题3.3] 用与非门设计四变量的多数表决电路。
当输入变量A 、B 、C 、D 有3个或3个以上为1时输出为1,输入为其他状态时输出为0。
[解] 题3.3的真值表如表A3.3所示,逻辑图如图A3.3所示。
ABCD D ABC D C AB CD B A BCD A Y ++++=BCD ACD ABC ABC +++=B C D A C D A B D A B C ⋅⋅⋅=[3.4] 有一水箱由大、小两台泵M L 和M S 供水,如图P3.4所示。
水箱中设置了3个水位检测元件A 、B 、C 。
水面低于检测元件时,检测元件给出高电平;水面高于检测元件时,检测元件给出低电平。
现要求当水位超过C 点时水泵停止工作;水位低于C 点而高于B 点时M S 单独工作;水位低于B 点而高于A 点时M L 单独工作;水位低于A 点时M L 和M S 同时工作。
试用门电路设计一个控制两台水泵的逻辑电路,要求电路尽量简单。
[解] 题3.4的真值表如表A3.4所示。
例1 指出下图1所示电路的输出逻辑电平是高电平、低电平还是高阻态。
已知图(a)中的门电路都是74系列的TTL门电路,图(b)中的门电路为CC4000系列的CMOS门电路。
图1解: TTL门电路的输入端悬空时,相当于高电平输入,输入端接有电阻时,其电阻阻值大于1.4K时,该端也相当于高电平,电阻值小于0.8K时,该端才是低电平。
而CMOS逻辑门电路,输入端不管是接大电阻还是接小电阻,该端都相当于低电平(即地电位)。
所以有如下结论:(a) 1L为低电平状态;2L是低电平状态;3L是高电平状态;4L 输出为高阻状态;(b) 1L输出为高电平;2L输出是低电平状态;3L输出是低电平状态;例2 图例2所示为用三态门传输数据的示意图,图中n 个三态门连到总线BUS ,其中D 1、D 2、…、D n 为数据输入端,EN 1、EN 2、…、ENn 为三态门使能控制端,试说明电路能传输数据的原理。
图例2 解:由三态门电路符号可知,当使能端低电平时,三态门输出为高阻阻态,所以,只要给各三态门的使能端n EN EN EN ,,,21 依次为高电平时,则,1n D D 的数据就依次被传输到总线上去。
例3 某功能的逻辑函数表达式为L=∑m(1,3,4,7,12,14,15);(1)试用最少量的“与-非”门实现该函数;(2)试用最少量的“或-非”门实现该函数;解: (1)设变量为A 、B 、C 、D ,用卡诺图化简,结合“1”方格得:DBACDAABCDCBDBACDAABCDCBDCBAfL=+++==),,,((2)卡诺图中结合“0”方格,求最简的“或—与”表达式,得:DCADCBDBBADCADCBDBBAL+++++++++=++++++=))()()((例4 试用一片八选一数据选择器74LS151实现逻辑函数。
(1) ACD D ABC CD B A D C B A Z ++=),,,( (2) C B A C B A C B A C B A Z ++=),,(解:解例基本思路:选定多路选择器的地址输入变量,列出卡诺图,求出数据输入端的函数关系式;(1) 选定四变量函数中的ABC(A 2A 1A 0)为地址输入,卡诺图为画出的电路图为:(2) 选定多路选择器的地址变量为)(012A A A ABC ,由于地址数正好是变量数,所以数据输入端的逻辑关系一定是常量“0”和“1”。

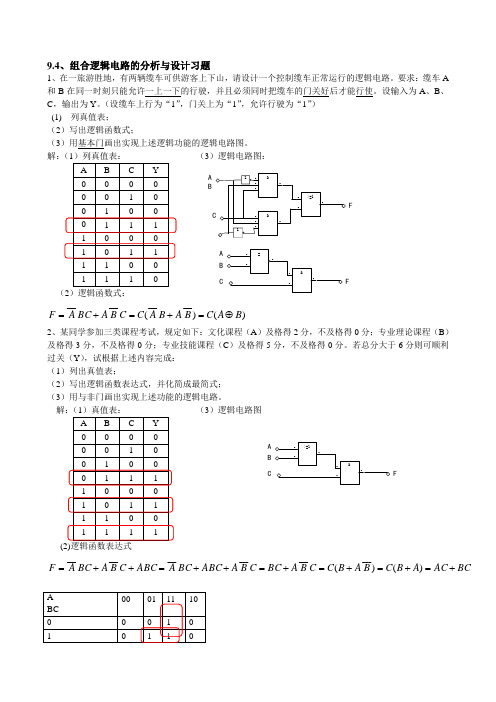

9.4、组合逻辑电路的分析与设计习题1、在一旅游胜地,有两辆缆车可供游客上下山,请设计一个控制缆车正常运行的逻辑电路。
要求:缆车A 和B在同一时刻只能允许一上一下的行驶,并且必须同时把缆车的门关好后才能行使。
设输入为A、B、C,输出为Y。
(设缆车上行为“1”,门关上为“1”,允许行驶为“1”)(1) 列真值表;(2)写出逻辑函数式;(3)用基本门画出实现上述逻辑功能的逻辑电路图。
解:(1)列真值表:(3)逻辑电路图:)()(____________BACBABACCBABCAF⊕=+=+=2、某同学参加三类课程考试,规定如下:文化课程(A)及格得2分,不及格得0分;专业理论课程(B)及格得3分,不及格得0分;专业技能课程(C)及格得5分,不及格得0分。
若总分大于6分则可顺利过关(Y),试根据上述内容完成:(1)列出真值表;(2)写出逻辑函数表达式,并化简成最简式;(3)用与非门画出实现上述功能的逻辑电路。
(3)逻辑电路图(2)逻辑函数表达式BCACABCBABCCBABCCBAABCBCAABCCBABCAF+=+=+=+=++=++=)()(__________________ABFAFBCAFBC3、中等职业学校规定机电专业的学生,至少取得钳工(A)、车工(B)、电工(C)中级技能证书的任意两种,才允许毕业(Y )。
试根据上述要求:(1)列出真值表;(2)写出逻辑表达式,并化成最简的与非—与非形式;(3)用与非门画出完成上述功能的逻辑电路。
解:(1(3)逻辑电路:(2)逻辑表达式:最简的与非—与非形式:ABC C AB C B A BC A F +++=_____________________________________________________________________________________________________________AB BC AC AB BC AC AB BC AC AB BC AC F ••=•+=++=++=4、用基本逻辑门电路设计一个一位二进制全加器,输入变量有:A 为被加数,B 为加数,C 为较低位的进位,输出函数为本位和S 及向较高位的进位H 。
1.组合电路如图所示,分析该电路的逻辑功能。
解:(1)由逻辑图逐级写出逻辑表达式ABC P =CP BP AP L ++=ABC C ABC B ABC A ++= (2)化简与变换CB A ABC C B A ABC C B A ABC L +=+++=++=)((3)由表达式列出真值表(4)分析逻辑功能由真值表可知,当A 、B 、C 三个变量不一致时,电路输出为“1”,所以这个电路称为“不一致电路”。
2.由3线-8线译码74LS138(输出低电平有效)和4选1数据选择器(74LS153)组成如图所示的电路,B 1、B 2和C 1、C 2为二组二进制数,试列出真值表,并说明功能。
真值表A B CL解: 输出表达式: 212101122321F D C C D C C D C C D C C =+++021*********Y C C Y C C Y C C Y C C =⋅+⋅+⋅+⋅21021210212102121021A A A C C A A A C C A A A C C A A A C C =⋅+⋅+⋅+⋅2121212121212121B BC C B B C C B B C C B B C C =⋅+⋅+⋅+⋅功能说明:由地址码C 2C 1选择B 2B 1的最小项的反变量输出3.设计一个监视交通信号灯工作状态的逻辑电路。
正常情况下,红、黄、绿灯只有一个亮,否则视为故障状态,发出报警信号,提醒有关人员修理。
要求:(1)用门电路实现(2)用3-8线译码器实现(3)用4选1数据选择器实现。
解:(1)用门电路实现真值表B 2C 1C 0 00 11 01 1F21B B 21B B 21B 21B B①逻辑抽象输入变量:R 、A 、G ,红、黄、绿灯;灯亮为1,不亮为0。
输出变量:Z--故障信号,正常工作Z 为0,发生故障Z 为1。
列出真值表②写出函数式并化简 Z R A G RAG RA G RAG RAG =++++ 经卡诺图化简得: Z R A G RA RG AG =+++ ③画出电路图(2)用3-8线译码器实现①标准与或式 03567 Z R A G RAG RA G RAG RAG m m m m m =++++=++++ ②化成与非-与非式 0356703567Z m m m m m m m m m m =++++=⋅⋅⋅⋅ ③设R =A 2、A =A 1、G =A 0 则03567Z Y Y Y Y Y =⋅⋅⋅⋅ ④画连线图(3)用4选1数据选择器实现①标准与或式 Z R A G RAG RA G RAG RAG =++++S =1时 4选1 010*********Y D A A D A A D A A D A A =+++ ②确定输入变量和地址码的对应关系令A =A 1,G = A 0 ( )()()1Z R A G R AG R AG AG =+++⋅ 则:0D R = 12D D R == 31D =4.分别用74LS153(4选1数据选择器)和74LS152(8选1)实现函数F=AB+BC+AC 。
第2章习题一、单选题1.若在编码器中有50个编码对象,则输出二进制代码位数至少需要( B )位。
A)5 B)6 C)10 D)502.一个16选1的数据选择器,其选择控制(地址)输入端有( C )个,数据输入端有( D )个,输出端有( A )个。
A)1 B)2 C)4 D)163.一个8选1的数据选择器,当选择控制端S2S1S0的值分别为101时,输出端输出( D )的值。
A)1 B)0 C)D4D)D54.一个译码器若有100个译码输出端,则译码输入端至少有( C )个。
A)5 B)6 C)7 D)85.能实现并-串转换的是( C )。
A)数值比较器B)译码器C)数据选择器D)数据分配器6.能实现1位二进制带进位加法运算的是( B )。
A)半加器B)全加器C)加法器D)运算器7.欲设计一个3位无符号数乘法器(即3×3),需要()位输入及( D )位输出信号。
A)3,6 B)6,3 C)3,3 D)6,68.欲设计一个8位数值比较器,需要()位数据输入及( B )位输出信号。
A)8,3 B)16,3 C)8,8 D)16,169. 4位输入的二进制译码器,其输出应有( A )位。
A)16 B)8 C)4 D)1二、判断题1. 在二——十进制译码器中,未使用的输入编码应做约束项处理。
()2. 编码器在任何时刻只能对一个输入信号进行编码。
()3. 优先编码器的输入信号是相互排斥的,不容许多个编码信号同时有效。
()4. 编码和译码是互逆的过程。
()5. 共阴发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。
()6. 3位二进制编码器是3位输入、8位输出。
()7. 组合逻辑电路的特点是:任何时刻电路的稳定输出,仅仅取决于该时刻各个输入变量的取值,与电路原来的状态无关。
()8. 半加器与全加器的区别在于半加器无进位输出,而全加器有进位输出。
()9. 串行进位加法器的优点是电路简单、连接方便,而且运算速度快。
组合逻辑电路习题及参考答案一、填空题:1.组合逻辑电路的输出仅与输入的状态 有关。
2.共阳极的数码管输入信号的有效电平是 低 电平。
二、选择题:1.组合电路的输出取决于( a )。
a.输入信号的现态b.输出信号的现态c.输入信号的现态和输出信号变化前的状态2.组合电路的分析是指 ( c )a.已知逻辑图,求解逻辑表达式的过程b.已知真值表,求解逻辑功能的过程c.已知逻辑图,求解逻辑功能的过程3.电路如图所示,其逻辑功能为 ( b )a.“与”门,其表达式F=ABCDb.”与或非“门,其表达式c.”与非“门,其表达式4.组合逻辑电路的设计是指 ( a ) a.已知逻辑要求,求解逻辑表达式并画逻辑图的过程b.已知逻辑要求,列真值表的过程c.已知逻辑图,求解逻辑功能的过程5. 组合电路是由 ( a )a.门电路构成b.触发器构成c. a 和b三、判断正误题:1.组合逻辑电路的输出只取决于输入信号的现态。
(对) 2. 组合逻辑电路中的每一个门实际上都是一个存储单元。
(错)四、分析、化简:1.写出图示逻辑电路的逻辑表达式及真值表。
F AB CD =+F AB CD =*解: (a)(b (a)真值表(b)真值表2.化简下列逻辑函数① ② ③12312312Y A B C Y A B Y Y Y Y B A B C A B B ABC AB BY Y Y B AB B AB B A A B AB ⎫=++⎪⎪=+==++=+++++=++⎬⎪=++⎪⎭=+=+=+(1+)或ABC C B A C AB BC A C B A ++++D C B AB BC A +++()C B AB C A C B A ++++。
第8章思考题与习题8.1 在题8.1图所示电路中,A 、B 是数据输入端,K 是控制输入端,试分析在控制输入K 的不同取值下,数据输入A 、B 和输出间的关系。
(a ) (b )题8.1图解:(a )F a =ABK+(A+B)K当K=0时,F a =(A+B) 与逻辑关系当K=1时,F a =AB 或逻辑关系(b )一位二进制数比较器,低电平有效AB Kb1 b2 F b2 AB A K F 1b ⋅⋅=B A K ⋅=BA K +=AB B K F b ⋅⋅=3B A K ⋅=BA K +=312b b b F F K F ⋅⋅=BA K ⊕+=8.2设计一组合逻辑电路,输入为三位二进制数,输出为F 。
其功能是:输入的三位数码中有奇数个“1”时,电路的输出F 为1,否则为0。
要求用“异或”门实现该电路。
解:设三位二进制数分别为A 、B 、C由真值表可得F=m 1+ m 2 + m 4 + m 7 =A ⊕B ⊕CC B A F8.3 试用三个一位半加器实现下列函数,且不附加任何其它门。
(1)F 1(X ,Y ,X )=Σm (1,2,4,7)(2)F 1(X ,Y ,Z )Z Y X YZ X += (3)F 3(X ,Y ,X )=Σm (1,3,5,6) (4)F 4(X ,Y ,X )=X Y Z解:8.4某工厂有三个车间,每个车间各需1KW的电力。
这三个车间由两台发电机组供电,一台是1KW,另一台是2KW。
此三车间经常不同时工作,为了节省能源,又保证电力的供应,试设计一个逻辑电路,能自动完成配电任务。
解:设三个车间为A、B、C:“1”工作;“0”不工作1KW发电机为F1,2KW发电机为F2:“1”工作;“0”不工作列真值表:A B C F1F2 A B C F1F20 0 0 0 0 1 0 0 1 00 0 1 1 0 1 0 1 0 10 1 0 1 0 1 1 0 0 10 1 1 0 1 1 1 1 1 1CBAF⊕⊕=1ACBCABF2++=C8.5用两片CC4512八选一数据选择器分别生成逻辑函数Y 1和Y 2,画出接线图。
