LCR数字电桥测试步骤

前言本工艺规程目的规范LCR数字电桥测试仪的操作，指导测试作业。

本工艺规程的解释、修改权属广州市地下铁道总公司运营事业总部基地维修中心电子维修部。

适用范围本工艺适用于LCR数字电桥测试议测试瓷片、贴片、插件电容、电阻、电感等。

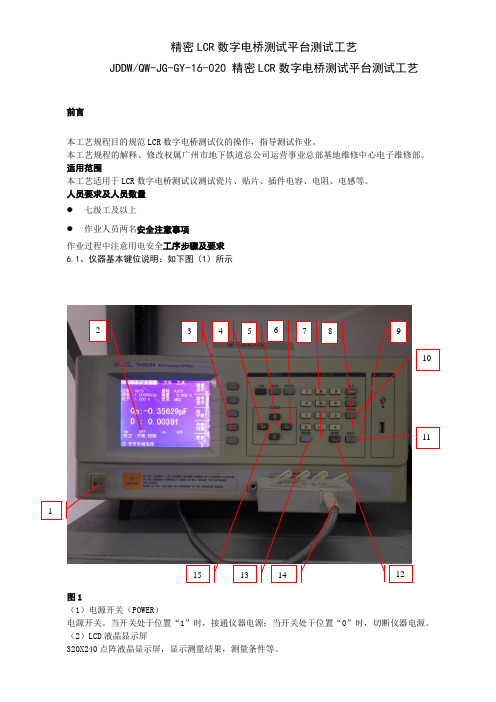

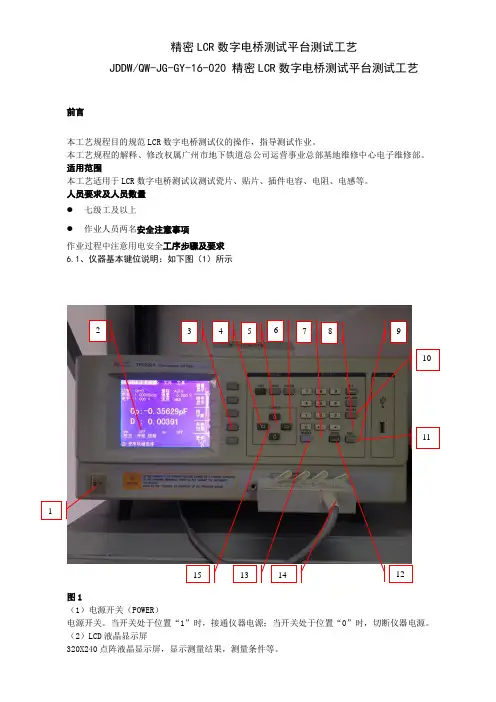

人员要求及人员数量●七级工及以上●作业人员两名安全注意事项作业过程中注意用电安全工序步骤及要求6.1、仪器基本键位说明：如下图（1）所示图1（1）电源开关（POWER）电源开关。

当开关处于位置“1”时，接通仪器电源；当开关处于位置“0”时，切断仪器电源。

（2）LCD液晶显示屏320X240点阵液晶显示屏，显示测量结果，测量条件等。

12（3）软键五个软键可用于选择控制和参数，每个软键的左方都有相应的功能定义。

软键定义随显示页面不同而改变。

（4）LCRZ菜单键按LCRZ键，进入“元件测量显示”页面。

（5）SERUP菜单键按SETUP键，进入“元件测试设置”页面。

（6）SYSTEM菜单键按SYSTEM键，进入“系统设置”页面。

（7）数值键数值键用于向仪器输入数据。

数值键由数字键0至9，小数点键组成。

（8）BACKSPACE键按BACKSPACE键删除输入数值的最后一个数字。

（9）KEYLOCK键按KEYLOCK键，LCD左下角的助手显示“键盘锁定”；再次按KEYLOCK键，LCD左下角的助手显示“键盘锁定释放。

（10）DC BIAS键DC BIAS键用于允许或禁止直流偏置输出。

（11）REST键按REST键，仪器不执行任何操作。

（12）ENTER键ENTER键用于终止数据输入，确认并保存输入行（LCD 最下面一行）显示的数据。

（13）TRIGGER键当仪器触发方式设定为MAN（手动）模式时，可按该键手动触发仪器。

（14）测试端（UNKNOWN）四端对测试端。

用于连接四端对测试夹具或测试电缆，对被测件进行测量。

HD：电流激励高端；HS：电压取样高端；LS：电压取样低端；LD：电流激励低端。

lcr数字电桥测试电容的步骤LCR数字电桥是一种常用的仪器，用于测试电容。

下面将介绍使用LCR数字电桥测试电容的步骤。

一、准备工作在进行测试之前，首先需要准备好以下物品：1. LCR数字电桥：确保电桥能够正常工作，电源充足。

2. 待测试的电容：选择合适的电容进行测试，确保电容符合测试要求。

3. 连接线：使用合适的连接线将电容与电桥连接起来。

二、连接电容1. 将电桥的测试夹具连接到电桥的测试端口上。

2. 将待测试的电容的正极连接到电桥的一个测试夹具上，将负极连接到另一个测试夹具上。

确保连接牢固可靠，避免出现松动或接触不良的情况。

三、设置电桥1. 打开电桥的电源，确保电桥处于工作状态。

2. 根据电桥的使用说明，设置测试电容的频率范围和测试精度。

通常情况下，电桥会自动选择合适的测试频率和精度，但有些型号的电桥需要手动设置。

四、开始测试1. 按下电桥上的测试按钮，开始进行电容测试。

2. 电桥会自动测量电容的阻抗，并显示在电桥的显示屏上。

根据电桥的型号和设置，显示的结果可能是电容的阻抗大小、相位差、等效串联电阻等。

3. 记录显示屏上的测试结果，可以根据需要进行多次测试，取平均值来提高测试的准确性。

五、分析测试结果1. 根据电桥显示的结果，判断电容的质量和性能。

一般来说，电容的阻抗大小和相位差越小，电容的质量越好。

2. 如果测试结果与预期不符，可以检查连接线是否接触良好，电桥的设置是否正确，或者尝试使用其他电桥进行测试。

六、结束测试1. 测试完成后，关闭电桥的电源。

2. 断开连接线，将电容与电桥分开。

3. 将测试结果记录下来，方便日后参考和比对。

总结：使用LCR数字电桥测试电容的步骤包括准备工作、连接电容、设置电桥、开始测试、分析测试结果和结束测试。

通过正确操作和准确记录测试结果，可以评估电容的质量和性能，并为后续的工作提供参考。

在使用电桥进行测试时，要注意操作规范，确保测试结果的准确性。

仪器名称版本LCR电桥A/0序号测试项目编制生效日期审核页数签字审核日期批准文件编号3.LCR仪应在一定的时间内进行国家计量检测机构校准。

仪器编号EZY00004仪器操作规范Easement 仪器型号TH2811C1.开启LCR仪的电源开关，在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的Ω-K Ω-M Ω间的R灯亮，即表示选择在电阻档位；2.将两表笔连接电阻两端,测试值显示屏阻值即是测量值。

操作步骤1.在测量过程中应注意操作规范;2.LCR仪的各种按制应能正常地转换,测试值应能够正确的显示,否则应即时通知仪校员申请维修保证其正常使用.未使用时应放置在平台或无大的振动和干燥的地方存放,并避免物品压住机身以防其损坏;示信的uH-mH-H间的L灯亮，即表示选择在电感档位；2 3.电容测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的pF-nF-uF间的C灯亮，即表示选择在电容档位；4.将两表笔连接电容两端，测量值显示屏容值即是电容容量。

5.电感测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指1页2011-4-1的零点校正钮，则机器自动清零。

注意事项1操作步骤更改处数更改原因2011-04-002测量前校零4读数及量程3表单编号：QG/ESM04-2011-04-0086.将两表笔连接电感两端，测量值显示屏感值即是电感量。

1.数量LCR仪可直接由数字显示屏读出量测值，在测量中应注意参考误差值；2.数量LCR仪按自身标示范围使用，不得超出其量程范围测量。

每次开启电源机器会自动清零，如在测量过程中则按一次面板上电源开关测试值显示屏测试表笔LCR 量程显示LC 的Q 值显示电阻连接方式阻值显示。

LCR数字电桥操作规程（ISO9001-2015）1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。

2.范围：本作业指导书适用该仪器的使用操作。

3.职责：工艺组: 负责仪器定期校验。

实验室：负责仪器设备保养，作业指导书编写。

使用者：按照作业指导书使用仪器。

4.作业内容：4.1.仪器参数4.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.4.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.4.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;4.2.仪器面板4.3.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R 914 153.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键: 灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键: 每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.4.4.操作步骤：4.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.4.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）4.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.4.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.4.4.5.清“0”功能4.4.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性. 4.4.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.4.4.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.4.4.6.等效功能4.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.4.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.4.4.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC谐振则使用并联等效电路.4.4.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.4.4.7.测量速度选择, 所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.4.4.8.电平选择, 一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.4.5.操作注意事项4.5.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.4.5.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.4.5.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.4.5.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.4.5.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。

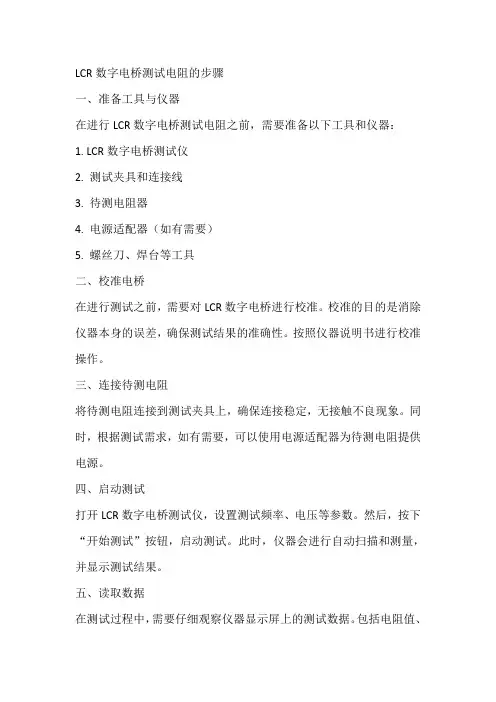

lcr数字电桥测电阻原理LCR数字电桥测电阻原理概述：LCR数字电桥是一种常用的电子测试仪器，用于测量电感、电容和电阻的数值。

其中，测量电阻是其最基本的功能之一。

本文将详细介绍LCR数字电桥测电阻的原理及其工作过程。

一、LCR数字电桥的组成LCR数字电桥由一个电源、一个可变电阻和一个测量电阻的电路组成。

其中，电源提供稳定的电压源，可变电阻用于调节电流大小，测量电阻则是待测电阻。

二、LCR数字电桥测电阻的原理LCR数字电桥测电阻的原理基于电桥平衡条件。

当电桥平衡时，电桥两边电势相等，此时可根据电桥的平衡条件来测量未知电阻的数值。

具体步骤如下：1. 将待测电阻与已知电阻R1连接成电桥电路，通过调节可变电阻使电桥平衡。

2. 在电桥平衡时，测量电桥两端的电压值U1和U2。

3. 根据电桥平衡条件，即R1/Rx = U1/U2，可以计算出待测电阻Rx 的数值。

三、LCR数字电桥测电阻的工作过程1. 首先，将待测电阻与已知电阻R1连接成电桥电路。

2. 调节可变电阻，使电桥达到平衡状态。

3. 通过测量电桥两端的电压值，计算待测电阻的数值。

4. LCR数字电桥通常配备了显示屏，可以直接显示待测电阻的数值。

四、LCR数字电桥测电阻的优势1. 测量精度高：LCR数字电桥采用数字化处理技术，可以提供高精度的测量结果。

2. 测量速度快：电桥平衡时间短，测量速度较快。

3. 操作简便：LCR数字电桥使用方便，只需连接电路并调节可变电阻即可完成测量。

4. 自动化程度高：LCR数字电桥配备了显示屏，可以直接显示测量结果，方便读取和记录。

五、LCR数字电桥测电阻的应用领域LCR数字电桥广泛应用于电子、通信、仪器仪表等领域。

在电子元器件测试中，常用于测量电阻的数值，以验证元器件的质量和性能。

六、总结LCR数字电桥是一种常用的电子测试仪器，用于测量电感、电容和电阻的数值。

其中，测量电阻是其最基本的功能之一。

通过电桥平衡条件，LCR数字电桥可以准确测量待测电阻的数值。

lcr数字电桥测试仪使用方法
lcr数字电桥测试仪是一种常用的电子测量仪器，常用于测量电容、电感、绝缘阻抗、电阻以及其他电性能参数。

它可以实现对复杂电路的快速测量，其精度高、测量范围宽，可以满足大多数测量需求。

lcr数字电桥测试仪主要由测量电桥和控制系统组成，电桥可以根据器件的不同类型选择不同的桥，通常可以分为简单电桥、四接点电桥、八接点电桥和谐振电桥等。

控制系统包括显示器、控制面板、测量放大器和电子计算机等，它们能够检测电容、电感、绝缘阻抗和电阻的变化，以及其它电性能参数，并将测试结果显示在显示器上。

使用lcr数字电桥测试仪的步骤如下：
1．准备好测量电桥和控制系统，将电桥连接到控制系统中，检查各部件的连接是否正确。

2．调试控制面板上的参数，包括测量频率、测量电压、测量电流等，以便满足测量要求。

3．将待测器件接入电桥，并在控制面板上设定频率、电压和电流，然后开始测量。

4．根据显示器的提示，校准电桥，调整电桥结构，以确保测量准
确性。

5．将测量结果记录在记录仪上，以便以后查阅。

充分利用lcr数字电桥测试仪，可以提高测量效率和准确性，实现各种复杂电性能参数的测量，为电子产品的质量检测提供有力保障。

LCR数字电桥的相关操作介绍LCR数码电桥是用于测量电阻、电感和电容的一种电子测量仪器。

它可以在非常高的精度下测量电子元器件的参数。

在本文档中，我们将介绍LCR数字电桥的相关操作流程。

仪器准备在操作LCR数码电桥之前，需要一些基本的仪器设备，包括：•LCR数字电桥•电源线•电功率计•外置短路板操作步骤步骤一：准备电源线和电功率计首先，将电源线插入LCR数字电桥的电源插座，然后将电源线的另一侧插入电功率计的电源插座中。

接下来，将电功率计插入电源插座并打开电源开关。

步骤二：连接被测试电子元器件将被测试的电子元器件连接到LCR数字电桥的测试端口上。

对于电容和电感测量，需要使用正确的夹具来连接被测试的元器件。

对于电阻测试，可以直接将电子元件的引线连接到测试端口上。

步骤三：选择测试参数在LCR数字电桥的控制面板上，选择正确的测试模式和测试参数。

这可能包括选择测试频率、测试范围和精度等。

步骤四：进行测试在设定好测试参数后，可以开始进行测试。

按下起始/停止按钮来开始测试过程。

在测试过程中，可以通过在控制面板上查看显示屏来监测测试结果。

步骤五：测量结束与结果读取一旦测试结束，LCR数码电桥将会通过显示屏上显示出测试结果。

这时，需要从控制面板上读取测量结果并记录下来。

步骤六：清空测试结果并断电在测试完成后，清空测试结果并关闭LCR数码电桥。

此时，需要从电源插座上断开电源线，并从电功率计和LCR数码电桥上断开电源线。

注意事项在操作LCR数字电桥时需要注意以下几点：•在连接电子元器件时要注意正确连接并使用正确的夹具。

•在设定测试参数时，需要确保选择正确的测试模式和测试参数，以避免测试结果出现偏差。

•在测试前需要确保外置短路板已经插入，并已完成自校准程。

•操作过程中应注意安全，避免触摸电器元件，以免造成电击等事故发生。

结论LCR数字电桥是一种非常有用的电子元器件测量仪器。

在正确操作和使用的情况下，它能够以极高的精度测量电阻、电容和电感。

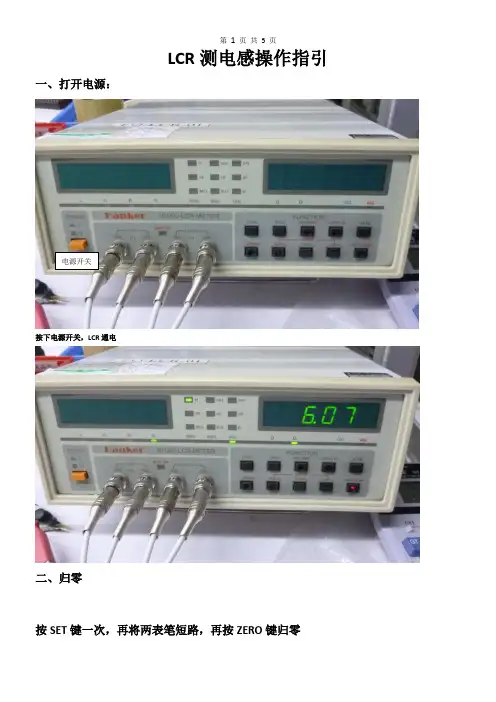

LCR测电感操作指引一、打开电源：
电源开关
按下电源开关，LCR通电
二、归零
按SET键一次，再将两表笔短路，再按ZERO键归零
归零后就可以直接测试所需测试位置的电感值了三、极限值设定按SET键后
灯亮
表笔短路
显示数值
按ZERO键
归零
此时按SET 键一次，进入设置
按ENTER 键确认
表笔测量需测量的位置
显示该位置的电感值
按AUTO键选择要改变的数，按UP/DOWN改变数值，设置好后按ENTER确认
同样按AUTO键选择要改变的数，按UP/DOWN改变数值，设置好上限百分值后按ENTER确认
按ENTER确认
现在可以开始测试了，发出滴滴音正常，不发滴滴音则为不良。

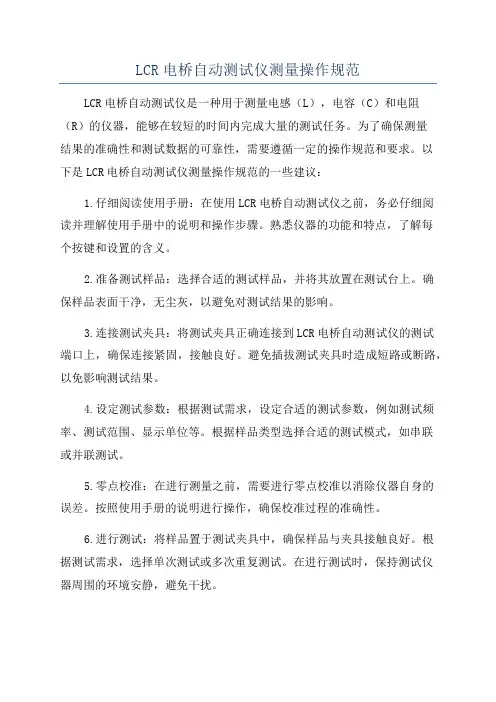

LCR电桥自动测试仪测量操作规范LCR电桥自动测试仪是一种用于测量电感（L），电容（C）和电阻（R）的仪器，能够在较短的时间内完成大量的测试任务。

为了确保测量结果的准确性和测试数据的可靠性，需要遵循一定的操作规范和要求。

以下是LCR电桥自动测试仪测量操作规范的一些建议：1.仔细阅读使用手册：在使用LCR电桥自动测试仪之前，务必仔细阅读并理解使用手册中的说明和操作步骤。

熟悉仪器的功能和特点，了解每个按键和设置的含义。

2.准备测试样品：选择合适的测试样品，并将其放置在测试台上。

确保样品表面干净，无尘灰，以避免对测试结果的影响。

3.连接测试夹具：将测试夹具正确连接到LCR电桥自动测试仪的测试端口上，确保连接紧固，接触良好。

避免插拔测试夹具时造成短路或断路，以免影响测试结果。

4.设定测试参数：根据测试需求，设定合适的测试参数，例如测试频率、测试范围、显示单位等。

根据样品类型选择合适的测试模式，如串联或并联测试。

5.零点校准：在进行测量之前，需要进行零点校准以消除仪器自身的误差。

按照使用手册的说明进行操作，确保校准过程的准确性。

6.进行测试：将样品置于测试夹具中，确保样品与夹具接触良好。

根据测试需求，选择单次测试或多次重复测试。

在进行测试时，保持测试仪器周围的环境安静，避免干扰。

7.记录测试结果：在每次测试结束后，及时记录测试结果，包括电感、电容和电阻的数值、单位和误差范围等。

可以使用电脑或纸笔进行记录，确保数据的准确性和可靠性。

8.数据分析：对测试数据进行分析和比较，找出异常值和趋势，判断样品的特性和性能。

根据测试结果进行进一步的研究和判断，制定相关措施和计划。

9.维护和保养：定期清洁和检查LCR电桥自动测试仪的外部和内部部件，确保仪器的正常工作。

遵循使用手册中的维护和保养要求，以延长仪器的使用寿命。

总结起来，LCR电桥自动测试仪的测量操作规范包括熟悉仪器使用手册、准备样品、连接测试夹具、设定测试参数、进行零点校准、进行测试、记录测试结果、数据分析、维护保养和注意安全等。
