直流系统微机型绝缘监测装置电阻选择

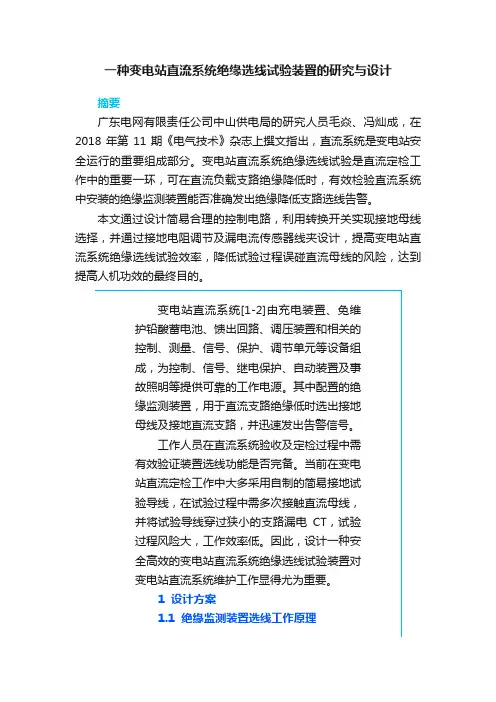

一种变电站直流系统绝缘选线试验装置的研究与设计摘要广东电网有限责任公司中山供电局的研究人员毛焱、冯灿成，在2018年第11期《电气技术》杂志上撰文指出，直流系统是变电站安全运行的重要组成部分。

变电站直流系统绝缘选线试验是直流定检工作中的重要一环，可在直流负载支路绝缘降低时，有效检验直流系统中安装的绝缘监测装置能否准确发出绝缘降低支路选线告警。

本文通过设计简易合理的控制电路，利用转换开关实现接地母线选择，并通过接地电阻调节及漏电流传感器线夹设计，提高变电站直流系统绝缘选线试验效率，降低试验过程误碰直流母线的风险，达到提高人机功效的最终目的。

变电站直流馈线柜中的每条支路都安装有漏电流传感器，用于检测支路绝缘情况。

漏电流传感器环绕安装在直流回路的正负出线上，装置运行时会实时检测各支路传感器输出的信号。

当支路绝缘情况正常时，流过传感器的电流大小相等，方向相反，其输出信号为零；当支路有接地时，漏电流传感器有差流流过，传感器将差流信号传输至绝缘监测装置，装置通过参数计算及时选出接地母线、接地支路，发出告警信号，并将信号上送至厂站和主站监控系统。

变电站直流系统绝缘选线工作原理示意图如图1所示。

图1 变电站直流系统绝缘选线工作原理示意图1.2 绝缘选线试验装置工作原理试验装置的结构[3-6]主要由接地母线切换回路、线夹导通检测回路及接地电流控制回路三部分组成，如图2所示。

图2 绝缘选线试验装置原理示意图具体原理如下：可伸缩导线从直流母线（控制母线+和控制母线）取电，利用转换开关实现接地母线选择，并通过钳形线夹将接地电流穿过各直流支路漏电流传感器，辅助于可调电阻调整接地电流，最终达到直流系统绝缘选线试验要求。

如图2所示，当转换开关YK切换至“0”位置时，线框1中的线夹导通检测回路的YK 接点闭合。

当线夹插入J2孔并闭合时，L2指示灯点亮[7]，表示J2线夹闭合完好，L3—L7指示灯的功能同理于L2指示灯。

当L2—L7指示灯均点亮时，J2—J7线夹均可正常使用。

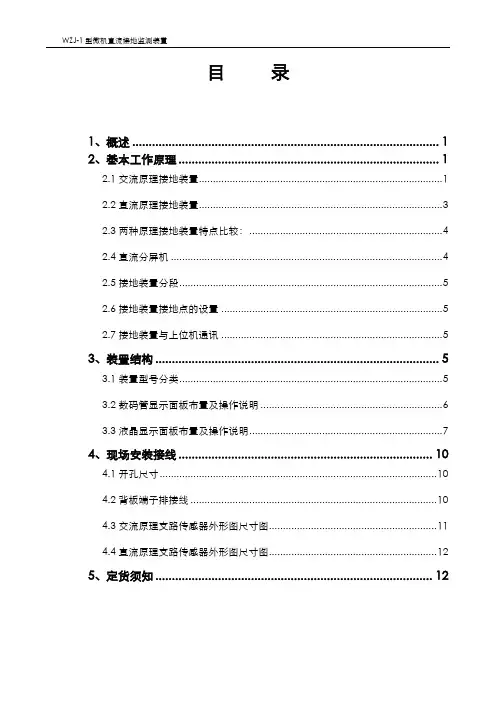

WZJ-1型微机直流接地监测装置目录1、概述 (1)2、基本工作原理 (1)2.1交流原理接地装置 (1)2.2直流原理接地装置 (3)2.3两种原理接地装置特点比较： (4)2.4直流分屏机 (4)2.5接地装置分段 (5)2.6接地装置接地点的设置 (5)2.7接地装置与上位机通讯 (5)3、装置结构 (5)3.1装置型号分类 (5)3.2数码管显示面板布置及操作说明 (6)3.3液晶显示面板布置及操作说明 (7)4、现场安装接线 (10)4.1开孔尺寸 (10)4.2背板端子排接线 (10)4.3交流原理支路传感器外形图尺寸图 (11)4.4直流原理支路传感器外形图尺寸图 (12)5、定货须知 (12)WZJ-1型微机直流接地监测装置1、概述WZJ-1系列微机直流接地监测装置，是在吸收和总结国内同类产品的经验教训基础上研制出来的新一代产品，微机采用美国Intel公司芯片，数据采集系统采用高精度A/D变换器，信号接收回路采用小信号处理技术及多级滤波。

装置具有抗干扰能力强、对直流系统影响小、可靠性高等特点。

广泛应用于发电厂、变电所及厂矿企业直流系统中，直流系统正常运行时，可在线检测直流系统电压及正负母线绝缘电阻，当直流系统发生一点接地时投入低频振荡器，可以自动报出接地支路和支路接地电阻值。

并通过卡钳接收器，在不拉开直流负荷的情况下，定点查找直流一点接地。

2、基本工作原理目前国内生产的接地仪概况起来有两大类：一类是叠加信号原理（简称交流原理），主要采用发低频信号或发双频信号进行比相；另一类是不叠加信号原理（简称直流原理），采用直流霍尔元件或直流磁饱和放大器。

我公司同时生产两种原理的接地仪，以满足客户在不同场合对接地仪的要求。

2.1交流原理接地装置2.1.1母线电压及绝缘电阻测量正常采集正对地电压和负对地电压，并进行累加，数字显示母线电压值，当达到直流系统过压、欠压整定值时，发过压、欠压报警信号。

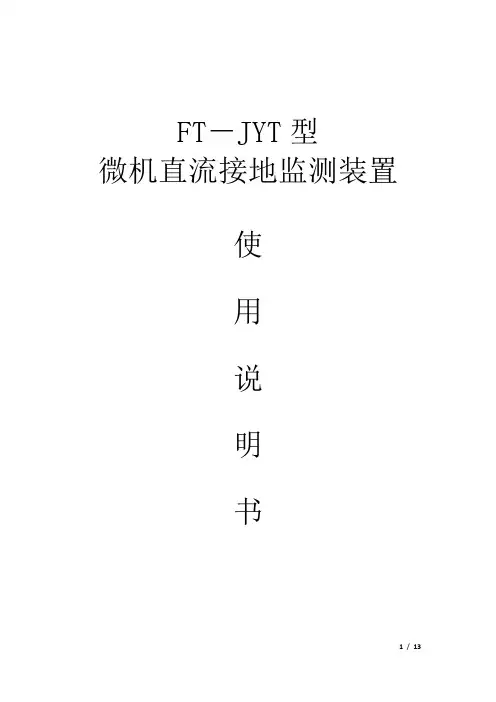

FT－JYT型微机直流接地监测装置使用说明书目录1 装置概述 (3)2 性能和指标 (3)3 工作原理 (4)4 面板布置 (6)5 运行和设定 (6)6 安装尺寸 (9)7 端子接线 (10)8 通信数据表 (10)1装置概述FT－JYT型微机直流接地监测装置（以下简称“本产品”）是在我公司的FT－JYT10型研制的基础上，吸收和总结国内同类产品的经验和不足的，经过近2年的持续试验和持续改进，而推出的新一代智能型直流接地监测产品。

本产品采用美国ATMEL公司生产的具有先进Harvard总线结构和RISC精简指令集高性能微处理器作为主CPU芯片，由于该处理器拥有高达128KB的Flash memory和4KB SRAM memory，无须外引总线，大大提高了产品的可靠性和抗干扰能力。

外观采用铝型材机箱，简洁美观。

本产品具有测量精度高、抗干扰能力强、检测灵敏度高、对直流系统影响小等特点。

性价比远远高于国内同类产品，可广泛应用于发电厂、变电所及厂矿等企业的直流系统中，在直流系统正常运行时，本产品在线监测母线电压及正、负母线对地绝缘电阻，在直流系统出现接地时，能快速、准确的计算出接地电阻的阻值，并向直流系统注入低频交流信号，通过支路套接的CT感应器，找出发生接地故障的支路，并通过卡钳接收器，在不拉开直流负荷的情况下，定点查找直流一点接地。

本产品可记录99条事件、告警记录，采用RS485总线接口，国际标准MODBUS-RTU 通讯规约，可与计算机及监控系统组成网络。

本产品与我公司FT－JYT10型产品比较，本产品具备以下的新特点：●精度高，接地电阻及支路接地电阻的测量更准确。

●支路的扫查速度快。

●支路定点功能。

●增加了时钟管理芯片，能记录异常事件。

●正常运行时，优化内部元件的工作方式，延长了产品的寿命。

●参数整定更加灵活、全面。

●结构更小，采用插拔式端子接线，安装、维护更方便。

●RS485接口，MODBUS规约。

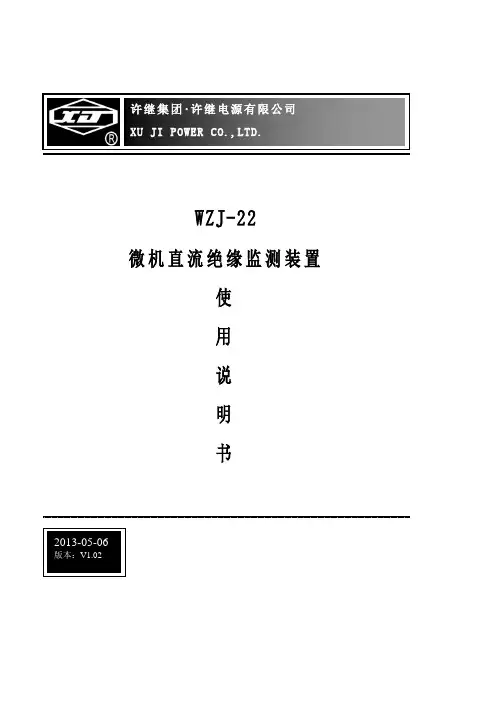

许继集团･许继电源有限公司XU JI POWER CO.,LTD.WZJ-22微机直流绝缘监测装置使用说明书2013-05-06版本：V1.02许继电源有限公司 WZJ-22微机直流绝缘监测装置使用说明书1. 概述1.1 适用范围直流绝缘监测装置在直流系统中起到了极其重要的作用。

运行实践证明，直流系统接地的危害不仅使继电保护装置误动、拒动，甚至会造成采用直流控制的一次设备误动、拒动，严重危及电力系统安全稳定运行。

所以，必须实时在线监测直流系统的对地绝缘状况及实时监测交流分量窜入直流系统的状况，出现接地及交流窜入时要及时排除故障。

结合我公司WZJ-21系列微机直流绝缘监测装置在电力系统内多年的运行经验，开发了WZJ-22型微机直流绝缘监测装置(以下简称为WZJ-22装置)，它可以实时在线监测直流母线及支路的绝缘状况及实时监测交流分量窜入直流系统的状况，在出现直流接地时可以迅速查找并确定接地的母线或支路，并发出告警信号；在出现直流系统交流信号窜入时，及时发出告警信号；绝缘及交流窜入报警信息还可通过RS485通讯上传至上位机。

WZJ-22装置采用平衡桥及不平衡桥相结合的原理，检测母线对地绝缘状态，不向直流系统注入信号，不受直流馈线对地电容影响。

同时可实时检测交流信号窜入直流系统，该装置能够适用电厂、变电站等场所使用的多种复杂的直流系统。

1.2 型号说明WZJ －22设计序号微机直流绝缘监测装置1.2.1附件说明WZJ-22装置用以监测支路的附件分为两种：(1).FCT-23（24）智能互感- 1 -器;(2)FLR-23漏电流信号采集模块和与其配合使用的FCT-23智能互感器。

FCT-23(24)采用磁调制原理，应用自稳零电路，能够可靠地将直流系统馈线支路漏电流模拟信号转换数字量，通过RS485接口上送给上级装置。

具有不易受环境温度温度影响，不对直流系统产生不良影响的优势，可单独应用于馈线支路较少的直流系统。

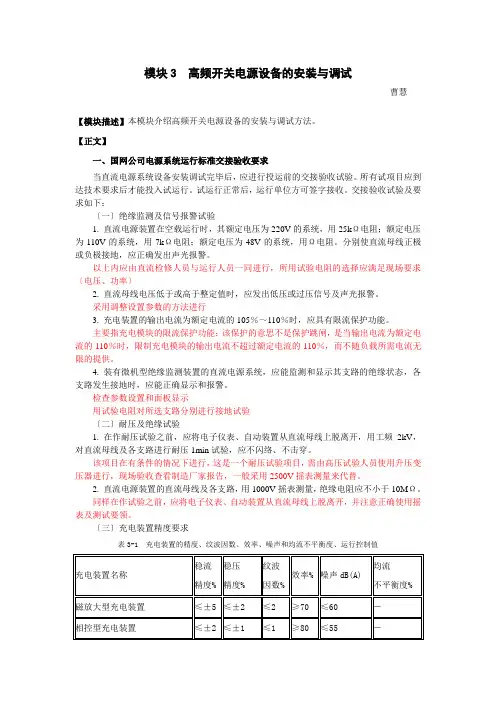

模块3 高频开关电源设备的安装与调试------------曹慧【模块描述】本模块介绍高频开关电源设备的安装与调试方法。

【正文】一、国网公司电源系统运行标准交接验收要求当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。

所有试项目应到达技术要求后才能投入试运行。

试运行正常后，运行单位方可签字接收。

交接验收试验及要求如下：〔一〕绝缘监测及信号报警试验1. 直流电源装置在空载运行时，其额定电压为220V的系统，用25kΩ电阻；额定电压为110V的系统，用7kΩ电阻；额定电压为48V的系统，用Ω电阻。

分别使直流母线正极或负极接地，应正确发出声光报警。

以上内应由直流检修人员与运行人员一同进行，所用试验电阻的选择应满足现场要求〔电压、功率〕2.直流母线电压低于或高于整定值时，应发出低压或过压信号及声光报警。

采用调整设置参数的方法进行3. 充电装置的输出电流为额定电流的105％～110％时，应具有限流保护功能。

主要指充电模块的限流保护功能；该保护的意思不是保护跳闸，是当输出电流为额定电流的110％时，限制充电模块的输出电流不超过额定电流的110％，而不随负载所需电流无限的提供。

4. 装有微机型绝缘监测装置的直流电源系统，应能监测和显示其支路的绝缘状态，各支路发生接地时，应能正确显示和报警。

检查参数设置和面板显示用试验电阻对所选支路分别进行接地试验〔二〕耐压及绝缘试验1. 在作耐压试验之前，应将电子仪表、自动装置从直流母线上脱离开，用工频2kV，对直流母线及各支路进行耐压1min试验，应不闪络、不击穿。

该项目在有条件的情况下进行，这是一个耐压试验项目，需由高压试验人员使用升压变压器进行，现场验收查看制造厂家报告，一般采用2500V摇表测量来代替。

2. 直流电源装置的直流母线及各支路，用1000V摇表测量，绝缘电阻应不小于10MΩ。

同样在作试验之前，应将电子仪表、自动装置从直流母线上脱离开，并注意正确使用摇表及测试要领。

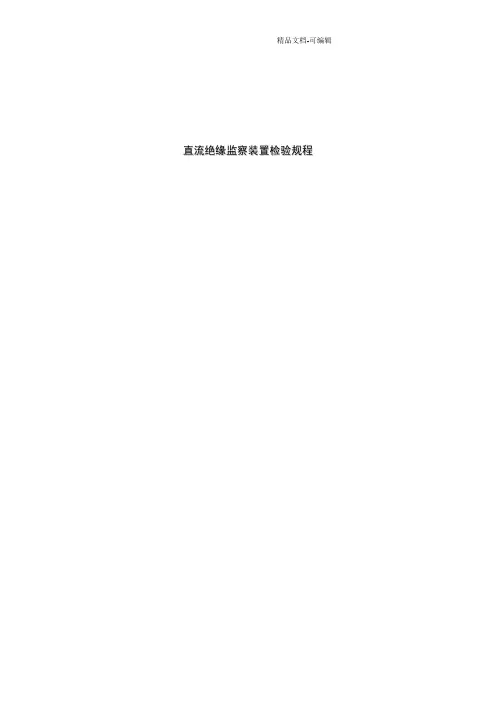

精品文档-可编辑直流绝缘监察装置检验规程1 范围本规程规定了直流绝缘监察装置的检验方法、检验要求以及注重事项等内容，适用于电力有限公司所属的变电站、电厂直流绝缘监察装置的现场检验。

2 规范性引用文件下列文档中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文档的最新版本。

凡是不注日期的引用文档，其最新版本适用于本标准。

G B/T19826-2005《电力工程直流电源设备通用技术条件及安全要求》D L/T856-2004《电力用直流电源监控装置》D L/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》D L/T5044-2004《电力工程直流系统设计技术规范》国家电网生技[2004]634号《直流电源系统技术标准》国家电网生技[2004]641号《预防直流电源事故措施》国家电网生技[2005]172号《直流电源系统运行规范》国家电网生技[2005]173号《直流电源系统检修规范》国家电网生技[2005]174号《直流电源系统技术监督规定》精品文档-可编辑国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施（试行）》国家电网生技[2006]57号《直流电源系统评价标准（试行）》办基建[2008]20号《关于印发协调统一基建类和生产类标准差异条款（变电部分）的通知3 检验周期直流绝缘监察装置检验分为新安装检验、部检、全检。

其中新装置投运一年内进行一次全检；部检周期为3年、全检周期为6年。

4 检验项目5 检验所用试验设备要求1）万用表采用41/2位数字万用表，准确度等级0.05级；2）可调电阻箱，精度0.1Ω、量程999kΩ；3）1000V直流兆欧表；4）直流接地校验仪。

6 检验内容6.1铭牌参数6.2外观及接线检查精品文档-可编辑6.3绝缘检查6.4装置上电检查6.4.1装置通电自检6.4.2软件版本和程序校验码核查6.4.3时钟整定及对时功能检查6.4.4定值整定及其失电功能检查6.5装置逆变电源检验逆变电源的自启动性能校验（负载状态下）6.6绝缘监察（测）及接地选线装置的检查6.6.1绝缘监察功能检查当直流正、负母线任意一极对地降低到规定值时，绝缘监察装置应发出声光报警。

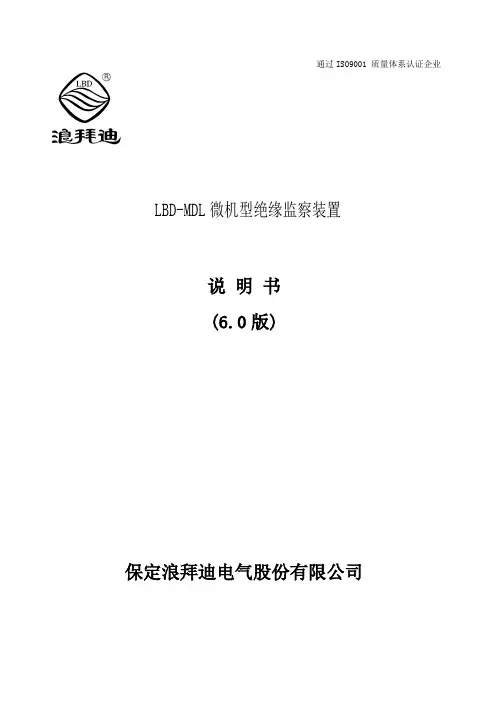

通过ISO9001 质量体系认证企业LBD-MDL微机型绝缘监察装置说明书(6.0版)保定浪拜迪电气股份有限公司目录一：概述 (3)二：功能及特点 (3)三`：技术规范 (5)四：基本原理 (6)五：功能介绍及操作 (8)六：注意事项 (23)七：维护 (23)—2—一：概述发电厂和变电站的直流系统是控制系统和信号系统、继电保护自动装置的工作电源，直流系统的工作可靠性直接影响电力系统的安全。

但直流回路种类繁多，支线纵横，发生接地的几率非常高。

正常情况下，直流系统的正负母线是对地浮空的。

当直流系统发生一点接地时虽不会影响正常工作，但当出现第二个接地点时，将有可能引起事故。

因此必须立即排除接地故障。

然而，直流系统的接地故障查找却是一个棘手的问题。

传统的方法是逐路断开各支路，根据绝缘监察装置的指示来确定故障支路，然后顺着该支路逐级查找，最后确定接地点。

这种方法十分费时费力，而且当断开某一支路时，该支路上的控制与保护装置要短时退出，这时有可能引起事故。

LBD-MDL系列绝缘监测装置是我公司针对电力直流系统开发地绝缘状况在线监测设备，可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。

在正常运行情况下，绝缘监测仪可对两段母线电压进行监测，通过监测母线电压计算母线对地的绝缘电阻。

当母线对地绝缘电阻低于设定的告警门限时，绝缘监测仪进入支路巡检状态，测量出有绝缘下降的支路和绝缘电阻值，通过显示屏和蜂鸣器报警信息，同时将此告警信息通过串行总线上传到主控机。

本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。

二：功能及特点1、在线实时监测直流系统的绝缘状况。

一旦系统的接地电阻低于预先设定的报警值，则自动报警。

之后装置进入选线状态，显示接地支路号。

2、在线实时监测并显示直流系统的母线电压。

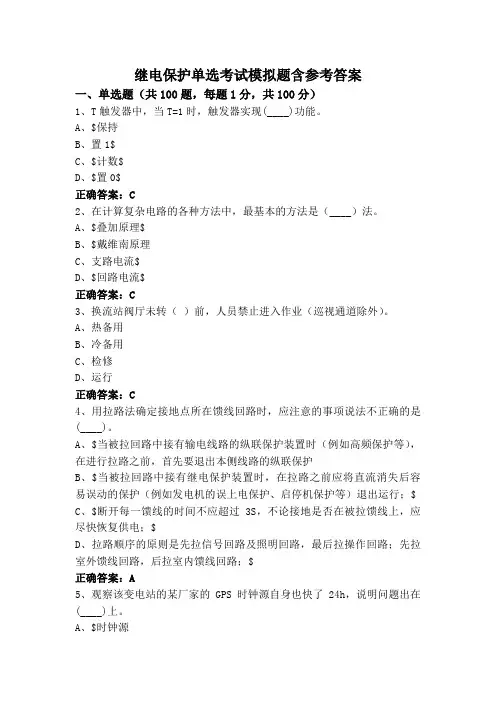

继电保护单选考试模拟题含参考答案一、单选题（共100题，每题1分，共100分）1、T触发器中，当T=1时，触发器实现(____)功能。

A、$保持B、置1$C、$计数$D、$置0$正确答案：C2、在计算复杂电路的各种方法中，最基本的方法是（____）法。

A、$叠加原理$B、$戴维南原理C、支路电流$D、$回路电流$正确答案：C3、换流站阀厅未转（）前，人员禁止进入作业（巡视通道除外）。

A、热备用B、冷备用C、检修D、运行正确答案：C4、用拉路法确定接地点所在馈线回路时，应注意的事项说法不正确的是(____)。

A、$当被拉回路中接有输电线路的纵联保护装置时（例如高频保护等），在进行拉路之前，首先要退出本侧线路的纵联保护B、$当被拉回路中接有继电保护装置时，在拉路之前应将直流消失后容易误动的保护（例如发电机的误上电保护、启停机保护等）退出运行；$C、$断开每一馈线的时间不应超过3S，不论接地是否在被拉馈线上，应尽快恢复供电；$D、拉路顺序的原则是先拉信号回路及照明回路，最后拉操作回路；先拉室外馈线回路，后拉室内馈线回路；$正确答案：A5、观察该变电站的某厂家的GPS时钟源自身也快了24h，说明问题出在(____)上。

A、$时钟源B、$无线广播信号干扰$C、$对时服务器$D、卫星信号干扰$正确答案：A6、线路纵联差动保护光纤通道为复用2M通道，当通道告警时，下面哪种试验方法能将告警原因定位本站复用接口装置至数字配线架处的2M同轴电缆上（只考虑单一原因导致通道告警）（）A、保护装置光纤通道自环模式，当在复用接口装置背后使用2M同轴电缆线将复用接口装置2M电口自环，通道告警消失，当在数字配线架处进行电口自环，通道告警不消失B、保护装置光纤通道自环模式，当在复用接口装置背后使用法兰盘将光纤自环，通道告警消失，当在数字配线架处将通道置自环模式，通道告警不消失C、保护装置光纤通道自环模式，在保护装置背后使用尾纤自环装置光口，通道告警消失，当在复用接口装置背后使用法兰盘将光纤自环，通道告警不消失D、保护装置光纤通道自环模式，当在复用接口装置背后使用法兰盘将光纤自环，通道告警消失，当在复用接口装置背后使用2M同轴电缆线将复用接口装置2M电口自环，通道告警不消失正确答案：A7、变压器重瓦斯保护不允许起动断路器失灵保护,主要原因是（）。

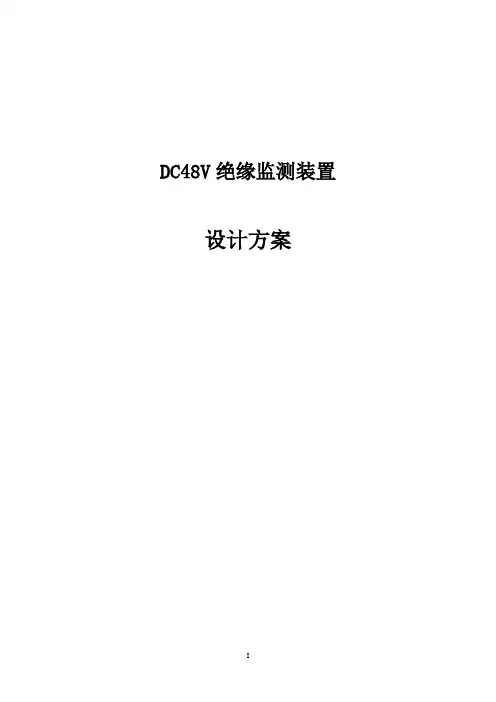

DC48V绝缘监测装置设计方案目录一、需求分析 (1)二、装置组成部分与工作原理 (1)2.1装置组成部分 (1)2.1.1电压采样网络 (1)2.1.2数据存储单元 (2)2.1.3通信单元 (3)2.1.4 数据拷贝单元 (3)2.1.5 LED指示、按键与蜂鸣器 (3)2.1.6 RTC单元 (5)2.1.7控制单元 (5)2.2接口定义 (5)三、系统功能 (6)3.1基本功能 (6)3.1.1漏电报警 (6)3.1.2消音功能 (6)3.1.3自测功能 (6)3.2数据存储功能 (6)3.3数据拷贝 (8)3.4设置功能 (8)3.4.1整列或单辆车监测设置 (8)3.4.2车次、车组号、车号设置 (8)3.4.3报警和报警恢复值设置 (8)3.4.4时间校准 (8)四、上位机 (8)4.1硬件要求 (8)4.2软件功能 (9)五、主要技术指标 (10)5.1工作电压 (10)5.2绝缘耐压性能 (10)5.3功率 (10)5.4工作温度 (10)5.5工作方式 (10)一、需求分析直流接地是直流供电系统常见的故障之一。

当直流系统发生一点接地故障(直接接地或发生对地绝缘电阻减小)时,一般不会立即产生危害性后果,但若发生两点同时接地,则可能造成信号装置、控制回路和继电器保护装置的误动作,致使断路器跳闸,或直接造成直流电源短路,从而引发严重的直流供电系统事故。

因此,不允许直流系统在一点接地的情况下长期运行。

必须对直流操作电源进行连续的在线监测,当其某一点出现接地故障时,立即发出报警信号,工作人员查找并排除接地故障,从而杜绝因直流系统接地而引起电力系统故障。

本方案设计的DC48V绝缘监测装置对列车DC48V电源正负相对于车体的绝缘电阻进行实时监测，当发现绝缘电阻下降有漏电风险时，能及时进行声光报警，提醒列车员进行故障的排除。

大大提高了列车运行中的安全性，降低了列车员的日常维护工作量。

二、装置组成部分与工作原理2.1装置组成部分DC48V绝缘监测装置包括电压采样网络、数据存储单元、232通信单元、数据拷贝单元、RTC单元、LED指示与按键、控制单元。

继电保护单选模拟考试题与答案一、单选题（共100题，每题1分，共100分）1、为保证特高压直流输电的高可靠性要求，无功补偿设备将主要采用(____)。

A、调相机$B、$交流滤波器和并联电容器$C、$交流滤波器和STATCOM（静止同步补偿器）$D、$静止无功补偿器正确答案：B2、遥控功能联合调试的工作票中，应该含有测控装置、(____)、通信电缆、监控中心的具体工作信息等相关内容。

A、$交采回路B、$联跳压板$C、相关二次回路$D、$保护装置$正确答案：C3、可以采用查看原始报文的方式进行核对(____)设置是否正确。

A、$回路号$B、$遥控压板$C、$检修压板状态D、遥控点号$正确答案：D4、国产距离保护采用的防止电压回路断线导致误动的方法是( )A、保护经电流启动、发生电压回路断线时闭锁出口回路B、断线闭锁装置动作后切断操作正电源C、PT二次回路装设快速开关切操作电源正确答案：A5、对于同杆架设的平行双回线，考虑其在发生异名相跨线故障时，保护能正确选相动作，所以应首选（）为线路的主保护。

A、横差保护B、纵联方向保护C、纵联距离保护D、分相电流差动保护正确答案：D6、下面有关报告填写的注意事项中，说法不正确的是（）A、填写要及时B、记录应尽可能详细完整C、试验数据不必保证真实性正确答案：C7、跳闸出口继电器的起动电压不宜低于直流额定电压的50%，也不应高于直流额定电压的(____)。

A、0.7$B、$0.65$C、$0.8$D、$0.85正确答案：A8、若某单元的刀闸辅助接点在接入母差保护装置时接错（Ⅰ母刀闸与Ⅱ母刀闸对调），假设母差保护的其他接线均正确，当该单元运行在Ⅰ段母线并带有负荷时，以下说法正确的是（）。

A、Ⅰ母小差无差流，Ⅱ母小差无差流，大差有差流B、Ⅰ母小差有差流，Ⅱ母小差无差流，大差无差流C、Ⅰ母小差有差流，Ⅱ母小差有差流，大差有差流D、Ⅰ母小差有差流，Ⅱ母小差有差流，大差无差流正确答案：D9、新建一篇文档的快捷键是万用表由(____)。

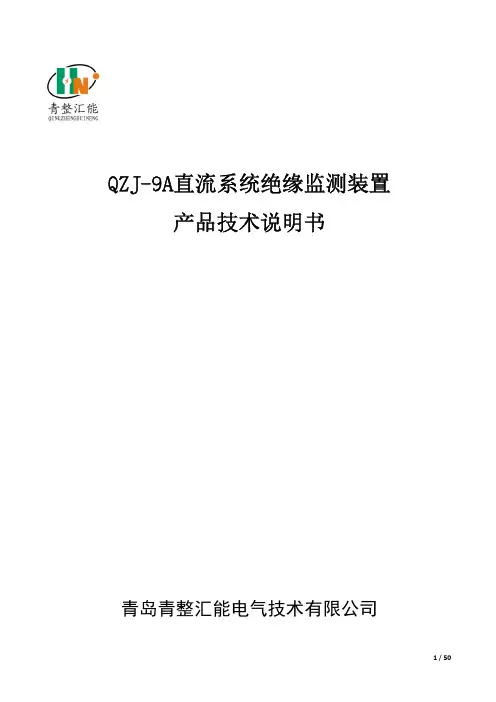

QZJ-9A直流系统绝缘监测装置 产品技术说明书青岛青整汇能电气技术有限公司目录第一章 系统概述 (3)1.1 电力监控系统组成简介 (3)1.2 使用环境 (3)第二章 QZJ-9A监控主机 (4)2.1 QZJ-9A监控主机简介 (4)2.2 QZJ-9A监控主机接口 (6)2.3 QZJ-9A操作说明 (9)第三章 绝缘检测模块JYJC-64G (42)3.1 JYJC-64G功能简介 (42)3.2 接线接口 (42)3.3 操作说明 (44)第四章 开关量模块KGL-64 (46)4.1 KGL-64功能简介 (46)4.2 接线接口 (46)4.3 操作说明 (47)附录1尺寸图 (48)附录2 开孔图 (49)附录3 绝缘检测流程图 (50)第一章 系统概述1.1 电力监控系统组成简介QZJ-9A监控系统是针对国网新规而开发的新一代绝缘系统，通过搭载我司开发的检测单元KGL-64及JYJC-64G可实现功能如下：开关输入状态检测功能、开关输出控制功能、单双边绝缘检测、交流窜入检测、单母线环网检测、双母线互窜检测、电压平衡功能，并将检测信息上传至后台。

本装置性能可靠，功能完善，人机界面友好，广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。

此套绝缘监控系统可配置设备如表1-1。

表1-1 系统设备规格表1.2 使用环境环境温度不低于-15℃，不高于+45℃，设备存储的环境温度允许为-20℃~+60℃。

环境最大相对湿度不超过90%（环境温度25℃）。

运行地点无导电尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。

在室内场合下使用。

如有特殊要求请在定货前提出，以保证本产品能够可靠地运行。

第二章 QZJ-9A监控主机2.1 QZJ-9A监控主机简介2.1.1 人机接口4.3寸彩色TFT LCD。

汉字菜单显示,触摸屏操作，方便设置查询。

注塑面板，美观大方。

2.1.2 信息查询绝缘数据、开关数据、交流记录。

直流系统绝缘监测综合判据摘要：本文通过微机自动检测直流系统正、负极对地电压、正、负极对地绝缘电阻及支路漏电流来判断直流系统绝缘情况及确定接地支路，无论是多点接地，同一支路正、负绝缘同等下降都能检测出接地支路及接地极性。

灵敏度高、可靠性高，配备的液晶屏显示正、负极母线电压、绝缘电阻、线路号和漏电流值，及时掌握直流系统的绝缘情况，给现场运行人员提供很大方便.关键词：直流系统；绝缘监测；综合判据1 WZJD-6A型绝缘监测仪原理解析WZJD-6A型绝缘监测仪具有实时监测直流系统母线电压、正负母线对地电压、正负母线对地绝缘电阻以及巡检支路接地电阻等功能。

1.1 母线监测原理在直流系统中，直流母线对地的绝缘电阻分为正极母线对地绝缘电阻R+和负极母线对地绝缘电阻R-。

按电路基本原理分析可知，要求取R+与R-两个未知数，必须建立两组独立的回路方程式，再将其联立求解，方可求得R+与R-的电阻值。

为此，该监测仪设计了两个不平衡电桥电路。

联立以上两个方程式即可求解正极母线对地绝缘电阻R+和负极母线对地绝缘电阻R-。

1.2 支路检测原理该监测仪在主机中装有超低频信号源，该信号源将4Hz的超低频信号由母线对地注入直流系统。

如果某支路经电阻接地，则装在该支路上的传感器会产生感应电流，感应电流的大小与接地电阻的大小成反比。

感应电流经过一系列处理之后送入CPU进行数据处理，再通过RS485接口送入主机。

主机一方面控制信号采集模块有序地采集各支路传感信号，另一方面又接收信号采集模块送来的数据。

主机接收到的数据经过处理后，一方面送液晶显示器显示与输出报警，另一方面通过通讯接口电路传送给上位机。

设计时将各支路编号，每个信号采集模块能采集16个支路信号，支路数量较多时可扩展多个信号采集模块，信号采集模块通过地址拨码进行编号。

某个支路发生接地故障时，最终会在液晶显示屏上显示出故障支路的编号以及接地电阻阻值，根据支路编号能够很快确定故障支路。

直流系统绝缘监测装置检修作业指导书编制：审核：批准：2020年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述....................................................................错误!未定义书签。

2. 设备组成及主要技术参数 (3)二、检修周期及内容...................................................................错误!未定义书签。

1.检修周期 (5)2.检修内容 (5)三、检修准备 (5)1.人（作业人员资格及类别） (5)2.机（工器具） (6)3.料（备品备件） (6)4.法（文件） (6)5.环（安全措施） (6)四、检修方法 (7)五、验收标准 (7)1.日常维护验收标准 (7)2.检修验收标准 (7)六、试车验收标准 (8)七、维护保养事项 (8)八、常见故障处理 (8)一、设备描述1.1 产品简介WZJ-31A微机直流绝缘监测装置（以下称装置）主要具有系统接地、绝缘降低、交流窜入、直流互窜等各种运行状况的绝缘检测及支路选线，以及开机自检、互联检测、电容测量等功能的测记和报警及预警功能，通过彩色液晶触摸屏实时在线监测直流系统的运行状态。

该装置主要适用于电厂、变电站等直流电力系统中。

1.2 型号说明WZJ – 31A /X,F配置类型代号设计序号微机直流绝缘监测装置注：配置类型代号X指显示器，F指分机。

1.设备组成及主要技术参数WZJ-31A装置的技术指标如表1所示：表13：WZJ-31A微机直流绝缘监测装置技术指标WZJ-31A绝缘监测装置技术指标中与母线和支路的电压，电阻相关的数据如表14所示：表14:精度指标注：1、Un为系统标称电压；2、绝缘监测（整个系统）最多可支持的CT数为1024（FCT-31总数）。

装置自带电源输出不超过30W，如果所带设备超过30W应加外接电源。

TEP-G-E分布式微机绝缘监测装置使用说明书珠海泰坦科技股份有限公司概述TEP-G-E 分布式微机型直流系统绝缘监测装置是在我公司TEP-G- C（D）型基础上最新开发出新一代分布式绝缘监测装置。

本装置采用一台主机带多台采集单元（最多16台：8台GMCU-C 、8台XMCU-A ），通过通信方式，在线监测直流系统两段母线的绝缘状况和支路开关的状态。

正常时，监测母线电压、母线对地电压及正负母线对地电阻，自动巡检各支路接地状态及开关状态。

一旦有支路或母线接地，主机告警并显示接地支路及接地电阻。

本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。

产品功能同时在线监测多个支路的接地状况，可显示接地支路号、接地极性、支路接地电阻和接地日期时间（包括正、负母线同时接地）。

循环测量并显示母线电压、负母线对地电压、正母线对地电阻和负母线对地电阻。

监测支路开关状态。

如有电压告警、接地故障及开关变位时都有记录产生，并可存储最新256 次，掉电后数据仍可保存。

自动绘制母线接地电阻月变化趋势曲线。

可设置母线电压告警上下限、接地电阻告警下限、母线段数、各段支路总数。

故障时声音和节点告警。

有RS232、RS485 及以太网接口，可与上位机通讯，且速率可选。

支持PPS、PPM、PPH及IRIG-B（DC）等多种对时方式。

设置、显示日期时间。

产品特点可方便的设置为单母线或双母线的工作方式，且母线电压等级可设，通用性强，可应用于不同的条件。

采集单元分布式设计，便于扩展，最多可监测256路支路绝缘及256 路开关状态。

采用直流传感器，无需在母线或支路上打入任何信号，不受对地大电容的影响。

软件自动跟踪传感器零点，避免因传感器零点漂移而引起的误告警。

当正、负母线绝缘同时降低时，也能正确检出接地电阻值。

采用大屏幕液晶显示，9 按键操作，人机界面友好，按键功能明确，易学好用。

可同时在线监测多个支路的接地状况，在已有支路接地告警时，仍可监测到新的支路接地告警。

QDA-200系列直流接地告警与选线装置使用说明书广州市仟顺电子设备有限公司目录1.概述 (3)2.工作原理简述 (4)3.功能特点 (5)4.产品名称说明 (5)5.主要技术参数 (6)6.主机面板布置及说明 (6)7.QDA-200B、QDA-200C功能菜单简介 (11)8.通讯 (11)9.QDA-200B、QDA-200C安装与接线 (11)1.概述直流系统接地告警与选线装置（俗称“直流系统绝缘监察装置”），是针对直流系统正负极对地绝缘电阻，当达到告警整定值，发接地告警信号，并进行接地支路造成工作，将接地故障定位少数供电回路，以提高接地故障处理速度，减轻劳动强度，缩短接地周期，使电力系统运行更安全。

近十多年在电力系统大量使用的一些微机直流接地监测装置，在运行过程中主要存在下列问题：①不能判断正、负极绝缘均等下降两极同时发生接地故障的机会很少，但一极发生接地出现较高的接地（即绝缘下降）的机会却很多，假如告警装置设定的告警电阻25ΚΩ，在正极发生R1=80kΩ的接地，此时不会告警，一般也不会查找接地。

运行一段时间，尚若负极又发生R2=60kΩ接地，这时正负极结缘都下降，但电压会更平衡.反映出的系统绝缘会更高，一般会让人误解原绝缘下降问题恢复了。

从我公司对现场近100套绝缘装置的检验结果看，正负极分别发生10k、15k接地故障，装置检测出的正极接地电阻为100k以上，而负极接地电阻为无穷大，给继电保护安全运行埋下了重大隐患。

②误、漏选线一些采用对地施加5Hz左右信号的装置，因为没有考虑分布电容的影响，经常出现误、漏选线现象，即真正接地支路不能选出，而没有接地的支路又选为接地支路，误导运行维护人员，反而增加了接地查找的难度，以致用户对这类设备失去信心。

③对地电压波动很大正常工作时，母线对地电压波动很大如40V以上，有的波动高达到200V。

但绝缘装置显示的对地电压却稳定不变。

④对地电压偏移很大当绝缘电阻还非常高时，如100kΩ以上，对地电压大幅偏离50％，如超过60％母线电压。
