直流绝缘检测原理

直流绝缘监测工作原理
直流绝缘监测是一种用于检测直流电路中绝缘状况的技术。

其工作原理如下：
1. 首先，直流电源通过绝缘监测装置提供电流给电路中的绝缘体。

这个电流通常非常微小，以避免对被监测绝缘体产生损害。

2. 绝缘监测装置利用感应原理检测电流通过绝缘体时是否发生泄漏。

当绝缘体完好无损时，电流通过绝缘体的泄漏非常小，监测器会读取到一个很小的电流值。

3. 如果绝缘体存在破损或受潮等情况，绝缘监测装置检测到电流泄漏增加。

这是因为绝缘体的破损导致电流更容易通过，结果是监测器读取到一个较大的电流值。

4. 绝缘监测装置会将读取到的电流值与事先设定的警戒值进行比较。

如果电流值超过了警戒值，装置会发出警报信号，提示绝缘状况存在问题。

通过不断监测电流泄漏情况，直流绝缘监测可以实时检测绝缘体的完好性。

这对于确保电路的安全性和可靠性至关重要。

测试绝缘电阻的电路原理绝缘电阻测试电路原理绝缘电阻测试电路主要用于测量绝缘材料或绝缘体的电阻，以评估其绝缘性能。

该电路的原理是利用直流电压和高阻值电阻的组合，通过测量电流和电压之间的关系来计算绝缘电阻的数值。

绝缘电阻测试电路通常由以下几个主要元件组成：1. 直流电源：提供稳定的直流电压，一般选择高电阻的电源来保证电流尽可能小，以避免对被测物体产生影响。

2. 高阻值电阻：被称为绝缘电阻计，用于限制电流流过被测物体，通常阻值在100兆欧姆至1000兆欧姆之间，以保证电流足够小，不影响被测物体的绝缘性能。

3. 电流表：用于测量通过绝缘电阻计的电流值，通常选择高灵敏度的电流表，以确保对被测物体的电流测量不产生明显的影响。

4. 电压表：用于测量绝缘电阻计两端的电压值，通常选择高灵敏度的电压表，以确保对被测物体的电压测量不产生明显的影响。

绝缘电阻测试电路的工作原理如下：1. 在测试开始前，将绝缘电阻计与待测物体连接。

通过将电阻计的两端电压测量引线连接到电压表，将电阻计两端的电压读数取得。

2. 调节直流电源，以提供适当的直流电压。

通常情况下，绝缘电阻测试电路使用的直流电压较低，以避免对被测物体造成损坏。

3. 开始测量。

将电流表的两个引线连接到绝缘电阻计两端，从而形成闭合电路。

4. 通过观察电流表的读数，可以确定经过绝缘电阻计的电流值。

同时，通过观察电压表的读数，可以确定绝缘电阻计两端的电压。

5. 根据欧姆定律，可以通过测量的电流和电压值计算出绝缘电阻的数值。

欧姆定律表示为：R = V/I，其中R是绝缘电阻，V是电压，I是电流。

根据这个公式，可以将绝缘电阻计的两端电压（V）作为计算欧姆定律的电压值，而绝缘电阻计通过的电流（I）作为计算欧姆定律的电流值。

6. 根据测量得到的数值，可以评估被测物体的绝缘性能。

较高的绝缘电阻值表示较好的绝缘性能，反之则表示绝缘性能较差。

需要注意的是，绝缘电阻测试电路应该根据被测物体的特点和要求进行调整和选择。

测绝缘电阻原理
绝缘电阻测试是一种常用的电气测量方法，用于检测电路或电器设备中绝缘材料的绝缘性能。

测绝缘电阻的原理是利用直流电压产生的电场作用，通过测量电流的大小来判断绝缘电阻的大小。

在进行绝缘电阻测试时，首先需要将被测电路或电器设备断开电源，并确保所有的电源和负载都已经下电。

然后，将测试仪的电源接入被测电路或电器设备，将测试仪的电极分别连接到待测点的绝缘材料上。

当测试仪提供的直流电压施加在绝缘材料上时，会在绝缘材料内产生一个电场。

如果绝缘材料的绝缘性能良好，就可以阻止电流流过。

而如果绝缘材料的绝缘性能不好，就会导致电流流过，从而使测试仪读取到一个较大的电流值。

通过测量电流的大小，可以计算出绝缘电阻的大小。

一般来说，绝缘电阻的单位是欧姆（Ω），表示电阻对电流的阻碍程度。

较大的绝缘电阻意味着较好的绝缘性能，而较小的绝缘电阻则意味着较差的绝缘性能。

绝缘电阻测试通常需要进行多次测量，以确保结果的准确性。

此外，测试仪的选用也会对测试结果产生影响，因此需要选择适合的测试仪器，并按照其操作说明正确使用。

通过绝缘电阻测试，可以及时发现电路或电器设备中存在的绝缘故障，避免由于绝缘性能不良而导致的电气事故。

因此，绝
缘电阻测试在电力、通信、铁路、石油化工等行业中得到广泛应用。

电机绝缘电阻测量方法电机绝缘电阻测量是一种用来评估电机绝缘性能的重要手段。

电机绝缘电阻测量的主要目的是检测电机的绝缘材料是否存在电气故障或损坏，以及判断电机的绝缘性能是否达到所要求的标准。

本文将介绍几种常用的电机绝缘电阻测量方法。

一、直流电压法（DC Voltage method）直流电压法是一种常用、简单的测量电机绝缘电阻的方法。

其原理为：使用直流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线（通常是电机的绕组）相连接，将负极接地。

3.使用直流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取直流电压表上的绝缘电阻值。

使用直流电压法测量电机绝缘电阻时需要注意以下几点：1.测量时要正确选择适当的直流电压，通常电压不宜过高，可以根据电机的额定电压选择。

2.在测量前应确保测量仪器的准确性和可靠性，防止测量结果的误差。

3.使用直流电压法时要小心触摸电机的绝缘线，以免发生触电事故。

二、交流电压法（AC Voltage method）交流电压法也是一种常用的测量电机绝缘电阻的方法。

其原理为：使用交流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线相连接，将负极接地。

3.使用交流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取交流电压表上的绝缘电阻值。

与直流电压法类似，使用交流电压法测量电机绝缘电阻时也需要注意适当选择合适的电压和保证测量仪器的准确性和可靠性。

三、双臂电桥法（Kelvin Bridge method）双臂电桥法是一种精确测量绝缘电阻的方法。

它通过使用双臂电桥来测量电机的绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

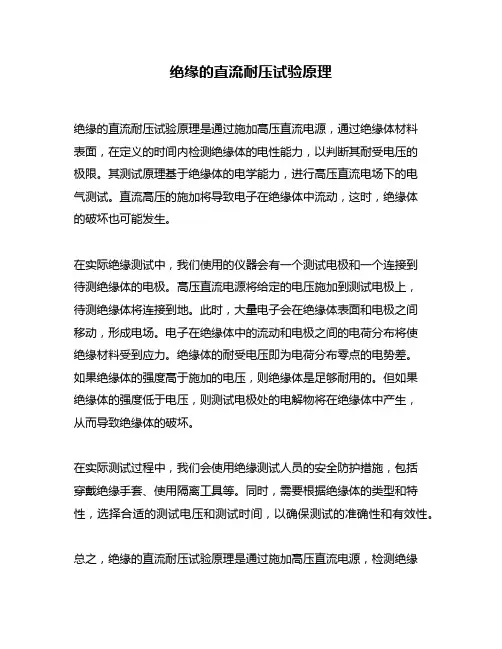

绝缘的直流耐压试验原理
绝缘的直流耐压试验原理是通过施加高压直流电源，通过绝缘体材料
表面，在定义的时间内检测绝缘体的电性能力，以判断其耐受电压的
极限。

其测试原理基于绝缘体的电学能力，进行高压直流电场下的电
气测试。

直流高压的施加将导致电子在绝缘体中流动，这时，绝缘体
的破坏也可能发生。

在实际绝缘测试中，我们使用的仪器会有一个测试电极和一个连接到
待测绝缘体的电极。

高压直流电源将给定的电压施加到测试电极上，
待测绝缘体将连接到地。

此时，大量电子会在绝缘体表面和电极之间
移动，形成电场。

电子在绝缘体中的流动和电极之间的电荷分布将使
绝缘材料受到应力。

绝缘体的耐受电压即为电荷分布零点的电势差。

如果绝缘体的强度高于施加的电压，则绝缘体是足够耐用的。

但如果
绝缘体的强度低于电压，则测试电极处的电解物将在绝缘体中产生，
从而导致绝缘体的破坏。

在实际测试过程中，我们会使用绝缘测试人员的安全防护措施，包括
穿戴绝缘手套、使用隔离工具等。

同时，需要根据绝缘体的类型和特性，选择合适的测试电压和测试时间，以确保测试的准确性和有效性。

总之，绝缘的直流耐压试验原理是通过施加高压直流电源，检测绝缘
体的电性能力，以判断其耐受电压的极限。

在实际测试中，需要注意安全防护和选择合适的测试电压和时间，以确保测试结果的准确性和可靠性。

绝缘监测原理
绝缘监测原理是指通过监测电气设备及其周围绝缘材料的绝缘状态，以保证电气设备正常运行、避免绝缘故障和降低电气设备的损坏风险。

绝缘监测主要依靠测量绝缘电阻或绝缘电导来评估绝缘状况。

通常采用的方法有：直流电阻法、交流电阻法和介质损耗角正切法。

直流电阻法是最常用的绝缘监测方法之一。

它通过在被测设备的绝缘电路中加入直流电压，测量通过电路的直流电流，从而计算出绝缘电阻值。

通过对比不同时间段内的电阻值，可以判断绝缘状况是否正常或存在异常。

交流电阻法是另一种常用的绝缘监测方法。

在这种方法中，交流信号被注入绝缘电路，测量相位角和幅值。

相位角的变化和幅值的降低可以指示绝缘情况是否发生变化。

介质损耗角正切法是通过测量电介质中的损耗角正切值来评估绝缘情况。

在正常情况下，电介质的损耗角正切值较小。

若损耗角正切值增大，则意味着电介质的绝缘状况出现问题。

绝缘监测原理基于这些测量方法，通过持续监测绝缘电阻、电导、相位角和损耗角正切等参数的变化，及时发现绝缘故障的存在和发展趋势。

这样可以进行及时的维修和保养，以确保电气设备的安全和可靠运行。

1．弁止之阳早格格创做收电厂战变电站的曲流电源动做主要电气设备的保安电源及统制旗号电源，是一个格中庞大的多分支供电搜集.正在普遍情况下，一面接天本去没有做用曲流系统的运止，但是如果没有克没有及赶快找到接天障碍面并给予建复，又爆收另一面接天障碍，便大概引起沉要障碍的爆收.现有检测曲流系统绝缘的要领主要有电桥仄稳本理战矮频探测本理.根据电桥仄稳本理真止的绝缘监测拆置被广大使用，但是它没有克没有及检测曲流系统正、背极绝缘共等下落时的情况；绝缘监测拆置纵然报警，也没有克没有及间接得到系统对付天的绝缘电阻大小.用矮频探测本理检测接天障碍是近几年采与的一种新要领，但是它所能检测的接天电阻受曲流系统对付天分散电容的约束，而且矮频接流旗号简单受中界的搞扰，其余注进的矮频接流旗号删大曲流系统的电压纹波系数.可睹，电桥仄稳本理战矮频探测本理均存留若搞易以克服的缺陷.本文提出一种新的检测要领，即主回路用没有服衡电桥检测总的绝缘电阻，而支路用曲流互感器去检测到底是哪一路出现了绝缘落矮.共时用单片机去真止那种检测要领.2．主回路的绝缘电阻的丈量保守的仄稳电桥检测本理如下图-1，通过检测电压Uj战Um，再加上给定的电阻R去算出R+、R-，但是当正背绝缘皆出现落矮的情况下，检测的截止将与本质情况没有切合.图-1为了能检测正背皆绝缘落矮的情况，下文安排一种没有服衡电桥丈量法.并用MCS 80C196KC单片机去真止，如图-2所示.最先咱们先证明一下电子继电器AQW214的用法,当AQW214的1、2足导通时，7、8足也导通；而且导通的内阻很小.共理，3，4足导通时，5、6足也导通.而且，AQW214的耐压值不妨达到400V，即当7、8，大概5、6没有导通时，它们二端不妨启受400V的电压.所以咱们不妨通过统制P10的电仄，去统制1、2足的导通而达到统制JK1的导通与关断.共理，通过统制P11的电仄去统制JK2的导通与关断.第一步，JK1、JK2皆断启，咱们通过80C196单片机的A/D心的AC4通道支集C4二端的电压，进而测得Um.第二步，JK1断启、JK2关合，通过A/D心的AC5通道支集C2二端的电压，进而测算得Uj，记此时测得的电压Uj为Uj1.第三步，JK1关合、JK2断启，记此时测得的电压Uj为Uj2.很明隐的Uj1与R+，R-有关系，Uj2也与R+，R-有关系.进而不妨得到一个二元圆程.正在此，果为R与R3之战等于R与RW2之战，故将R与R3之战称为R，将R与RW2之战也称为R.进而不妨得到公式1-1战1-2.公式1-1公式1-2联坐公式1-1，1-2 可解出：公式1-2公式1-3图-2以上的分解，咱们得到表里上的真止，但是真真用到本质应用核心去，咱们需要注意几个问题.最先，便电路中所给的参数只切合100V-300V的曲流电压，矮于100V，则丈量粗度下落；下于300V，则电子继电器的耐压没有敷.对付于曲流电压比较矮的情况，咱们不妨通过改变相关电阻值而使丈量粗度普及.但是对付于曲流电压下于300V的情况，咱们要沉新采用电子继电器大概者别的继电器.其次，本质丈量时，应先推断|Uj1-Uj2|的大小，如果其值太小，由于AD变换器的粗度制成的做用将比较大，上述公式估计截止偏偏好较大.那种情况爆收正在正背绝缘匀称下落且绝缘阻值较小时，比圆R+＝R-＝1K，Um＝220V时，由公式1-1、公式1-2可得：Uj1＝110.55V，Uj2＝109.95V，|Uj1-Uj2|＝0.6V，设AD变换器的量程为0~300V，粗度为千分之一（10位AD），则其最小丈量粗度为0.3V，果此|Uj1-Uj2|大概等于整，所以R+＝R-＝0，与本质出进很大.根据咱们的真测，绝缘电阻正在5K～到50K之间时，丈量粗度可达到5%.当爆收2K以内正背绝缘匀称下落时，丈量粗度较好.对付于本质中的普遍情况，咱们最体贴的便是当绝缘电阻正在15K—25K之间动摇.所以不妨达到央供.但是如果正在特殊的场合，央供粗度更下一些，咱们不妨采用粗度更下的A/D变换器.3．支路绝缘落矮的推断正在弁止里，咱们已经提到，用矮频探测本理检测简单受曲流系统对付天分散电容的约束，简单受中界的搞扰，而且注进的矮频接流旗号删大曲流系统的电压纹波系数.正在那里，咱们用电流互感器去检测泄电流的大小.咱们先根据图-3去证明一下电流互感器的用法.正在那里咱们采用DC10EA型的电流互感器，额定输进电流为10mA，输出电压为0—+/-2.5V.当出现正绝缘落矮时，正母线战背母线上的电流好值为I2(单位为mA)，则此时电流互感器的输出U=（I2/10）*2.5 (v),当出现背绝缘落矮,此时电流互感器的输出U=-（I2/10）*2.5 (v).咱们通过支集电流互感器的输出电压，即不妨估计泄电流I2的大小，进而得到绝缘落矮的的程度.图-3果为当出现正背绝缘皆落矮的时间，绝缘落矮的程度与泄电流没有成正比.所以咱们采与前里道到的没有服衡电桥去估计主回路的绝缘电阻的简曲大小.如果到了报警线，便通过通讯背支路绝缘检测模块获与各个支路绝缘落矮的程度.底下图-4给出了支路绝缘检测模块的大概本理图.单片机通过多路启关将分歧支路的电流互感器的输出电压支集进去.正在绝缘主模块需要的时间将支集的数据收给主模块.图-44．中断语本文利用没有服衡电桥法给出了一个较为透彻的估计正背绝缘皆出现落矮的情况下的正、背绝缘电阻.共时提出了一种主—从式的绝缘监测小系统.正在本质应用中博得了良佳的效验.但是依旧存留缺累，即当某个支路的绝缘匀称下落时，主模块虽然能给出非常十分情况，但是没有克没有及决定到底是哪一路出现了非常十分.待进一步钻研.。

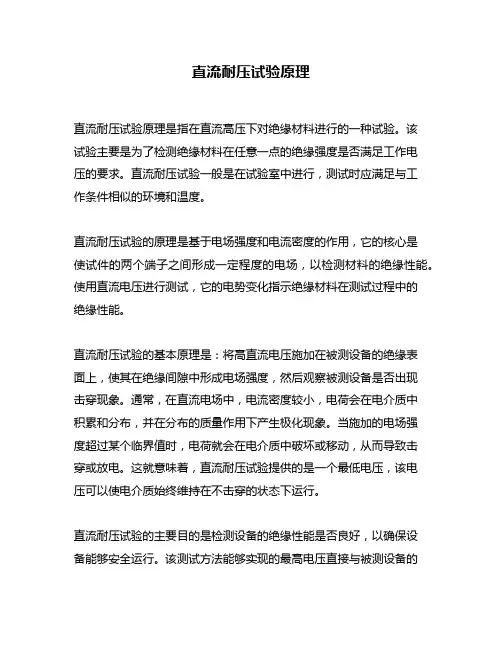

直流耐压试验原理直流耐压试验原理是指在直流高压下对绝缘材料进行的一种试验。

该试验主要是为了检测绝缘材料在任意一点的绝缘强度是否满足工作电压的要求。

直流耐压试验一般是在试验室中进行，测试时应满足与工作条件相似的环境和温度。

直流耐压试验的原理是基于电场强度和电流密度的作用，它的核心是使试件的两个端子之间形成一定程度的电场，以检测材料的绝缘性能。

使用直流电压进行测试，它的电势变化指示绝缘材料在测试过程中的绝缘性能。

直流耐压试验的基本原理是：将高直流电压施加在被测设备的绝缘表面上，使其在绝缘间隙中形成电场强度，然后观察被测设备是否出现击穿现象。

通常，在直流电场中，电流密度较小，电荷会在电介质中积累和分布，并在分布的质量作用下产生极化现象。

当施加的电场强度超过某个临界值时，电荷就会在电介质中破坏或移动，从而导致击穿或放电。

这就意味着，直流耐压试验提供的是一个最低电压，该电压可以使电介质始终维持在不击穿的状态下运行。

直流耐压试验的主要目的是检测设备的绝缘性能是否良好，以确保设备能够安全运行。

该测试方法能够实现的最高电压直接与被测设备的尺寸和绝缘材料的类型有关。

通常，测试对象的绝缘性能是在比工作电压高10%到15%的电压下进行测试的。

测试时，需要测量不同时间点的电压和电流值，并计算出不同时段的绝缘电阻和电导率。

测试数据可以用来分析绝缘系统中存在的缺陷和故障并采取措施加以修复。

总而言之，直流耐压试验的实施非常重要，能够保证电器设备的安全运行。

良好的绝缘性能是电设备能够长时间稳定运行的重要保障之一。

通过直流耐压试验，可以确保设备的绝缘性能在工作时满足要求，防止漏电和电器起火等事故的发生，从而大大提高设备的安全性和稳定性。

1.不平衡桥检测母线接地电阻原理如图, 令桥臂切换到A桥时BUS+对地电压为Vap, BUS-对地电压为Van,桥臂对地电压为Vas；桥臂切换到B桥时BUS+对地电压为Vbp, BUS-对地电压为Vbn,桥臂对地电压为Vbs；桥臂悬空时BUS+对地电压为Vp, BUS-对地电压为Vn, BUS+对BUS-电压为Vpn；BUS-的接地电阻为Rxn, BUS+的接地电阻为Rxp由基尔霍夫电流定律, 不论桥臂切换到A桥还是B桥, 都有I1+I2+I3=0则切换到A桥时有Vap/(R2//Rxp)+Van/(R1//Rxn)+Vas/Rs = 0 ①切换到B桥时有Vbp/(R2//Rxp)+Vbn/(R1//Rxn)+Vbs/Rs = 0 ②①、②两式中Rxp, Rxn为未知量, 其余皆为已知量或测量量。

通过①、②两式的方程组求解, 即可计算出Rxp, Rxn的值。

Vpn在桥臂出于任何状态时都可以通过1, 2两点电压采样通过减法电路计算得出。

Vp, Vn可以在桥臂悬空时通过1、2两点直接测量计算获得。

如果桥臂没有悬空位置, 则可以通过Vpn, Rxp, Rxn, R1, R2计算得出。

具体计算公式如下Vp = (Rxp//R2)/(( Rxp//R2)+( Rxn//R1))*VpnVn = -(Rxn//R1)/(( Rxp//R2)+( Rxn//R1))*Vpn2.支路接地电阻检测原理如图所示, 由于对交流信号来说, 电池组的阻抗非常小, 可以认为短路。

无接地电容时, 当支路无接地时注入信号电流I1和I2通过装置内部的不平衡桥电路形成回路, 对外部电路基本没有影响, 测量CT无信号输出；当支路有接地电阻时（由于对交流信号来说, 电池相当于短路, 支路正负接地效果相当）, 由于漏电流I3的存在, 测量CT有感应信号输出, 信号幅度正比于I3。

直流绝缘监测工作原理
直流绝缘监测是一种用于检测直流电力系统中绝缘状况的方法，其工作原理如下：
1. 测试电路：首先，将测试电路连接到待测设备的绝缘部分。

测试电路通常由直流电源、测量设备和接地电极组成。

2. 施加电压：接下来，直流电源会施加一个已知的直流电压到待测设备的绝缘上。

这个电压通常较高，一般为几千伏到几十伏之间。

3. 监测电流：测量设备会通过接地电极和待测设备之间测量绝缘上的漏电流。

漏电流的大小和性质可以反映出绝缘状况的好坏。

4. 分析结果：测量设备会将测得的漏电流数据进行处理和分析，以判断绝缘的健康状况。

如果漏电流较小，则表明绝缘较好；而较大的漏电流则可能意味着存在绝缘故障。

5. 发出警报：如果绝缘故障被检测到，监测设备会发出警报信号，以提示操作人员进行相应的处理和修复。

通过以上步骤，直流绝缘监测能够实时监测直流电力系统的绝缘状况，及时发现并解决潜在的绝缘故障，从而确保系统的安全运行。
