链传动作业

链传动一、填空题：1、链轮转速越________，链条节距越________，链传动中的动载荷越大。

2、当链节数为_________数时，必须采用过渡链节联接，此时会产生附加________。

3、滚子链的最主要参数是链的_________，为提高链传动的均匀性，应选用齿数________的链轮。

4、为减小链传动的动载荷，小链轮齿数应选的_________些，为防止链传动过早脱链，小链轮齿数应选的_________些。

5、选用链条节距的原则是：在满足传递_________的前提下，尽量选用_________的节距。

6、链条节数选择偶数是为了_________。

链轮齿数选择奇数是为了_________。

7、在链传动布置时，对于中心距较小，传动比较大的传动，应使________边在上，________边在下，这主要是为了防止_________。

而对于中心距较大，传动比较小的传动，应使紧边在________，松边在________，这主要是为了防止_________。

8、在设计链传动时，对于高速、重载的传动，应选用________节距的________排链；对于低速速、重载的传动，应选用________节距的________排链。

9、链传动和V 带传动相比，在工况相同的条件下，作用在轴上的压轴力________，其原因是链传动不需要_________。

10、链传动张紧的目的是________。

采用张紧轮张紧时，张紧轮应布置在________边，靠近________轮，从________向________张紧。

二、判断题：1、 链传动和带传动相比，链传动有准确的平均速比，传动功率大，作用在轴和轴承上的力也大。

（ ）2、 和带传动相比，链传动有一定的动载荷和冲击，传动平稳性差，工作时有噪声，适于低速重载传动。

（ ）3、 链传动的平均传动比为122112z z n n i ==。

（ ） 4、 链传动的平均传动比和瞬时传动比不变。

机械设计基础链传动的工作原理与选择链传动是机械设计领域中常见的一种传动方式，它利用链条将动力从一个部件传递到另一个部件，广泛应用于各种机械设备中。

本文将详细介绍链传动的工作原理及其在机械设计中的选择。

一、链传动的工作原理链传动通过链条将动力从一个轴传递到另一个轴，使相对旋转的轴之间建立起动力传递的连接。

链传动的主要工作原理可以概括为以下几点：1. 主动轮和从动轮：链传动由一个主动轮和一个或多个从动轮组成。

主动轮通常由电机或发动机提供动力，而从动轮则负责传递动力到其他部件。

2. 链条：链条是链传动的核心组成部分，它由许多个链节通过链销连接而成。

链节通常由中心板、滚子、滚子对称轴和侧板等组成。

3. 驱动和工作面：链条的驱动面是链条在传动过程中接触到主动轮牙齿的一面，而链条的工作面则是链条在传动过程中与从动轮牙齿接触的一面。

4. 张紧装置：链传动中的链条需要保持一定的张紧力，以确保传动的平稳和可靠。

通常采用张紧轮或张紧杆等装置来实现链条的正确张紧。

5. 指导装置：指导装置用于保持链条在传动过程中的正确位置，防止链条脱离轮齿或偏斜。

常见的指导装置包括链条导向轮、导板等。

二、链传动的选择在机械设计中选择合适的链传动方式非常重要，合理选用链传动可以确保传动系统的稳定性、可靠性和高效性。

在选择链传动时，应注意以下几个方面：1. 载荷和转速：首先需要确定链传动所需承受的最大载荷和设计转速。

根据实际需求选择链条的材质、型号和规格。

2. 传动比：根据所需的传动比选择合适的齿数。

通常情况下，链传动的传动比可以通过改变主动轮和从动轮的齿数来调节。

3. 受环境影响：如果链传动工作在恶劣环境中，如潮湿、腐蚀性气体等，需要选择适合的链条材质和防护措施。

4. 维护和寿命：考虑链传动的维护和寿命问题，选择易于维护和使用寿命长的链条。

5. 空间和布局：根据机械设备的空间和布局要求选择合适的链传动方式，确保传动装置的紧凑和有效。

三、小结链传动作为一种常见的传动方式，在机械设计中具有广泛的应用。

链传动的工作原理特点和应用1. 引言链传动作为一种常见的传动方式，广泛应用于机械领域。

本文将介绍链传动的工作原理、特点以及应用。

2. 工作原理链传动是通过链条将动力从一个轴传递到另一个轴的一种机械传动方式。

它主要由链条、链轮和链板组成。

2.1 链条链条是链传动的核心部件，它由一系列相互连接的链节组成。

链节通常由两个平行的侧板和连接在其中的销轴组成。

链条根据传动的需求，可以分为滚子链、板链等不同类型。

2.2 链轮链轮是链传动的驱动轮和被动轮，它通过齿与链条的链节相互咬合，使链条传递动力。

链轮一般由钢材或铸铁制成，具有良好的耐磨性和传动效率。

2.3 链板链板是链条上的连接件，它连接链条的两个链节，并通过销轴固定。

链板的材料通常与链条相同，以确保整个链传动系统的协调性。

3. 特点链传动具有以下特点：3.1 传动效率高由于链传动采用链轮与链条的齿咬合传递动力，传动效率较高。

尤其适用于高转速和大扭矩的传动需求。

3.2 轴距可调链条是由一系列链节组成，链节可以根据需求增减，从而实现轴距的调整。

这使得链传动在不同传动比例需求下具有较大的灵活性。

3.3 承载能力强链传动采用链条和链轮的传递方式，具有较强的承载能力和耐磨性。

适用于承受大扭矩和冲击负载的传动系统。

3.4 维护方便链条传动的部件通常易于拆卸和更换，使得维护和保养工作相对简单。

同时，链传动被广泛应用和研究，相关的维护经验和技术较为成熟。

4. 应用链传动具有广泛的应用领域，包括但不限于以下方面：4.1 机床工业链传动在机床工业中，如车床、铣床等机床的进给系统中得到了广泛应用。

机床工业通常需要高速、高精度和高扭矩的传动需求，链传动能够满足这些要求。

4.2 农业机械链传动在农业机械中的应用较多，如拖拉机的传动系统、收割机的割刀传动等。

链传动的承载能力强、耐磨性好，适用于农业机械恶劣的工作环境。

4.3 工程机械工程机械中的履带式车辆，如挖掘机、推土机等，采用链传动作为履带的驱动方式。

链传动工作原理
链传动工作原理
链传动是由一组密封的金属链条和各种齿轮组成的传动装置，是汽车、摩托车、动力车、机器人、米粉机、自行车、系统、机器人、机床等机械传动的重要组成部分。

它可以将一个动力源的能量传递到另一个地方，用于激励机械配件的运动。

链传动的主要性能特点是可靠、易操作。

使用链传动可以实现精细的操作、控制及先进的传动系统。

而且，链传动因为其简单和可靠的结构，在各种型号的机械配件中都有很广泛的应用。

链传动的工作原理具体比较复杂，可以简单地分为几个步骤：
1.将动力传递到第一驱动齿轮或轴上，使它旋转；
2.利用前进或后退链轮将动力传送到链条上，使其前进或后退；
3.将链条上的动力传送到驱动齿轮或轴上，使它旋转；
4.将驱动齿轮或轴上的动力传送到第二驱动齿轮或轴上，使它也旋转；
5.最后，将旋转的驱动齿轮或轴上的动力传送到传动机构，激励机械配件的运动。

由此可以看出，链传动的运行原理是：将动力从一个驱动源（一个传动轴或驱动齿轮）传递到另一个驱动源（另一个传动轴或驱动齿轮），并保持其运动方向不变，最后将动力传递到完成传动任务的机械配件上。

- 1 -。

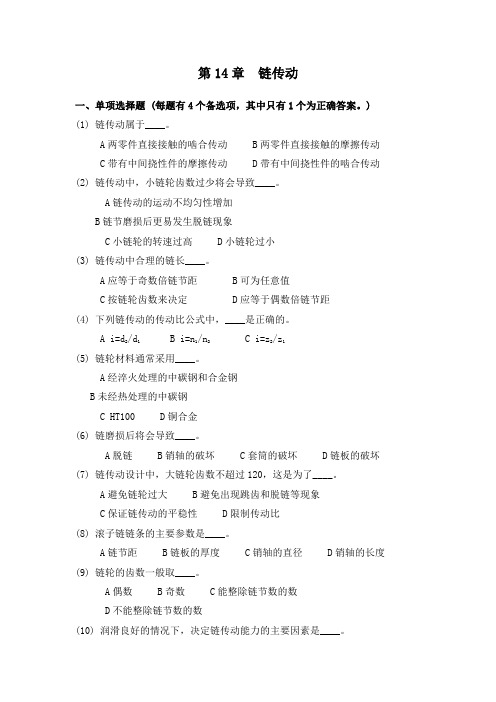

第14章链传动一、单项选择题 (每题有4个备选项，其中只有1个为正确答案。

)(1) 链传动属于____。

A两零件直接接触的啮合传动 B两零件直接接触的摩擦传动 C带有中间挠性件的摩擦传动 D带有中间挠性件的啮合传动(2) 链传动中，小链轮齿数过少将会导致____。

A链传动的运动不均匀性增加B链节磨损后更易发生脱链现象C小链轮的转速过高 D小链轮过小(3) 链传动中合理的链长____。

A应等于奇数倍链节距 B可为任意值C按链轮齿数来决定 D应等于偶数倍链节距(4) 下列链传动的传动比公式中，____是正确的。

A i=d2/d1B i=n1/n2C i=z2/z1(5) 链轮材料通常采用____。

A经淬火处理的中碳钢和合金钢B未经热处理的中碳钢C HT100 D铜合金(6) 链磨损后将会导致____。

A脱链 B销轴的破坏 C套筒的破坏 D链板的破坏(7) 链传动设计中，大链轮齿数不超过120，这是为了____。

A避免链轮过大 B避免出现跳齿和脱链等现象C保证链传动的平稳性 D限制传动比(8) 滚子链链条的主要参数是____。

A链节距 B链板的厚度 C销轴的直径 D销轴的长度(9) 链轮的齿数一般取____。

A偶数 B奇数 C能整除链节数的数D不能整除链节数的数(10) 润滑良好的情况下，决定链传动能力的主要因素是____。

A滚子和套筒的冲击疲劳强度 B链条的静力强度C销轴和套筒的抗胶合能力 D链板的疲劳强度二、判断题 (每题有“对”、“错”两个选项，请根据题意叙述是否正确加以判断。

如没判断，也视为不得分。

)(1) 链传动的最大中心距为80p。

( )(2) 在中心距大、传动比小和链速又不太高时，可选用较小节距的链条。

( )(3) 多排链的排数一般不超过4排，以免各排受载不均。

( )(4) 对于一般链速v>0.6m/s的链传动，其主要失效形式为链条的过载拉断。

( )(5) 链传动在布置时，链条应使紧边在下，松边在上。

链传动装配作业标准一、将传递动力和运动的传动链条及主、从动链轮等零、部件组装到机械设备上的工艺过程;链传动是属于具有中间挠性件的啮合传动,其所用的链条,按用途不同可分为传动链、输送链和起重链;二、常见的传动链有套筒滚子传动链简称滚子链和齿形传动链又名无声链；输送链有滚子输送链；起重链有多片式起重链和环形链等;链传动的主要技术要求是链条运行平稳,啮合良好,噪声小;三、链轮的装配A、链轮多用键与轴联接见键连接装配,也有采用螺栓连接和销连接的;采用螺栓或销连接时,应拧紧螺栓或打紧销轴,并处理好防松装置,如拧紧防松螺母,装好防松垫片等;装好后的链轮用百分表校验其端面跳动;校验时把百分比表吸附在链轮固定支架上,表针压碰链轮端面,转动链轮观察端面误差量一般控制在≤0.1mmB、在链轮的装配过程中,要控制好两轴线的水平度和两链轮宽度对称面的偏移量,可用拉钢丝线和直尺检查,其结果均应符合施工规范的要求;（1）链轮的两轴线必须平行其允差为沿轴长方向0.5mm/m（2）两链轮的中心平面应重合,轴向偏移量不能太大,一般当两轮中心距小于500mm时轴向偏移量≤1mm两轮中心距大于500mm时应为≤2mmC、链轮在轴上固定后,跳动量必须符合右图示要求；链轮跳动量可用下图示划线盘或百分表检查,差值一般控制在0.25mm内;四、传动链条链接装配如两轴中心距可以调节且在周短时,可以预先装好,再装在链轮上;如果结构不允许预先将链条接头接好时,则必须先将链条套在链轮上再进行链接;此时需采用专用的拉紧工具;ab如上图a、b所示齿形链条必须先套在链轮上,再用拉紧工具拉紧后进行连接a-套筒滚子链条拉紧b-齿形链条拉紧ab c如上图所示图图a为用开口销固定活动销轴,图b为弹簧卡片固定活动销轴,这两种形式都在链接为偶数时使用;使用弹簧卡片时要注意开口端方向与链条的运行方向向反;图c为采用过渡链接,接合的形式,适用于链接为奇数时链接;五、链轮全部装配、调整后,再装配链条;为保证链条在运行中有适度的张紧力,链条装在两链轮上以后,其从动边应保持适当的弛垂度厂见图;当a小于或等于45;时,厂一O．02A；当口大于45;时,厂一O．01～O ．015以;A-为两链轮中心距mm f-链条驰垂度mm a-两链轮从动边外圆公切线与水平线夹角º-弛垂度一般可用增减链条节数,或用移动轴承支座与增减链条节数相结合的方法来调整,也可采用张紧轮或托板等办法达到一定的张紧力和弛垂度;高速链Iian传动链条弛垂度^一两链轮中心距,mm；,链条弛垂度,mnl；口一两链轮从动边外圆公切线与水平线夹角,;运行的链条,其弛垂度多采用自动张紧的办法加以调整;张紧力的大小按设计要求确定;六、链传动装置装配、调整合格后,应对链条和链轮轮齿加足规定的润滑剂;。

链传动的习题答案链传动的习题答案在机械学习中，链传动是一种常见且重要的机械传动方式。

它通过链条的运动来传递动力和转动运动。

链传动常用于各种机械设备和工业机械中，如自行车、摩托车、工业机械等。

本文将针对链传动的习题进行解答，帮助读者更好地理解和掌握链传动的原理和应用。

一、链条的基本结构链传动的基本结构由链条和链轮组成。

链条由一系列相互连接的链节构成，链节之间通过铰链连接。

链轮则是链条运动的驱动和受动部分，它们通过齿轮与链条的齿槽相咬合，使链条能够传递动力和转动运动。

二、链条的分类根据链条的结构和用途，链条可以分为滚子链、齿轮链和输送链等几种类型。

1. 滚子链：滚子链是链传动中最常见的一种链条。

它由滚子和内、外链板构成，滚子与链轮的齿槽相咬合，使链条能够平稳传递动力。

滚子链适用于高速、大功率传动的场合。

2. 齿轮链：齿轮链是由链板和链轮组成的链条。

链板上的齿轮与链轮的齿槽相咬合，通过齿轮的转动来传递动力。

齿轮链适用于中速、中功率传动的场合。

3. 输送链：输送链主要用于输送物料或工件的场合。

它由链板和链轮组成，链板上通常有挡板或槽，以便于物料或工件的输送。

三、链条的应用链传动广泛应用于各个领域，如交通运输、机械制造、矿山冶金等。

以下是链传动在几个常见领域的应用案例。

1. 自行车：自行车是最常见的链传动应用之一。

自行车的链条通过链轮的转动来传递动力，使车轮转动，从而推动自行车前进。

2. 摩托车：摩托车也是一种常见的链传动应用。

摩托车的链条通过链轮的转动来传递动力，使后轮转动，从而推动摩托车前进。

3. 工业机械：链传动在工业机械中应用广泛。

例如，链传动可用于输送带、起重机、挖掘机等设备中，以传递动力和实现运动。

四、链传动的习题解答下面将给出几个链传动的习题，并给出详细的解答。

1. 问题：一辆自行车的前链轮齿数为48，后链轮齿数为18，求链条的传动比和速比。

解答：传动比 = 前链轮齿数 / 后链轮齿数 = 48 / 18 = 2.67速比 = 后链轮齿数 / 前链轮齿数 = 18 / 48 = 0.3752. 问题：一台工业机械的链条总长度为3米，链节数为50个，求每个链节的长度。

链传动的习题答案链传动是一种常见的机械传动方式，它通过链条与链轮的啮合来传递动力和运动。

以下是一些链传动习题的答案，供参考：1. 链传动的基本原理：链传动的基本原理是利用链条与链轮的啮合来传递运动和动力。

链条在链轮上滚动，通过链节与链轮齿的接触来传递力矩。

2. 链传动的特点：- 传动比准确，传动效率较高。

- 可以承受较大的载荷，适应性强。

- 结构简单，制造和维护方便。

- 允许较大的中心距和多级传动。

3. 链传动的类型：- 滚子链传动：链条由内链板、外链板、销轴和滚子组成。

- 齿形链传动：链条由齿形链节和销轴组成，适用于高速传动。

4. 链传动的失效形式：- 链条的疲劳断裂。

- 链轮的齿面磨损。

- 链条的伸长。

5. 链传动的张紧方式：- 弹簧张紧：利用弹簧的弹性力来张紧链条。

- 重锤张紧：利用重锤的重力来张紧链条。

- 液压张紧：利用液压系统来自动调节链条的张紧力。

6. 链传动的维护要点：- 定期检查链条的张紧度，确保传动平稳。

- 定期清洁链条和链轮，去除油污和杂质。

- 检查链条的磨损情况，及时更换损坏的链条。

7. 链传动设计时的注意事项：- 选择合适的链轮材料和热处理工艺，以提高耐磨性。

- 计算合适的链轮齿数，避免链条在链轮上打滑或过载。

- 考虑链条的预张力，以减少传动过程中的振动和噪音。

8. 链传动的计算示例：假设有一链传动系统，已知链轮的转速为1000转/分钟，链轮齿数为20，求链条的线速度。

解：链条的线速度 \( V \) 可以通过公式 \( V = \pi \times n\times r \) 计算，其中 \( n \) 是链轮的转速，\( r \) 是链轮的半径。

假设链轮半径为50mm，则：\[ V = \pi \times 1000 \times 0.05 \text{ m/min} \]\[ V = 157 \text{ m/min} \]以上是链传动的一些基础习题答案，希望对你的学习有所帮助。
