第八章链传动讲解

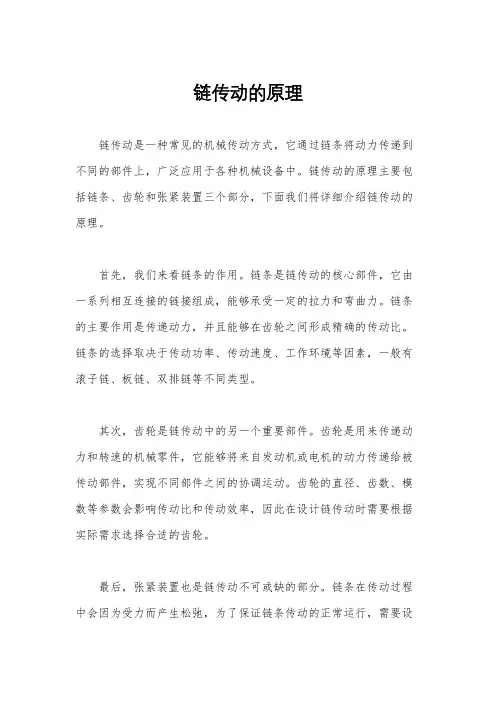

链传动的原理
链传动是一种常见的机械传动方式，它通过链条将动力传递到不同的部件上，广泛应用于各种机械设备中。

链传动的原理主要包括链条、齿轮和张紧装置三个部分，下面我们将详细介绍链传动的原理。

首先，我们来看链条的作用。

链条是链传动的核心部件，它由一系列相互连接的链接组成，能够承受一定的拉力和弯曲力。

链条的主要作用是传递动力，并且能够在齿轮之间形成精确的传动比。

链条的选择取决于传动功率、传动速度、工作环境等因素，一般有滚子链、板链、双排链等不同类型。

其次，齿轮是链传动中的另一个重要部件。

齿轮是用来传递动力和转速的机械零件，它能够将来自发动机或电机的动力传递给被传动部件，实现不同部件之间的协调运动。

齿轮的直径、齿数、模数等参数会影响传动比和传动效率，因此在设计链传动时需要根据实际需求选择合适的齿轮。

最后，张紧装置也是链传动不可或缺的部分。

链条在传动过程中会因为受力而产生松弛，为了保证链条传动的正常运行，需要设
置张紧装置来保持链条的适当张紧度。

张紧装置的设计需要考虑链条的伸长、张紧力的大小、工作可靠性等因素，以确保链传动的稳定性和可靠性。

总的来说，链传动的原理是通过链条、齿轮和张紧装置的协同作用，将动力从动力源传递到被传动部件，实现不同部件之间的协调运动。

在实际应用中，链传动具有传动效率高、传动比稳定、传动功率大等优点，因此被广泛应用于各种机械设备中。

以上就是关于链传动的原理的详细介绍，希望能对大家有所帮助。

如果您对链传动的原理还有其他疑问，欢迎随时与我们联系。

链传动的工作原理1、工作原理链传动是以链条作为中间挠性传动件，通过链节与链轮齿的不断啮合和脱开而传递运动和动力的，它属于啮合传动。

如图1所示：图1.链传动工作原理1—主动链轮2—链条3—从动链轮链传动由主动链轮1、链条2和从动链轮3组成。

当主动链轮转动时，通过链条与链轮之间的啮合力带动从动链轮跟着旋转，同时将主动轴的运动和动力传递给从动轴。

2、链传动的分类和特点根据用途的不同，链传动分为传动链、起重链和牵引链。

传动链用来传递动力和运动，起重链用于起重机械中提升重物，牵引链用于链式输送机中移动重物。

（1）链传动的主要优点①链传动是具有中间挠性件的啮合传动。

与带传动相比，链传动无弹性滑动和打滑现象，故能保证准确的平均传动比，且其传动效率较高、结构紧凑、传递功率大、张紧力比带传动小，作用在传动轴与轴承上的力较小，但无过载保护作用。

①在相同功率条件下，链传动比带传动结构紧凑，并适用于低速、重载下工作。

①与齿轮传动相比，链传动结构简单，加工成本低，安装精度要求低，适用于较大中心距的传动，能在高温、多尘、油污等恶劣的环境中工作。

（2）链传动的主要缺点①链条与链轮工作时磨损较快，使用寿命较短，磨损后链条的节距增大，链轮齿形变窄，链条在啮合时会发出“咯咯”的响声，甚至造成脱链现象。

①只能传递平行轴间的同向回转运动，安装时对两轮轴线的平行度要求较高。

链条不适宜装在两个呈水平位置的链轮上传动，这样容易发生脱链或顶齿。

①由于链条进入链轮后形成多边形折线，从而使链条速度忽大忽小地周期性变化，并伴有链条的上下抖动。

因此，链传动的瞬时传动比不恒定，传动平稳性较差，有冲击和噪声，不宜用于高速和急速反向的场合。

①制造费用较高。

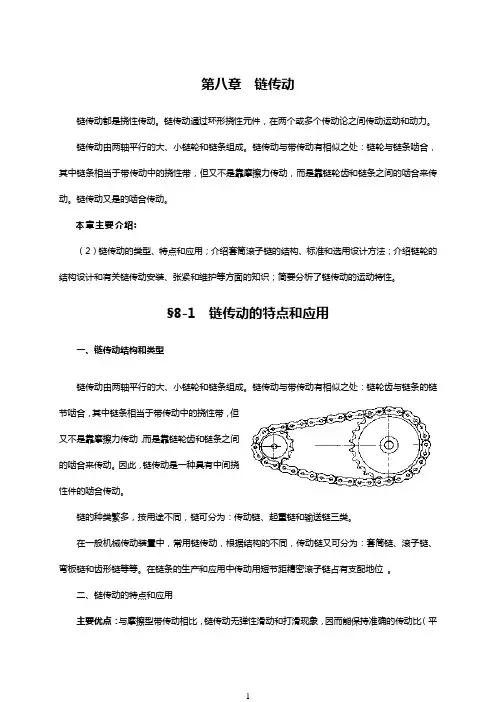

第八章链传动链传动都是挠性传动。

链传动通过环形挠性元件，在两个或多个传动论之间传动运动和动力。

链传动由两轴平行的大、小链轮和链条组成。

链传动与带传动有相似之处：链轮与链条啮合，其中链条相当于带传动中的挠性带，但又不是靠摩擦力传动，而是靠链轮齿和链条之间的啮合来传动。

链传动又是的啮合传动。

本章主要介绍:（2）链传动的类型、特点和应用；介绍套筒滚子链的结构、标准和选用设计方法；介绍链轮的结构设计和有关链传动安装、张紧和维护等方面的知识；简要分析了链传动的运动特性。

§8-1 链传动的特点和应用一、链传动结构和类型链传动由两轴平行的大、小链轮和链条组成。

链传动与带传动有相似之处：链轮齿与链条的链节啮合，其中链条相当于带传动中的挠性带，但又不是靠摩擦力传动，而是靠链轮齿和链条之间的啮合来传动。

因此，链传动是一种具有中间挠性件的啮合传动。

链的种类繁多，按用途不同，链可分为：传动链、起重链和输送链三类。

在一般机械传动装置中，常用链传动，根据结构的不同，传动链又可分为：套筒链、滚子链、弯板链和齿形链等等。

在链条的生产和应用中传动用短节距精密滚子链占有支配地位。

二、链传动的特点和应用主要优点：与摩擦型带传动相比，链传动无弹性滑动和打滑现象，因而能保持准确的传动比（平均传动比），传动效率较高（润滑良好的链传动的效率约为9798%）；又因链条不需要象带那样张得很紧，所以作用在轴上的压轴力较小；在同样条件下，链传动的结构较紧凑；同时链传动能在温度较高、有水或油等恶劣环境下工作。

与齿轮传动相比，链传动易于安装，成本低廉；在远距离传动时，结构更显轻便。

主要缺点：运转时不能保持恒定传动比，传动的平稳性差；工作时冲击和噪音较大；磨损后易发生跳齿；只能用于平行轴间的传动。

链传动主要用在要求工作可靠,且两轴相距较远,以及其他不宜采用齿轮传动的场合，且工作条件恶劣等，如农业机械、建筑机械、石油机械、采矿、起重、金属切削机床、摩托车、自行车等。

机械设计链传动1. 简介链传动是一种常见的机械传动方式，通过链条将动力传递给另一个旋转的部件。

它具有承载能力强、传动效率高等优点，在各种机械装置中广泛应用。

本文将介绍链传动的原理、应用、设计要点以及注意事项。

2. 链传动的原理链传动的基本原理是通过链条将动力从驱动轮传递到从动轮。

链条由一系列相互连接的链接构成，链接之间可以通过铰链或滚动接触来实现。

驱动轮通过牙齿或凸缘将链条拉动，从而使链条转动并传递动力到从动轮。

链传动的主要工作原理是链条的曲线作用，使驱动轮和从动轮之间的线速度比保持恒定。

链条的曲率半径和链条张力是实现这一目标的关键因素。

3. 链传动的应用链传动在各种机械装置中都有广泛应用。

常见的应用包括：•自行车：自行车的齿轮传动就是通过链条实现的，链条将骑手的踩踏力量传递到后轮上。

•汽车发动机：汽车发动机常采用链条传动来驱动凸轮轴，实现气门的开闭。

•工业机械：在一些重型或高扭矩的机械设备中，链传动常被用于传递动力。

4. 链传动的设计要点在设计链传动时，需要考虑以下几个要点：4.1 链条选型选择适合应用的链条是设计链传动的第一步。

链条的选型应根据传动功率、工作速度和工作环境等因素进行综合考虑。

常见的链条类型有滚子链、螺旋伞齿链、平行销链等。

4.2 驱动轮和从动轮的设计驱动轮和从动轮的设计应根据链条的特点和工作条件进行合理选择。

轮齿的几何参数、材料和热处理方法都会影响链传动的性能。

4.3 张紧机构设计链条在工作中会有一定的松弛，因此需要设计合适的张紧机构来保持链条的张紧度。

常见的张紧机构包括张紧轮和张紧器。

4.4 寿命和维护性考虑在设计链传动时，需要考虑链条的寿命和维护性。

合理的设计可以延长链条的使用寿命，并减少维护工作的频率和难度。

5. 注意事项在使用链传动时，需要注意以下几个方面：•定期检查链条的张紧度，及时进行调整和维护。

•避免链条过紧或过松，过紧会增加链条和轮齿的磨损，过松会导致传动精度降低。

链传动工作原理
链传动是一种常见的机械传动方式，通过链条的连接来传递动力和运动。

它的工作原理主要是通过链条与齿轮的配合，将动力传递到需要的地方，实现机械装置的正常运转。

下面将详细介绍链传动的工作原理。

链传动由链条和齿轮两部分组成。

链条由一系列的链接件组成，链接件之间通过铰接连接，形成一个闭合的环形结构。

齿轮则是由一系列的齿轮轮齿组成，齿轮的齿与链条的链接件相互咬合，通过这种咬合关系来传递动力。

链传动的工作原理可以简单描述为：当一个齿轮被外力驱动时，齿轮上的齿会与链条上的链接件相互咬合，链条随之运动。

由于链条是一个闭合的环形结构，链条上的所有链接件都会沿着同一个方向运动，从而带动另一个齿轮一起运动。

这样，动力就可以从一个齿轮传递到另一个齿轮，实现机械装置的正常运转。

链传动与皮带传动相比，具有更高的传动效率和更大的承载能力。

链条的材质通常为金属，结构坚固耐用，能够承受较大的拉力和冲击力。

而且链条与齿轮的咬合面积大，传动效率高，不易打滑，适用于需要高速、高扭矩传动的场合。

链传动还具有传动比可调、传动平稳等优点。

通过改变齿轮的大小或链条的长度，可以调整传动比，满足不同工况下的需求。

链传动
在传动过程中没有弹性变形，传动平稳可靠，可用于要求稳定传动的场合。

总的来说，链传动作为一种常见的机械传动方式，具有传动效率高、承载能力大、传动平稳等优点，被广泛应用于各种机械装置中。

通过链条与齿轮的配合，实现动力的传递和机械装置的正常运转。

链传动的工作原理简单清晰，易于理解，是一种性能优越的传动方式。

09第⼋章链传动第⼋章链传动具体内容链传动的类型和特点；滚⼦链的结构形式、基本参数和基本尺⼨；滚⼦链链轮的基本参数和基本尺⼨；滚⼦链链轮的齿形、结构及材料；链传动的运动分析和受⼒分析；链传动的失效形式；额定功率曲线；链传动的设计计算；链传动的布置、张紧和润滑。

重点滚⼦链的基本参数和基本尺⼨；滚⼦链链轮的基本参数和基本尺⼨；链传动的运动分析和受⼒分析；链传动的失效形式；额定功率曲线；链传动的设计计算。

难点链传动的运动分析和受⼒分析。

第⼀节链传动的特点、类型和应⽤如图8.1所⽰，链传动是⼀种具有中间挠性件的啮合传动，由轴线平⾏的主动链轮1、从动链轮2和封闭链条3组成。

主动轮、从动轮之间通过中间挠性件（链条）来传递运动和动⼒。

图8.1 链传动简图⼀、链传动的特点链传动具有带传动和齿轮传动的⼀些特点，与带传动相⽐，链传动的主要优点是：没有弹性滑动和打滑，能保持准确的平均传动⽐和较⾼的机械效率；⽆需⼤的张紧⼒，对轴的作⽤⼒较⼩；链传动中⼼距适应范围⼤，相同条件下⽐带传动紧凑；能在⾼温、潮湿、有油污、腐蚀等恶劣条件下⼯作。

与齿轮传动相⽐，因为链条和链轮⾮共轭啮合，链轮齿形可以有较⼤的灵活性，链条加⼯与安装精度要求低；链条、链轮多齿啮合，轮齿受⼒⼩，强度⾼；有较好的缓冲、吸振能⼒；中⼼距⼤，可实现远距离传动。

链传动的主要缺点：瞬时传动⽐不稳定，传动不平衡；⼯作时有冲击、噪声；只限于平⾏轴传动；不宜于⾼速、载荷变化⼤、急速反向的⼯况条件。

⼆、链条的类型通常将链条按⽤途不同分为：起重链、牵引链、传动链、输送链。

传动链按链的结构不同分为：滚⼦链（图8.2（a））、套筒链（图8.2（b））、齿形链（⼜称⽆声链）（图8.2（c））、成型链（图8.2（d））。

⽬前应⽤最⼴的是滚⼦链，它已经标准化了（GB1243.1－83）。

本章重点介绍滚⼦链的选择和设计计算。

三、链传动的应⽤链传动应⽤⾮常⼴泛。

在农业机械、⽯油机械、起重运输机械、冶⾦矿⼭机械、⼯程机械、过程装备机械等机械设备中都应⽤。

链传动的原理及应用1. 概述链传动是一种重要的力传递方式，利用链条将动力从一个轴传递到另一个轴。

它具有结构简单、传递能力强、传递效率高等优点，在许多机械设备中得到广泛应用。

本文将从链传动的原理、构造以及应用等方面进行探讨。

2. 链传动的原理链传动利用链条将动力传递给被驱动轴，其原理如下：•驱动链轮将动力传递给链条，链条上的力的大小不变。

•由于链条可弯曲，在链条上存在张力，这种张力使链条受力均匀。

•驱动链轮带动链条运动，链条上的力会作用于被驱动链轮，使其转动。

3. 链传动的构造链传动的构造主要包括链条、链轮和支架三个部分：3.1 链条链条是链传动的核心部件，它由一系列链接件组成。

链条的材料通常采用高强度合金钢，具有较高的承载能力和耐磨性。

3.2 链轮链轮是链传动中的关键组件，它以圆盘形式存在，表面上有一系列的齿轮。

链轮的材料通常是高强度合金钢或铸铁，具有良好的耐磨性和耐腐蚀性。

3.3 支架支架是链传动中链条和链轮的安装支撑结构，用于使链条和链轮保持正确的相对位置，并保证链传动的正常运行。

4. 链传动的应用链传动由于其结构简单、传递能力强等优点，在许多行业得到广泛应用。

下面列举了一些常见的应用场景：•机械设备传动：链传动广泛应用于机械设备的传动系统中，如工艺设备、农业机械、矿山机械等。

•自行车传动：自行车中的链传动是最常见的传动方式之一，通过链条和链轮将动力传递给车轮。

•汽车传动：链传动在汽车的某些部件中也得到了应用，如发动机配气机构、减速器等。

•电梯传动：链传动在电梯中用于传递动力，保证电梯的稳定运行。

5. 链传动的优缺点链传动具有以下优点：•结构简单，制造成本低。

•传递能力强，承载能力大。

•传递效率高，能量损失小。

然而，链传动也存在一些缺点：•噪音较大，易产生振动。

•需要定期润滑保养。

•链条拉伸会影响传动精度，需要定期检查和调整。

6. 结论链传动作为一种重要的力传递方式，在机械设备传动中得到广泛应用。
