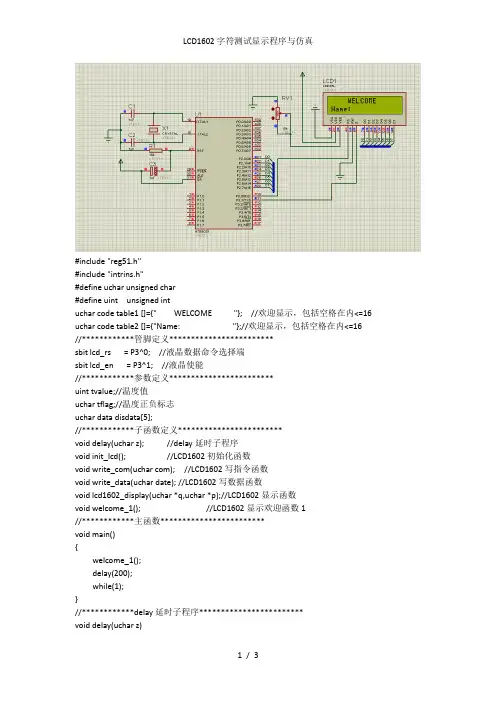

LCD1602字符测试显示程序与仿真

LCD1602液晶显示实验报告一、实验目的(1)了解LCD1602的基本原理，掌握其基本的工作流程。

(2)学习用Verilog HDL语言编写LCD1602的控制指令程序，能够在液晶屏上显示出正确的符号。

(3)能够自行改写程序，并实现符号的动态显示。

二、实验设备与器件Quartus II 软件、EP2C8Q208C8实验箱三、实验方案设计1.实验可实现的功能可以实现在LCD1602液晶屏第一行左侧第一位的位置循环显示0~9，并且可以用一个拨码开关BM8实现显示的复位功能。

2.LCD1602基本知识LCD1602液晶能够同时显示16x02即32个字符，模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

因为1602识别的是ASCII码，试验可以用ASCII码直接赋值，在单片机编程中还可以用字符型常量或变量赋值，如“A”。

1602通过D0~D7的8位数据端传输数据和指令。

3.系统工作原理系统的状态转换流程图如图3.1.1所示。

通过状态流程图可以看到，LCD1602液晶屏的状态是不断更新的，依次完成液晶的初始化和0~9的动态显示过程，并且过程可由开关控制。

if (!rst_n)cnt <= 0;elsecnt <= cnt + 1'b1;wire lcd_clk = cnt[23]; // (2^23 / 50M)=0.168s always@(posedge lcd_clk)if(cnt1>=24'd2)beginreg lcd_clk1;lcd_clk1=1;cnt1=0;endelsebegincnt1=cnt1+1; //cnt1对lcd_clk二分频lcd_clk1=0;endalways@(posedge lcd_clk1)beginrow1_val<=8'h30;//设初值case(row1_val) //数字0~9循环显示8'h30: row1_val<=8'h31;8'h31: row1_val<=8'h32;8'h32: row1_val<=8'h33;8'h33: row1_val<=8'h34;8'h34: row1_val<=8'h35;8'h35: row1_val<=8'h36;8'h36: row1_val<=8'h37;8'h37: row1_val<=8'h38;8'h38: row1_val<=8'h39;8'h39: row1_val<=8'h30;default: row1_val<=8'h30;endcaseendparameter IDLE = 8'h00;parameter DISP_SET = 8'h01; // 显示模式设置parameter DISP_OFF = 8'h03; // 显示关闭parameter CLR_SCR = 8'h02; // 显示清屏parameter CURSOR_SET1 = 8'h06; // 显示光标移动设置parameter CURSOR_SET2 = 8'h07; // 显示开及光标设置parameter ROW1_ADDR = 8'h05; // 写第1行起始地址parameter ROW1_0 = 8'h04;reg [5:0] current_state, next_state; // 现态、次态always @ (posedge lcd_clk, negedge rst_n)if(!rst_n) current_state <= IDLE;else current_state <= next_state;//在时钟信号作用期间，次态重复的赋给现态alwaysbegincase(current_state)IDLE : next_state = DISP_SET;DISP_SET : next_state = DISP_OFF;DISP_OFF : next_state = CLR_SCR;CLR_SCR : next_state = CURSOR_SET1;CURSOR_SET1 : next_state = CURSOR_SET2;CURSOR_SET2 : next_state = ROW1_ADDR;ROW1_ADDR : next_state = ROW1_0;ROW1_0 : next_state = ROW1_ADDR;default : next_state = IDLE ;endcaseendalways @ (posedge lcd_clk, negedge rst_n)beginif(!rst_n)beginlcd_rs <= 0;lcd_data <= 8'hxx;endelsebegincase(next_state)IDLE : lcd_rs <= 0;DISP_SET : lcd_rs <= 0;DISP_OFF : lcd_rs <= 0;CLR_SCR : lcd_rs <= 0;CURSOR_SET1 : lcd_rs <= 0;CURSOR_SET2 : lcd_rs <= 0;ROW1_ADDR : lcd_rs <= 0;ROW1_0 : lcd_rs <= 1;endcasecase(next_state)IDLE : lcd_data <= 8'hxx;DISP_SET : lcd_data <= 8'h38;DISP_OFF : lcd_data <= 8'h08;CLR_SCR : lcd_data <= 8'h01;CURSOR_SET1 : lcd_data <= 8'h04;CURSOR_SET2 : lcd_data <= 8'h0C;ROW1_ADDR : lcd_data <= 8'h80;ROW1_0 : lcd_data <= row1_val[127:120];endcaseendendassign lcd_e = lcd_clk; // 数据在时钟高电平被锁存assign lcd_rw = 1'b0; // 只写endmodule5.下载电路及引脚分配设计设计中用实验箱自带的50MHz时钟信号作为输入端，用sel0、sel1、sel2三个使能端选通LCD1602液晶屏，EP2C8Q208C8就会工作在给液晶下命令的状态，使得点阵正常工作，如图3.5.1所示。

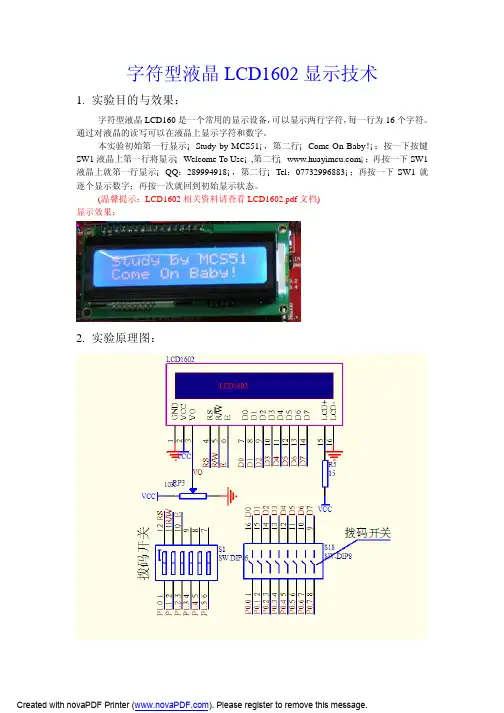

实验11：1602液晶显示屏显示(字符型液晶显示器)字符型液晶显示器用于数字、字母、符号并可显示少量自定义符号。

这类液晶显示器通常有16根接口线，下表是这16根线的定义。

字符型液晶接口说明编号符号引脚说明编号符号引脚说明1 Vss 电源地 9 D2 数据线22 Vdd 电源正 10 D3 数据线33 VL 液晶显示偏压信号 11 D4 数据线44 RS 数据/命令选择端 12 D5 数据线55 R/W 读/ 写选择端 13 D6 数据线66 E 使能信号 14 D7 数据线77 D0 数据线0 15 BLA 背光源正极8 D1 数据线1 16 BLK 背光源负极(本学习板配的内部已经接地)下图是字符型液晶显示器与单片机的接线图。

这用了P0口的8根线作为液晶显示器的数据线，用P20、P21、P22做为3根控制线。

字符型液晶显示器与单片机的接线图字符型液晶显示器的使用，字符型液晶显示器一般采用HD44780芯片做为控制器的。

1．字符型液晶显示器的驱动程序这个驱动程序适用于1602型字符液晶显示器，1) 初始化液晶显示器命令(RSTLCD)设置控制器的工作模式，在程序开始时调用。

参数：无。

2) 清屏命令(CLRLCD)清除屏幕显示的所有内容参数：无3) 光标控制命令(SETCUR)用来控制光标是否显示及是否闪烁参数：1个，用于设定显示器的开关、光标的开关及是否闪烁。

4) 写字符命令(WRITECHAR)在指定位置(行和列)显示指定的字符。

参数：共有3个，即行值、列值及待显示字符，分别存放在XPOS、YPOS和A中。

其中行值与列值均从0开始计数，A中可直接写入字符的符号，编译程序自动转化为该字符的ASCII值。

5) 字符串命令(WRITESTRING)在指定位置显示指定的一串字符。

参数：共有3个，即行值、列值和R0指向待显示字符串的内存首地址，字符串须以0结尾。

如果字符串的长度超过了从该列开始可显示的最多字符数，则其后字符被截断，并不在下行显示出来。

单片机控制LCD1602显示字符（测试通过）
本次测试的是常用LCD1602 显示屏，操作流程很简单，但有些小问题要
注意，如该LCD 处理速度有些慢，单片机在发送控制指令时需要适当延时，
否则可能操作失败。

一、硬件简介
1>引脚介绍
具体引脚如下：
单片机需要操作的引脚有：RS、RW、E 及DB0~7
2>指令介绍
在这里，仅仅介绍下什么是CGRAM、什么是DDRAM？
CGRAM：是用户自定义字符存放存储器，可以自己在指定地址定义字符DDRAM：是对应屏幕位置的存储器，设定了该地址，就确定了从屏幕什么
位置开始显示字符
二、软件部分
#include#include#define DATA P0sbit RS=P2;sb it RW=P2 ;sbit EN=P2;un sign ed char zifu[]={“Hello,World!0”};unsigned char wangzhi[]={“shop108408772.taobao/”};void delayms(unsigned char m) //适当延时{unsigned char i;while(m--){for(i=0;i//写1 个字节{RW=0;_nop_();_nop_(); EN=1;_nop_();DATA=canshu;EN=0;_nop_();_nop_();}
void main(){unsigned char *point;RS=0;WRITE_BYTE(1);//清屏delayms(10);//。

LCD1602显示全部字库字符、看门狗定时器测试LCD1602液晶内含有192个字符字库，这个程序是分6屏进行显示，整个显示过程长约7秒，看门狗定时器设置时间为8.38秒，刚好显示完全部字符，修改看门狗就可以看到在显示中途重启，比较直观LCD_E BIT P3.4 ;LCD片选LCD_RS BIT P3.5 ;指令、数据位LCD_RW BIT P3.6 ;读、写位PORT EQU P0 ;端口定义WDT_COUNT EQU 0E1H ;看门狗START: LCALL LCD_INITLCALL WDT_INITMOV A,#01H ;清屏LCALL WR_CMDDISP_LOOP: MOV R0,#06H ;循环计数器MOV R1,#80H ;LCD地址计数器MOV R2,#00H ;字符表指针计数器MOV DPTR,#TABWR_DAT_LOOP: MOV A,R1 ;地址命令LCALL WR_CMDINC R1 ;地址加一MOV A,R2 ;表指针MOVC A,@A+DPTRLCALL WR_DA TLCALL DELAY100MSINC R2 ;表指针加一CJNE R1,#90H,BIJIAO ;字符是否到16MOV R1,#0C0H ;到16，换地址BIJIAO: CJNE R1,#0D0H,WR_DAT_LOOP ;字符数是否到32MOV R1,#80H ;地址回归LCALL DELAY1SMOV A,#1B ;清屏LCALL WR_CMDDJNZ R0,WR_DA T_LOOPMOV WDT_COUNT,#00110111BLJMP DISP_LOOPLCD_INIT: MOV A,#111000B ;8位总线LCALL WR_CMDMOV A,#10B ;数据指针清零LCALL WR_CMDMOV A,#01H ;清屏LCALL WR_CMDMOV A,#1111B ;显示开，光标开，闪烁开LCALL WR_CMDMOV A,#10000000B ;设置显示地址00HLCALL WR_CMDRETWDT_INIT: MOV WDT_COUNT,#00110111B ;看门狗定时器设置时间1.1秒RETCHK_BUSY: SETB PORT.7CLR LCD_RSSETB LCD_RWWAIT1: SETB LCD_EMOV C,PORT.7JC WAIT1CLR LCD_ERETWR_CMD: LCALL CHK_BUSYCLR LCD_RSCLR LCD_RWSETB LCD_EMOV PORT,ACLR LCD_ERETWR_DAT: LCALL CHK_BUSYSETB LCD_RSCLR LCD_RWSETB LCD_EMOV PORT,ACLR LCD_ERETDELAY100MS: MOV R7,#10DL5: MOV R6,#250DL4: NOPNOPDJNZ R6,DL4DJNZ R7,DL5RETDELAY1S: MOV R7,#10DL1: MOV R6,#200DL2: MOV R5,#248DL3: DJNZ R5,DL3DJNZ R6,DL2DJNZ R7,DL1RETTAB: DB 20H,21H,22H,23H,24H,25H,26H,27H,28H,29H,2AH,2BH,2CH,2DH,2EH,2FHDB30H,31H,32H,33H,34H,35H,36H,37H,38H,39H,3AH,3BH,3CH,3DH,3EH,3FHDB40H,41H,42H,43H,44H,45H,46H,47H,48H,49H,4AH,4BH,4CH,4DH,4EH,4FHDB50H,51H,52H,53H,54H,55H,56H,57H,58H,59H,5AH,5BH,5CH,5DH,5EH,5FHDB60H,61H,62H,63H,64H,65H,66H,67H,68H,69H,6AH,6BH,6CH,6DH,6EH,6FHDB70H,71H,72H,73H,74H,75H,76H,77H,78H,79H,7AH,7BH,7CH,7DH,7EH,7FHDB0A0H,0A1H,0A2H,0A3H,0A4H,0A5H,0A6H,0A7H,0A8H,0A9H,0AAH,0ABH,0ACH,0ADH,0 AEH,0AFHDB0B0H,0B1H,0B2H,0B3H,0B4H,0B5H,0B6H,0B7H,0B8H,0B9H,0BAH,0BBH,0BCH,0BDH,0BE H,0BFHDB0C0H,0C1H,0C2H,0C3H,0C4H,0C5H,0C6H,0C7H,0C8H,0C9H,0CAH,0CBH,0CCH,0CDH,0CE H,0CFHDB0D0H,0D1H,0D2H,0D3H,0D4H,0D5H,0D6H,0D7H,0D8H,0D9H,0DAH,0DBH,0DCH,0DDH,0 DEH,0DFHDB0E0H,0E1H,0E2H,0E3H,0E4H,0E5H,0E6H,0E7H,0E8H,0E9H,0EAH,0EBH,0ECH,0EDH,0EEH ,0EFHDB0F0H,0F1H,0F2H,0F3H,0F4H,0F5H,0F6H,0F7H,0F8H,0F9H,0FAH,0FBH,0FCH,0FDH,0FEH,0 FFHEND。

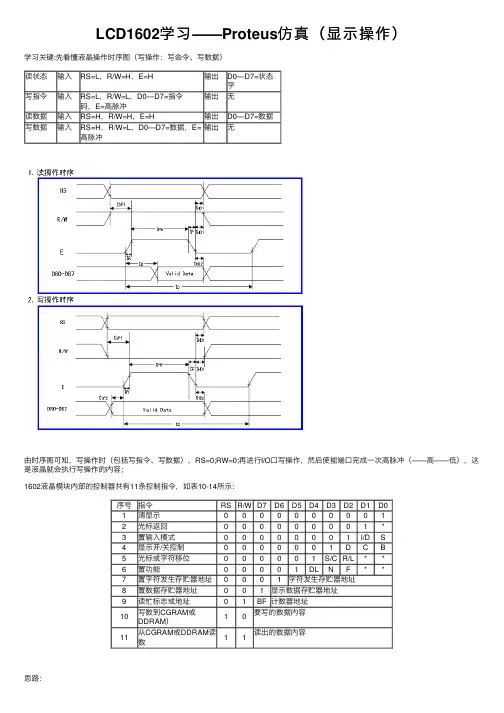

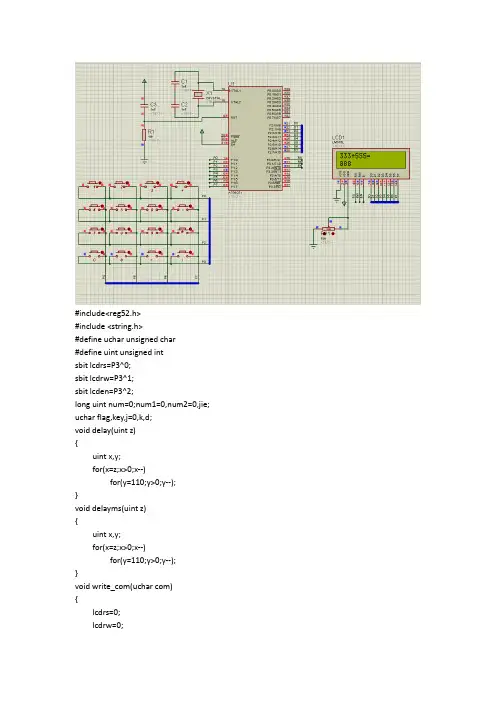

LCD1602学习——Proteus仿真（显⽰操作）学习关键:先看懂液晶操作时序图（写操作：写命令、写数据）读状态输⼊RS=L，R/W=H，E=H输出D0—D7=状态字写指令输⼊RS=L，R/W=L，D0—D7=指令输出⽆码，E=⾼脉冲读数据输⼊RS=H，R/W=H，E=H输出D0—D7=数据写数据输⼊RS=H，R/W=L，D0—D7=数据，E=输出⽆⾼脉冲由时序图可知，写操作时（包括写指令、写数据），RS=0;RW=0;再进⾏I/O⼝写操作，然后使能端⼝完成⼀次⾼脉冲（——⾼——低），这是液晶就会执⾏写操作的内容；1602液晶模块内部的控制器共有11条控制指令，如表10-14所⽰：序号指令RS R/W D7D6D5D4D3D2D1D01清显⽰00000000012光标返回000000001*3置输⼊模式00000001I/D S4显⽰开/关控制0000001D C B5光标或字符移位000001S/C R/L**6置功能00001DL N F**7置字符发⽣存贮器地址0001字符发⽣存贮器地址8置数据存贮器地址001显⽰数据存贮器地址9读忙标志或地址01BF计数器地址10要写的数据内容10写数到CGRAM或DDRAM）11读出的数据内容11从CGRAM或DDRAM读数思路：1、控制液晶显⽰输出，需要对其进⾏写数据（写数据前，同样需要先告诉液晶你下⼀步要在哪⾥写，因此写数据前，要写命令先设定数据指针）程序设计⽅式：write_com();//写命令函数，write_date();//写数据函数2、由于要先进⾏初始化,（初始化实际就是对液晶写指令，告诉其⼯作⽅式等）因此初始化函数⾥⾯⾃然就需要调⽤写命令函数write_com（）;程序结构如下：int init(){ EN = 0; write_com(0X38);//设置16*2显⽰，5*7点阵，8位数据接⼝ write_com(0X0C);//设置开显⽰，不显⽰光标 write_com(0X06);//写⼀个字符时，整屏右移 write_com(0X01);//显⽰清零 return 0;}　主函数部分程序结构：int main(){ init();//调⽤初始化函数 write_com(0x80);//调⽤写指令函数，设置写数据开始指针（第⼀⾏） for(x=0;x<6;x++)//数据写⼊循环程序 { write_date(table[x]); delay(150); } write_com(0x80+0x40); ;//调⽤写指令函数，设置写数据开始指针（第⼆⾏） for(x=0;x<17;x++)//数据写⼊循环程序 { write_date(table1[x]); delay(150); } while(1);return 0;}完整程序如下：1 #include<reg52.h>2int init(); //声明初始化函数3int write_com(unsigned char);//声明写命令函数4int write_date(unsigned char);//声明写数据函数5int delay(unsigned char);//声明延迟函数6 unsigned char x;7 sbit RS = P1^0;8 sbit RW = P1^1;9 sbit EN = P1^2;10 unsigned char code table[]="HELLO!";11 unsigned char code table1[]="MY name is Terry!";1213int main(void)//主函数14 {15 init();16 write_com(0x80);17for(x=0;x<6;x++)18 {19 write_date(table[x]);20 delay(150);21 }22 write_com(0x80+0x40);23for(x=0;x<17;x++)24 {25 write_date(table1[x]);26 delay(150);27 }28while(1);29return0;30 }3132int init()//初始化函数体33 {34 EN = 0;35 write_com(0X38);//设置16*2显⽰，5*7点阵，8位数据接⼝36 write_com(0X0C);//设置开显⽰，不显⽰光标37 write_com(0X06);//写⼀个字符时，整屏右移38 write_com(0X01);//显⽰清零39return0;40 }4142int write_com(unsigned char com)//写命令的函数体43 {44 RS = 0;45 RW = 0;46 P0 = com;47 delay(5);48 EN = 1;49 delay(5);50 EN = 0;51return0;52 }5354int write_date(unsigned char date)//写数据的函数体55 {56 RS = 1;57 RW = 0;58 P0 = date;59 delay(5);60 EN = 1;61 delay(5);62 EN = 0;63return0;64 }6566int delay(unsigned char xms)67 {68 unsigned char x,y;69for(x=xms;x>0;x--)70for(y=110;y>0;y--);71return0;72 }显⽰输出如下：。

/*========================================================= 1602液晶显示的实验例子-------------------------------------------------| DB4-----P0.4 | RW-------P2.1| DB5-----P0.5 | RS-------P2.2| DB6-----P0.6 | E--------P2.0| DB7-----P0.7 |---------------------------------------------------LCD1602的简简单显示=========================================================*/ #include#include#define LCM_RW P2_1 //定义引脚#define LCM_RS P2_2#define LCM_E P2_0#define LCM_Data P0#define Busy 0x80 //用于检测LCM状态字中的Busy标识/*------------------------------------------子函数声明------------------------------------------*/void Write_Data_LCM(unsigned char WDLCM);void Write_Command_LCM(unsigned char WCLCM,BuysC);void Read_Status_LCM(void);void LCM_Init(void);void Set_xy_LCM(unsigned char x, unsigned char y);void Display_List_Char(unsigned char x, unsigned char y, unsigned char *s);void main(void){LCM_Init(); //LCM初始化delay_nms(5);//延时片刻(可不要)while(1){Display_List_Char(0, 0, "");Display_List_Char(1, 0, "Robot-AT89S52");}}/*=====================================函数名：Read_Status_LCM()功能：忙检测函数======================================*/void Read_Status_LCM(void){unsigned char read=0;LCM_RW = 1;LCM_RS = 0;LCM_E = 1;LCM_Data = 0xff;do{read = LCM_Data;}while(read & Busy);LCM_E = 0;}/*------------------------------------------- 函数名：Write_Data_LCM ( )功能：对LCD 1602写数据--------------------------------------------*/ void Write_Data_LCM(unsigned char WDLCM){Read_Status_LCM(); //检测忙LCM_RS = 1;LCM_RW = 0;LCM_Data &= 0x0f;LCM_Data |= WDLCM&0xf0;LCM_E = 1; //若晶振速度太高可以在这后加小的延时LCM_E = 1; //延时LCM_E = 0;WDLCM = WDLCM<<4;LCM_Data &= 0x0f;LCM_Data |= WDLCM&0xf0;LCM_E = 1;LCM_E = 1; //延时LCM_E = 0;}/*-------------------------------------------函数名：Write_Command_ LCM ( )功能：对LCD 1602写指令--------------------------------------------*/void Write_Command_LCM(unsigned char WCLCM,BuysC) //BuysC为0时忽略忙检测{if (BuysC)Read_Status_LCM(); //根据需要检测忙LCM_RS = 0;LCM_RW = 0;LCM_Data &= 0x0f;LCM_Data |= WCLCM&0xf0;//传输高四位LCM_E = 1;LCM_E = 1;LCM_E = 0;WCLCM = WCLCM<<4; //传输低四位LCM_Data &= 0x0f;LCM_Data |= WCLCM&0xf0;LCM_E = 1;LCM_E = 1;LCM_E = 0;}/*-------------------------------------------函数名：LCM_Init()功能：对LCD 1602初始化--------------------------------------------*/void LCM_Init(void) //LCM初始化{LCM_Data = 0;Write_Command_LCM(0x28,0); //三次显示模式设置，不检测忙信号delay_nms(15);Write_Command_LCM(0x28,0);delay_nms(15);Write_Command_LCM(0x28,0);delay_nms(15);Write_Command_LCM(0x28,1); //显示模式设置,开始要求每次检测忙信号Write_Command_LCM(0x08,1); //关闭显示Write_Command_LCM(0x01,1); //显示清屏Write_Command_LCM(0x06,1); //显示光标移动设置Write_Command_LCM(0x0C,1); //显示开及光标设置}/*-------------------------------------------函数名：Set_xy_LCM ()功能：设定显示坐标位置--------------------------------------------*/void Set_xy_LCM(unsigned char x, unsigned char y){unsigned char address;if( x == 0 )address = 0x80+y;elseaddress = 0xc0+y;Write_Command_LCM(address,1);}/*-------------------------------------------函数名：Display_List_Char()功能：按指定位置显示一串字符--------------------------------------------*/void Display_List_Char(unsigned char x, unsigned char y, unsigned char *s){Set_xy_LCM(x,y);while(*s){LCM_Data = *s;Write_Data_LCM(*s);s++;}}datasheet搜索： 。

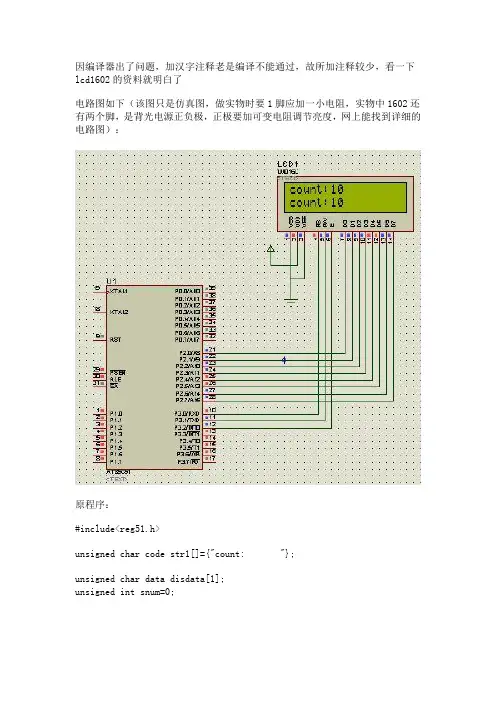

因编译器出了问题，加汉字注释老是编译不能通过，故所加注释较少，看一下lcd1602的资料就明白了电路图如下（该图只是仿真图，做实物时要1脚应加一小电阻，实物中1602还有两个脚，是背光电源正负极，正极要加可变电阻调节亮度，网上能找到详细的电路图）：原程序：#include<reg51.h>unsigned char code str1[]={"count: "};unsigned char data disdata[1];unsigned int snum=0;sbit RS=P3^0;sbit RW=P3^1;sbit EN=P3^2;void delay1ms(unsigned int t)延时{unsigned int i,j;for(i=0;i<t;i++)for(j=0;j<100;j++);}void wr_com(unsigned char com)//写指令// { delay1ms(1);RS=0;RW=0;EN=0;P2=com;delay1ms(1);EN=1;delay1ms(1);EN=0;}void wr_dat(unsigned char dat)//写数据// { delay1ms(1);;RS=1;RW=0;EN=0;P2=dat;delay1ms(1);EN=1;delay1ms(1);EN=0;}void lcd_init()//初始化设置//{delay1ms(15);wr_com(0x38);delay1ms(5);wr_com(0x08);delay1ms(5);wr_com(0x01);delay1ms(5);wr_com(0x06);delay1ms(5);wr_com(0x0c);delay1ms(5);}void numpro()循环显示数字{ delay1ms(250);delay1ms(250);if(snum==20)snum=0;elsesnum++;disdata[0]=snum/10+0x30;disdata[1]=snum%10+0x30;wr_com(0x86);wr_dat(disdata[0]);wr_com(0x87);wr_dat(disdata[1]);wr_com(0xc6);wr_dat(disdata[0]);wr_com(0xc7);wr_dat(disdata[1]);}void display(unsigned char *p)//显示字符串// {while(*p!='\0'){wr_dat(*p);p++;delay1ms(1);}}void main(){ lcd_init();wr_com(0x80);display(str1);wr_com(0xc0);display(str1);while(1){numpro(); }}。
