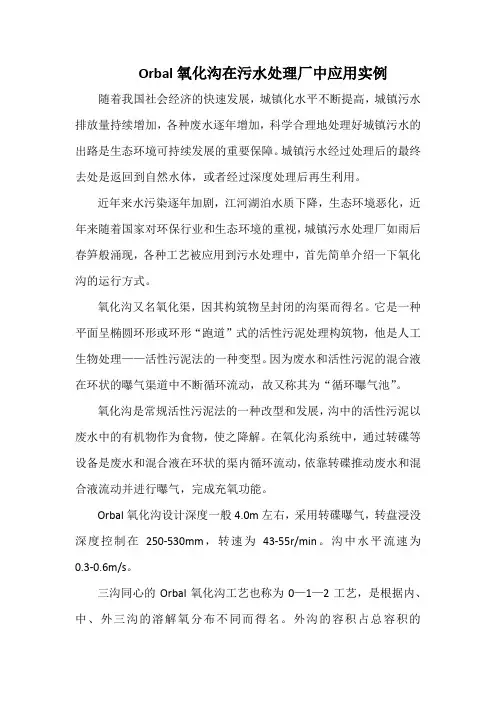

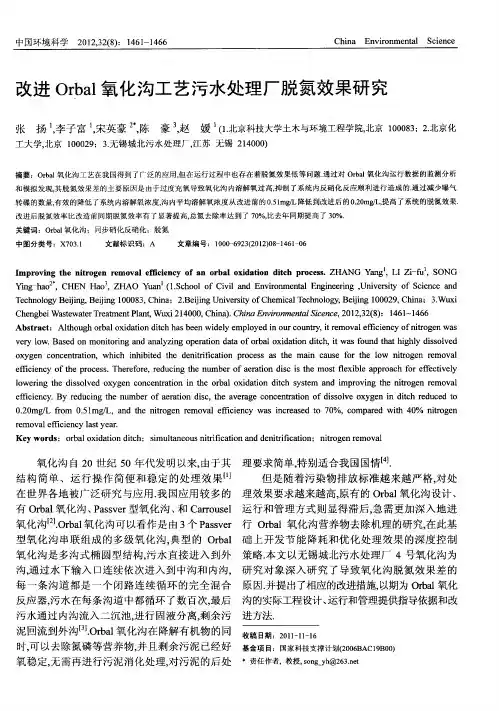

Orbal氧化沟在污水处理厂中应用实例随着我国社会经济的快速发展，城镇化水平不断提高，城镇污水排放量持续增加，各种废水逐年增加，科学合理地处理好城镇污水的出路是生态环境可持续发展的重要保障。
城镇污水经过处理后的最终去处是返回到自然水体，或者经过深度处理后再生利用。
近年来水污染逐年加剧，江河湖泊水质下降，生态环境恶化，近年来随着国家对环保行业和生态环境的重视，城镇污水处理厂如雨后春笋般涌现，各种工艺被应用到污水处理中，首先简单介绍一下氧化沟的运行方式。
氧化沟又名氧化渠，因其构筑物呈封闭的沟渠而得名。
它是一种平面呈椭圆环形或环形“跑道”式的活性污泥处理构筑物，他是人工生物处理——活性污泥法的一种变型。
因为废水和活性污泥的混合液在环状的曝气渠道中不断循环流动，故又称其为“循环曝气池”。
氧化沟是常规活性污泥法的一种改型和发展，沟中的活性污泥以废水中的有机物作为食物，使之降解。
在氧化沟系统中，通过转碟等设备是废水和混合液在环状的渠内循环流动，依靠转碟推动废水和混合液流动并进行曝气，完成充氧功能。
Orbal氧化沟设计深度一般4.0m左右，采用转碟曝气，转盘浸没深度控制在250-530mm，转速为43-55r/min。
沟中水平流速为0.3-0.6m/s。
三沟同心的Orbal氧化沟工艺也称为0—1—2工艺，是根据内、中、外三沟的溶解氧分布不同而得名。
外沟的容积占总容积的50%-55%，中沟容积占总容积的30%-35%，内沟则占总容积的15%-20%左右。
运行中保持外、中、内三沟内的溶解氧浓度依次递减，通常为0、1.0mg/L、2.0 mg/L，已达到去除有机物、脱氮作用、节省能量的目的。
混合液通过转碟后，溶解氧浓度提高，随后，在沟内流动过程中又逐渐降低。
Orbal氧化沟以延时曝气的方式运行，水力停留时间约为24h。
污泥龄约为25d，有机负荷则很低，仅为0.05—0.15kgBOD5/(kgVSS·d)，活性污泥浓度为2000—6000mg/L。
卡鲁塞尔氧化沟与奥贝尔氧化沟工艺卡鲁塞尔氧化沟与奥贝尔氧化沟工艺简介•卡鲁塞尔氧化沟和奥贝尔氧化沟是常见的污水处理工艺，用于去除水中的有机物和氮、磷等污染物。
•它们是生物处理工艺的一种，通过微生物的作用降解有机物，实现对污水的净化。
卡鲁塞尔氧化沟工艺1.定义–卡鲁塞尔氧化沟工艺是一种利用氧化沟进行污水处理的技术。
2.工艺原理–将进水的污水导入长条形的氧化沟，沟内生长着大量的微生物。
–微生物通过对有机物的氧化降解，将有机污染物转化为无机物或非污染物。
–同时，氧化沟中的氧气供应可满足微生物的需求。
3.优点–工艺相对简单，易于操作和维护。
–处理效果稳定，能够适应一定的负荷波动。
4.不足–对温度和气候要求较高，冷地区可能需要保温措施。
–排放物中的氮和磷含量较高，需要进一步处理以达到排放标准。
奥贝尔氧化沟工艺1.定义–奥贝尔氧化沟工艺是一种改进型的氧化沟技术，用于污水处理和水体净化。
2.工艺原理–奥贝尔氧化沟工艺在氧化沟中设置了二氧化碳供应和曝气设备。
–通过给予曝气和二氧化碳供应，促进微生物的活性和生长。
–这样可以增加微生物对有机物的降解速度，提高处理效果。
3.优点–比传统氧化沟工艺具有更高的处理效率。
–能够适应较高的负荷波动，处理效果稳定。
–对氮、磷等污染物的处理效果更好。
4.不足–工艺设备较为复杂，投资和维护成本较高。
–对操作和运行要求较严格，需要专业的技术人员进行监控和管理。
结论•卡鲁塞尔氧化沟与奥贝尔氧化沟工艺是常用的生物处理技术，用于污水的净化。
•卡鲁塞尔氧化沟工艺简单易用，适用于一定范围的负荷波动。
•奥贝尔氧化沟工艺在提高处理效果和对氮、磷等污染物的去除方面具有优势，但设备和运维成本较高。
•在选择适合的污水处理工艺时，需要考虑工艺的性能、投资和运行成本等因素。
工艺选择与应用场景1.工艺选择的考量因素–污水水质和特性：不同工艺对污水的适应性不同，需要根据水质特点选择适合的工艺。
–处理要求：根据排放标准和处理效果要求，选择能够满足要求的工艺。

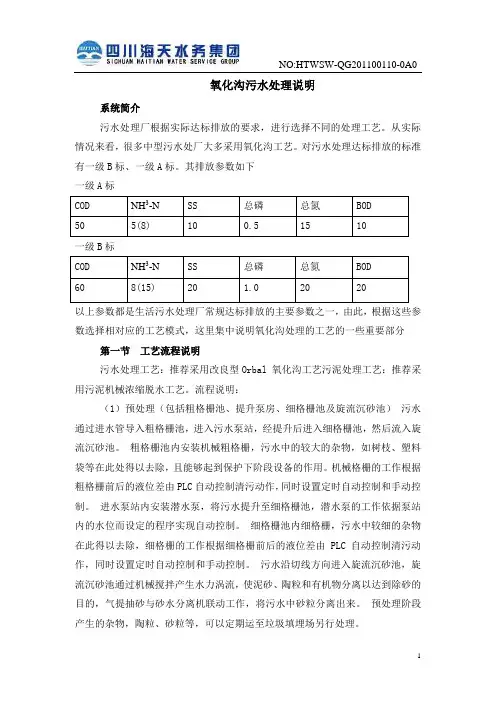

氧化沟污水处理说明系统简介污水处理厂根据实际达标排放的要求，进行选择不同的处理工艺。
从实际情况来看，很多中型污水处厂大多采用氧化沟工艺。
对污水处理达标排放的标准有一级B标、一级A标。
其排放参数如下一级A标COD NH3-N SS 总磷总氮BOD50 5(8) 10 0.5 15 10一级B标COD NH3-N SS 总磷总氮BOD60 8(15) 20 1.0 20 20以上参数都是生活污水处理厂常规达标排放的主要参数之一，由此，根据这些参数选择相对应的工艺模式，这里集中说明氧化沟处理的工艺的一些重要部分第一节工艺流程说明污水处理工艺：推荐采用改良型Orbal 氧化沟工艺污泥处理工艺：推荐采用污泥机械浓缩脱水工艺。
流程说明：（1）预处理（包括粗格栅池、提升泵房、细格栅池及旋流沉砂池）污水通过进水管导入粗格栅池，进入污水泵站，经提升后进入细格栅池，然后流入旋流沉砂池。
粗格栅池内安装机械粗格栅，污水中的较大的杂物，如树枝、塑料袋等在此处得以去除，且能够起到保护下阶段设备的作用。
机械格栅的工作根据粗格栅前后的液位差由PLC自动控制清污动作，同时设置定时自动控制和手动控制。
进水泵站内安装潜水泵，将污水提升至细格栅池，潜水泵的工作依据泵站内的水位而设定的程序实现自动控制。
细格栅池内细格栅，污水中较细的杂物在此得以去除，细格栅的工作根据细格栅前后的液位差由PLC自动控制清污动作，同时设置定时自动控制和手动控制。
污水沿切线方向进入旋流沉砂池，旋流沉砂池通过机械搅拌产生水力涡流，使泥砂、陶粒和有机物分离以达到除砂的目的，气提抽砂与砂水分离机联动工作，将污水中砂粒分离出来。
预处理阶段产生的杂物，陶粒、砂粒等，可以定期运至垃圾填埋场另行处理。
（2）生物处理（包括改良型氧化沟及紫外消毒池）自旋流沉砂池出来的污水经计量后进入改良型氧化沟，在改良型氧化沟进水端与来自污泥泵的回流污泥在较小的空间内水力混合，然后经过过水孔，进入到改良型氧化沟的预反应区，经过厌氧处理去除一定的CODcr和BOD5，最主要是污染物较高的原水与预反应区内的微生物混和后，对预反应区内的微生物起到一定的生物选择作用，抑制了丝状菌的生长繁殖，防止污泥膨胀；污水经过预反应区后，进入主反应区，主反应区内采用微孔曝气器进行曝气，在此过程中进行脱氮除磷；改良型氧化沟的出水进入紫外消毒池，进行紫外线消毒，消毒后一部分作为生产用水进行滤带反冲洗，其余可就近排入中河较为合适。
一，奥贝尔ORBAL氧化沟技术概述奥贝尔氧化沟通常由三个同心的沟道组成，平面上为圆形或椭圆形。
沟道之间采用隔墙分开，隔墙下部设有必要面积的通水窗口。
沟道断面形状多为矩形或梯形。
隔墙一般使用100-150毫米厚的现浇钢筋混凝土构造。
各沟道宽度由工艺设计确定，一般不大于9米。
有效水深以米为宜。
污水由外沟道进入，与回流污泥混合后，由外沟道进入中间沟道再进入内沟道，在各沟道循环达数百到数十次。
最后经中心岛的可调堰门流出，至二次沉淀池。
在各沟道横跨安装有不同数量水平转碟曝气机，进行供氧兼有较强的推流搅伴作用。
三个廊道的溶解氧分别控制为L、、2-3mg/L，通知控制曝气强度，是外圈廊道的供氧速率与渠道内好氧速率相近，保证混合液的硝化反应，同时因为溶解氧浓度低。
反硝化菌可以利用硝酸盐座位电子手提进行硝化反应。
氮素在外圈的反应过程是一个同步硝化反硝化过程。
1 典型的ORBAL氧化沟工艺ORBAL氧化沟是一种很有特色的氧化沟工艺，是美国USFilter Envirex公司开发并拥有的工艺技术，该工艺非常适用于污水常规二级生物处理，在去除污水中的碳源污染的同时，还能进行生物脱氮与生物除磷。
ORBAL氧化沟是由若干同心沟道组成多沟道氧化沟系统，沟道平面呈圆形或椭圆形，具有完全混合式及推流式反应池系统的特征，耐冲击负荷能力强，易于适应多种进水情况和出水要求的变化，具有很强的灵活性。
ORBAL氧化沟与标准单沟道氧化沟相比，需氧量可节省20%-35%，从而大大降低了能耗，节约了运行成本。
该工艺操作控制简单，维护管理方便，通常情况下只需定期为曝气机轴承添加润滑剂即可。
典型的奥贝尔氧化沟有三个同心沟道。
三个沟道由于进水负荷和供氧量的不同，溶解氧浓度形成明显的梯度分布:外沟溶解氧一般接近于0mg/L，中沟溶解氧平均为1mg/L，内沟溶解氧平均为2mg/L，从而在三个沟道内形成了恒定的缺氧区和好氧区，为生物硝化和反硝化提供了条件，达到生物脱氮的目的。

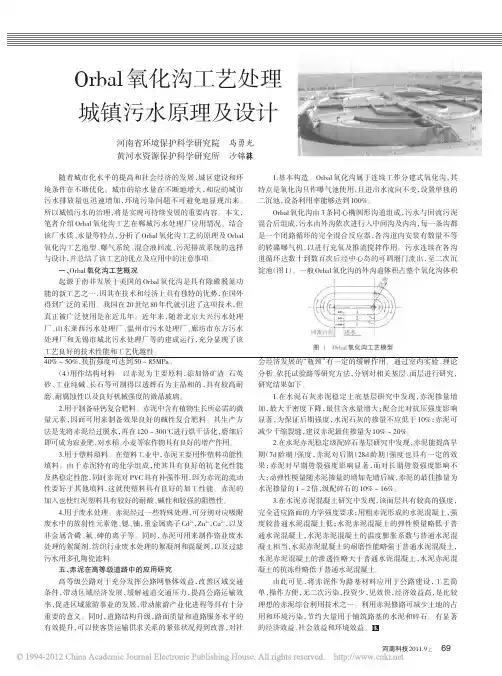

奥贝尔(Orbal)氧化沟工艺简介摘要：本文主要对奥贝尔（orbal）氧化沟工艺的原理、特征、主要曝气设备、应用与发展进行了一般介绍，让设备监理同行对污水处理工艺有一个粗浅的认识，要想深入了解请读者参考有关专著。
关键词：工艺原理特征曝气设备应用与发展一、前言污水处理工艺多种多样，目前国内外常用的污水处理工艺有；清洁生产工艺、氧化沟工艺（循环曝气池）、a2/o工艺（脱氮除磷工艺）、ab工艺（吸咐-生物降解工艺）、sbr工艺（序批式活性污泥工艺）、sbbr工艺（序批式生物膜工艺）uasb工艺（升流厌氧污泥床工艺）、linpor工艺（活性污泥法与生物膜法相结合而组成的双生物组分工艺）、pact工艺（粉末活性炭活性污泥工艺）、mbr工艺（膜分离装置和生物反应器结合的新工艺）、生物膜处理技术等，近几年重庆地区采用奥贝尔型（orbal）氧化沟工艺较多。
二、奥贝尔（orbal）氧化沟工艺原理奥贝尔（orbal）氧化沟是一种多渠道氧化沟系统，最初由南非的休斯曼（huisman）国家水研究所开发的。
该项技术后来转让给美国的envirex公司，该公司于1970年开始将它投放市场。
奥贝尔（orbal）氧化沟实际上是活性污泥法的一种变型。
因为污水和活性污泥的混合液在环状的曝气渠道中不断流动，有人称其为“循环曝气池”、“无终端的曝气系统”。
奥贝尔（orbal）氧化沟一般由3条同心圆形或椭圆形渠道组成，各渠道之间相通，污水由外渠道进入，与回流污泥混合后由外渠道进入中间渠道再进入内渠道，在各渠道循环达数十次到数百次，最后经中心岛的可调堰门流出至二沉池。
奥贝尔（orbal）氧化沟在各渠道横跨安装有不同数量的曝气设备，进行供氧兼有较强的推流搅拌作用。
曝气设备多采用曝气转盘和立式表面曝气机。
曝气转盘和立式表面曝气机的数量取决于渠内所需的溶解氧量。
沟深取决于曝气装置，一般2～6m不等。
在三条渠道系统中，从外到内，第一渠的容积为总容积的50%～55%，第二渠为30%～35%，第三渠为15%～20%。

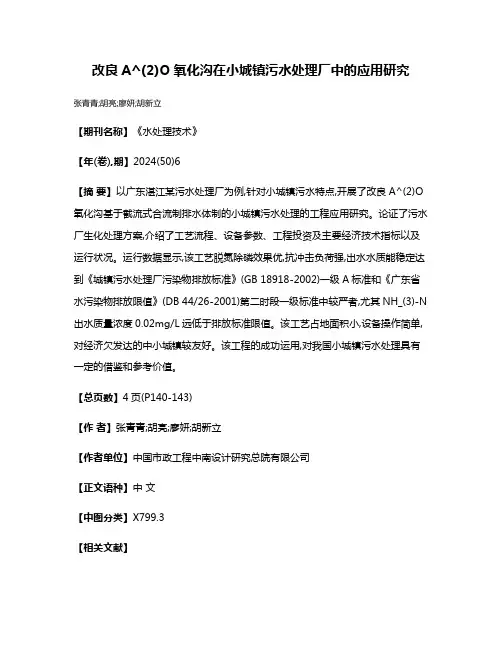

改良A^(2)O氧化沟在小城镇污水处理厂中的应用研究
张青青;胡亮;廖妍;胡新立
【期刊名称】《水处理技术》
【年(卷),期】2024(50)6
【摘要】以广东湛江某污水处理厂为例,针对小城镇污水特点,开展了改良A^(2)O 氧化沟基于截流式合流制排水体制的小城镇污水处理的工程应用研究。
论证了污水厂生化处理方案,介绍了工艺流程、设备参数、工程投资及主要经济技术指标以及运行状况。
运行数据显示,该工艺脱氮除磷效果优,抗冲击负荷强,出水水质能稳定达到《城镇污水处理厂污染物排放标准》(GB 18918-2002)一级A标准和《广东省水污染物排放限值》(DB 44/26-2001)第二时段一级标准中较严者,尤其NH_(3)-N 出水质量浓度0.02mg/L远低于排放标准限值。
该工艺占地面积小,设备操作简单,对经济欠发达的中小城镇较友好。
该工程的成功运用,对我国小城镇污水处理具有一定的借鉴和参考价值。
【总页数】4页(P140-143)
【作者】张青青;胡亮;廖妍;胡新立
【作者单位】中国市政工程中南设计研究总院有限公司
【正文语种】中文
【中图分类】X799.3
【相关文献】
1.改良型Orbal氧化沟在康定县污水处理厂中的应用
2.改良型Carrousel氧化沟工艺在市政污水处理厂中的应用
3.污水处理厂改良型氧化沟的提标改造
4.达坂城区第二污水处理厂改良Carrousel氧化沟启动运行调试的研究
因版权原因，仅展示原文概要，查看原文内容请购买。

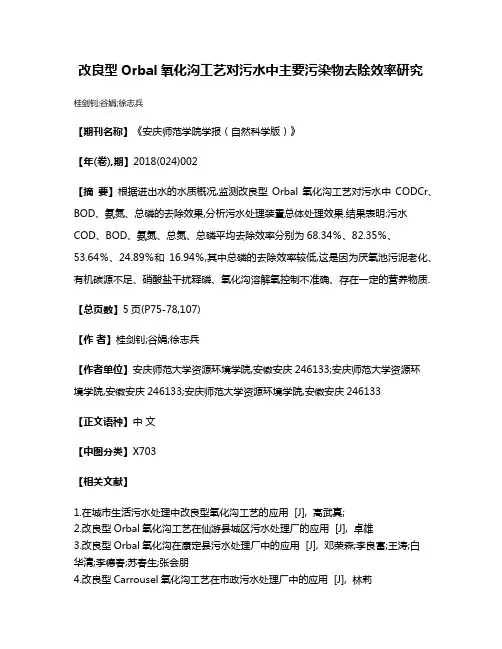

改良型Orbal氧化沟工艺对污水中主要污染物去除效率研究桂剑钊;谷娟;徐志兵
【期刊名称】《安庆师范学院学报（自然科学版）》
【年(卷),期】2018(024)002
【摘要】根据进出水的水质概况,监测改良型Orbal氧化沟工艺对污水中CODCr、BOD、氨氮、总磷的去除效果,分析污水处理装置总体处理效果.结果表明:污水COD、BOD、氨氮、总氮、总磷平均去除效率分别为68.34％、82.35％、
53.64％、24.89％和16.94％,其中总磷的去除效率较低,这是因为厌氧池污泥老化、有机碳源不足、硝酸盐干扰释磷、氧化沟溶解氧控制不准确、存在一定的营养物质.【总页数】5页(P75-78,107)
【作者】桂剑钊;谷娟;徐志兵
【作者单位】安庆师范大学资源环境学院,安徽安庆246133;安庆师范大学资源环
境学院,安徽安庆246133;安庆师范大学资源环境学院,安徽安庆246133
【正文语种】中文
【中图分类】X703
【相关文献】
1.在城市生活污水处理中改良型氧化沟工艺的应用 [J], 高武真;
2.改良型Orbal氧化沟工艺在仙游县城区污水处理厂的应用 [J], 卓雄
3.改良型Orbal氧化沟在康定县污水处理厂中的应用 [J], 邓荣森;李良富;王涛;白
华清;李德春;苏春生;张会朋
4.改良型Carrousel氧化沟工艺在市政污水处理厂中的应用 [J], 林莉
5.改良型Orbal氧化沟工艺对污水中主要污染物去除效率研究 [J], 桂剑钊;谷娟;徐志兵;
因版权原因，仅展示原文概要，查看原文内容请购买。
Orbal氧化沟 + 深度处理在城镇污水处理厂中的应用所属行业: 水处理关键词：污水处理氧化沟深度处理Orbal氧化沟运行管理简单，在降解有机物的同时，可以去除氮磷等营养物，抗冲击负荷能力强，且剩余污泥已经好氧稳定，无需再进行污泥消化处理，适用于20×104m3/d以下的小型污水处理厂。
河北某县污水厂即采用Orbal氧化沟+深度处理工艺处理生活污水。
1污水水量、水质该污水厂建成于2009年11月，设计水量为3×104m3/d，污水来源为县城居民生活污水及少量的工业废水，运行期间混合污水的水质指标如表1所示。
要求出水水质达到《城镇污水处理厂污染物排放标准》(GB18918—2002)一级A标准。
2工艺流程及构筑物2.1工艺流程采用Orbal氧化沟+絮凝斜管沉淀+纤维转盘过滤深度处理工艺，工艺流程如图1所示。
2.2主要构筑物及设备参数2.2.1格栅及沉砂池污水厂进厂处分别设置粗格栅与细格栅，粗格栅2台，栅条间隙为20mm，渠宽为1.2m，渠深为7.3m，304不锈钢材质;细格栅2台，栅条间隙为5mm，渠宽为1.2m，渠深为2.5m，304不锈钢材质。
污水经过两道格栅的处理后，进入旋流沉砂池，实现对无机泥砂颗粒的去除。
2.2.2二级处理①厌氧池及氧化沟污水进入Orbal氧化沟之前，先进入厌氧池(38.9m×8.9m)完成水解过程，然后进入Orbal氧化沟进行生化处理。
氧化沟共2座，每座处理能力为1.5×104m3/d，外沟容积∶中沟容积∶内沟容积=48.3%∶31.5%∶20.2%，外沟、中沟及内沟的转碟个数分别为320、168及84个，设厌氧潜水推进器16台。
②二沉池设辐流式二沉池2座，设计平均进水量为625m3/h，池径为35m，池边有效水深为4m;每座沉淀池排泥斗有效容积为164.5m3，有效水深为2.35m;排泥采用周边传动刮泥机(材质:水上部分为碳钢，水下部分为304不锈钢)。
改良型氧化沟工艺
改良型氧化沟在工艺上，是根据废水水质的不同组合成不同比例的厌氧－好氧－缺氧（厌氧）－好氧－缺氧－好氧的生物处理工艺。
这种流程不但有良好的脱氮除磷效果，而且在厌氧和缺氧条件下能把大分子量的有机物裂解成易于好氧生物降解的低分子量有机物。
改良型氧化沟工艺处理流程简图如下：
技术特点与优势：
●投资费用低
改良型氧化沟工艺采用微孔曝气（或大功率机械曝气）与机械推流方式配合运行，可以使氧化沟设计有效水深达到5.0米以上，占地面积大幅减小，投资费用大幅降低。
●运行费用低
改良型氧化沟工艺采用高效曝气方式，工艺根据进水水质地不同可调节回流污泥分配，可大幅节省设备运行费用，从而降低运行费用。
●运行管理方便
改良型氧化沟工艺成熟，运行稳定，常规管理方便。
改良型氧化沟作用氧化沟是一种常见的生物处理废水的方法，通过细菌的代谢作用将有机物质氧化分解为无机物质，从而达到净化水质的目的。
然而，传统的氧化沟在处理一些高浓度有机废水时存在一些问题，例如处理效率低、处理时间长等。
为了克服这些问题，改良型氧化沟应运而生。
改良型氧化沟是在传统氧化沟的基础上进行改进的一种废水处理技术。
它通过引入一些新的设备和工艺，使氧化沟的处理效果更好、更稳定。
下面我们将介绍改良型氧化沟的几种常见形式。
首先是增氧改良型氧化沟。
传统的氧化沟通常依赖于自然通气，而增氧改良型氧化沟在氧化沟中增加了气体通入装置，通过人工通气的方式提高氧化沟中的溶解氧浓度，从而促进细菌的代谢活动。
这样可以提高氧化沟的处理效率，缩短处理时间，并减少有机物质的残留。
其次是填料改良型氧化沟。
传统的氧化沟通常是采用平底或V底的形式，底部的水流速度较大，容易造成灌注现象，导致底部的细菌活性降低。
而填料改良型氧化沟在氧化沟中增加了填料，增大了氧化沟的有效容积，并提高了氧化沟内的细菌附着面积。
这样可以增加细菌的代谢活性，提高废水的处理效果。
还有曝气改良型氧化沟。
传统的氧化沟通常是静态的，细菌容易沉积在底部，导致废水处理效果下降。
而曝气改良型氧化沟通过在氧化沟中增加曝气装置，使氧化沟内的水体保持循环状态，增加了细菌与废水的接触面积，提高了废水的氧化分解速度。
这样可以提高氧化沟的处理效率，减少有机物质的残留。
最后是温度控制改良型氧化沟。
传统的氧化沟通常是依靠自然气候条件来控制温度，而温度对细菌的代谢活动具有重要影响。
温度过低会降低细菌的代谢活性，温度过高则会导致细菌死亡。
温度控制改良型氧化沟通过在氧化沟中设置恒温装置，控制氧化沟内的温度在适宜范围内，提高细菌的代谢活性，从而提高废水的处理效果。
通过对改良型氧化沟的介绍，我们可以看出，改良型氧化沟是一种有效改进传统氧化沟的废水处理技术。
它通过增加气体通入装置、填料、曝气装置和温度控制装置等，提高了氧化沟的处理效率和稳定性。

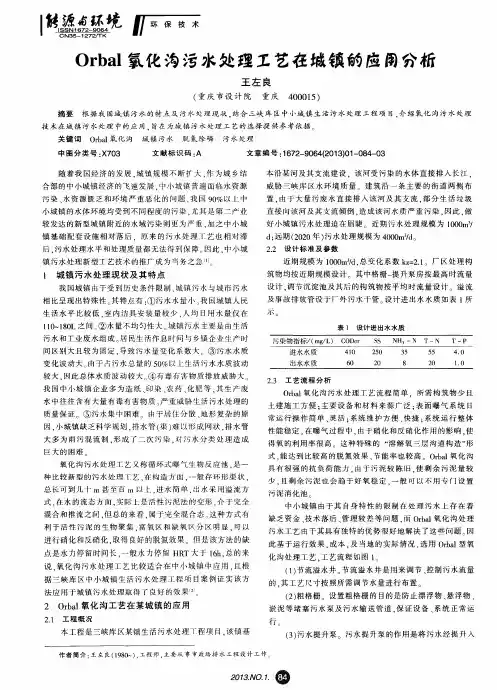

奥贝尔氧化沟在县级污水处理中的应用奥贝尔(Orbal)氧化沟工艺起源于南非。
发展于美国。
是具有除磷脱氮功能的新型氧化沟工艺之一。
因其在技术、经济上具有独特优势，受到国内外污水处理界越来越多的重视。
1奥贝尔氧化沟工艺特点1.1工艺简介常规奥贝尔氧化沟由外、中、内3个同心椭圆形沟组成。
污水由外沟道进入。
与回流污泥混合后。
进入中间沟道再进入内沟道。
污水在各沟道循环数十次到数百次。
最后经中心岛的可调堰门流出。
至二沉池在各沟道安装表曝机。
进行供氧兼有较强的推流搅拌作用。
外、中、内三沟道体积分别占氧化沟总体积的50%～55%、25%～30%、15%～20%，外、中、内三沟道的溶解氧一般应控制在0、1、2mg/Lm。
1.2特点1)特有的外、中、内沟道0、1、2mg/L溶解氧分布形式。
可同时进行有机物的氧化降解和氮的硝化、反硝化。
并可有效去除污水中的磷，出水水质好。
2)具有推流式和完全混合式两种流态的优点。
且池容较大。
循环流量大。
因而具有较强的抗冲击负荷能力。
并可减少污泥膨胀现象的发生。
有利于难降解有机物的去除3)污泥龄较长。
使污泥量较少并趋于好氧稳定、可不设污泥消化池。
从而简化工艺流程，投资省，管理方便4)表曝机的使用可调节工艺系统的供氧能力，不仅使池内溶解氧值保持在最佳值。
且表曝机设备简单。
因而投资少、操作容易、控制灵活、对自动化程度依赖低、维护方便、运行稳定、节能效益显著。
5)合流制排水系统的城市污水处理厂采用奥贝尔氧化沟工艺时。
将大大增加工艺运转的灵活性。
尤其能有效地抵抗暴雨流量的冲击当然该工艺也有缺点。
即占地较大。
对用地不太紧张的县级污水处理来说影响不大2在县级污水处理中的应用2.1县级城市污水排放特点县级城市的污水水量较小。
一般在10万m3/d以下，变化系数较大中城市稍大：经济不发达地区的污水以生活污水为主。
经济发达地区污水中工业废水所占的比重大：污水排放体制多为合流制2.2工艺选择应遵循的主要原则目前我国大部分县级城市的经济水平有限。
一体化Orbal氧化沟清淤大修施工实例
陈豪;陈虎;杨薇兰;蒋岚岚;耿震
【期刊名称】《给水排水》
【年(卷),期】2012(038)006
【摘要】无锡市城北污水处理厂三期工程采用一体化奥贝尔(Orbal)氧化沟为主体的A2/O除磷脱氮工艺.介绍了一体化氧化沟在有条件放空的情况下实施清淤大修的施工实例,主要包括前期准备、放空要求、清淤方案、安全措施和实施过程等.【总页数】4页(P97-100)
【作者】陈豪;陈虎;杨薇兰;蒋岚岚;耿震
【作者单位】无锡市排水公司,无锡214023;无锡市排水公司,无锡214023;无锡市排水公司,无锡214023;无锡市政设计研究院有限公司,无锡214072;无锡市政设计研究院有限公司,无锡214072
【正文语种】中文
【相关文献】
1.改良型Orbal氧化沟工艺对污水中主要污染物去除效率研究 [J], 桂剑钊;谷娟;徐志兵
2.改良型Orbal氧化沟工艺对污水中主要污染物去除效率研究 [J], 桂剑钊;谷娟;徐志兵;
3.Orbal氧化沟在城镇污水处理厂中的工程应用 [J], 朱亮; 顾颉; 黄伟
4.不同运行工况条件下Orbal氧化沟工艺脱氮除磷效果研究 [J], 付朝臣;刘家宏;栾清华;窦鹏;周晋军
5.新型一体化Orbal氧化沟的工程设计 [J], 蒋岚岚;陈宇;耿震;沈晓铃
因版权原因，仅展示原文概要，查看原文内容请购买。

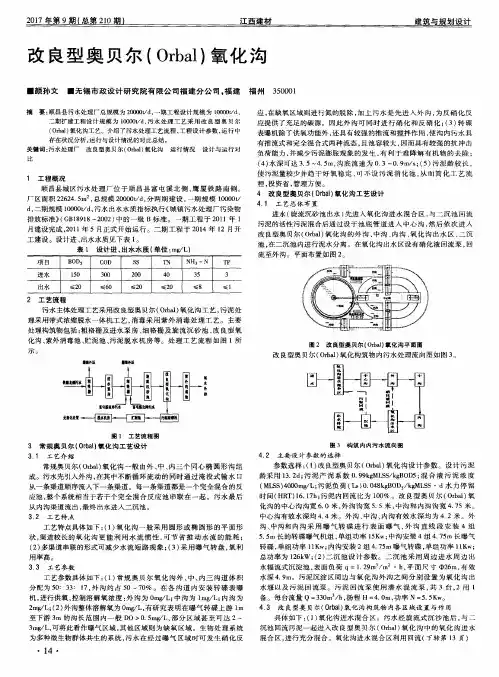

筑龙网 W W W .Z H U L O N G .C OM 南川污水厂改良型ORBAL 氧化沟工艺应用摘 要：本文通过介绍、分析改良型ORBAL 氧化沟工艺特点和优势，结合重庆市南川污水处理厂的工程设计，希望为我国用地较为紧张且管理水平不高的地区在建设污水处理厂时，提供一个新的设计思路。
长江三峡库区水污染治理项目是国家重点项目，具有涉及面广、项目规模较小、数量多、建设地点分散等特点，为此国家投入大量建设资金，以确保众多污水处理工程顺利建设投运，以避免大江截流后库区水质不断恶化，陷入“先污染后治理”的不利局面。
针对库区项目规模小且当地技术力量相对薄弱的现状，国家发改委特聘请国内业内专家组成专门机构进行研究、探讨，希望能够选择一种运行稳定可靠、操作简单、管理便捷且具有较强耐冲击负荷能力的处理工艺，以适应库区项目的要求。
关键词：污水厂 改良型 ORBAL 氧化沟长江三峡库区水污染治理项目是国家重点项目，具有涉及面广、项目规模较小、数量多、建设地点分散等特点，为此国家投入大量建设资金，以确保众多污水处理工程顺利建设投运，以避免大江截流后库区水质不断恶化，陷入“先污染后治理”的不利局面。
针对库区项目规模小且当地技术力量相对薄弱的现状，国家发改委特聘请国内业内专家组成专门机构进行研究、探讨，希望能够选择一种运行稳定可靠、操作简单、管理便捷且具有较强耐冲击负荷能力的处理工艺，以适应库区项目的要求。
重庆市南川污水处理厂为长江三峡库区影响区第一批城市污水重点治理项目，于2002年立项，其经多方案技术比较，确定采用改良型合建式ORBAL筑龙网 W W W .Z H U L O N G .C OM 氧化沟工艺，工程已于2003年正式建成并投入运行。
取得了良好的处理效果，对库区乃至全国其它同类中、小规模项目的建设起到示范作用。
一、改良型ORBAL 氧化沟工艺的设计思路重庆市南川污水处理厂设计规模4万 m3/d，设计进、出水水质如下：针对工程设计进、出水情况结合工程当地技术管理实力现状，在工艺选择时主要兼顾了以下原则：备选方案应具备技术成熟可靠，能确保出水水质好，稳定达标；具有除磷脱氮功能，应尽量节省占地；此外还应注意工程建设和运行费用，管理方便，运转灵活，具有较强耐冲击负荷能力。
据此经多方案进行比较后认为ORBAL 氧化沟工艺、A2/O 工艺、SBR 工艺等均具有稳定的处理效果，其中ORBAL 氧化沟工艺从运行管理简便程度及耐冲击负荷能力方面更具优势，且其对自动化程度依赖程度低，被确定为主选方案。
典型的奥贝尔氧化沟由三个相对独立的同心椭圆形沟道组成，污水由外沟道进入沟内，然后依次进入中间沟道和内沟道，最后经中心岛流出，至二次沉淀池。
三个环形沟道相对独立，溶解氧分别控制在0、1、2 mg/l，其中外沟道容积达50%~60%，处于低溶解氧状态，污水在外沟道循环约150—250圈（由水力停留时间决定）才进入中沟道，主要的有机物氧化及80%的脱氮均在外沟道完成。
内沟道体积约为10%~20%，维持较高的溶解氧筑龙网 W W W .Z H U L O N G .C OM （2mg/l），为出水把关。
在各沟道横跨安装有不同数量转碟曝气机，进行供氧兼有较强的推流搅拌作用。
并具如下工艺特点：a． 采用转碟曝气，混合效率较高，水流在沟内的速度最高可达0.6—0.7m/s，在外沟道使水流能快速进行有氧、无氧交换，交换次数可达500—1000次（取决于外沟道转碟设置的数量），可同时进行有机物的氧化降解和氮的硝化、反硝化，并可有效的去除污水中的磷。
在中沟与内沟中污水中的有机物进一步得到去除降解，出水水质好。
b． 污水进入氧化沟，可以得到快速的有效的混合，由于池容较大，缓冲稀释能力强，耐高流量，高浓度的冲击负荷能力强，对难降解有机物去除率高，出水水质稳定。
c． 由于污泥龄较长，使污泥量较少并趋于好氧稳定，可不设污泥消化池，从而简化工艺流程，管理方便。
d． 在曝气过程中，在串联的渠道水流中形成典型的溶解氧阶梯0-1-2mg/L，因而自动控制了系统的生物脱氮过程。
由于同时硝化反硝化作用及“短程反硝化”的影响氧的利用率很高，因而起到节能的作用。
e． 供氧量的调节，可以通过改变转碟的旋转方向，转速、浸水深度和转碟安装个数等多种手段来调节工艺系统的供氧能力，使池内溶解氧值保持在最佳值，使系统稳定、经济、可靠的运行。
但应该看到，对于山区用地紧张的重庆库区其占地偏大也是引人注目的缺点。
由于氧化沟为圆形或椭圆形沟型，加上池中心设有中心岛，造成氧化沟占地较大，平面布置相对困难；另外设置的辐流式沉淀池亦为圆形，使得厂区无效占地比例偏高。
设计立足从尽量减少无效占地的角度对典型筑龙网 W W W .Z H U L O N G .COM 的ORBAL 工艺氧化沟与二沉池分建的工艺进行了优化，引进U.S.FILTER 公司技术，确定氧化沟与二沉池合建方案，即二沉池外层设三圈氧化沟，呈同心布置，二沉池取代了ORBAL 氧化沟中心岛，具体形式见下图。
改良型奥贝尔氧化沟结构示意图 改良型ORBAI 氧化沟与分体建设氧化沟相比，具有如下优势： a．减少了无效占地。
b．氧化沟与二沉池采用共用池壁，可减少土建工程量。
c．流程顺畅，可节省氧化沟至终沉池之间的连接管道，减少氧化沟与终沉池之间的水头损失，节约能耗。
d．为厂区合理布局提供了良好的基础。
筑龙网 W W W .Z H U L O N G .C OM二、处理工艺介绍重庆市南川污水处理厂确定的工艺流程图如下：南川污水处理厂工艺流程图三、主要生化处理构筑物介绍1. 氧化沟描述、设计参数及设备选型氧化沟采用ORBAL 型氧化沟，池中设转碟表曝机，获得动能和溶解氧的混合液在池中快速流动，可形成好氧、缺氧区，具有降解有机物和脱氮的功能。
奥贝尔氧化沟由三个相对独立的同心园形沟道组成，污水由外沟道进入沟内，然后依次进入中间沟道和内沟道，最后流出至二次沉淀池。
在各沟道横跨安装有不同数量转碟曝气机，进行供氧兼有较强的推流搅拌作用。
主要设计控制参数如下：泥龄 16天污泥负荷 0.068kgBOD5/kgMLSS·d污泥回流比 100％混合液浓度 4.5g/L筑龙网 W W W .Z H U L O N G .C OM 水深 4.2m转碟曝气机规格： 轴长8m（外沟３７片）轴长6m（内沟18片）+6m（中沟24片）2．二沉池选型特点：作为生化系统的重要组成部分，泥水分离效果直接关系到生化系统的运行成败，结合节省占地的主旨，本工程沉淀池采用Rim-Flo 型周进周出二沉池。
此种沉淀池具有表面负荷高、池径小、沉淀效果好、沉淀污泥浓度高等特点，主要体现在以下几个方面： a．独特的周边进水、周边出水方式，在保证配水均匀的前提下，减少了死水区及短流机会使池内有效容积充分利用，颜料示踪试验结果证实，Rim-Flo 型二沉池可比中心进水、周边出水型二沉池减少表面积达50%，其先进的理念和设计方法在于其采用二沉池溢流率及固体负荷双重控制，根据沉降污泥SVI 要求，合理的控制设计边界条件，使二沉池设计更切合实际，有效的保证了二沉池运行的安全可靠。
b．为确保配水均匀二沉池采用变断面的进出水渠，有效的防止了固体物质在渠内的沉积，保持水流在渠内的等速流动，进出水渠的变断面互相配合，使其进出水堰仍为规则圆周，使渠道及堰口施工简单，进水堰设置的清排渣装置更有效的保证了配水断面。
c．正确的配水孔口尺寸、长度和间距，消除了入池水流的“喷射作用”和旋流，合适的孔口间距，还有利于防止进水渠内产生沉积，并保证水流沿池周均匀配置。
d．进水区的档板及裙板，金属材料特制，其裙板延伸至水下1.5m 以上，在沉淀池表层建立足够的清水区，保证了在较高堰口负荷下的出水稳筑龙网 W W W .Z H U L O N G .C OM 定达标，并突破中心进水周边出水的传统辐流池对堰口负荷的要求，减少堰口长度节省造价方便施工。
同时入池水流的低流速，也减小了进水对清水区的搅动保证了良好的水质分层环境。
e．进出水渠包括孔口预留及进水区档板，裙板均采用金属材料，预制成品现场安装，保证工艺精度要求，成品安装还减少了土建施工难度，有利于保证出水水质达到预期效果。
f．水平的二沉池底设计，使池底坡度仅为1/150，就可满足工艺及维护需要，可较大幅度的减少二沉池挖深，周边进水周边出水方式也可取消池底预埋进水管道及中心配水筒，稳流筒，降低工程造价。
g．独特的吸泥管系统可使吸泥机运转中对沉淀池水下搅动最小，提高沉淀效率。
使二沉池排泥浓度提高20%--30%。
使曝气池更容易实现较高的混合液浓度。
并由此从而明显减少各种污泥泵功耗，节省运行电费及污泥脱水所需药剂费用。
h．所有的单吸管均通过电脑设计，以获取均匀的流体力学和数学平衡，可确保按比例的吸泥和最佳的水头损失特性。
这种高效吸排泥方式还使污泥在沉淀池内停留时间减少，有效的防止了污泥厌氧释磷和污泥反硝化膨胀上浮，显著提高了污泥的生物活性，从而可相应减小曝气池内充氧强度需求。
i．设于池外的独特的套筒式排泥阀设计，使得回流污泥量调整范围广，操作管理简单便捷，并可有效的控制泥面高度。
同时有利运转工况的灵活调整。
筑龙网 W W W .Z H U L O N G .C OM 四、工艺技术经济分析经过工程总包方式招投标的南川污水处理厂区建设工程总投标价3180万元，实际建设工程中发现存在部分漏项等因素，目前决算尚未完成，预计增加不超过500万元，因而折合单方水投资不超过920元/ m3，占地指标折合0.56m2/m3；单位水量耗电：0.30度/m3；吨水运行成本：0.21元/m3；其中单位经营成本：0.38元/m3五、结论 改良型合建式ORBAL 氧化沟工艺是在典型的ORBAL 氧化沟及周进周出二沉池工艺基础上优化，不仅保留了原有工艺自身的特点和优势，更可大幅度节省工程占地，降低工程投资及运行成本。
随着环保执法力度的加强，在我国中心城市污水处理加快的同时，大批小规模的城镇污水治理项目上马日益多的提上议事日程，而这些项目地区相对资金缺乏，技术力量较为薄弱，因而合适的工艺选择显得更为重要。
因此，在进行此类项目建设时，改良型合建式ORBAL 氧化沟工艺以其独特的优势适应了这一需求，其有很强的生命力，具推广应用的价值。
