PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。

PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。

对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。

使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。

由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。

2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。

配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。

其它项目一般不必修改。

(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。

完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。

(4) 程序所输的尺寸单位全部为毫米（mm）。

3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。

具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。

P K P M使用手册说明及使用方法GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-P K P M使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。

PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。

对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。

使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。

由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。

2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。

配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。

其它项目一般不必修改。

(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜(4) 程序所输的尺寸单位全部为毫米（mm）。

3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。

PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：1、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：2、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、孔口标高、探孔水头标高等。

孔口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

3、程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。

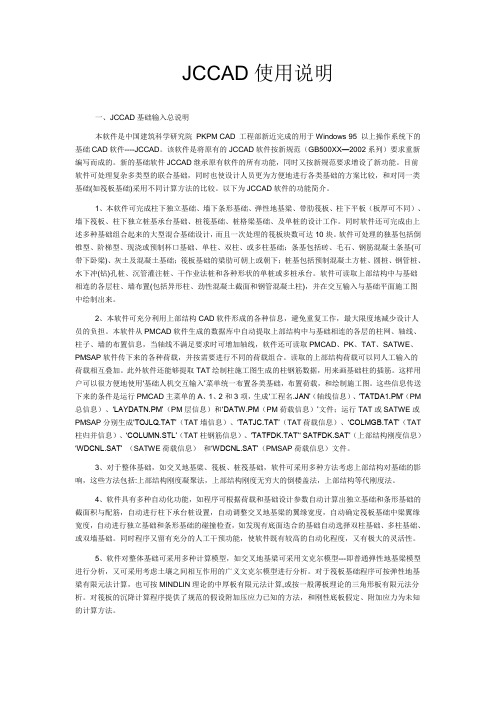

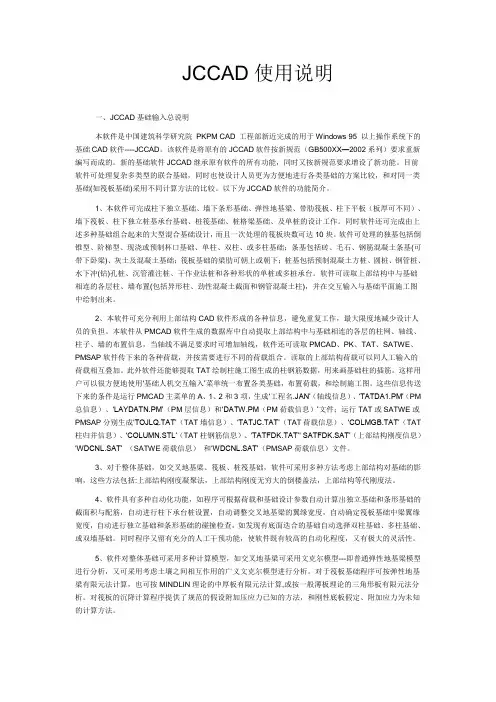

JCCAD使用说明一、JCCAD基础输入总说明本软件是中国建筑科学研究院PKPM CAD 工程部新近完成的用于Windows 95 以上操作系统下的基础CAD软件----JCCAD。

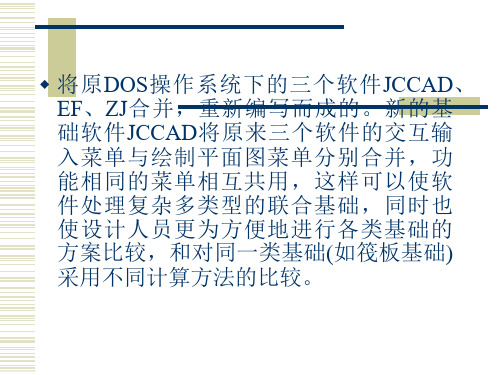

该软件是将原有的JCCAD软件按新规范（GB500XX—2002系列）要求重新编写而成的。

新的基础软件JCCAD继承原有软件的所有功能，同时又按新规范要求增设了新功能。

目前软件可处理复杂多类型的联合基础，同时也使设计人员更为方便地进行各类基础的方案比较，和对同一类基础(如筏板基础)采用不同计算方法的比较。

以下为JCCAD软件的功能简介。

1、本软件可完成柱下独立基础、墙下条形基础、弹性地基梁、带肋筏板、柱下平板（板厚可不同）、墙下筏板、柱下独立桩基承台基础、桩筏基础、桩格梁基础、及单桩的设计工作。

同时软件还可完成由上述多种基础组合起来的大型混合基础设计，而且一次处理的筏板块数可达10块。

软件可处理的独基包括倒锥型、阶梯型、现浇或预制杯口基础、单柱、双柱、或多柱基础；条基包括砖、毛石、钢筋混凝土条基(可带下卧梁)、灰土及混凝土基础；筏板基础的梁肋可朝上或朝下；桩基包括预制混凝土方桩、圆桩、钢管桩、水下冲(钻)孔桩、沉管灌注桩、干作业法桩和各种形状的单桩或多桩承台。

软件可读取上部结构中与基础相连的各层柱、墙布置(包括异形柱、劲性混凝土截面和钢管混凝土柱)，并在交互输入与基础平面施工图中绘制出来。

2、本软件可充分利用上部结构CAD软件形成的各种信息，避免重复工作，最大限度地减少设计人员的负担。

本软件从PMCAD软件生成的数据库中自动提取上部结构中与基础相连的各层的柱网、轴线、柱子、墙的布置信息，当轴线不满足要求时可增加轴线，软件还可读取PMCAD、PK、TAT、SATWE、PMSAP软件传下来的各种荷载，并按需要进行不同的荷载组合。

读取的上部结构荷载可以同人工输入的荷载相互叠加。

此外软件还能够提取TAT绘制柱施工图生成的柱钢筋数据，用来画基础柱的插筋。

PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：1、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：2、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、孔口标高、探孔水头标高等。

孔口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

3、程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。

P K P M使用手册说明及使用方法文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。

PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。

对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。

使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。

由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。

2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。

配置文件各为，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。

其它项目一般不必修改。

(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。

完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。

(4) 程序所输的尺寸单位全部为毫米（mm）。

3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。

PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：1、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：2、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、孔口标高、探孔水头标高等。

孔口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

3、程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。

PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。

对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。

输入土的力学指标包括：压缩模量、重度。

对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。

输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。

2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：3、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。

孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。

如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。

如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。

点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。

对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。

空口位置一般不采用绝对坐标，不必修改孔口坐标。

如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。

“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。

程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。

JCCAD参数设置说明第一版2006年3月3日地质资料地质资料是基础设计计算的重要依据，可以用人机交互方式或填写数据文件方式输入地质资料有两类，一种是供有桩基础使用的，另一种是供无桩基础（弹性地基筏板）使用。

两者的格式相同，不同仅在于有桩基础对每层土要求压缩模量、重度、状态参数、内摩擦角、内聚力五个参数，而无桩基础只要求压缩模量一个参数。

建立*.dz文件主要内容包括以下几点：(1) 每个勘探孔柱状图的土层分布及各土层的物理力学参数，物理力学参数包括土的重Gv(用于沉降计算)、相应压力状态下的压缩模量Es(用于沉降计算)、摩擦角φ(用于沉降及支护结构计算)、内聚力ｃ(用于支护结构计算)及计算桩基承载力的状态参数(对于各种土有不同的含义)。

(2) 所有孔点在任意坐标系下的位置坐标，在桩基设计时可通过平移与旋转将勘探孔平面坐标转成建筑底层平面的坐标。

(3) 以勘探孔点作为节点顺序编号，将节点连线划分成多个不相重叠的三角形单元，并将三角形单元编号。

程序将以这种三角形单元为控制网格，利用形函数插值的方法得到控制网格内部和附近的地质土层分布。

土层参数压缩模量、重度、摩擦角、粘聚力、状态参数、状态参数含义桩基础设计应该使用Ez（自重压力~……），天然浅基础应使用Es0.1-Es0.2。

土层布置土名称、厚度、极限侧摩、极限桩端、压缩模量、重度、摩擦角、粘聚力、状态参数、状态参数含义，标高及图幅（坐标系：相对坐标系，单位米。

标高与结构标高相同）孔点输入输入孔位：打开坐标，将孔点的大体形状输入即可修改参数：按照勘查报告中的相关数据输入即可网格修改点柱状图选中可以进行桩基承载力与沉降验算。

土剖面图画等高线基础人机交互输入本菜单根据使用者提供的上部结构数据、荷载数据和有关的地基基础的数据，进行柱下独立基础、墙下条形基础和承台设计，桩长计算以及布置基础梁、筏基、桩基等基础。

程序可对平板式基础进行柱对筏板的从冲切计算以及柱对独基、桩承台、基础梁和桩对承台的局部承压计算。
