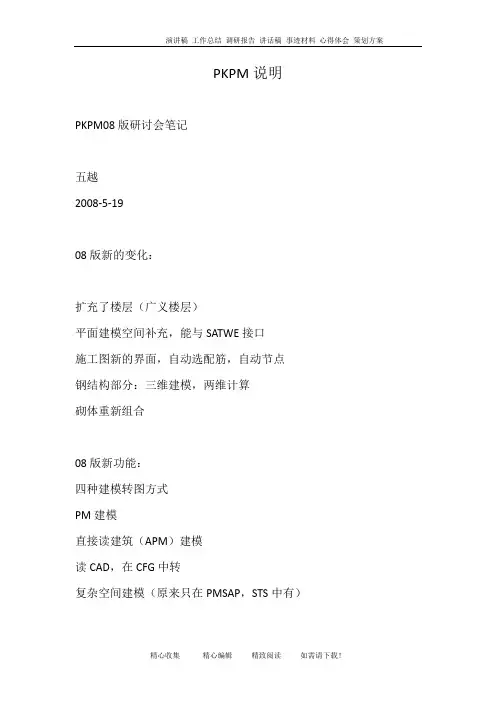

PKPM说明PKPM08版研讨会笔记五越2008-5-1908版新的变化：扩充了楼层（广义楼层）平面建模空间补充，能与SATWE接口施工图新的界面，自动选配筋，自动节点钢结构部分：三维建模，两维计算砌体重新组合08版新功能：四种建模转图方式PM建模直接读建筑（APM）建模读CAD，在CFG中转复杂空间建模（原来只在PMSAP，STS中有）合并建模操作，实现三合一原来PMCAD1，2，3合并为一整合原来PM2楼板操作，移到PM1自动生成楼板自动按本层信息生成板厚楼板半透明显示（可选）板洞透明显示仍可布错层板可做任意形状的楼板洞悬挑板可以自己选择宽度及形状，任意截面荷载集中统一输入所有荷载统一输入增加了人防荷载(以前输三次),所有计算软件可以共同读入增加了吊车荷载修改材料强度突破层模型限制，灵活布置构件全楼统一轴网改为各标准层独立轴网，取消楼层间节点对齐，合并等操作突破一根轴线只能布置一根梁限制，一根轴线可以布多根梁，取消05版层间梁突破楼层标高限制，通过节点标高，柱底标高功能调整增加跃层杆件，越层柱，方便做梁托柱任何一层柱能与其它层相接多种斜梁布置错层斜梁，梁往下接，碰到什么就可以和什么连接（要有节点）且力能传递，不必加虚柱（解决了以前斜屋面的问题）增加异形柱截面（可以自己画截面）增加异形梁的截面类型，可做变截面广义楼层组装广义层在双塔中，可以装好一个再装一个，双塔的楼面不在同一个标准层里按楼层标高确定楼层位置组装顺序不必自下而上还有自动计算层底标高的选项（此为传统方式）楼层拼装可自动选择要拼的层增加了设置支座（比如山坡上），解决基础不等高增加了“节点下传”，负责梁托柱，梁传梁9、模型三维显示完善增加拾取，能拾取截面及布置信息能布到别的节点强化退出数检和纠错功能托柱，托墙下节点，补遗漏楼板，清理无用节点，快速定位到问题构件兼容05版也有局限性：较05之前的不能兼容08运行过之后，还可以用05运行不能读取一个标准层对应多个荷载层的数据不能读取一个标准层不连续布置的数据不能读次数值，圈梁，预制板，组合梁复杂空间建模施工图改进统一施工图界面风格增加钢筋标准层用于构件归并和图纸生成，每一钢筋层出一张施工图钢筋层由若干构件布置相同，受力特点类似的自然层组成程序自动生成，允许用户任意修改与标准层的区别是：不要求荷载相同，考虑上下层关系，尤其是屋顶梁柱墙有独立钢筋层梁施工图修改归并及分类，增加优选直径，不影响配筋改进立剖面画法，可以直观看纵筋，箍筋配筋挠度计算改变，现在如果不满足不会提示，08版会提示，并出挠度，裂缝计算书柱施工图剖面列表法广东柱表立剖面画法墙平面注写（平法）截面注写短肢剪力墙提供参数改善相邻边缘构件可按设置将较近的墙柱构件合并墙柱相连处改进SATWE小于200的墙忽略，但是在出图中会自动补上楼板增加参数解决了很小变化（面积差15%内）的异形板计算，将小变化的异形板按矩形板计算，这样更科学边界条件增加了自由边增加了区域布筋提供多种钢筋查改方式图形后处理TCAD（完全模拟AUTOCAD，用这个画图可省去被查盗版之忧）SATWE、TAT、SAP数据共享特殊构件定义与PM互动拼装中不会丢失特殊构件定义增加刚度系数等单构件指定，对单构件定义05，08版兼容，层数不对应，部分信息丢失，吊车荷载，在PM中直接定义可考虑边跨抽柱人防荷载，现在数据共享，各层指定人防等级自动计算，特殊风荷载和自适应荷载组合增加施工模拟三把楼层刚度逐层形城考虑进来了施工次序定义对转换层，转换层附近的多个楼层采用同一施工次序悬臂结构，跃层，同一施工次序SATWE墙元划分的改进增加了三角形过渡单元，改进了协调性，适应了各层结构模型分析广义层，注意拼装的准确性楼层组装层只能上下相连，不能左右相连注意施工次序斜梁计算处理改进错层梁层间梁处理错层剪力墙，顶部山墙分析处理支撑处理方式改进跃层支撑，可在墙间，可在标高上任意位置约束节点的定义和处理中震弹性，中震不屈服设计框架框剪等级改为四级不屈服，打勾，程序自动墙梁刚度模型的转换可按开口墙输并计算，也可转化为杆系计算总信息里填2.5，高宽比大于2.5按墙梁计算托墙梁刚度放大，托墙梁放大系数100增加格构截面输入分析和计算位于柱截面内刚性梁的处理柱内包含多个节点分段，分塔方式0.2Q0，0.25Q0调整用户自定义地震设计谱时程分墙加了“三向地震波库”及相应计算完善了7.3.11-3条的计算竖向地震的振型叠加反应谱计算方法（PMSAP）基础各菜单充分整合，建模，计算，施工图，层次清晰突出整体式基础，改进大底盘设计计算整合基础平面施工图，把原独基，条基平面地梁平法钢筋，筏板钢筋，桩位图等整合为一体改进：勘察平面图dwg读入孔点，将CAD图衬底输入孔点孔点柱状图下修改土层基础模型输入取底层柱底及墙底标高，减少信息输入基础程序接力广义层输入的上部结构模型上部结构多个楼层与基础相连底层柱长不同，柱底标高不同2、改进桩布置操作方式桩形心支持捕捉功能，采用通平台布桩心桩承台自动生成功能增加按荷载分布情况生成基础梁翼缘宽度可以输入放大系数基础梁的截面增加偏心信息斜撑荷载可以传到基础程序中上部结构等代弹性地基梁计算结果表达适就审查计算多个复合桩承台计算多个复杂桩承台与防水板合并计算用独基柔性柱墩，刚性桩墩，局部加强不同板厚（筏板）输入（随意）与计算筏板厚度为0厚度后浇带计算计算时分成“后浇带”前内力计算“后浇带”后内力计算筏板配筋方式多样筏板人工任意布筋绘图与上部结构统一界面裂缝计算下来偏大（别当真）砌体结构（QITI）建模---砌体信息------结构分析------施工图芯柱，排块设计，三维分析（底框）新增小高层配筋砌块砌体设计底框抗震墙结构剪力墙侧移刚度计算新方法复杂砌体结构设计增加了砌体材料种类带地下室半地下室建一层来计算随时修改随时计算墙体等级定义（配合加固，检测需要）底框分析分两步整体抗震上下分离，保留底部分析计算采用一个与洞口位置与尺寸相关的串联，并联计算上部水平力，水平力矩传至底框，地震力放大1.2~1.5配筋砌块剪力墙边缘构件计算读入SATWE算出芯柱里钢筋，再进行配筋检查新增轻骨料砼构件配筋计算新增型钢砼构件设计STS门式自动计算能算支撑钢架1、三维建模，可以进行单榀立面二维编辑吊车布置，在指定标高，立面编辑，二维看吊车荷载2、自动二维计算3、抽柱，有托梁，定义为弹性支座后可进行计算4、计算H型钢截面加劲肋5、突出三维设计，自动化程度提高二、钢框架1、可以输入组合截面2、冷弯薄壁型钢组合截面3、适应高层结构的复杂截面4、自定义组合截面5、可以把CAD中画好的任意截面作为底图，再生成6、组合楼板能计算7、框架节点设计8、适应08版能处理跃层梁，9、钢梁与砼构件的连接10、预埋件设计11、增加截面类型12、可以识别二级次梁进行计算13、随时看节点计算及三维模型及施工图桁架支架增加桁架计算竖向地震管桁架施工图输入多跨不对称檩条C型檩条（不连续）更新吊车资料库型钢库可以用户自定义STPJ重型厂房高梁设计自动设计人孔设计详图设计为构件加工单位提供方便新增温室结构设计软件GSCAD。
P K P M使用手册说明及使用方法文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。
PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。
对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。
使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。
由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。
2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。
配置文件各为，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。
其它项目一般不必修改。
(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。
完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。
(4) 程序所输的尺寸单位全部为毫米（mm）。
3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。

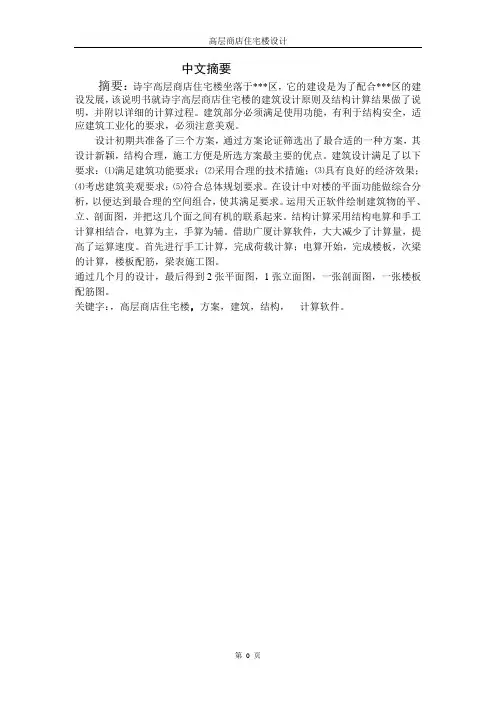

中文摘要摘要：诗宇高层商店住宅楼坐落于***区，它的建设是为了配合***区的建设发展，该说明书就诗宇高层商店住宅楼的建筑设计原则及结构计算结果做了说明，并附以详细的计算过程。
建筑部分必须满足使用功能，有利于结构安全，适应建筑工业化的要求，必须注意美观。
设计初期共准备了三个方案，通过方案论证筛选出了最合适的一种方案，其设计新颖，结构合理，施工方便是所选方案最主要的优点。
建筑设计满足了以下要求：⑴满足建筑功能要求；⑵采用合理的技术措施；⑶具有良好的经济效果；⑷考虑建筑美观要求；⑸符合总体规划要求。
在设计中对楼的平面功能做综合分析，以便达到最合理的空间组合，使其满足要求。
运用天正软件绘制建筑物的平、立、剖面图，并把这几个面之间有机的联系起来。
结构计算采用结构电算和手工计算相结合，电算为主，手算为辅。
借助广厦计算软件，大大减少了计算量，提高了运算速度。
首先进行手工计算，完成荷载计算；电算开始，完成楼板，次梁的计算，楼板配筋，梁表施工图。
通过几个月的设计，最后得到2张平面图，1张立面图，一张剖面图，一张楼板配筋图。
关键字：，高层商店住宅楼，方案，建筑，结构，计算软件。
AbstractShi Yu market and residence Building located in on west district, iron of Shen yang, construction of it for cooperate with west district, iron of Shen yang, build and developping, Manual this explain after making on building design principle and result of calculation of the structure of mansion, And enclose it with the detailed computational process. Building part must meet function of use is safe to favorable to structure, meet building industrialized request, Must pay attention to being beautiful. Design and prepare three scheme altogether initial stage, prove and screen the most suitable kind of scheme through the scheme, Its is novel in design, the structure is rational, it is mains merit of schemes selected that it is convenient that construct. The architectural design has met the following requests: ⑴Meet the function request of the building ; ⑵Adopt the rational technological measure; ⑶Have good economic results; ⑷Consider that the building is required beautifully ; ⑸Accord with the overall planning request. Plane function in the building made and analyses synthetically in design, in order to reach the most rational space association, Make it meet the demands. Use the straight software of it to draw flat, setting up, section system in the building, and link up the organic one between these. Structure calculate adopt structure electricity calculate and calculate and combine together by hand, electricity it charges to be main fact, Hands are calculated in order to complement. Calculate the software through the spacious mansion, reduced the calculating amount greatly, has improved the speed of operation. Calculate by hand at first, finish loading and calculating; Electricity regard as begin, finish floor, times of calculation of roof beam, The floor matches the muscle, the form construction drawing of roof beam. Through the design of several months, get 2 plane figures, a piece of elevation finally, A section system, a floor mixes muscle pictures.Key word: Shi Yu Market And Residence Building, the scheme, the building, Structure, calculate the software in the spacious mansion.目录第一章引言 (4)1.1设计说明 (4)1.2基本要求 (4)1.3自然条件 (4)1.4设计条件 (5)第二章建筑设计说明书 (6)2.1 方案论证 (6)2.2总平面设计 (6)2.3平面设计 (7)2.4剖面设计 (10)2.5 立面设计 (12)2.6交通组织及防火疏散设计 (13)2.7屋面设计 (13)2.8防水防潮工程 (13)2.9地面工程 (14)2.10门窗工程 (14)2.11油漆工程 (14)2.12工程配置 (14)第三章结构设计部分 (15)3.1设计时注意问题 (15)3.2设计成果 (15)3.3结构总体布置 (15)3.4荷载计算 (16)3.5构造应考虑抗震构造措施 (17)3.6基础设计 (18)3.7手算计算 (19)3.8内力计算 (23)3.9风荷载作用下的结构受力图 (29)3.10内力组合 (30)3.11板的计算 (35)3.12基础计算 (36)3.13应用广厦计算软件计算过程 (37)3.14电算计算结果 (40)第一章引言1.1 设计说明配合****区的建设发展，适应人民生活水平的提高，特别是住房的改善，拟在沈阳铁西区内建一幢住宅楼。

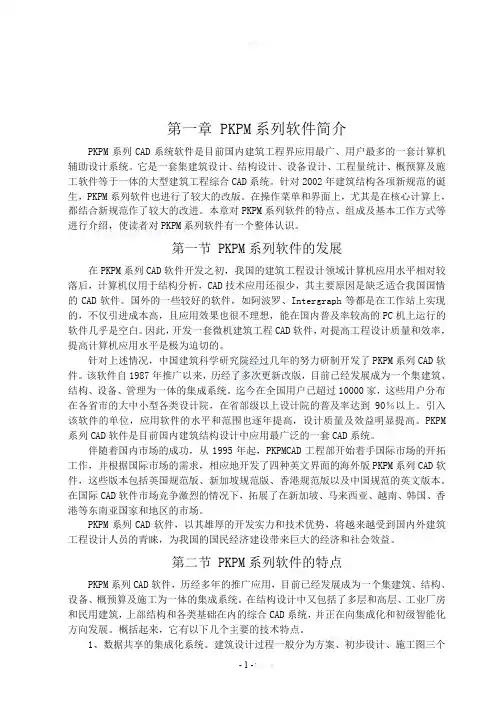

第一章 PKPM系列软件简介PKPM系列CAD系统软件是目前国内建筑工程界应用最广、用户最多的一套计算机辅助设计系统。
它是一套集建筑设计、结构设计、设备设计、工程量统计、概预算及施工软件等于一体的大型建筑工程综合CAD系统。
针对2002年建筑结构各项新规范的诞生，PKPM系列软件也进行了较大的改版。
在操作菜单和界面上，尤其是在核心计算上，都结合新规范作了较大的改进。
本章对PKPM系列软件的特点、组成及基本工作方式等进行介绍，使读者对PKPM系列软件有一个整体认识。
第一节 PKPM系列软件的发展在PKPM系列CAD软件开发之初，我国的建筑工程设计领域计算机应用水平相对较落后，计算机仅用于结构分析，CAD技术应用还很少，其主要原因是缺乏适合我国国情的CAD软件。
国外的一些较好的软件，如阿波罗、Intergraph等都是在工作站上实现的，不仅引进成本高，且应用效果也很不理想，能在国内普及率较高的PC机上运行的软件几乎是空白。
因此，开发一套微机建筑工程CAD软件，对提高工程设计质量和效率，提高计算机应用水平是极为迫切的。
针对上述情况，中国建筑科学研究院经过几年的努力研制开发了PKPM系列CAD软件。
该软件自1987年推广以来，历经了多次更新改版，目前已经发展成为一个集建筑、结构、设备、管理为一体的集成系统。
迄今在全国用户已超过10000家，这些用户分布在各省市的大中小型各类设计院，在省部级以上设计院的普及率达到90％以上。
引入该软件的单位，应用软件的水平和范围也逐年提高，设计质量及效益明显提高。
PKPM 系列CAD软件是目前国内建筑结构设计中应用最广泛的一套CAD系统。
伴随着国内市场的成功，从1995年起，PKPMCAD工程部开始着手国际市场的开拓工作，并根据国际市场的需求，相应地开发了四种英文界面的海外版PKPM系列CAD软件，这些版本包括英国规范版、新加坡规范版、香港规范版以及中国规范的英文版本。
在国际CAD软件市场竞争激烈的情况下，拓展了在新加坡、马来西亚、越南、韩国、香港等东南亚国家和地区的市场。

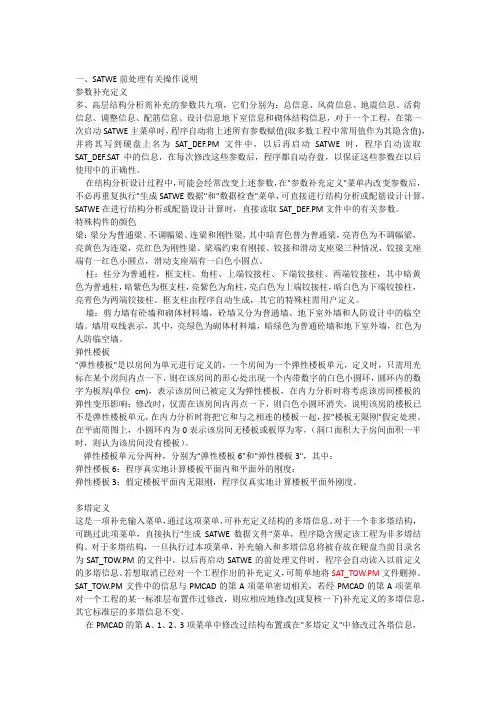

一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。
在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。
特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。
梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。
柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。
框支柱由程序自动生成，其它的特殊柱需用户定义。
墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。
墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。
弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。

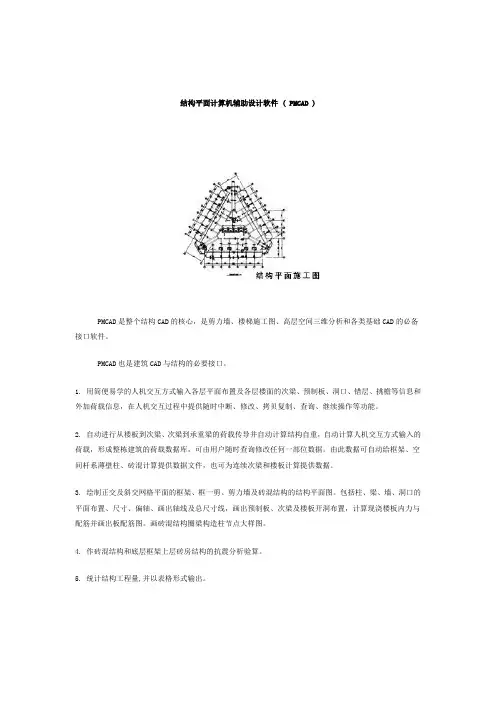

结构平面计算机辅助设计软件 ( PMCAD )PMCAD是整个结构CAD的核心，是剪力墙、楼梯施工图、高层空间三维分析和各类基础CAD的必备接口软件。
PMCAD也是建筑CAD与结构的必要接口。
1. 用简便易学的人机交互方式输入各层平面布置及各层楼面的次梁、预制板、洞口、错层、挑檐等信息和外加荷载信息，在人机交互过程中提供随时中断、修改、拷贝复制、查询、继续操作等功能。
2. 自动进行从楼板到次梁、次梁到承重梁的荷载传导并自动计算结构自重，自动计算人机交互方式输入的荷载，形成整栋建筑的荷载数据库，可由用户随时查询修改任何一部位数据。
由此数据可自动给框架、空间杆系薄壁柱、砖混计算提供数据文件，也可为连续次梁和楼板计算提供数据。
3. 绘制正交及斜交网格平面的框架、框一剪、剪力墙及砖混结构的结构平面图。
包括柱、梁、墙、洞口的平面布置、尺寸、偏轴、画出轴线及总尺寸线，画出预制板、次梁及楼板开洞布置，计算现浇楼板内力与配筋并画出板配筋图。
画砖混结构圈梁构造柱节点大样图。
4. 作砖混结构和底层框架上层砖房结构的抗震分析验算。
5. 统计结构工程量,并以表格形式输出。
高层建筑结构空间有限元分析软件（SATWE）SATWE是我部应现代高层建筑发展的要求，专门为高层结构分析与设计而开发的基于壳元理论的三维组合结构有限元分析软件。
其核心是解决剪力墙和楼板的模型化问题，尽可能地减小其模型化误差，提高分析精度，使分析结果能够更好地反映出高层结构的真实受力状态。
1． SATWE采用空间杆单元模拟梁、柱及支撑等杆件。
采用在壳元基础上凝聚而成的墙元模拟剪力墙。
对于尺寸较大或带洞口的剪力墙，按照子结构的基本思想，由程序自动进行细分，然后用静力凝聚原理将由于墙元的细分而增加的内部自由度消去，从而保证墙元的精度和有限的出口自由度。
墙元不仅具有墙所在的平面内刚度，也具有平面外刚度，可以较好地模拟工程中剪力墙的实际受力状态。
2. 对于楼板，SATWE给出了四种简化假定，即楼板整体平面内无限刚、分块无限刚、分块无限刚加弹性连接板带和弹性楼板。

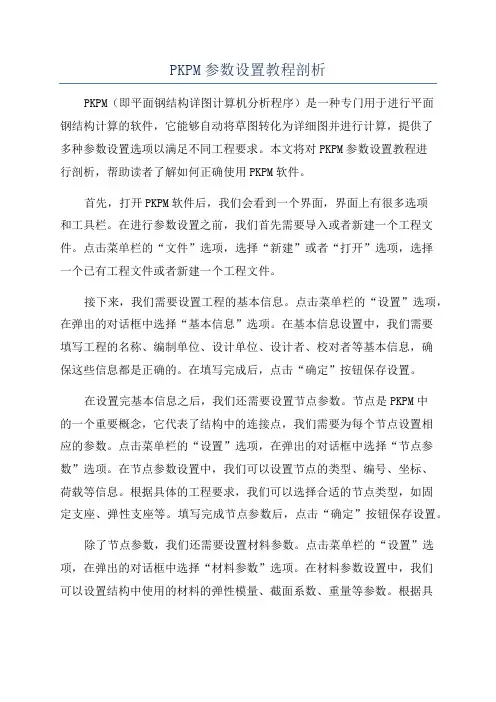

PKPM参数设置教程剖析PKPM（即平面钢结构详图计算机分析程序）是一种专门用于进行平面钢结构计算的软件，它能够自动将草图转化为详细图并进行计算，提供了多种参数设置选项以满足不同工程要求。
本文将对PKPM参数设置教程进行剖析，帮助读者了解如何正确使用PKPM软件。
首先，打开PKPM软件后，我们会看到一个界面，界面上有很多选项和工具栏。
在进行参数设置之前，我们首先需要导入或者新建一个工程文件。
点击菜单栏的“文件”选项，选择“新建”或者“打开”选项，选择一个已有工程文件或者新建一个工程文件。
接下来，我们需要设置工程的基本信息。
点击菜单栏的“设置”选项，在弹出的对话框中选择“基本信息”选项。
在基本信息设置中，我们需要填写工程的名称、编制单位、设计单位、设计者、校对者等基本信息，确保这些信息都是正确的。
在填写完成后，点击“确定”按钮保存设置。
在设置完基本信息之后，我们还需要设置节点参数。
节点是PKPM中的一个重要概念，它代表了结构中的连接点，我们需要为每个节点设置相应的参数。
点击菜单栏的“设置”选项，在弹出的对话框中选择“节点参数”选项。
在节点参数设置中，我们可以设置节点的类型、编号、坐标、荷载等信息。
根据具体的工程要求，我们可以选择合适的节点类型，如固定支座、弹性支座等。
填写完成节点参数后，点击“确定”按钮保存设置。
除了节点参数，我们还需要设置材料参数。
点击菜单栏的“设置”选项，在弹出的对话框中选择“材料参数”选项。
在材料参数设置中，我们可以设置结构中使用的材料的弹性模量、截面系数、重量等参数。
根据具体的工程要求，我们可以选择合适的材料类型，如普通钢、高强钢等。
填写完成材料参数后，点击“确定”按钮保存设置。
设置完节点参数和材料参数之后，我们还需要设置荷载参数。
点击菜单栏的“设置”选项，在弹出的对话框中选择“荷载参数”选项。
在荷载参数设置中，我们可以设置结构所受到的静力荷载、动力荷载等参数。
根据具体的工程要求，我们可以选择合适的荷载类型，如重力荷载、风荷载等。
多层及高层建筑结构弹塑性动力、静力分析软件EPDA对于有抗震设防要求的建筑结构，尤其是高层、超高层建筑，进行弹塑性动力反应分析是十分必要的，因为在“中震”和“大震”作用下，这些结构一般都处于弹塑性工作状态，对这些结构进行较准确的分析，一定要考虑其材料的弹塑性性质。
我国正在修订的抗震设计规范和高规都明确规定“对不规则的、具有明显薄弱部位的、较高的高层建筑结构，应进行罕遇地震的弹塑性变形分析”。
由于影响建筑结构弹塑性动力反应的因素较多，建筑结构的弹塑性动力反应分析是一项相当复杂的工作。
目前国内外虽然已有一些弹塑性动力反应分析程序，但远不如线弹性分析程序那样完善、实用。
特别是其实用性与工程设计人员的要求相差甚远。
中国建筑科学研究院PKPM CAD工程部是目前我国最大的建筑工程辅助设计软件开发单位，其开发的PKPM系列CAD软件已在工程中得到了广泛的应用，我国已有8000多家设计单位引进了这套软件。
近几年PKPM CAD工程部组织力量在线弹性分析程序的基础上，对建筑结构弹塑性动力反应分析软件进行了探索研究，推出了一套简单实用的建筑结构弹塑性动力、静力分析软件EPDA。
目前的EPDA软件提供了两种弹塑性分析方法，一种是弹塑性动力时程分析法（Elastic and Plastic Time-history Dynamic Analysis），其力学模型有三种：层模型、平面模型和空间模型；另一种是弹塑性静力分析方法（Elastic and Plastic Static Analysis），就是通常所说的静力推倒分析方法（Push-Over Analysis）。
A. 层模型弹塑性动力时程分析法是一种利用力学等效方法的简化模型，它是把结构按层静力等效成质量弹簧串，然后再进行弹塑性动力反应分析。
层模型把许多动力计算问题事先用静力方法处理了，所以，分析效率提高了，但计算精度有所损失。
在层模型骨架曲线计算过程中，不但考虑了结构的平动刚度，还考虑了结构的扭转刚度和弯曲刚度影响。
PKPM系列结构CAD快速操作入门(2010版)建研科技股份有限公司中国建筑科学研究院设计软件事业部（PKPM CAD工程部）2011年2月1目录第一节PKPM的安装 (3)第二节建筑模型与荷载输入 (11)一、确定工作目录 (12)二、模型输入 (13)第三节画结构平面图 (34)一、选择楼层 (34)二、楼板计算 (34)三、画钢筋 (36)四、轴线标注 (37)五、标注名称 (39)六、标注尺寸 (39)七、存图退出 (39)第四节结构空间有限元分析 (40)一、接PM生成SATWE数据 (40)二、结构内力，配筋计算 (42)三、分析结果图形和文本显示 (43)第五节梁、柱、墙施工图 (46)一、施工图概述 (46)二、梁施工图 (47)三、柱施工图 (51)四、墙施工图 (57)2第一节PKPM的安装1.开机，首先要注意要用管理员或者有管理员权限的用户登录到Windows。
建议把对安装有影响的防病毒软件关闭。
注意：不要插锁2.把光盘放到驱动器中自动运行：如果光盘没有自动运行，单击开始并选择我的电脑，然后双击光盘图标。
对于非XP版Windows用户，在Windows屏幕中双击我的电脑，然后双击光盘图标。
34另外，现在的操作系统很多是Windows7的32位或者64位的，一般安装的时候，会有下图提示3. 按照屏幕提示进行安装，出现左图所示时，请单击 单机版安装 注意：如果想安装网络版，请参照我们的网络版安装说明进行操作4.选择目的地文件夹，所有程序将安装在选择的文件夹下，选择完了以后单击下一步继续单击浏览可以改变目的地目录，注意，安装文件夹不要为中文名称。
55.可以选择安装PKPM系列建筑、结构、设备全部软件，可以选择下面的其它选项单独安装某个模块，比如2建筑软件APM，也可以把下拉条拉到最下面选择L自定义选择安装软件请选择此项注意：选择了全部安装，只要有相应的加密锁就可以用某个模块：在硬盘空间富裕的情况下，推荐使用此项1.选择了安装某个模块，那么，这个机器只能插这个模块的加密锁用这一个模块，需要用其它模块的时候，要卸载重新安装才可以2.选择了自定义安装，可以选择需要的模块进行安装，可以同时安装几个需要用到的模块，需要注意的是，默认的CFG图形支持系统不要去掉，否则不能使用。
PKPM使用手册PKPM使用手册2001年-2002年9月PKPM系列软件主要改进和新增功能中国建筑科学研究院PKPMCAD工程部2002年9月目录图形支撑平台CFG 3建筑软件APM和DEC的主要改进 11 PMCAD和梁柱楼板CAD 24TAT&SATWE的改进 34基础JCCAD 91特殊多、高层建筑结构分析与设计软件(PMSAP) 93钢结构CAD软件STS 97预应力设计软件PREC 100多层及高层建筑结构弹塑性动力、静力分析软件EPDA 102设备软件 108概予算软件STAT 115建筑施工软件 119开展《PKPM工程设计能力认证》的通知 124欢迎订阅2002年度《PKPM新天地》 126图形支撑平台CFG图形平台的改进关系到整个PKPM系统的1．仿事件驱动方式，用CLKCMD（）控制转向，减少菜单转换的操作步骤。
以往的PKPM软件在交互操作中，当要结束某项操作再执行另外一项操作时，往往需要按一次或多次鼠标右键或“ESC”键，一步步退出当前的交互操作才能点取其它的菜单或工具条。
而新版本的PKPM软件充分利用WINDOWS 资源，进一步强化了交互操作中的事件驱动方式。
用户在进行某一操作过程中，可以随时点取右侧菜单、下拉菜单或工具条，程序会自动结束当前工作而进入新的操作。
如果点取的是下拉菜单或工具条中的显示缩放等功能时，在结束了显示变换后还会自动接续刚才的工作。
新的事件驱动方式让用户减少了大量的按键操作，使用PKPM软件时会更流畅自如。
2．轴线输入时鼠标、键盘同时驱动，可用键盘在鼠标工作时键入相对坐标或相对极坐标的工作方式。
在以前的版本中，用户在屏幕上画网格时，点的定位以光标定位优先，比如当用户需要采用键盘输入网点坐标时每次都要按“Insert”、“Home”及“End”键来切换。
而在新版本的程序中PKPM系统可对光标和键盘两种输入方式进行转换，即当用光标顶点时，如想改为键盘输入，可直接使用键盘输入坐标值后回车即可，不必再按“Insert”、“Home”及“End”键来进行切换。
