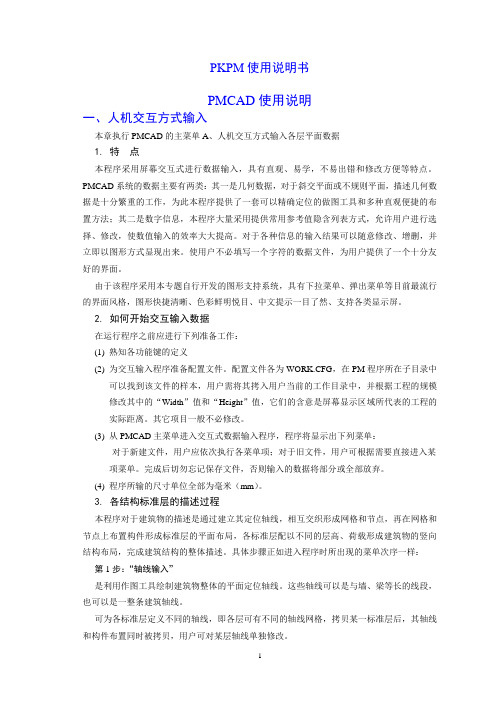

P K P M使用手册说明及使用方法文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。
PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。
对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。
使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。
由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。
2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。
配置文件各为，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。
其它项目一般不必修改。
(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。
完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。
(4) 程序所输的尺寸单位全部为毫米（mm）。
3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。
具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段，也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
第5步：“荷载定义”是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
第6步：“信息输入”是进行结构竖向布置。
每一个实际楼层都要确定其属于哪一个结构标准层、属于哪一个荷载标准层，其层高为多少。
从而完成楼层的竖向布置。
在输入一些必要的绘图和抗震计算信息后便完成了一个结构物的整体描述。
第7步：“保存文件”是确保上述各项工作不被丢弃的必须的步骤。
二、基本轴线图素节点程序提供了“节点”，“两点直线”，“平行直线”及“折线”，“矩形”，“园环”，“圆弧”，“三点圆弧”等基本图素，它们配合各种捕捉工具，热键和下拉菜单中的各项工具，构成了一个小型绘图系统，用于绘制各种形式的轴线。
1. 绘节点用于直接绘制白色节点，供以节点定位的构件使用，绘制是单个进行的，如果需要成批输入可以使用图编辑菜单进行复制。
2. 两点直线用于绘制零散的直轴线，可以使用任何方式和工具进行绘制。
3. 平行直线适用于绘制一组平行的直轴线。
首先绘制第一条轴线：以第一条轴线为基准输入复制的间距和次数，间距值的正负决定了复制的方向。
以“上右为正”，可以分别按不同的间距连续复制，提示区自动累计复制的总间距。
4. 辐射线适用于绘制一组辐射状直轴线。
首先沿指定的旋转中心绘制第一条直轴线，输入复制角度和次数，角度的正负决定了复制的方向，以逆时针方向为正。
可以分别按不同角度连续复制，提示区自动累计复制的总角度。
5. 连续线适用于绘制连续首尾相接的直轴线和弧轴线，按［Del］可以结束一条折线，输入另一条折线或切换为切向圆弧。
6. 矩形适用于绘制一个与x、y轴平行的，闭合矩形轴线，它只需要两个对角的坐标，因此它比用“折线”绘制的同样轴线更快速。
7. 圆环适用于绘制一组闭合同心圆环轴线，在确定圆心和半径后可以绘制第一个圆。
输入复制间距和次数可绘制同心圆，复制间距值的正负决定了复制方向，以“半径增加方向为正”，可以分别按不同间距连续复制，提示区自动累计半径增减的总和。
8. 圆弧适用于绘制一组同心圆弧轴线按圆心起始角、终止角的次序绘出第一条弧轴线。
输入复制间距的次数，复制间距值的正负表示复制方向，以“半径增加方向为正”，可以分别按不同间距连续复制，提示区自动累计半径增减总和。
9. 三点圆弧适用于绘制一组同心圆弧轴线。
按第一点、第二点、中间点的次序输入第一个圆弧轴线。
输入复制间距和次数，复制间距的正负表示复制方向，以“半径增加方向为正”，可以分别按不同间距连续复制，提示区自动累计半径增减总和。
10. 两点圆弧适用于绘制一组同心圆弧轴线首先点取第一点的切线方向控制点，然后点取圆弧的两个端点，其复制方式同“三点圆弧”。
三、网点生成网点生成的子菜单有：1. 轴线显示是一条开关命令，画出各建筑轴线并标注各跨跨度和轴线号。
2. 形成网点可将用户输入的几何线条转变成楼层布置需用的白色节点和红色网格线。
并显示轴线与网点的总数。
这项功能在输入轴线后自动执行，一般不必专门点此菜单。
改变轴线后原构件的布置情况不会改变。
3. 网点编辑，它有6个子菜单“删除节点”和“删除网格”是在形成网点图后对网格和节点进行删除菜单，删除节点过程中若节点已被布置的墙线挡住，可点下拉菜单中的“填充开关”项使墙线变为非填充状态。
节点的删除将导致与之联系的网格也被删除。
“恢复节点”和“恢复网格”是将被删除的网格和节点进行恢复的菜单。
“平移网点”可以不改变构件的布置情况，而对轴线、节点、间距进行调整。
对于与园弧有关的节点应使所有与该园弧有关的节点一起移动，否则园弧的新位置无法确定。
4. 轴线命名是在网点生成之后为轴线命名的菜单。
在此输入的轴线名将在施工图中使用，而不能在本菜单中进行标注。
在输入轴线中，凡在同一条直线上的线段不论其是否贯通都视为同一弧轴线，在执行本菜单时可以一一点取每根网格，为其所在的轴线命名，对于平行的直轴线可以在按一次[Tab]键后进行成批的命名，这时程序要求点取相互平行的起始轴线和终止轴线以及虽然平行但不希望命名的轴线，点取之后输入一个字母或数字后程序自动顺序地为轴线编号。
对于数字编号，程序将只取与输入的数字相同的位数。
轴线命名完成后，应该用[F5]刷新屏幕。
注意：（同一位置上在施工图中出现的轴线名称，取决于这个工程中最上一层（或最靠近顶层）中命名的名称，所以当想修改轴线名称时，应重新命名的为靠近顶层的层）。
5. 显示间距菜单是在形成网点之后，在每条网格上显示网格的编号和长度，即两节点的间距。
帮助用户了解网点生成的情况。
如果文字太小，可执行显示放大后再执行本菜单。
程序初始值设定为50mm。
6. 节点距离是为了改善由于计算机精度有限产生意外网格的菜单。
如果有些工程规模很大或带有半径很大的园弧轴线，“形成网点”菜单会产生一些误差而引起网点混乱，此时应执行本菜单。
程序要求输入一个归并间距，一般输入50mm即可，这样，凡是间距小于50mm的节点都视为同一个节点，程序初始值设定为50mm。
7. 节点对齐将上面各标准层的各节点与第一层的相近节点对齐，归并的距离就是6中定义的节点距离，用于纠正上面各层节点网格输入不准的情况。
8. 上节点高上节点高即是本层在层高处节点的高度，程序隐含为楼层的层高，改变上节点高，也就改变了该节点处的柱高、墙高和与之相连的梁的坡度。
用该菜单可更方便地处理坡屋顶。
本菜单总说明这部分用人机交互式输入有关楼板结构的信息（在各层楼面上布置次梁、铺予制板、楼板开洞、改楼板厚、设层间梁、设悬挑板、楼板错层等）。
它必须在主菜单1项（PM1）操作完成以后进行。
主菜单项目2运行完后，产生的文件是，。
这两文件是描述各层布置并与本CAD系统其它功能模块接口的重要数据文件。
屏幕上出现四个选择菜单：0. 本菜单不是第一次执行当本项工程以前已执行过主菜单二，且没有再执行主菜单A与一，对结构布置修改时，选择0，这时可对已布置过的次梁楼板等进行修改补充。
用于反复进入主菜单二。
1. 本菜单是第一次执行当执行完主菜单A与一，且第一次执行主菜单二时，必须选择1，程序建立一个新的数据结构。
如已经执行过主菜单二建立了各层次梁楼板的数据，这次再选择1，则已输入的次梁楼板数据被清除，必须重新输入。
2. 执行完主菜单一并保留以前输入的次梁楼板信息当已输完次梁楼板，但又需对结构布置修改而执行完主菜单A与一，为保留前次输入的次梁楼板数据，可选择2。
注意：对层间梁的信息不能保留，需由用户再作补充。
3. 读修改过的文件输入次梁楼板洞口有时可通过修改已建立好的文件来修改次梁或洞口布置，可选择3。
键入1后，若各层平面上有墙输入，则屏幕提示墙体材料是什么，是砼则键入1，是砖则键入0，这数据是表示全部或大部分的墙体材料，局部的改动可通过菜单进行。
本节的大部分操作是以房间为单元进行的，房间的划分和编号由程序自动进行，程序把由墙或梁围成的每个平面闭合形体作为一个房间，房间编号无规律，在有房间的地方才能布置次梁、予制板、开洞口等，房间内的荷载可从楼板自动传递给周围杆件，程序先隐含每房间内设一定厚度的现浇楼板。
不闭合的区域不能形成房间，如悬挑梁外未用拉梁封闭形成开口区域时不能形成房间，无房间的区域内无现浇板，不能在上布置次梁予制板等，上面也无荷载可传。
但悬挑板上的荷载可传到与其相邻的构件上。
房间分为矩形房间和非矩形房间，目前版本有些功能如楼板开洞和铺予制板还不能在非矩形房间进行。
每层平面房间总数限于900个，每个房间周边的杆件数量不宜大于150个，超过此数时，宜设拉梁把房间划小。
这些操作在自下而上的各标准层中逐层进行。
执行过的菜单内容均会保留在计算机中，再重新键入某菜单时可对其内容任意修改、增加或删除。
